公開番号2025096917
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023212910
出願日2023-12-18
発明の名称容器の検査方法、プログラムおよび容器の検査装置
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類G01N 29/14 20060101AFI20250623BHJP(測定;試験)
要約【課題】より良好な容器の検査方法、プログラムおよび容器の検査装置を提供する。

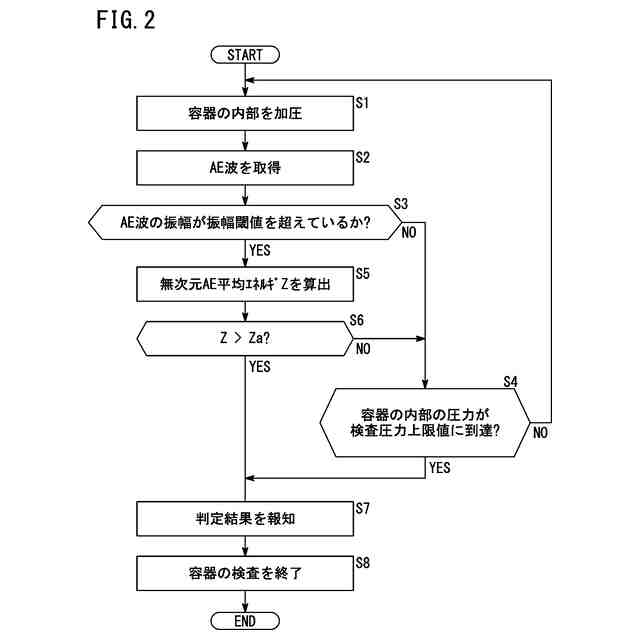

【解決手段】容器200の検査方法は、容器の内部の圧力を上昇させつつ、容器に発生するAE波40をAEセンサ12によって順次検出する検出ステップと、AE平均エネルギEbを、予め決定されたAE固有平均エネルギEstで除算することにより無次元AE平均エネルギZを順次算出する算出ステップと、容器の破壊の兆候を示す予め決定された閾値Zaを超える無次元AE平均エネルギを有するAE波が容器の内部の圧力が予め決定された検査圧力上限値に達するまでに観測されたか否かを判定する判定ステップと、を有する。

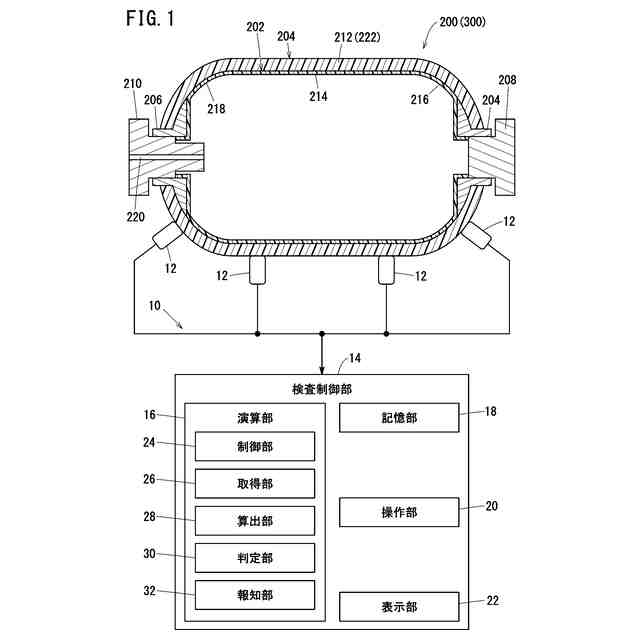

【選択図】図1
特許請求の範囲【請求項１】
中空のライナーの外周面に繊維部材を巻き付けることによって形成された容器の検査方法であって、
前記容器の内部の圧力を上昇させつつ、前記容器に発生するＡＥ波をＡＥセンサによって順次検出する検出ステップと、
前記ＡＥセンサによって検出された前記ＡＥ波に含まれる複数の部分ＡＥ波の平均エネルギであるＡＥ平均エネルギを、前記容器の固有の前記ＡＥ平均エネルギである予め決定されたＡＥ固有平均エネルギで除算することにより無次元ＡＥ平均エネルギを順次算出する算出ステップと、
前記容器の破壊の兆候を示す予め決定された閾値を超える前記無次元ＡＥ平均エネルギを有する前記ＡＥ波が、前記容器の内部の圧力が予め決定された検査圧力上限値に達するまでに観測されたか否かを判定する判定ステップと、
を有する、容器の検査方法。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の容器の検査方法であって、
前記部分ＡＥ波は、予め決定された振幅閾値より大きな振幅を有する１周期の波である、容器の検査方法。
【請求項３】
請求項２に記載の容器の検査方法であって、

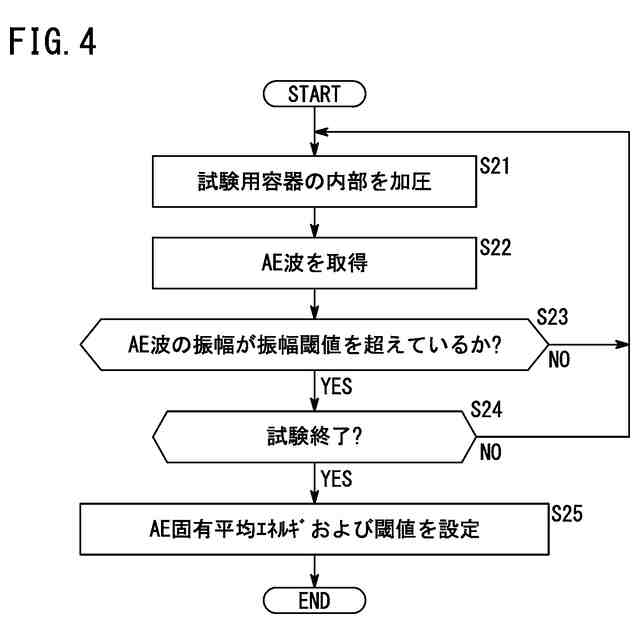

前記ＡＥ固有平均エネルギは、試験用容器を用いて予め取得された、定常期における前記部分ＡＥ波の平均エネルギであり、

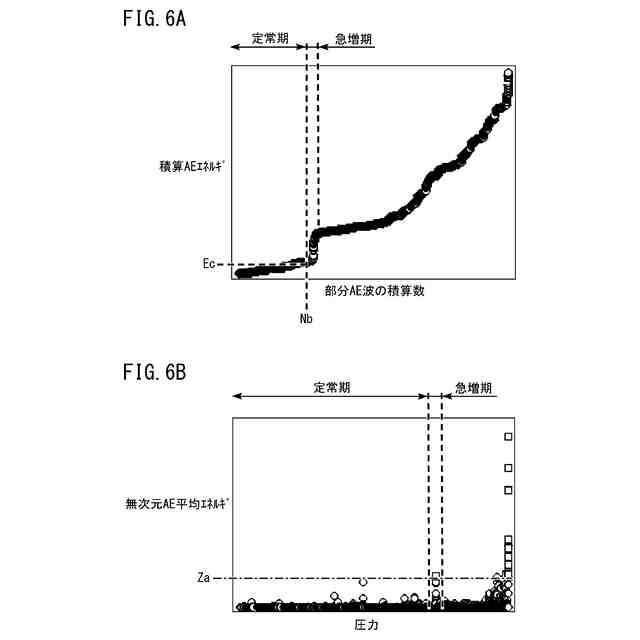

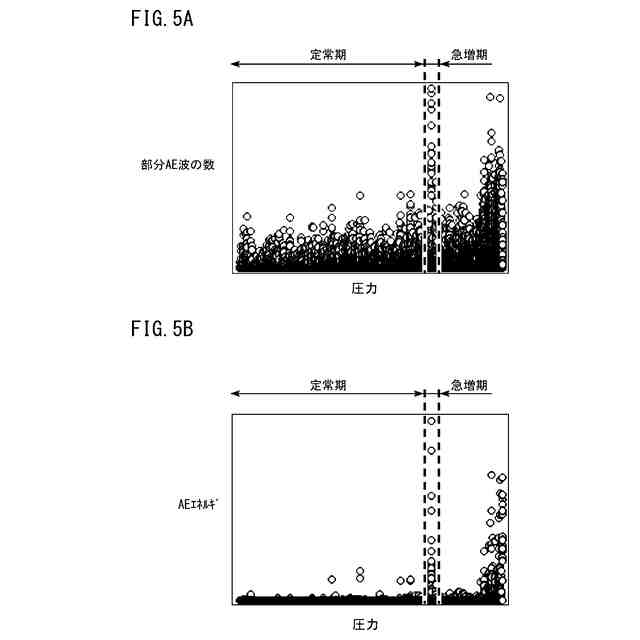

前記定常期は、前記試験用容器の内部の圧力が上昇する際における前記部分ＡＥ波の数を積算することにより得られる積算数と、前記試験用容器の内部の圧力が上昇する際における前記部分ＡＥ波のエネルギを積算することにより得られる積算ＡＥエネルギとが比例関係を示す段階である、容器の検査方法。
【請求項４】
請求項３に記載の容器の検査方法であって、
前記閾値は、前記積算数と前記積算ＡＥエネルギとが前記比例関係を示さなくなるときの前記無次元ＡＥ平均エネルギに基づいて決定される、容器の検査方法。
【請求項５】
請求項１に記載の容器の検査方法であって、
前記判定ステップの判定結果に基づいて報知を行う報知ステップをさらに有する、容器の検査方法。
【請求項６】
請求項１に記載の容器の検査方法であって、
前記容器は、樹脂製の前記ライナーを有する、容器の検査方法。
【請求項７】
請求項１～６のいずれか１項に記載の容器の検査方法をコンピュータに実行させるためのプログラム。
【請求項８】
中空のライナーの外周面に繊維部材を巻き付けることによって形成された容器の検査装置であって、
前記容器の内部の圧力を上昇させつつ、前記容器に発生するＡＥ波を順次取得する取得部と、
前記取得部によって取得された前記ＡＥ波に含まれる複数の部分ＡＥ波の平均エネルギであるＡＥ平均エネルギを、前記容器の固有の前記ＡＥ平均エネルギである予め決定されたＡＥ固有平均エネルギで除算することにより無次元ＡＥ平均エネルギを順次算出する算出部と、
疲労破壊の兆候を示す予め決定された閾値を超える前記無次元ＡＥ平均エネルギを有する前記ＡＥ波が、前記容器の内部の圧力が予め決定された検査圧力上限値に達するまでに観測されたか否かを判定する判定部と、
を有する、容器の検査装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、容器の検査方法、プログラムおよび容器の検査装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼でき、持続可能且つ先進的なエネルギへのアクセスを確保できるようにするため、エネルギの効率化に貢献する燃料電池システムに関する研究開発が行われている。燃料電池システムは、燃料ガス（例えば、水素ガス）を充填するための容器を備える。
【０００３】
この種の容器は、内部に流体が充填される中空のライナーと、ライナーの外周面に繊維部材を巻き付けることにより形成された繊維層とを有する。特許文献１には、このような容器の検査方法が開示されている。この検査方法では、容器の内部の圧力を上昇させた際に容器に発生するＡＥ（アコースティックエミッション）波に基づいてライナーの疲労破壊の兆候を検査している。なお、以下、アコースティックエミッションをＡＥと称呼する。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１４／０５７９８７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
より良好な容器の検査方法、プログラムおよび容器の検査装置が求められている。
【０００６】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の第１の態様は、中空のライナーの外周面に繊維部材を巻き付けることによって形成された容器の検査方法であって、前記容器の内部の圧力を上昇させつつ、前記容器に発生するＡＥ波をＡＥセンサによって順次検出する検出ステップと、前記ＡＥセンサによって検出された前記ＡＥ波に含まれる複数の部分ＡＥ波の平均エネルギであるＡＥ平均エネルギを、前記容器の固有の前記ＡＥ平均エネルギである予め決定されたＡＥ固有平均エネルギで除算することにより無次元ＡＥ平均エネルギを順次算出する算出ステップと、前記容器の破壊の兆候を示す予め決定された閾値を超える前記無次元ＡＥ平均エネルギを有する前記ＡＥ波が、前記容器の内部の圧力が予め決定された検査圧力上限値に達するまでに観測されたか否かを判定する判定ステップと、を有する、容器の検査方法である。
【０００８】
本開示の第２の態様は、上述した容器の検査方法をコンピュータに実行させるためのプログラムである。
【０００９】
本開示の第３の態様は、中空のライナーの外周面に繊維部材を巻き付けることによって形成された容器の検査装置であって、前記容器の内部の圧力を上昇させつつ、前記容器に発生するＡＥ波を順次取得する取得部と、前記取得部によって取得された前記ＡＥ波に含まれる複数の前記部分ＡＥ波の平均エネルギであるＡＥ平均エネルギを、前記容器の固有の前記ＡＥ平均エネルギである予め決定されたＡＥ固有平均エネルギで除算することにより無次元ＡＥ平均エネルギを順次算出する算出部と、疲労破壊の兆候を示す予め決定された閾値を超える前記無次元ＡＥ平均エネルギを有する前記ＡＥ波が、前記容器の内部の圧力が予め決定された検査圧力上限値に達するまでに観測されたか否かを判定する判定部と、を有する、容器の検査装置である。
【発明の効果】
【００１０】
本発明によれば、より良好な容器の検査方法、プログラムおよび容器の検査装置を得ることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
