公開番号2025095558
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211640
出願日2023-12-15
発明の名称タッチパネル及び表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人個人,個人,個人,個人,個人
主分類G06F 3/041 20060101AFI20250619BHJP(計算;計数)
要約【課題】タッチ位置を正確に検出することができるタッチパネル及び表示装置を提供すること。
【解決手段】タッチパネルは、第1方向、及び、前記第1方向に交差する第2方向にマトリックス状に配列された複数のタッチ電極を備え、前記タッチ電極は、前記第1方向又は前記第2方向に隣り合う他の前記タッチ電極との距離の1.5倍以上の長さを有し、前記長さは、前記タッチ電極において前記第1方向及び前記第2方向に交差する方向の長さである。
【選択図】図4
特許請求の範囲【請求項１】
第１方向、及び、前記第１方向に交差する第２方向にマトリックス状に配列された複数のタッチ電極を備え、
前記タッチ電極は、前記第１方向又は前記第２方向に隣り合う他の前記タッチ電極との距離の１．５倍以上の長さを有し、
前記長さは、前記タッチ電極において前記第１方向及び前記第２方向に交差する方向の長さであることを特徴とするタッチパネル。
続きを表示（約 890 文字）【請求項２】
前記タッチ電極は平面視において空隙を有するパターンを含み、前記空隙には隣接する他の前記タッチ電極の前記パターンの一部が配置されていることを特徴とする請求項１に記載のタッチパネル。
【請求項３】
前記タッチ電極を前記第１方向及び前記第２方向に沿って等分した４つの領域のそれぞれは、互いに隣接する４つの前記タッチ電極の４つの前記パターンを含むことを特徴とする請求項２に記載のタッチパネル。
【請求項４】
前記パターンは、平面視において所定の中心からスパイラル状に延在したスパイラルパターンであることを特徴とする請求項２に記載のタッチパネル。
【請求項５】
隣接する複数の前記タッチ電極の複数の前記スパイラルパターンは、前記中心を共有していることを特徴とする請求項４に記載のタッチパネル。
【請求項６】
前記スパイラルパターンに含まれる隣接する２つの円周部の空隙には他の前記タッチ電極の円周部が配置されることを特徴とする請求項５に記載のタッチパネル。
【請求項７】
前記タッチ電極は、
前記第１方向及び前記第２方向にマトリックス状に配列された４つの前記スパイラルパターンと、
前記タッチ電極の中央部に配置されるとともに、４つの前記スパイラルパターンを連結する連結パターンとを有することを特徴とする請求項６に記載のタッチパネル。
【請求項８】
前記スパイラルパターン及び前記連結パターンのそれぞれの線幅は、前記中央部からの距離が長くなるに従い、細く形成されることを特徴とする請求項７に記載のタッチパネル。
【請求項９】
前記パターンは、所定形状の複数の電極片を含むモザイクパターンであることを特徴とする請求項２に記載のタッチパネル。
【請求項１０】
前記モザイクパターンの前記空隙には隣接する他の前記タッチ電極の前記電極片が配置されていることを特徴とする請求項９に記載のタッチパネル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、タッチパネル及び表示装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、タブレット端末やスマートフォン等は、静電容量の変化を検出することでユーザによるタッチの位置を検出するタッチパネルを備えている。例えば、特許文献１には、高精度にタッチ位置を検出する静電容量式のタッチセンサが記載されている。このタッチセンサは、複数の導電性のセンサ素子を備え、それぞれのセンサ素子は複数の主枝部および複数の副枝部を有している。隣接する２つのセンサ素子間における検出精度を向上させるため、複数のセンサ素子のうち隣接する２つのセンサ素子の副枝部は、交互に配置されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７０４３５８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のタッチセンサにおいても、タッチ位置の検出精度は必ずしも十分ではない。
【０００５】
本発明は、上述した課題に鑑みてなされたものであって、タッチ位置の検出精度を向上可能なタッチパネル及び表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一観点によれば、第１方向、及び、前記第１方向に交差する第２方向にマトリックス状に配列された複数のタッチ電極を備え、前記タッチ電極は、前記第１方向又は前記第２方向に隣り合う他の前記タッチ電極との距離の１．５倍以上の長さを有し、前記長さは、前記タッチ電極において前記第１方向及び前記第２方向に交差する方向の長さであることを特徴とするタッチパネルが提供される。
【０００７】
本発明の別の一観点によれば、それぞれが第１方向に延在する複数の第１タッチ電極と、それぞれが、前記第１方向と交差する第２方向に延在する複数の第２タッチ電極と、を備え、前記第１タッチ電極の前記第２方向における幅は、隣接する他の前記第１タッチ電極との距離よりも長く、前記第２タッチ電極の前記第１方向における幅は、隣接する他の前記第２タッチ電極との距離よりも長いことを特徴とするタッチパネルが提供される。
【０００８】
本発明の別の一観点によれば、前記タッチパネルと、前記タッチパネルの背面側に設けられた表示パネルと、を備えることを特徴とする表示装置が提供される。
【発明の効果】
【０００９】
本発明に係るタッチパネル及び表示装置は、タッチ領域に含まれるタッチ電極の個数を増やすことができ、この結果、タッチ位置を正確に検出することができる。
【図面の簡単な説明】
【００１０】

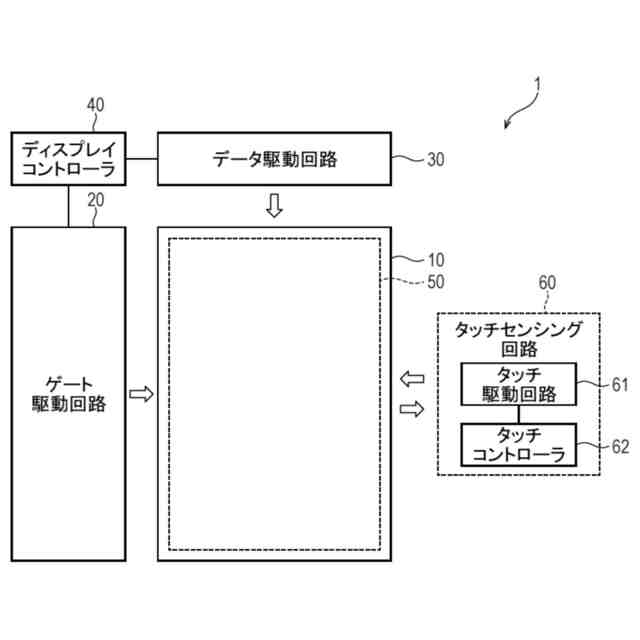

第１実施形態に係る表示装置の構成例を示すブロック図である。

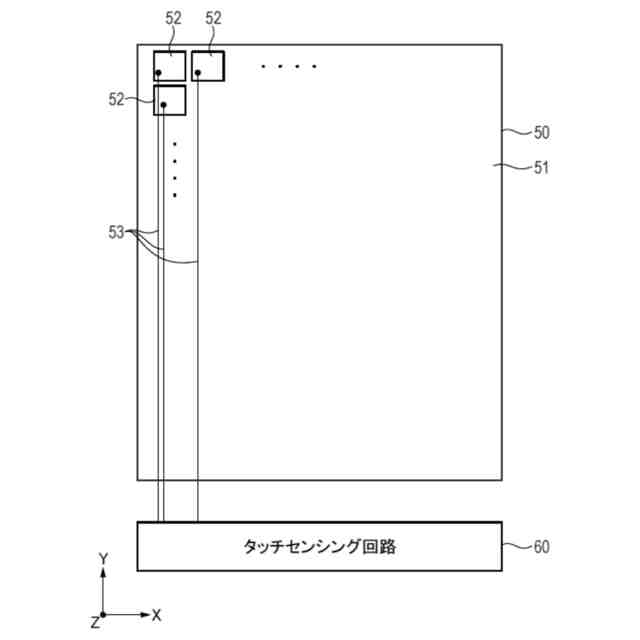

第１実施形態に係るタッチパネルの概略の構成例を示す図である。

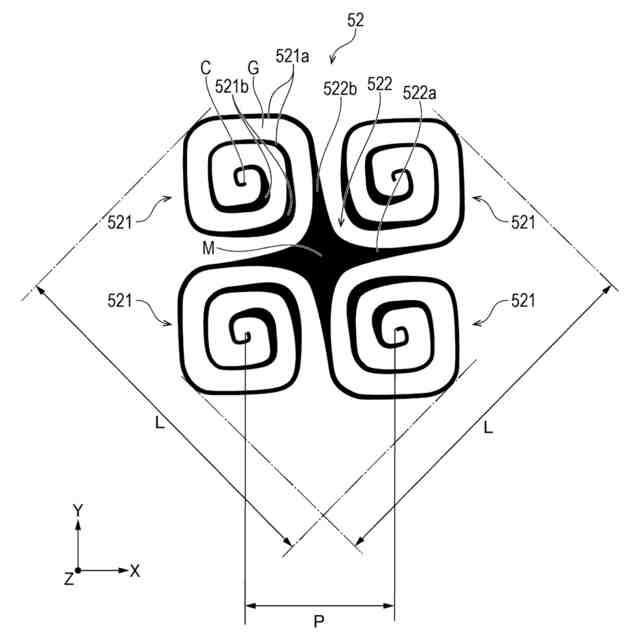

第１実施形態に係るタッチ電極の構成例を示す正面図である。
第１実施形態に係るタッチパネルの構成例を示す正面図である。
第１実施形態に係るタッチ電極の電界強度を示す図である。
第１実施形態に係るタッチ電極の所定領域に占める個数を示す図である。
比較例に係るタッチ電極の電界強度を示す図である。
比較例に係るタッチ電極の所定領域に占める個数を示す図である。
比較例に係るタッチ電極の電界強度を示す図である。

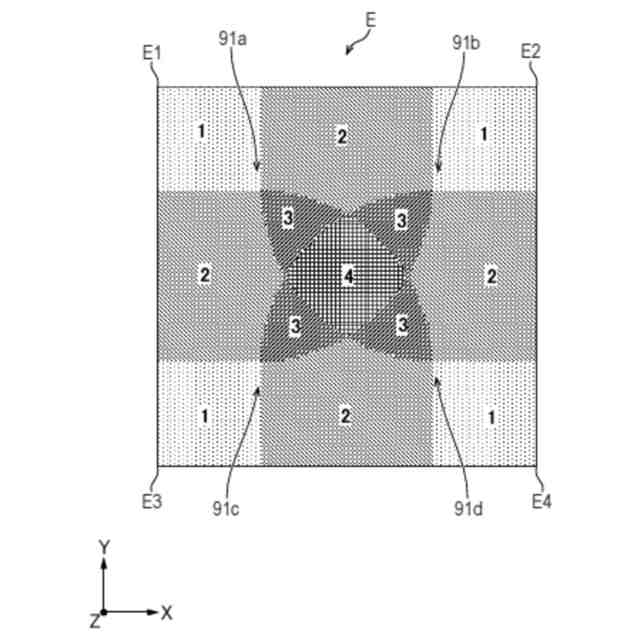

比較例に係るタッチ電極の所定領域に占める個数を示す図である。
第２実施形態に係るタッチ電極の構成例を示す正面図である。
第２実施形態に係るタッチパネルの構成例を示す正面図である。
図１２の交差部Ｑの拡大図である。
図１３のＶ－Ｖ断面図である。
第２実施形態に係るタッチ電極の電界強度を示す図である。
第２実施形態に係るタッチ電極の所定領域に占める個数を示す図である。
第３実施形態に係るタッチパネルの概略の構成例を示す図である。
第３実施形態に係る第１タッチ電極の構成例を示す正面図である。
第３実施形態に係る第２タッチ電極の構成例を示す正面図である。
第３実施形態に係るタッチパネルの構成例を示す正面図である。
図２０の交差部Ｑの拡大図である。
図２１のＶ－Ｖ断面図である。
第３実施形態に係る第１タッチ電極と第２タッチ電極との電極間における電界強度を示す図である。
第３実施形態に係る各タッチ電極の所定領域に占める電極間の個数を示す図である。
比較例に係る第１タッチ電極と第２タッチ電極との電極間における電界強度を示す図である。
比較例に係る各タッチ電極の所定領域に占める電極間の個数を示す図である。
比較例に係る第１タッチ電極と第２タッチ電極との電極間における電界強度を示す図である。
比較例に係る各タッチ電極の所定領域に占める電極間の個数を示す図である。
第４実施形態に係る第１タッチ電極の構成例を示す正面図である。
第４実施形態に係る第２タッチ電極の構成例を示す正面図である。
第４実施形態に係るタッチパネルの構成例を示す正面図である。
図３１の交差部Ｑの拡大図である。
図３２のＶ－Ｖ断面図である。
第４実施形態に第１タッチ電極と第２タッチ電極との電極間における電界強度を示す図である。
第４実施形態に係る各タッチ電極の所定領域に占める電極間の個数を示す図である。
【発明を実施するための形態】
