発明の名称ドリフト補償が改善された圧力センサー
出願人イリノイトゥールワークスインコーポレイティド
代理人個人,個人,個人,個人
主分類G01L 19/04 20060101AFI20250618BHJP(測定;試験)
要約【課題】本開示は、圧力センサーに関する。
【解決手段】開示される例示の圧力センサーは、温度センサーと、圧力測定信号を出力するように構成された圧力測定アセンブリと、測定回路部であって、第1の較正トリガーに応答して、電極を介して測定された第1の圧力、第1のタイムスタンプ、及び温度センサーを介して測定された第1の温度測定値を記録し、第2の較正トリガーに応答して、電極を介して測定された第2の圧力、第2のタイムスタンプ、及び温度センサーを介した第2の温度測定値を記録し、第1のセンサードリフトレートを、第2の圧力から第1の熱シフトを除去することによって、温度補償された第2の測定圧力を決定し、第1のセンサードリフトレートを、第1の測定圧力と温度補償された第2の測定圧力との間の第1の曲線として決定することによって、計算するように構成された、測定回路部とを備える。
【選択図】図2
特許請求の範囲【請求項１】
温度センサーと、
圧力測定信号を出力するように構成された圧力測定アセンブリと、
測定回路部であって、
第１の較正トリガーに応答して、前記電極を介して測定された第１の圧力、第１のタイムスタンプ、及び前記温度センサーを介して測定された第１の温度測定値を記録し、
第２の較正トリガーに応答して、前記電極を介して測定された第２の圧力、第２のタイムスタンプ、及び前記温度センサーを介した第２の温度測定値を記録し、
第１のセンサードリフトレートを、
前記第２の圧力から第１の熱シフトを除去することによって、温度補償された第２の測定圧力を決定し、
前記第１のセンサードリフトレートを、前記第１の測定圧力と前記温度補償された第２の測定圧力との間の第１の曲線として決定することによって、計算するように構成された、測定回路部と、
を備える、圧力センサー。
続きを表示（約 1,100 文字）【請求項２】
前記温度センサーは、周囲温度を測定するように構成される、請求項１に記載の圧力センサー。
【請求項３】
前記測定回路部は、前記計算された第１のセンサードリフトレートに基づいて、前記第２のタイムスタンプ後の圧力測定値を補償するように構成される、請求項１に記載の圧力センサー。
【請求項４】
前記測定回路部は、
第３の較正トリガーに応答して、前記電極を介して測定された第３の圧力、第３のタイムスタンプ、及び前記温度センサーを介した第３の温度測定値を記録し、
第２のセンサードリフトレートを、
前記第３の圧力から第２の熱シフトを除去することによって、温度補償された第３の測定圧力を決定し、
前記第２のセンサードリフトレートを、前記温度補償された第３の測定圧力と、前記第３のタイムスタンプより前の少なくとも１つの圧力との間の第２の曲線として決定することによって、計算するように更に構成される、請求項１に記載の圧力センサー。
【請求項５】
前記測定回路部は、前記計算された第２のセンサードリフトレートに基づいて、前記第３のタイムスタンプ後の圧力測定値を補償するように構成される、請求項４に記載の圧力センサー。
【請求項６】
前記測定回路部は、前記温度補償された第２の測定圧力及び前記温度補償された第３の測定圧力から線形勾配として前記曲線を決定するように構成され、前記第２の勾配に基づいて前記第３のタイムスタンプ後の前記圧力測定値を補償するように構成される、請求項５に記載の圧力センサー。
【請求項７】
前記測定回路部は、対応する較正トリガーに基づいて追加のセンサードリフトレートを計算し、直近のセンサードリフトレートに基づいて後続の圧力測定値を補償するように更に構成される、請求項４に記載の圧力センサー。
【請求項８】
前記第１の較正トリガー信号及び前記第２の較正トリガー信号は、オペレーター入力デバイスを介して受信される、請求項１に記載の圧力センサー。
【請求項９】
前記第１の較正トリガー信号及び前記第２の較正トリガー信号は、前記入力圧力が所定の基準圧力であることを決定する外部測定センサーに基づいて、外部コントローラーによって生成される、請求項１に記載の圧力センサー。
【請求項１０】
前記第１の熱シフトは、前記第１の温度測定値と前記第２の温度測定値との間の差に基づく、請求項１に記載の圧力センサー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
［関連出願］
本願は、「PRESSURE SENSORS HAVING IMPROVED DRIFT COMPENSATION」と題する２０２３年１２月１３日に出願された米国特許出願第６３／６０９，６６９号の利益を主張する。米国特許出願第６３／６０９，６６９号の全体は、引用することにより明示的に本明細書の一部をなす。
続きを表示（約 840 文字）【０００２】
本開示は、概して圧力センサーに関し、より具体的には、ドリフト補償が改善された圧力トランスデューサに関する。
【背景技術】
【０００３】
圧力センサー又は圧力トランスデューサは、基準圧力と比較されるセンサーへの流体入力の圧力を測定する。圧力センサーは、入力圧力を固定基準圧力又は可変基準圧力と比較するように構築することができる。
【発明の概要】
【０００４】
ドリフト補償が改善された圧力センサーが、特許請求の範囲においてより完全に記載されるように、実質的に、図面のうちの少なくとも１つによって示され、これに関連して説明されるように開示される。
【０００５】
本開示のこれらの特徴、態様、及び利点並びに他の特徴、態様、及び利点は、以下の詳細な説明が添付図面を参照して読まれるとより良好に理解され、図面を通して同様の参照符号は同様の部分を表す。
【図面の簡単な説明】
【０００６】

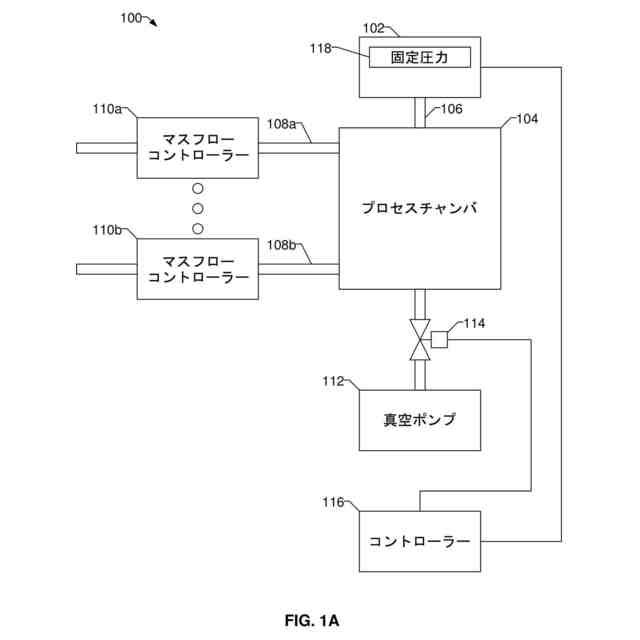

本開示の態様による、固定基準圧力を有する圧力トランスデューサを備えた一例示のプロセス制御システムのブロック図である。
【０００７】
本開示の態様による、基準圧力の可変源に結合された圧力トランスデューサを備えた一例示のプロセス制御システムのブロック図である。
【０００８】

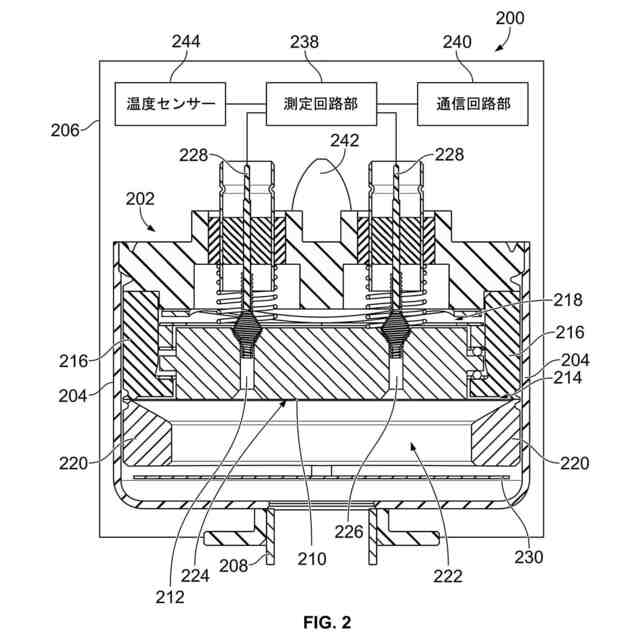

本開示の態様による、図１Ａ及び／又は図１Ｂの圧力センサーを実装するために使用され得る一例示の圧力センサーの概略図である。
【０００９】
図２の圧力センサーによって実施され得る一例示の現在のドリフトレート計算を示すグラフである。
【００１０】

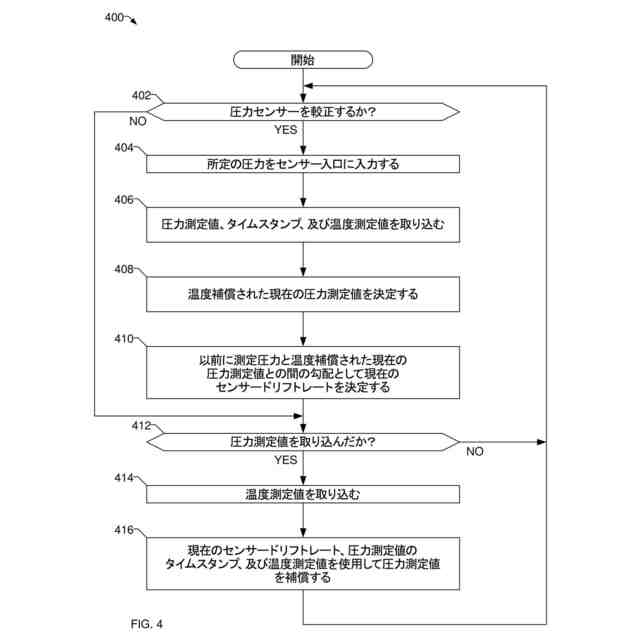

センサードリフトについて圧力測定値を補償するために図２の圧力センサーによって実行され得る一例示の機械可読命令を表すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
