公開番号2025094334
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023209792
出願日2023-12-13
発明の名称情報処理装置、NCプログラムの生成方法および制御プログラム
出願人DMG森精機株式会社
代理人弁理士法人深見特許事務所
主分類G05B 19/4093 20060101AFI20250618BHJP(制御;調整)
要約【課題】工作機械の制御装置に対応したNCプログラムの生成が可能な情報処理装置、NCプログラムの生成方法および制御プログラム、を提供する。

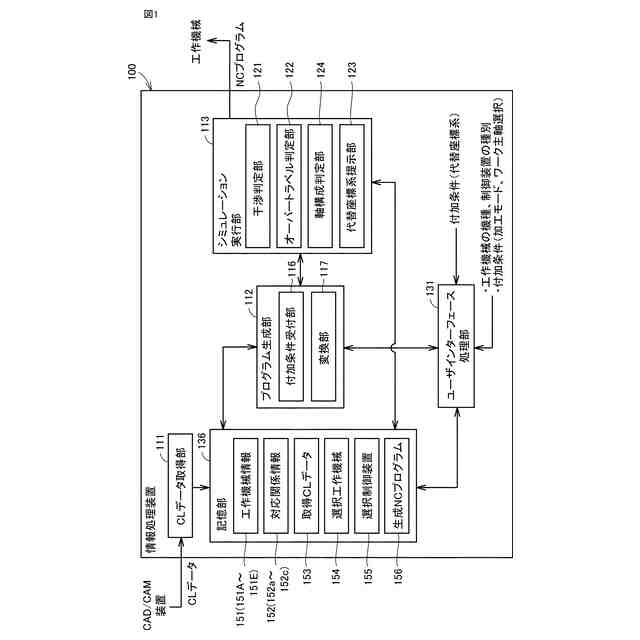

【解決手段】情報処理装置100は、工作機械の制御装置の選択を受け付けるユーザインターフェース処理部131と、CLデータと、制御装置と、NCコードとの対応関係を記憶する記憶部136と、(a)ユーザインターフェース処理部131で受け付けされた選択制御装置155と、(b)選択制御装置155と(b-1)CLデータと(b-2)NCコードとの対応関係と、に基づいて、CLデータからNCプログラムを生成するプログラム生成部112とを備える。
【選択図】図1
特許請求の範囲【請求項１】
工作機械で用いられるＮＣプログラムを生成するための情報処理装置であって、
前記工作機械の制御装置の選択を受け付けるユーザインターフェース処理部と、
ＣＬデータと、制御装置と、ＮＣコードとの対応関係を記憶する記憶部と、
（a）前記ユーザインターフェース処理部で受け付けされた選択制御装置と、（b）前記選択制御装置と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するプログラム生成部と、を備える、情報処理装置。
続きを表示（約 1,100 文字）【請求項２】
工作機械で用いられるＮＣプログラムを生成するための情報処理装置であって、
前記工作機械の選択を受け付けるユーザインターフェース処理部と、
ＣＬデータと、工作機械と、ＮＣコードとの対応関係を記憶する記憶部と、
（a）前記ユーザインターフェース処理部で受け付けされた選択工作機械と、（b）前記選択工作機械と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するプログラム生成部と、を備える、情報処理装置。
【請求項３】
工作機械で用いられるＮＣプログラムを生成する方法であって、
前記工作機械の制御装置の選択を受け付けるステップと、
（a）前記工作機械の制御装置の選択を受け付けるステップで受け付けた選択制御装置と、（b）前記選択制御装置と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するステップと、を備える、ＮＣプログラムの生成方法。
【請求項４】
工作機械で用いられるＮＣプログラムを生成する方法であって、
前記工作機械の選択を受け付けるステップと、
（a）前記工作機械の選択を受け付けるステップで受け付けた選択工作機械と、（b）前記選択工作機械と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するステップと、を備える、ＮＣプログラムの生成方法。
【請求項５】
工作機械で用いられるＮＣプログラムを生成するための情報処理装置の制御プログラムであって、
前記制御プログラムは、前記情報処理装置に、
前記工作機械の制御装置の選択を特定する信号を受け付けるステップと、
（a）前記工作機械の制御装置の選択を受け付けるステップで受け付けた選択制御装置と、（b）前記選択制御装置と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するステップとを実行させる、制御プログラム。
【請求項６】
工作機械で用いられるＮＣプログラムを生成するための情報処理装置の制御プログラムであって、
前記制御プログラムは、前記情報処理装置に、
前記工作機械の選択を特定する信号を受け付けるステップと、
（a）前記工作機械の選択を受け付けるステップで受け付けた選択工作機械と、（b）前記選択工作機械と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するステップとを実行させる、制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、情報処理装置、ＮＣプログラムの生成方法および制御プログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
たとえば、特許第７３０１４８６号明細書（特許文献１）には、第２ＮＣプログラムを変換してＣＬデータに変換する第１変換部と、ＣＬデータを解釈する解釈部と、工作機械で実行可能な実行コードの入力を受け付ける受付部と、ＣＬデータの解釈をもとに、受付部で受け付けた実行コードを含む第１ＮＣプログラムにＣＬデータを変換する第２変換部とを備える情報処理装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７３０１４８６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の特許文献１に開示されるように、ＣＬデータから、工作機械で用いられるＮＣプログラムを生成するための情報処理装置が知られている。このような情報処理装置においては、ＣＬデータから置き換えられるＮＣコードが、制御装置の種別（製造メーカ）によって異なるため、工作機械に備わる制御装置に対応したＮＣプログラムを生成可能であることが求められる。
【０００５】
この発明の目的は、工作機械の制御装置に対応したＮＣプログラムの生成が可能な情報処理装置、ＮＣプログラムの生成方法、および、制御プログラムを提供することである。
【課題を解決するための手段】
【０００６】
この発明の１つの局面に従った情報処理装置は、工作機械で用いられるＮＣプログラムを生成するための情報処理装置である。情報処理装置は、工作機械の制御装置の選択を受け付けるユーザインターフェース処理部と、ＣＬデータと、制御装置と、ＮＣコードとの対応関係を記憶する記憶部と、（a）ユーザインターフェース処理部で受け付けされた選択制御装置と、（b）選択制御装置と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するプログラム生成部と、を備える。
【０００７】
この発明の別の局面に従った情報処理装置は、工作機械で用いられるＮＣプログラムを生成するための情報処理装置である。情報処理装置は、工作機械の選択を受け付けるユーザインターフェース処理部と、ＣＬデータと、工作機械と、ＮＣコードとの対応関係を記憶する記憶部と、（a）ユーザインターフェース処理部で受け付けされた選択工作機械と、（b）選択工作機械と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するプログラム生成部と、を備える。
【０００８】
この発明の１つの局面に従ったＮＣプログラムの生成方法は、工作機械で用いられるＮＣプログラムを生成する方法である。ＮＣプログラムの生成方法は、工作機械の制御装置の選択を受け付けるステップと、（a）工作機械の制御装置の選択を受け付けるステップで受け付けた選択制御装置と、（b）選択制御装置と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するステップと、を備える。
【０００９】
この発明の別の局面に従ったＮＣプログラムの生成方法は、工作機械で用いられるＮＣプログラムを生成する方法である。ＮＣプログラムの生成方法は、工作機械の選択を受け付けるステップと、（a）工作機械の選択を受け付けるステップで受け付けた選択工作機械と、（b）選択工作機械と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するステップと、を備える。
【００１０】
この発明に従った制御プログラムは、工作機械で用いられるＮＣプログラムを生成するための情報処理装置の制御プログラムである。制御プログラムは、情報処理装置に、工作機械の制御装置の選択を特定する信号を受け付けるステップと、（a）工作機械の制御装置の選択を受け付けるステップで受け付けた選択制御装置と、（b）選択制御装置と（b-1）ＣＬデータと（b-2）ＮＣコードとの対応関係と、に基づいて、ＣＬデータからＮＣプログラムを生成するステップとを実行させる。
（【００１１】以降は省略されています）
