公開番号2025107956
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024084464
出願日2024-05-24
発明の名称情報処理装置、加工サイクルの割り当て方法およびプログラム
出願人DMG森精機株式会社
代理人弁理士法人深見特許事務所
主分類B23Q 15/00 20060101AFI20250714BHJP(工作機械;他に分類されない金属加工)
要約【課題】加工サイクルの割り当てが簡易かつ適切に実行される情報処理装置、加工サイクルの割り当て方法およびプログラム、を提供する。
【解決手段】情報処理装置100は、所定軸を中心に延びるワークの三次元モデルを受け付ける受け付け部111と、三次元モデルを所定軸を含む平面により切断した二次元モデルを生成するともに、二次元モデルに表われるワークの輪郭形状に基づいて、ワークに加工サイクルを割り当てる処理部120とを備える。
【選択図】図2
特許請求の範囲【請求項１】

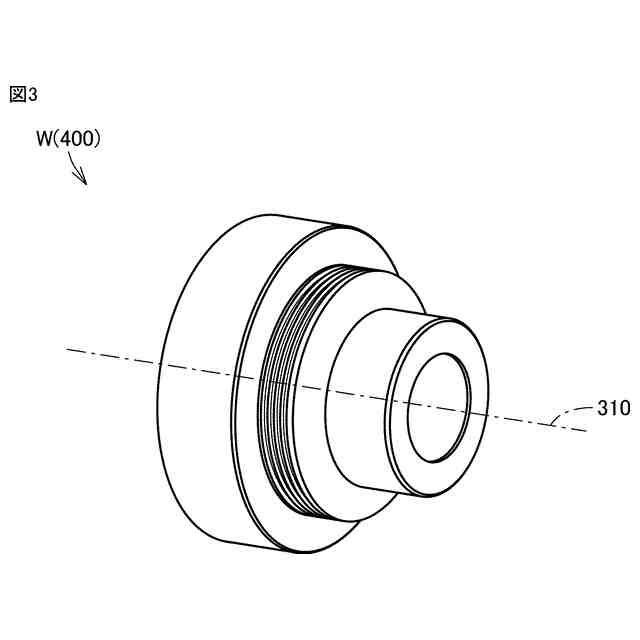

所定軸を中心に延びるワークの三次元モデルを受け付ける受け付け部と、
前記三次元モデルを前記所定軸を含む平面により切断した二次元モデルを生成するともに、前記二次元モデルに表われる前記ワークの輪郭形状に基づいて、前記ワークに加工サイクルを割り当てる処理部とを備える、情報処理装置。
続きを表示（約 680 文字）【請求項２】
前記処理部は、前記ワークの輪郭形状に含まれる端点を特定し、隣接する端点の区間毎に前記加工サイクルを割り当てる、請求項１に記載の情報処理装置。
【請求項３】
前記加工サイクルは、外径加工、内径加工、端面加工、溝加工およびねじ加工の少なくとも１つを含む、請求項１または２に記載の情報処理装置。
【請求項４】

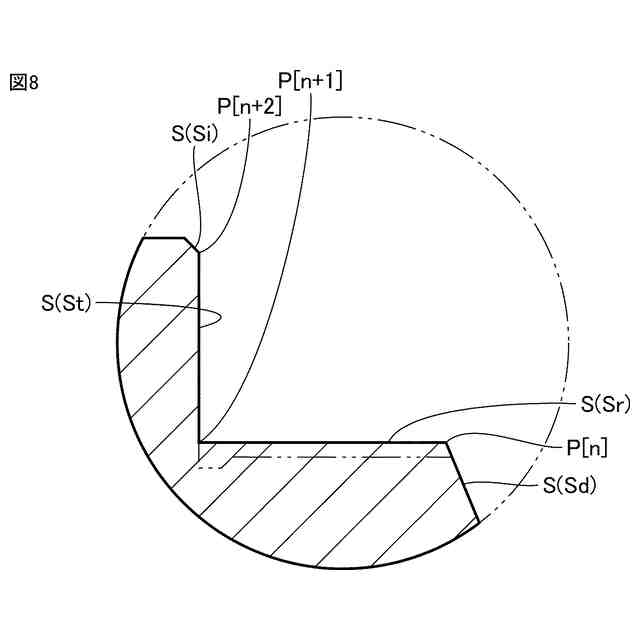

前記処理部は、前記溝加工または前記ねじ加工が割り当てられた特定の区間で前記ワークの輪郭形状を補間するとともに、補間後の前記ワークの輪郭形状に、前記外径加工、前記内径加工または前記端面加工を割り当てる、請求項３に記載の情報処理装置。
【請求項５】
所定軸を中心に延びるワークの三次元モデルから、前記三次元モデルを前記所定軸を含む平面により切断した二次元モデルを生成するステップと、
前記二次元モデルに表われる前記ワークの輪郭形状に基づいて、前記ワークに加工サイクルを割り当てるステップとを備える、加工サイクルの割り当て方法。
【請求項６】
ワークに加工サイクルを割り当てるためのコンピュータによって実行されるプログラムであって、
前記プログラムは、前記コンピュータに、
所定軸を中心に延びるワークの三次元モデルから、前記三次元モデルを前記所定軸を含む平面により切断した二次元モデルを生成するステップと、
前記二次元モデルに表われる前記ワークの輪郭形状に基づいて、前記ワークに加工サイクルを割り当てるステップとを実行させる、プログラム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、情報処理装置、加工サイクルの割り当て方法およびプログラムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
たとえば、特開２０１４－１６９８２号公報（特許文献１）では、加工サイクル指令を含む加工プログラムの加工動作の動画を表示する際に、加工サイクルを構成するブロック（移動指令）の確認を可能にするためのシミュレーション装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１６９８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の特許文献１に開示されるように、ワークを加工するためのＮＣ（Numerical control）プログラムを作成する場合に、たとえば、ワーク加工のプロセスに、外径加工、内径加工、端面加工、溝加工またはねじ加工等の加工サイクル（旋削サイクル）を割り当て、続いて、これら加工サイクルを固定サイクルとして指令するコードを用いて、ＮＣプログラムを作成することが行なわれている。
【０００５】
しかしながら、上記の加工サイクルの割り当ては、オペレータの手作業により行なわれているため、加工サイクルの割り当てに多大な時間を要したり、加工サイクルが適切に割り当てられなかったりする問題がある。
【０００６】
この発明の目的は、加工サイクルの割り当てが簡易かつ適切に実行される情報処理装置、加工サイクルの割り当て方法およびプログラムを提供することである。
【課題を解決するための手段】
【０００７】
この発明に従った情報処理装置は、所定軸を中心に延びるワークの三次元モデルを受け付ける受け付け部と、三次元モデルを所定軸を含む平面により切断した二次元モデルを生成するともに、二次元モデルに表われるワークの輪郭形状に基づいて、ワークに加工サイクルを割り当てる処理部とを備える。
【０００８】
この発明に従った加工サイクルの割り当て方法は、所定軸を中心に延びるワークの三次元モデルから、三次元モデルを所定軸を含む平面により切断した二次元モデルを生成するステップと、二次元モデルに表われるワークの輪郭形状に基づいて、ワークに加工サイクルを割り当てるステップとを備える。
【０００９】
この発明に従ったプログラムは、ワークに加工サイクルを割り当てるためのコンピュータによって実行されるプログラムである。プログラムは、コンピュータに、所定軸を中心に延びるワークの三次元モデルから、三次元モデルを所定軸を含む平面により切断した二次元モデルを生成するステップと、二次元モデルに表われるワークの輪郭形状に基づいて、ワークに加工サイクルを割り当てるステップとを実行させる。
【発明の効果】
【００１０】
この発明に従えば、加工サイクルの割り当てが簡易かつ適切に実行される情報処理装置、加工サイクルの割り当て方法およびプログラムを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
