公開番号2025092597
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025054070,2023573446
出願日2025-03-27,2022-07-06
発明の名称電池モジュール及び当該電池モジュールを含む電池パック
出願人エルジーエナジーソリューションリミテッド
代理人個人,個人
主分類H01M 50/342 20210101AFI20250612BHJP(基本的電気素子)
要約【課題】本発明は、電池モジュールに関する。

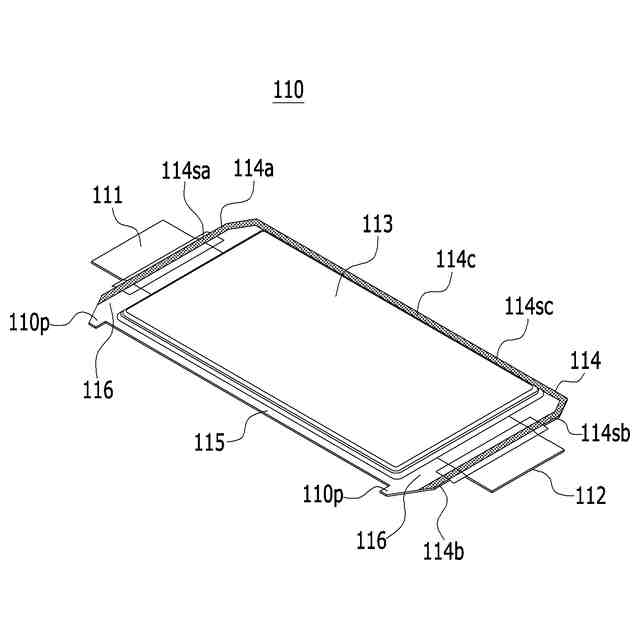

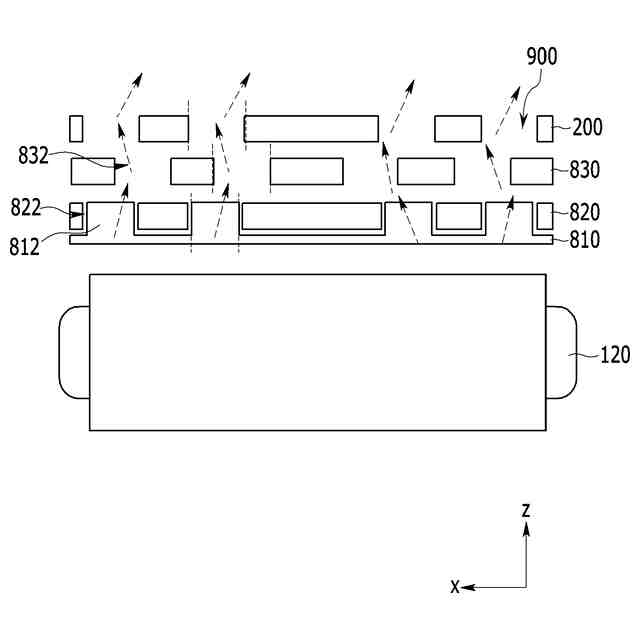

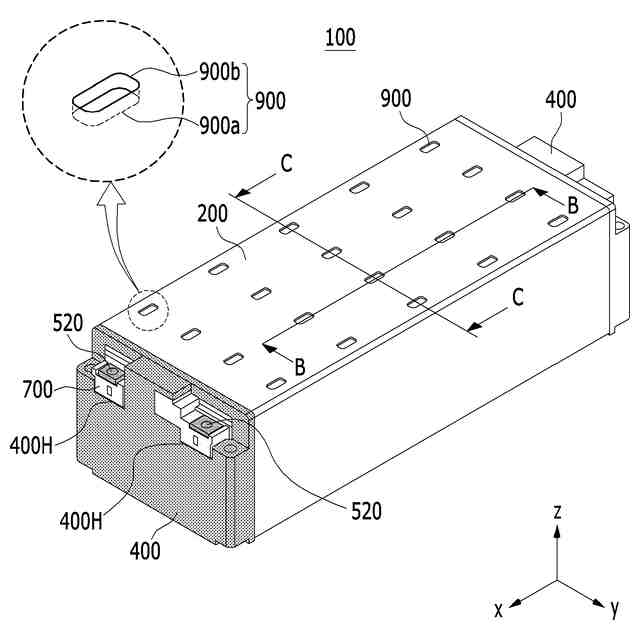

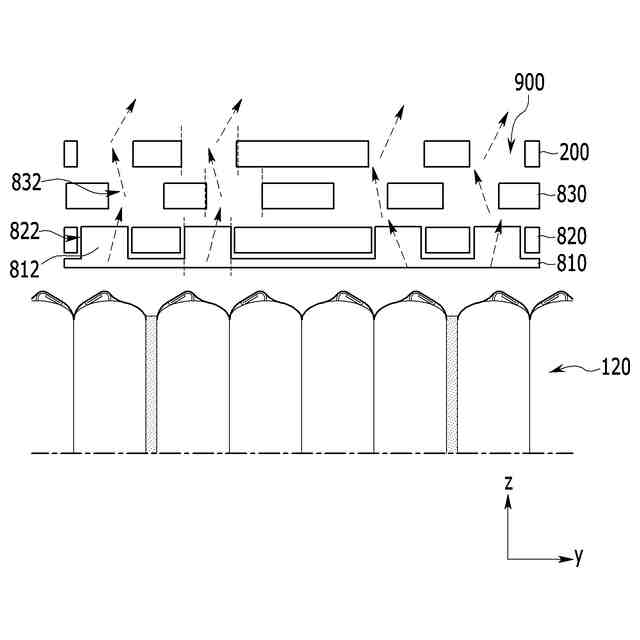

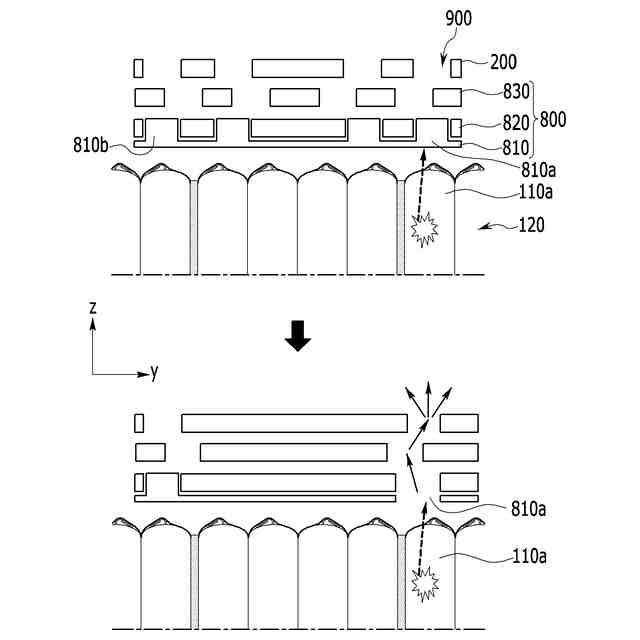

【解決手段】本発明に係る電池モジュールは、複数の電池セルが一方向に積層された電池セル積層体と、前記電池セル積層体を収容し、内部面及び外部面を有するモジュールフレームと、を含み、前記モジュールフレームの一面には、前記内部面及び前記外部面を貫通するベンティング部が少なくとも一つ形成され、前記ベンティング部が形成された前記モジュールフレームの一面と前記電池セル積層体との間にはバリア層及び耐火物層を含むカバー層が位置する。

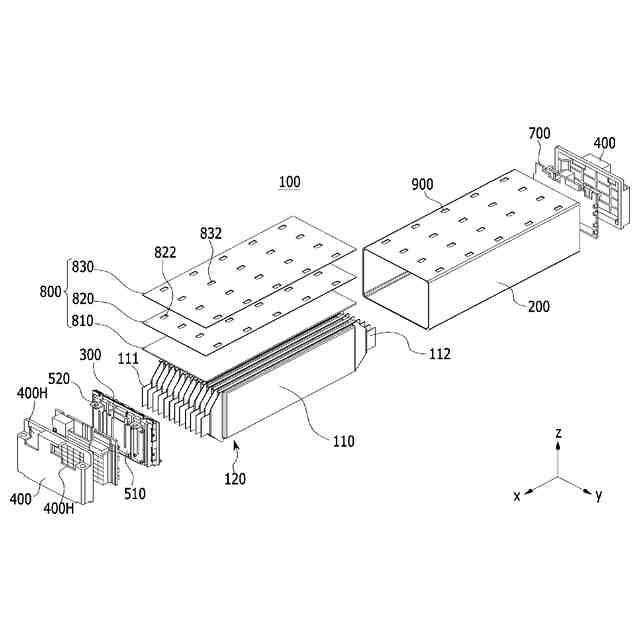

【選択図】図4
特許請求の範囲【請求項１】
複数の電池セルが一方向に積層された電池セル積層体と、
前記電池セル積層体を収容するモジュールフレームであって、内部面及び外部面を有するモジュールフレームと、
を含む電池モジュールであって、
前記モジュールフレームの一面には、前記内部面及び前記外部面を貫通するベンティング部が少なくとも一つ形成され、
前記ベンティング部が形成された前記モジュールフレームの前記一面と前記電池セル積層体との間には、バリア層及び耐火物層を含むカバー層が位置する、電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
［関連出願の相互参照］
本出願は、２０２１年７月７日付の韓国特許出願第１０－２０２１－００８９２６９号に基づいた優先権の利益を主張して、当該韓国特許出願の文献に開示されたすべての内容は本明細書の一部として含まれる。
続きを表示（約 1,300 文字）【０００２】
本発明は、電池モジュール及び当該電池モジュールを含む電池パックに関するものであって、より具体的には、安全性を強化した電池モジュール及び当該電池モジュールを含む電池パックに関するものである。
【背景技術】
【０００３】
モバイル機器に対する技術開発と需要の増加により、エネルギー源としての二次電池の需要が急激に増加している。これにより、多様な要求に対応できる二次電池に対する研究が多く行われている。
【０００４】
二次電池は、携帯電話機、デジタルカメラ、ノートパソコンなどのモバイル機器だけでなく、電気自転車、電気自動車、ハイブリッド電気自動車などの動力装置に対するエネルギー源としても多くの関心を集めている。
【０００５】
最近、二次電池のエネルギー貯蔵源としての活用をはじめ、大容量二次電池構造に対する必要性が高まって、多数の二次電池が直列／並列に連結された電池モジュールを集合させた中型または大型のモジュール構造の電池パックに対する需要が増加している。電池パックは、主に少なくとも一つの電池セルからなる電池モジュールを構成し、少なくとも一つの電池モジュールを用いてその他の構成要素を追加して構成される。電池モジュールを構成する電池セルは、充放電が可能な二次電池で構成されているので、このような高出力大容量二次電池は、充放電過程で多量の熱を発生させる。
【０００６】

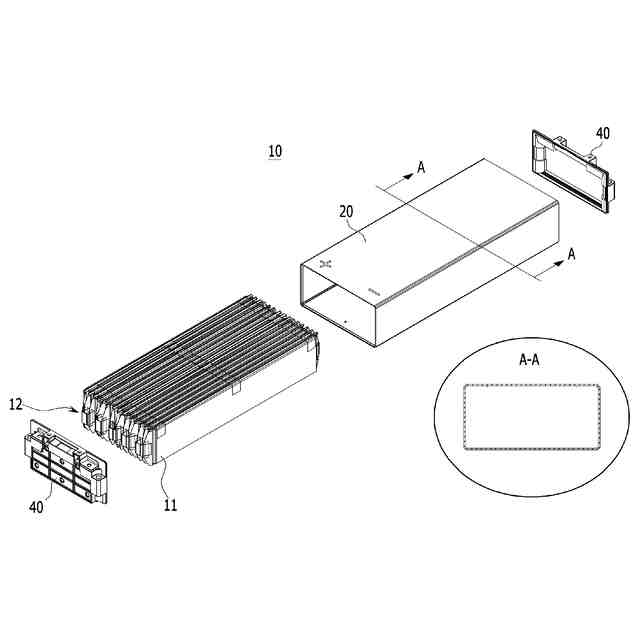

図１は、従来の電池モジュールの分解斜視図を示した図である。図２は、従来の電池モジュールの内部発火時に熱暴走現象が転移する様子を示した図である。
【０００７】
図１及び図２を参照すると、従来の電池モジュール１０は、複数の電池セル１１が積層形成された電池セル積層体１２、電池セル積層体１２を収容するフレーム２０、電池セル積層体１２の前後面に形成されたエンドプレート４０などを含む。
【０００８】
電池セル積層体１２は、フレーム２０及びエンドプレート４０の結合によって密閉された構造内に位置してもよい。このとき、フレーム２０は、図１のＡ－Ａ切断面のように空の内部空間を有してもよく、フレーム２０の空の内部空間には、図２に示しているように電池セル１１が一方向で積層されて位置してもよい。
【０００９】
一方、複数の電池セル１１はフレーム２０内で互いから隔離されておらず、一つの空間に密集して位置するので、過充電などの理由により、フレーム２０内部に存在する複数の電池セル１１のうち一つの電池セルのみに熱暴走現象が発生した場合であっても、隣接する他の電池セル１１等に熱暴走現象が急速に転移することになる。
【００１０】
さらに、電池パック内で複数の電池モジュール１０は、少なくとも二つのエンドプレート４０が互いに対向するように配置されるので、電池モジュール１０内で発生した熱、ガスまたは火炎などが電池モジュール１０外部に排出される場合には、隣接した他の電池モジュール１０内の複数の電池セル１１の性能及び安定性に影響を与えることもできる。
（【００１１】以降は省略されています）
