発明の名称撮像光学レンズ
出願人エーエーシーオプティックス (ソシュウ) カンパニーリミテッド
代理人SK弁理士法人,個人,個人
主分類G02B 13/04 20060101AFI20250609BHJP(光学)
要約【課題】大口径・超広角の設計要件を満足しつつ、良好な光学性能を有する撮像光学レンズを提供する。
【解決手段】物体側から像側へ順に、負の屈折力を有する第1レンズ、屈折力を有する第2レンズ、負の屈折力を有する第3レンズ、正の屈折力を有する第4レンズ、正の屈折力を有する第5レンズ、および負の屈折力を有する第6レンズを備える。ここで、前記第1レンズの屈折率をn1とし、前記カメラ光学レンズの焦点距離をfとし、前記カメラ光学レンズの光学全長をTTLとし、前記第6レンズの物体側面の中心曲率半径をR11とし、前記第6レンズの像側面の中心曲率半径をR12とし、かつ、次の関係式を満たす。
n1≧1.70
5.00≦TTL/f≦6.50
-6.70≦R12/R11≦-1.80

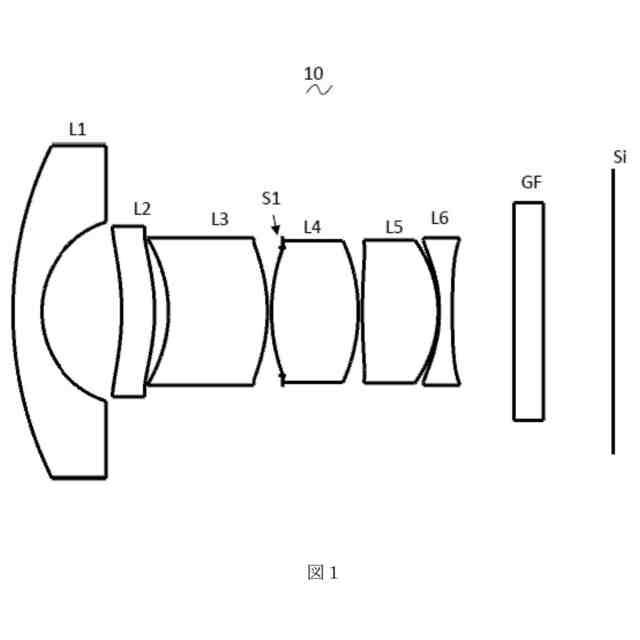

【選択図】図1
特許請求の範囲【請求項１】
撮像光学レンズであって、
前記撮像光学レンズは、物体側から像側へ順に、負の屈折力を有する第１レンズ、屈折力を有する第２レンズ、負の屈折力を有する第３レンズ、正の屈折力を有する第４レンズ、正の屈折力を有する第５レンズ、および負の屈折力を有する第６レンズから構成され、
ここで、前記第１レンズの屈折率をｎ１とし、前記カメラ光学レンズの焦点距離をｆとし、前記カメラ光学レンズの光学全長をＴＴＬとし、前記第６レンズの物体側面の中心曲率半径をＲ１１とし、前記第６レンズの像側面の中心曲率半径をＲ１２とし、かつ、次の関係式を満たす、ことを特徴とする撮像光学レンズ。
ｎ１≧１．７０
５．００≦ＴＴＬ／ｆ≦６．５０
－６．７０≦Ｒ１２／Ｒ１１≦－１．８０
続きを表示（約 1,500 文字）【請求項２】
前記第４レンズのアッベ数をｖ４とし、かつ、次の関係式を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
６０．００≦ｖ４≦９１．００
【請求項３】
前記第２レンズの軸上厚みをｄ３とし、前記第３レンズの軸上厚みをｄ５とし、かつ、次の関係式を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
１．６８≦ｄ５／ｄ３≦６．００
【請求項４】
前記第５レンズの焦点距離をｆ５とし、かつ、次の関係式を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
１．００≦ｆ５／ｆ≦２．１０
【請求項５】
前記第６レンズの像側面から像面までの軸上距離をＢＦとし、かつ、次の関係式を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
０．２０≦ＢＦ／ＴＴＬ≦０．３５
【請求項６】
前記第１レンズの物体側面が近軸位置では凸面であり、前記第１レンズの像側面が近軸位置では凹面であり、
前記第１レンズの焦点距離をｆ１とし、前記第１レンズの物体側面の中心曲率半径がＲ１とし、前記第１レンズの像側面の中心曲率半径をＲ２とし、前記第１レンズの軸上厚みをｄ１とし、かつ、次の関係式を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
－３．８９≦ｆ１／ｆ≦－１．０１
０．８２≦（Ｒ１＋Ｒ２）／（Ｒ１－Ｒ２）≦３．２２
０．０２≦ｄ１／ＴＴＬ≦０．３４
【請求項７】
前記第２レンズの物体側面が近軸位置では凹面であり、前記第２レンズの像側面が近軸位置では凸面であり、
前記第２レンズの焦点距離をｆ２とし、前記第２レンズの物体側面の中心曲率半径をＲ３とし、前記第２レンズの像側面の中心曲率半径をＲ４とし、前記第２レンズの軸上厚みをｄ３とし、かつ、次の関係式を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
－９５．３≦ｆ２／ｆ≦３７．０４
－２５．３５≦（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≦３４．７２
０．０１≦ｄ３／ＴＴＬ≦０．１３
【請求項８】
前記第３レンズの物体側面が近軸位置では凹面であり、前記第３レンズの像側面が近軸位置では凸面であり、
前記第３レンズの焦点距離をｆ３とし、前記第３レンズの物体側面の中心曲率半径をＲ５とし、前記第３レンズの像側面の中心曲率半径をＲ６とし、前記第３レンズの軸上厚みをｄ５とし、かつ、次の関係式を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
－１９８０≦ｆ３／ｆ≦－８．５３
－１６．５３≦（Ｒ５＋Ｒ６）／（Ｒ５－Ｒ６）≦－３．５７
０．０７≦ｄ５／ＴＴＬ≦０．２８
【請求項９】
前記第４レンズの物体側面が近軸位置では凸面であり、前記第４レンズの像側面が近軸位置では凸面であり、
前記第４レンズの焦点距離をｆ４とし、前記第４レンズの物体側面の中心曲率半径をＲ７とし、前記第４レンズの像側面の中心曲率半径をＲ８とし、前記第４レンズの軸上厚みをｄ７とし、かつ、次の関係式を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
０．７８≦ｆ４／ｆ≦３．２９
－０．６５≦（Ｒ７＋Ｒ８）／（Ｒ７－Ｒ８）≦０．０６
０．０３≦ｄ７／ＴＴＬ≦０．２２
【請求項１０】
前記第１レンズはガラス材質であり、前記第４レンズはガラス材質である、ことを特徴とする請求項１に記載の撮像光学レンズ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学レンズの分野に関するものであり、特に、スマートフォンやデジタルカメラなどの携帯端末機器や、モニタ、ＰＣレンズ、車載レンズ、ドローンなどの撮像装置に適用可能なカメラ用光学レンズに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、様々なスマートデバイスの台頭に伴い、小型化されたカメラ用光学レンズの需要が高まり、かつ、感光素子の画素サイズの小型化により、今の電子製品の高機能化、薄型化・携帯化の発展傾向と相まって、良好な画質を有する小型化された撮像光学レンズが現在の市場の主流となっている。より良い画質を得るため、レンズのマルチチップ化が進んでいる。また、技術の発展とユーザニーズの多様化に伴い、感光素子の画素サイズは縮小し、システムの画質に対する要求も向上し続けているため、レンズ設計に６枚式のレンズ構造が徐々に登場している。光学性能に優れ、大口径で超広角の撮像光学レンズが望まれている。
【発明の概要】
【０００３】
本発明では上記問題に鑑み、大口径・超広角の設計要件を満足しつつ、良好な光学性能を有する撮像光学レンズを提供することを目的とした。
【０００４】
上記技術的課題を解決するため、本発明の一実施形態は、撮像光学レンズを提供する。前記撮像光学レンズは、物体側から像側へ順に、負の屈折力を有する第１レンズ、屈折力を有する第２レンズ、負の屈折力を有する第３レンズ、正の屈折力を有する第４レンズ、正の屈折力を有する第５レンズ、および負の屈折力を有する第６レンズを備える。前記第１レンズはガラス材質であり、前記第４レンズはガラス材質である。前記第１レンズの屈折率をｎ１とし、前記カメラ光学レンズの焦点距離をｆとし、前記カメラ光学レンズの光学全長をＴＴＬとし、前記第６レンズの物体側面の中心曲率半径をＲ１１とし、前記第６レンズの像側面の中心曲率半径をＲ１２とし、かつ、次の関係式を満たす。
ｎ１≧１．７０
５．００≦ＴＴＬ／ｆ≦６．５０
－６．７０≦Ｒ１２／Ｒ１１≦－１．８０
【０００５】
好ましくは、前記第４レンズのアッベ数をｖ４とし、かつ、次の関係式を満たす。
６０．００≦ｖ４≦９１．００
【０００６】
好ましくは、前記第２レンズの軸上厚みをｄ３とし、前記第３レンズの軸上厚みをｄ５とし、かつ、次の関係式を満たす。
１．６８≦ｄ５／ｄ３≦６．００
【０００７】
好ましくは、前記第５レンズの焦点距離をｆ５とし、かつ、次の関係式を満たす。
１．００≦ｆ５／ｆ≦２．１０
【０００８】
好ましくは、前記第６レンズの像側面から像面までの軸上距離をＢＦとし、かつ、次の関係式を満たす。
０．２０≦ＢＦ／ＴＴＬ≦０．３５
【０００９】
好ましくは、前記第１レンズの物体側面が近軸位置では凸面であり、前記第１レンズの像側面が近軸位置では凹面であり、前記第１レンズの焦点距離をｆ１とし、前記第１レンズの物体側面の中心曲率半径がＲ１とし、前記第１レンズの像側面の中心曲率半径をＲ２とし、前記第１レンズの軸上厚みをｄ１とし、かつ、次の関係式を満たす。
－３．８９≦ｆ１／ｆ≦－１．０１
０．８２≦（Ｒ１＋Ｒ２）／（Ｒ１－Ｒ２）≦３．２２
０．０２≦ｄ１／ＴＴＬ≦０．３４
【００１０】
好ましくは、前記第２レンズの物体側面が近軸位置では凹面であり、前記第２レンズの像側面が近軸位置では凸面であり、前記第２レンズの焦点距離をｆ２とし、前記第２レンズの物体側面の中心曲率半径をＲ３とし、前記第２レンズの像側面の中心曲率半径をＲ４とし、前記第２レンズの軸上厚みをｄ３とし、かつ、次の関係式を満たす。
－９５．３≦ｆ２／ｆ≦３７．０４
－２５．３５≦（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≦３４．７２
０．０１≦ｄ３／ＴＴＬ≦０．１３
