公開番号2025088709
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2024152768
出願日2024-09-04
発明の名称深水ジャケット用TKYジョイントの高強度高靭性防食溶接方法
出願人天津大学
代理人個人
主分類B23K 9/02 20060101AFI20250604BHJP(工作機械;他に分類されない金属加工)
要約【課題】本発明は、深水ジャケット用TKYジョイントの高強度高靭性防食溶接方法を開示する。
【解決手段】母材の壁厚さに応じて所定温度でT/K/Yジョイントを予熱し、異なる溶接プロセスに対して異なる溶接パラメータを設定し、被覆アーク溶接プロセスにより予熱したT/K/Yジョイントに対してルート溶接を行い、その後、ガスシールドメタルアーク溶接プロセスにより盛上げ溶接を行い、最後に、ガスシールドメタルアーク溶接プロセスにより仕上げ溶接を行い、ここで、ルート溶接は対応する溶接棒を使用し、仕上げ溶接はアンダーマッチ原則に従って溶接ワイヤを選択し、盛上げ溶接はイーブンマッチ原則に従って溶接ワイヤを選択し、任意の溶接棒及び任意の溶接ワイヤの拡散性水素量は、いずれも所定の拡散性水素量以下である。

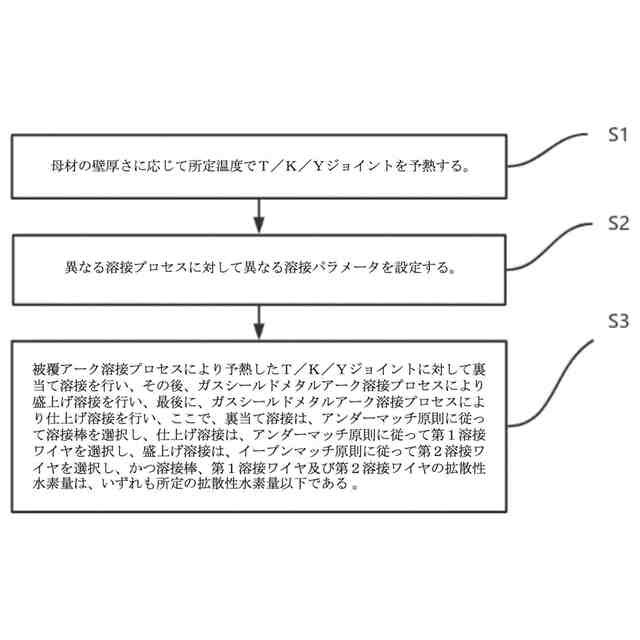

【選択図】図1
特許請求の範囲【請求項１】
下記のステップＳ１からＳ３を含む、深水ジャケット用ＴＫＹジョイントの高強度高靭性防食溶接方法であって、
Ｓ１：母材の壁厚さに応じて所定温度でＴ／Ｋ／Ｙジョイントを予熱し、ここで、母材の壁厚さが３８ｍｍより大きく、
Ｓ２：異なる溶接プロセスに対して異なる溶接パラメータを設定し、ここで、母材の壁厚さＷが３８ｍｍ＜Ｗ≦５０ｍｍを満たした場合、前記予熱温度は、６５℃から１５０℃であり、母材の壁厚さＷが５０ｍｍ＜Ｗ≦８０ｍｍを満たした場合、前記予熱温度は、１１０℃から１５０℃であり、
Ｓ３：被覆アーク溶接プロセスにより予熱したＴ／Ｋ／Ｙジョイントに対してルート溶接（root weld）を行い、その後、ガスシールドメタルアーク溶接プロセスにより盛上げ溶接（filling weld）を行い、最後に、ガスシールドメタルアーク溶接プロセスにより仕上げ溶接（capping weld）を行い、ここで、ルート溶接では、アンダーマッチ原則に従って溶接棒を選択し、溶接電流が９０Ａから１２０Ａ、アーク電圧が２０Ｖから２３Ｖ、溶接速度が６５ｍｍ／ｍｉｎから９０ｍｍ／ｍｉｎであり；仕上げ溶接では、アンダーマッチ原則に従って第１溶接ワイヤを選択し、溶接電流が１７５Ａから１９０Ａ、溶接電圧が２２Ｖから２４Ｖ、溶接速度が３００ｍｍ／ｍｉｎから５００ｍｍ／ｍｉｎ、ワイヤ送給速度が８ｍ／ｍｉｎから９ｍ／ｍｉｎであり；盛上げ溶接は、イーブンマッチ原則に従って第２溶接ワイヤを選択し、溶接電流が１６０Ａから１９０Ａ、溶接電圧が１８Ｖから２４Ｖ、溶接速度が３００ｍｍ／ｍｉｎから５００ｍｍ／ｍｉｎ、ワイヤ送給速度が６ｍ／ｍｉｎから９ｍ／ｍｉｎであり、
ステップＳ３において、溶接棒、第１溶接ワイヤ及び第２溶接ワイヤの拡散性水素量は、いずれも所定の拡散性水素量以下であり、盛上げ溶接及び／又は仕上げ溶接を行うときに使用されるシールドガスは、８２％のＡｒ及び１８％のＣＯ
２
からなり、好ましくは、溶接するときのシールドガスの流量は、２０Ｌ／ｍｉｎから２５Ｌ／ｍｉｎであることを特徴とする、溶接方法。
続きを表示（約 540 文字）【請求項２】
前記所定の拡散性水素量は、５．０ｍｌ／１００ｇであることを特徴とする、請求項１に記載の溶接方法。
【請求項３】
前記溶接棒、前記第１溶接ワイヤ及び／又は前記第２溶接ワイヤの拡散性水素量は、同じであっても異なってもよいことを特徴とする、請求項
２
に記載の溶接方法。
【請求項４】
前記第１溶接ワイヤ及び／又は前記第２溶接ワイヤの直径は、１ｍｍ又は１．２ｍｍであることを特徴とする、請求項１に記載の溶接方法。
【請求項５】
前記第１溶接ワイヤ及び／又は前記第２溶接ワイヤのドライエクステンションは、いずれもそれぞれの直径の１０倍から１２倍であることを特徴とする、請求項４に記載の溶接方法。
【請求項６】
前記第１溶接ワイヤと前記第２溶接ワイヤは、降伏強度、引張強度及び／又は衝撃靭性が同じであっても異なってもよいことを特徴とする、請求項１に記載の溶接方法。
【請求項７】
異なる溶接プロセスに対応する溶接パラメータは、隣接する溶接層の層間距離が３ｍｍから５ｍｍ、隣接する溶接層の層間温度が２５０℃未満であるように設定されることを特徴とする、請求項１に記載の溶接方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溶接の技術分野に属し、より具体的には、深水ジャケット用TKYジョイントの高強度高靭性防食溶接方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
海洋石油工学用の固定式ジャケットプラットフォームは、深水領域の石油およびガス資源の採掘で最も一般的に使用される構造形式である。大型パイプの交差ジョイント（ＴＫＹジョイント）は、最も主要な溶接構造である。ＴＫＹジョイントは、海洋工学における主な耐力構造として、構造や設備などの自重や波、嵐などの極度の荷重により、本管と支管の接続箇所に高い応力集中が発生し、交番負荷と海水腐食の相互作用により、溶接部で腐食、疲労、破壊損傷が容易に発生しやすい。したがって、海洋プラットフォームの長期利用に応えるため、ＴＫＹジョイントが優れた低温靭性、気耐腐食耐性、海水腐食耐性を備えることが求められている。高強度鋼の溶接品質はＴＫＹ継手の性能に直接影響する。無理な溶接を行うと低温割れが発生したり、靭性が低下したりすることがある。溶接熱サイクルの作用により、溶接部の両側の母材の構造と特性が大きく変化し、溶接熱影響部が軟化または脆化し、ＴＫＹ溶接継手の性能が低下する。一般的に使用される溶接方法に関する現在の研究は、溶接熱影響部への悪影響を軽減するために、溶接入熱の制御と溶接熱サイクルの最適化に主に焦点を当てている。さらに、溶加材の組成と溶接の熱サイクルの作用により、溶接金属は通常、継手の弱い領域であり、特に溶接ルートの位置では、母材の希釈によりその組成が大きく変化し、溶接金属の局所的な脆化を容易に引き起こすことがある。
【０００３】
海洋工学の分野では、ガスシールド溶接とサブマージアーク溶接が最も広く使用されている溶接方法である。例えば、中国特許ＣＮ１０８４５３３４０Ｂには、鋼構造ＴＫＹジョイントの溶接方法が開示されており、その焦点は溶接の形成と欠陥の解決にある。ＣＮ１１２９３５６０１Ａには、低合金高強度鋼の厚板多層多パス溶接法が開示されており、ガスシールド溶接とサブマージアーク溶接の組み合わせにより溶接部強度不足の問題を解決している。ＣＮ１０９１２８５５０Ｂには、高引張強度の橋梁鋼のガスシールド溶接プロセスが開示されており、２つの異なる溶接ワイヤを組み合わせ、ＣＯ
２
ガスシールド溶接プロセスにより、溶接継手全体が高いプラスチック靭性を有することが保証されている。ＣＮ１１６７６５６６５Ａには、５００ＭＰａ級耐候性鋼の溶接プロセスが開示されており、フラックス入りワイヤと冷間金属遷移溶接プロセスを組み合わせることで、溶接継手の低温衝撃性能が向上する。上記の従来技術は、様々な目的に応じて高強度鋼の溶接プロセスを最適化し、溶接部の性能をある程度改善したが、上記方法を用いて海洋プラットフォーム構造物用鋼の溶接プロセスを最適化することは困難である。不適切な溶接プロセスや標準以下の溶接部性能によって引き起こされる高強度鋼の溶接継手の破損は、深水プラットフォームの安全性に重大な影響を及ぼす。
【０００４】
そのため、複雑な海洋環境に対して、溶接部全体の引張強度が基準を満たし、溶接部のルート及びキャップが高靭性及び高耐食性を有することを保証するとともに、ＴＫＹジョイントの溶接厚肉構造が不安定破壊耐性と高耐食性能の総合性能を有する溶接プロセスが必要である。
【発明の概要】
【０００５】
従来技術の欠陥に対して、本発明の目的は、深水ジャケット用ＴＫＹジョイントの高強度高靭性防食溶接方法を提供することにより、従来の深水プラットフォームジャケット用ＴＫＹジョイントの溶接プロセスにより溶接継手の靭性が低く、耐食性が悪く、低温割れが発生しやすいとの問題を解決することである。
【０００６】
上述した目的を達成するために、本発明は、深水ジャケット用ＴＫＹジョイントの高強度高靭性防食溶接方法を提供する。以下のステップを含む。
Ｓ１：母材の壁厚さに応じて所定の温度でＴ／Ｋ／Ｙジョイントを予熱し、
Ｓ２：異なる溶接プロセスに対して異なる溶接パラメータを設定し、
Ｓ３：被覆アーク溶接プロセス及び溶接棒により予熱したＴ／Ｋ／Ｙジョイントに対してルート溶接を行い、その後、ガスシールドメタルアーク溶接プロセス及び溶接ワイヤにより盛上げ溶接を行い、最後に、ガスシールドメタルアーク溶接プロセスにより仕上げ溶接を行う。ここで、ルート溶接は、アンダーマッチ原則に従って溶接棒を選択し、仕上げ溶接は、アンダーマッチ原則に従って第１溶接ワイヤを選択し、盛上げ溶接は、イーブンマッチ原則に従って第２溶接ワイヤを選択し、溶接棒、第１溶接ワイヤ及び第２溶接ワイヤの拡散性水素量は、いずれも所定の拡散性水素量以下である。
【０００７】
さらに、母材の壁厚さＷが３８ｍｍ＜Ｗ≦５０ｍｍを満たした場合、前記予熱温度は、６５℃から１５０℃の範囲内である。
【０００８】
さらに、母材の壁厚さＷが５０ｍｍ＜Ｗ≦８０ｍｍを満たした場合、前記予熱温度は、１１０℃から１５０℃の範囲内である。
【０００９】
さらに、前記所定の拡散性水素量は、５．０ｍｌ／１００ｇであり、好ましくは、前記溶接棒、前記第１溶接ワイヤ及び／又は前記第２溶接ワイヤの拡散性水素量は、同じであっても異なってもよい。
【００１０】
さらに、前記第１溶接ワイヤ及び／又は前記第２溶接ワイヤの直径は、１ｍｍ又は１．２ｍｍである。
（【００１１】以降は省略されています）
