公開番号2025088207
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202755
出願日2023-11-30
発明の名称作業機及びカバー部材の固定方法
出願人株式会社クボタ
代理人弁理士法人サンクレスト国際特許事務所
主分類A01D 41/12 20060101AFI20250604BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】ベース部材及び樹脂製のカバー部材によって構成された防塵カバーを提供する。
【解決手段】コンバイン1は、機体10の側部を覆う防塵カバー20を備え、防塵カバー20は、ベース部材30と樹脂製のカバー部材40と、を備え、ベース部材30は、第1面31a及び第2面31bを有するベース板31と、第1固定部32と、を備え、カバー部材40は、第2面31bに対向する外板41と、側板42と、第2固定部43と、を備え、第1固定部32は、第2固定部43を固定する第1固定面33を有し、第2固定部43は、第1固定面33に対面する第2固定面44を有し、側板42は、湾曲形状を有する湾曲部42aを含み、湾曲部42aにおいて、第2固定面44は、側板42の内面42dから離間して設けられ、かつ、第2固定面44の垂線L2は、第1面31aの垂線L0と直交する。
【選択図】図8
特許請求の範囲【請求項１】
機体の側部を覆う防塵カバーを備える作業機であって、
前記防塵カバーは、
前記機体を構成する機体フレームに取り付けられるベース部材と、
前記ベース部材に固定される樹脂製のカバー部材と、を備え、
前記ベース部材は、
前記機体フレームに対面する第１面及び前記第１面の裏側に形成される第２面を有するベース板と、
前記ベース板の前記第２面側に設けられる第１固定部と、を備え、
前記カバー部材は、
前記第２面に対向する外板と、
前記外板から前記ベース板側に延びる側板と、
前記側板の内面側に設けられる第２固定部と、を備え、
前記第１固定部は、前記第２固定部を固定する第１固定面を有し、
前記第２固定部は、前記第１固定面に対面する第２固定面を有し、
前記側板は、前記第１面に直交する方向から見た場合に湾曲形状を有する湾曲部を含み、
前記湾曲部において、前記第２固定面は、前記側板の内面から離間して設けられ、かつ、前記第２固定面の垂線は、前記第１面の垂線と直交する、作業機。
続きを表示（約 1,100 文字）【請求項２】
前記側板は、前記第１面に直交する方向から見た場合に直線形状を有する直線部をさらに含み、
前記直線部において、前記第２固定面は、前記側板の内面である、請求項１記載の作業機。
【請求項３】
前記湾曲部において、前記第２固定部は、前記第１面に直交する方向へ延びて設けられる、請求項１又は請求項２記載の作業機。
【請求項４】
前記湾曲部は、前記第１固定部と対向する位置に形成された開口部をさらに備える、請求項１又は請求項２記載の作業機。
【請求項５】
前記防塵カバーは、前記開口部を封止する封止部材をさらに備える、請求項４記載の作業機。
【請求項６】
前記第１固定面の垂線は、前記第１面の垂線と直交する、請求項１又は請求項２記載の作業機。
【請求項７】
前記防塵カバーは、前記第１固定部に対して前記第２固定部を固定する固定部材をさらに備え、
前記固定部材は、前記第１固定部及び前記第２固定部を締結する締結部材である、請求項１又は請求項２記載の作業機。
【請求項８】
第１面及び前記第１面の裏側に形成された第２面を有するベース板を含むベース部材と、
前記第２面に対向する外板及び前記外板から前記ベース板側に延びる側板を含む樹脂製のカバー部材と、を備え、
前記第１面に直交する方向から見た前記側板が湾曲形状を有する湾曲部及び直線形状を有する直線部を含む防塵カバーにおける前記ベース部材に対する前記カバー部材の固定方法であって、
前記ベース板の前記第２面側に第１固定部を設けると共に、前記側板の内面側に第２固定部を設け、
前記第１固定部において、前記第２固定部を固定する第１固定面を設け、
前記第２固定部において、前記第１固定面に対面する第２固定面を設け、
前記湾曲部において、前記第２固定面の垂線を前記第１面の垂線と直交させて当該第２固定面を前記側板の内面から離間させて設け、前記第１固定部に対して前記第２固定部を固定する、カバー部材の固定方法。
【請求項９】
前記直線部において、前記側板の内面を前記第２固定面として、前記第１固定部に対して前記第２固定部を固定する、請求項８記載のカバー部材の固定方法。
【請求項１０】
前記湾曲部において、前記第２固定部を前記第１面に直交する方向へ延ばして設ける、請求項８又は請求項９記載のカバー部材の固定方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、作業機及びカバー部材の固定方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば、特許文献１に示されるように、機体の側部を覆う防塵カバーを備えた作業機が知られている。前記作業機は、コンバインである。従来の作業機において、防塵カバーは、機体を構成するフレームに取り付けられるベース部材と、外装面を構成するカバー部材とを含んで構成される。従来の作業機において、ベース部材及びカバー部材は、いずれも金属製であり、プレス加工、スポット溶接等の手法によって製作されることが一般的である。ベース部材及びカバー部材がいずれも金属製である場合、両部材において金属製のステー（固定部材）を適宜設けることによって、ベース部材に対してカバー部材を容易に固定することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－０１３３３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、防塵カバーの軽量化、防塵カバーに発生する錆の抑制、及び、コンバインの意匠性向上、等を目的として、カバー部材を樹脂製に変更することが検討されている。しかしながら、樹脂製のカバー部材は、従来のような金属製のステーを設けることが困難であった。このため、カバー部材を樹脂製とした場合、ベース部材に対して従来と同じ方法でカバー部材を固定することは困難であった。
【０００５】
本開示は、ベース部材及び樹脂製のカバー部材によって構成された防塵カバーを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の作業機は、機体の側部を覆う防塵カバーを備える。前記防塵カバーは、前記機体を構成する機体フレームに取り付けられるベース部材と、前記ベース部材に固定される樹脂製のカバー部材と、を備える。前記ベース部材は、前記機体フレームに対面する第１面及び前記第１面の裏側に形成される第２面を有するベース板と、前記ベース板の前記第２面側に設けられる第１固定部と、を備える。前記カバー部材は、前記第２面に対向する外板と、前記外板から前記ベース部材側に延びる側板と、前記側板に設けられる第２固定部と、を備える。前記第１固定部は、前記第２固定部を固定する第１固定面を有し、前記第２固定部は、前記第１固定面に対面する第２固定面を有する。前記第２固定面の垂線は、前記第１面の垂線と直交する。前記側板は、前記第１面に直交する方向から見た場合に湾曲形状を有する湾曲部を含む。前記湾曲部において、前記第２固定面は、前記側板の内面から離間して設けられる。
【発明の効果】
【０００７】
本開示によれば、ベース部材及び樹脂製のカバー部材によって構成された防塵カバーを提供することができる。
【図面の簡単な説明】
【０００８】

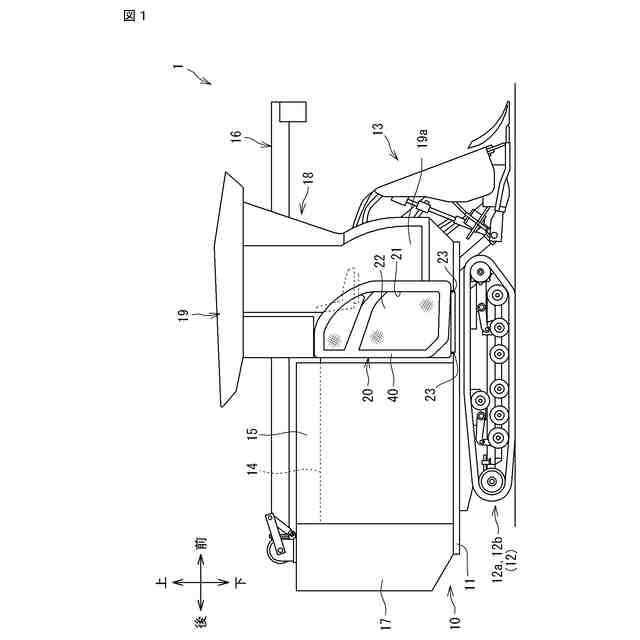

図１は、本開示の一実施形態に係る作業機を示す右側面図である。
図２は、本開示の一実施形態に係る作業機の内部構造を示す部分拡大右側面図である。
図３は、防塵カバーを示す右側面図（外面図）である。

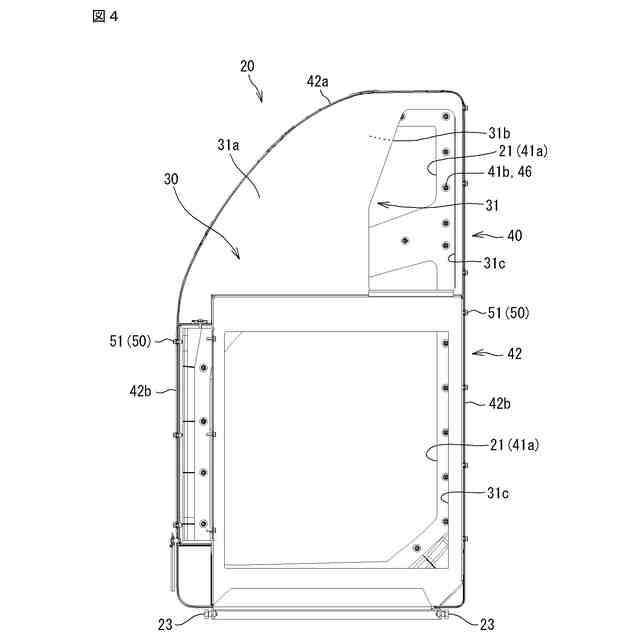

図４は、防塵カバーを示す左側面図（内面図）である。
図５は、右後方側から見た防塵カバーの分解斜視図である。
図６は、左後方側から見た防塵カバーの分解斜視図である。

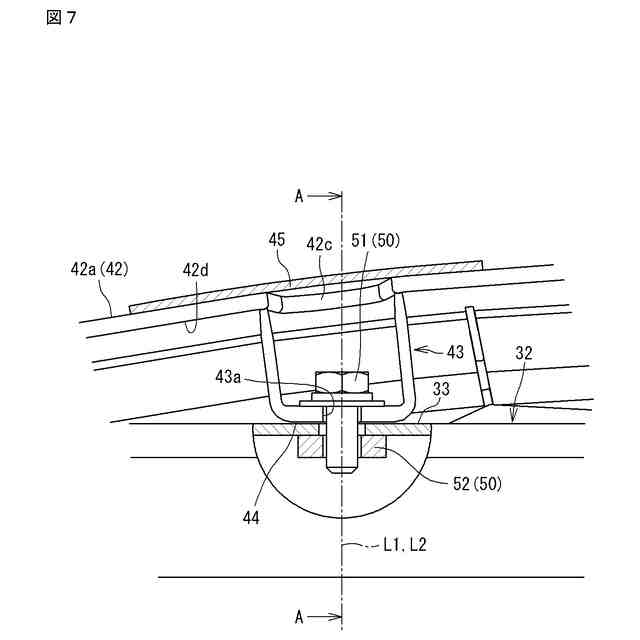

図７は、湾曲部における第１固定部及び第２固定部の固定状況を示す模式図である。

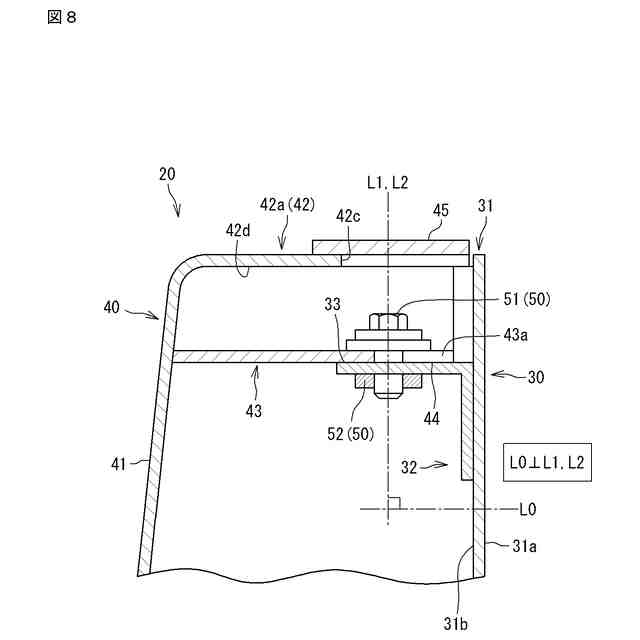

図８は、図７におけるＡ－Ａ線断面矢視図である。
図９は、直線部における第１固定部及び第２固定部の固定状況を示す模式図である。
図１０は、カバー部材における防塵網の固定状況を示す斜視図である。
【発明を実施するための形態】
【０００９】
＜本開示の実施形態の概要＞
以下、本開示の発明の実施形態の概要を列記して説明する。
（１）本開示の作業機は、機体の側部を覆う防塵カバーを備える。前記防塵カバーは、前記機体を構成する機体フレームに取り付けられるベース部材と、前記ベース部材に固定される樹脂製のカバー部材と、を備える。前記ベース部材は、前記機体フレームに対面する第１面及び前記第１面の裏側に形成される第２面を有するベース板と、前記ベース板の前記第２面側に設けられる第１固定部と、を備える。前記カバー部材は、前記第２面に対向する外板と、前記外板から前記ベース板側に延びる側板と、前記側板の内面側に設けられる第２固定部と、を備える。前記第１固定部は、前記第２固定部を固定する第１固定面を有し、前記第２固定部は、前記第１固定面に対面する第２固定面を有する。前記側板は、前記第１面に直交する方向から見た場合に湾曲形状を有する湾曲部を含む。前記湾曲部において、前記第２固定面は、前記側板の内面から離間して設けられ、かつ、前記第２固定面の垂線は、前記第１面の垂線と直交する。
【００１０】
前記構成によれば、ベース部材及び樹脂製のカバー部材によって構成された防塵カバーを提供することができる。
（【００１１】以降は省略されています）
