公開番号2025087795
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025033566,2024558403
出願日2025-03-04,2024-06-24
発明の名称位置検出装置
出願人株式会社ワコム
代理人弁理士法人そらおと
主分類G06F 3/041 20060101AFI20250603BHJP(計算;計数)
要約【課題】折り畳み式のディスプレイを含み、かつ、EMR方式による電磁誘導ペンの位置検出に対応する位置検出装置を提供する。
【解決手段】本発明による位置検出装置は、パネル面上におけるペンの位置を電磁誘導作用により検出する位置検出装置であって、表示画像生成層と、第1の電極層と、第2の電極層と、サポートプレートと、を含む。1以上の第1の電極はサポートプレートに形成され、1以上の第1の電極はサポートプレートの一方表面に一層で形成され、1以上の第2の電極はサポートプレートの他方表面に一層で形成され、サポートプレートの一方表面に形成された複数のパッドをさらに含み、1以上の第1の電極のそれぞれは、同一面内の配線によって複数のパッドのいずれかに接続され、1以上の第2の電極のそれぞれはサポートプレートに設けられたビア導体によって前記複数のパッドのいずれかに接続される。
【選択図】図15
特許請求の範囲【請求項１】

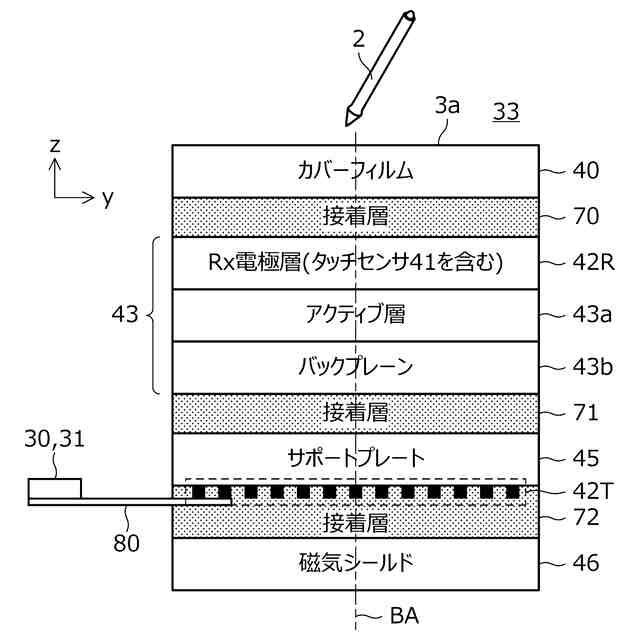

パネル面上におけるペンの位置を電磁誘導作用により検出する位置検出装置であって、
駆動回路による制御に従って表示画像を生成する表示画像生成層と、
第１の方向に並べて配置された複数の第１のコイルを構成する１以上の第１の電極が配設された第１の電極層と、
前記第１の方向と交差する第２の方向に並べて配置された複数の第２のコイルを構成する１以上の第２の電極が配設された第２の電極層と、
前記パネル面に対して前記表示画像生成層よりも遠い位置に設けられたサポートプレートと、を含み、
前記１以上の第１の電極は、前記サポートプレートに形成され、
前記１以上の第１の電極は、前記サポートプレートの一方表面に一層で形成され、
前記１以上の第２の電極は、前記サポートプレートの他方表面に一層で形成され、

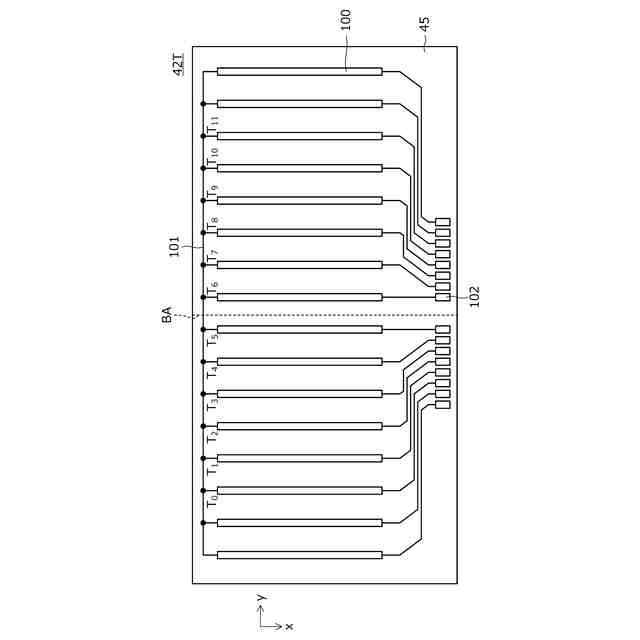

前記サポートプレートの前記一方表面に形成された複数のパッドをさらに含み、
前記１以上の第１の電極のそれぞれは、同一面内の配線によって前記複数のパッドのいずれかに接続され、
前記１以上の第２の電極のそれぞれは、前記サポートプレートに設けられたビア導体によって前記複数のパッドのいずれかに接続される、
位置検出装置。
続きを表示（約 710 文字）【請求項２】
パネル面上におけるペンの位置を電磁誘導作用により検出する位置検出装置であって、
駆動回路による制御に従って表示画像を生成する表示画像生成層と、
第１の方向に並べて配置された複数の第１のコイルを構成する１以上の第１の電極が配設された第１の電極層と、
前記第１の方向と交差する第２の方向に並べて配置された複数の第２のコイルを構成する１以上の第２の電極が配設された第２の電極層と、

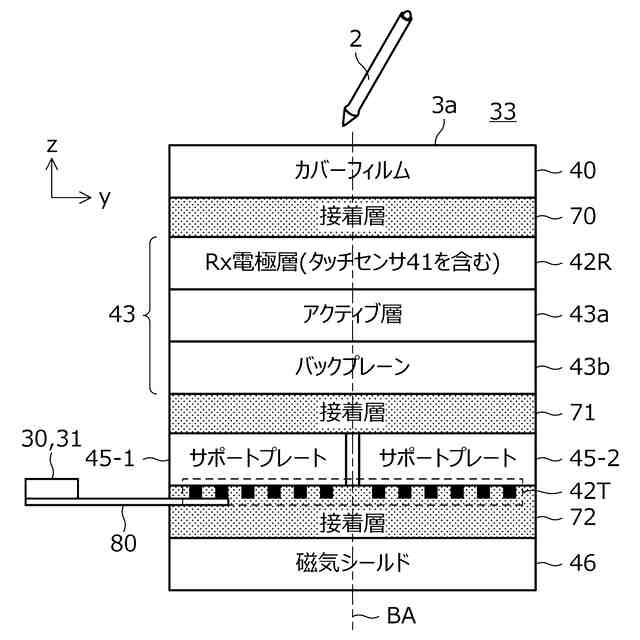

前記パネル面に対して前記表示画像生成層よりも遠い位置に設けられたサポートプレートと、を含み、
前記１以上の第１の電極は、前記サポートプレートの一方表面に一層で形成された部分と、前記サポートプレートの他方表面に一層で形成された部分とが前記サポートプレートに設けられたビア導体によって相互に接続されてなる構成を有し、
前記１以上の第２の電極は、前記サポートプレートの一方表面に一層で形成された部分と、前記サポートプレートの他方表面に一層で形成された部分とが前記サポートプレートに設けられたビア導体によって相互に接続されてなる構成を有する、
位置検出装置。
【請求項３】
前記サポートプレートの前記一方表面に形成された複数のパッドをさらに含み、
前記１以上の第１の電極のそれぞれは、前記サポートプレートの一方表面に形成された配線によって前記複数のパッドのいずれかに接続され、
前記１以上の第２の電極のそれぞれは、前記サポートプレートの一方表面に形成された配線によって前記複数のパッドのいずれかに接続される、
請求項２に記載の位置検出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は位置検出装置及びセンサに関し、特に、電磁誘導方式（ＥＭＲ方式）によりペンの位置検出を行う位置検出装置及びセンサに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

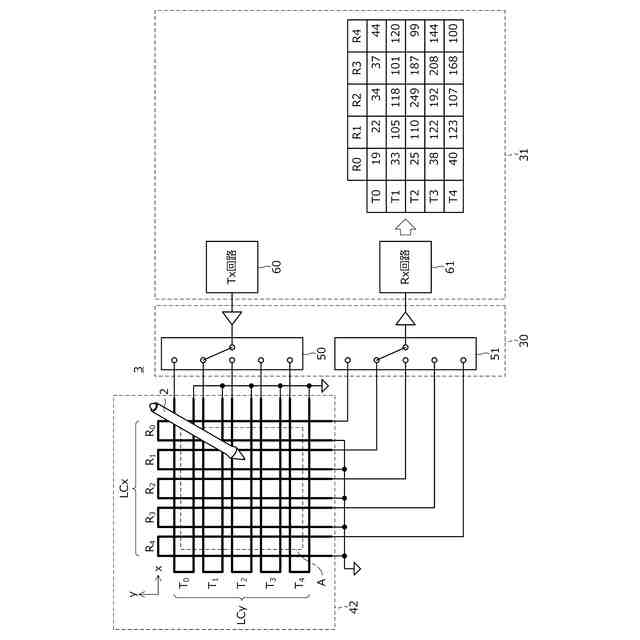

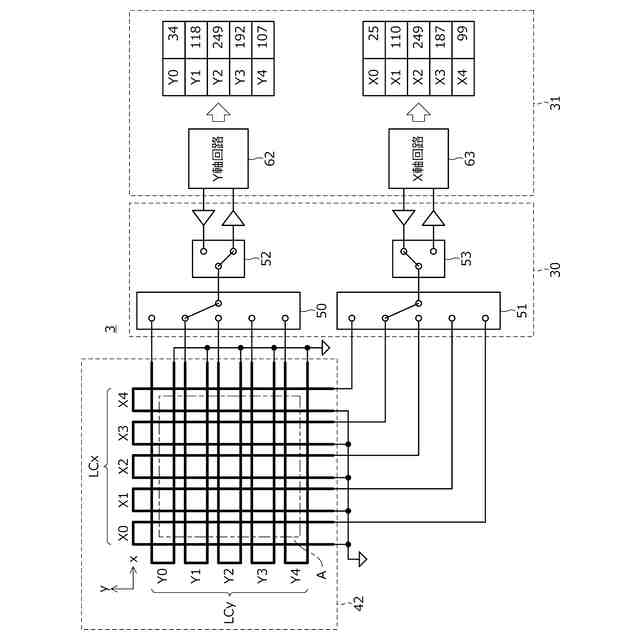

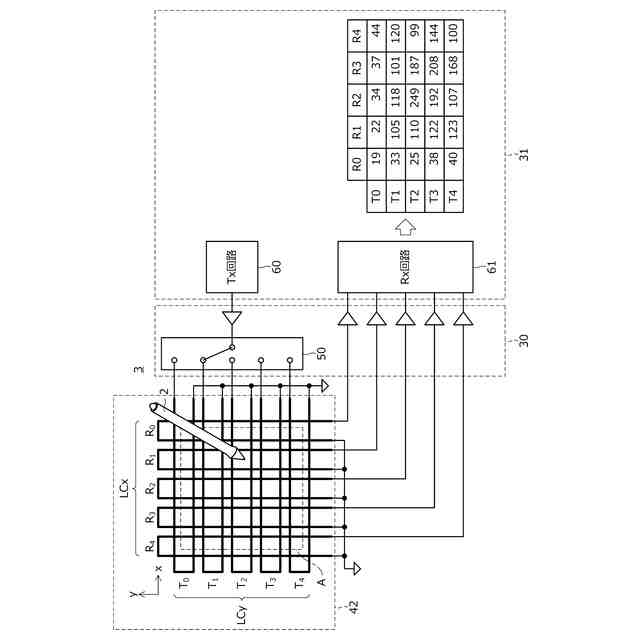

タブレット端末などのパネル面上における電磁誘導ペンの位置を検出するための方式の１つとして、ＥＭＲ方式が知られている。ＥＭＲ方式による位置検出装置は、Ｘ方向に並べられたＸコイルと、Ｙ方向に並べられたＹコイルとを含むＥＭＲセンサを有し、ＥＭＲセンサと電磁誘導ペンの間の電磁誘導作用により、電磁誘導ペンの位置を導出するよう構成される。特許文献１には、ＥＭＲセンサの一例が開示されている。これらの文献に開示されているように、ＥＭＲセンサは一般に、ディスプレイの下側（パネル面から遠い側）に配置される。また、ディスプレイの上側（パネル面から近い側）には、パネル面上における指の位置を検出するためのタッチセンサが配置される。
【０００３】
また、近年、折り畳み式のディスプレイ（フォルダブルディスプレイ）が登場している。特許文献２，３には、折り畳み式のディスプレイの例が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０３３５４３号公報
米国特許出願公開第２０２３－００７１２２９号明細書
米国特許出願公開第２０２１―０２０８７０９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献２，３に開示されるような折り畳み式のディスプレイをＥＭＲ方式による電磁誘導ペンの位置検出に対応させる場合、ＥＭＲセンサも折り畳めるように構成する必要があることになる。しかしながら、特許文献１に記載されるような（ディスプレイから見て）外付けのＥＭＲセンサは、このような要請に応えることはできない。ディスプレイとは別工程で製造されるＥＭＲセンサ内の配線を、ディスプレイの折り畳み軸に対して厳密に位置決めすることが困難であるからである。
【０００６】
したがって、本発明の目的の一つは、折り畳み式のディスプレイを含み、かつ、ＥＭＲ方式による電磁誘導ペンの位置検出に対応する位置検出装置及びセンサを提供することにある。
【０００７】
また、従来のＥＭＲセンサでは、Ｘコイル、Ｙコイルともに、隣接するコイル間で配線の重なり合う部分がある。つまり、Ｘコイル、Ｙコイルともに多層構造であり、その分、ＥＭＲセンサ及びディスプレイを含む構造体の厚みが大きくなってしまうので、改善が必要とされていた。
【０００８】
したがって、本発明の目的の他の一つは、ＥＭＲセンサを含む構造体の薄型化を実現できる位置検出装置及びセンサを提供することにある。
【課題を解決するための手段】
【０００９】

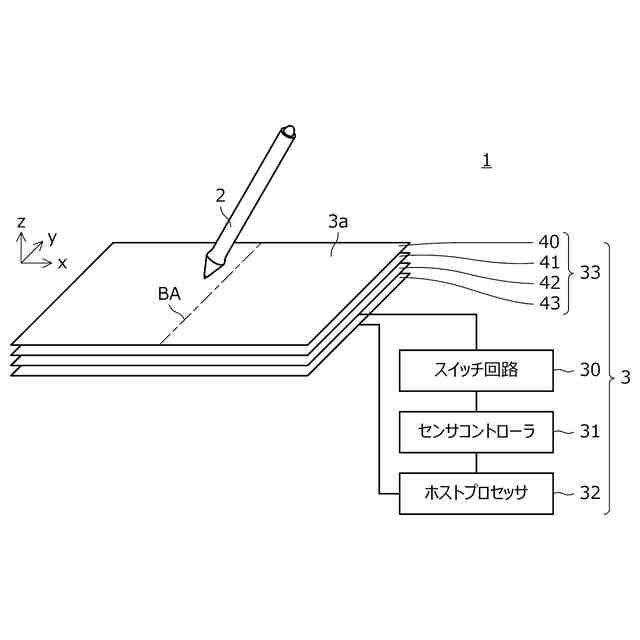

本発明の第１の側面による位置検出装置は、パネル面上におけるペンの位置を電磁誘導作用により検出する位置検出装置であって、駆動回路による制御に従って表示画像を生成する表示画像生成層と、第１の方向に並べて配置された複数の第１のコイルを構成する１以上の第１の電極が配設された第１の電極層と、前記表示画像生成層を中心に前記第１の電極層が設けられた側とは反対側に、前記第１の方向と交差する第２の方向に並べて配置された複数の第２のコイルを構成する１以上の第２の電極が配設された第２の電極層と、を含む位置検出装置である。
【００１０】
本発明の第２の側面による位置検出装置は、パネル面上におけるペンの位置を電磁誘導作用により検出する位置検出装置であって、駆動回路による制御に従って表示画像を生成する表示画像生成層と、第１の方向に並べて配置された複数の第１のコイルを構成する１以上の第１の電極が配設された第１の電極層と、前記第１の方向と交差する第２の方向に並べて配置された複数の第２のコイルを構成する１以上の第２の電極が配設された第２の電極層と、を含み、前記１以上の第２の電極は、前記表示画像生成層の一方表面に一層で形成される、位置検出装置である。
（【００１１】以降は省略されています）
