公開番号2025087491
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202190
出願日2023-11-29
発明の名称座標回転処理装置、位相限定相関演算装置およびそれらの方法、プログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G06F 17/14 20060101AFI20250603BHJP(計算;計数)
要約【課題】2つの入力ベクトルの偏角の差を新たな偏角とし、それら入力ベクトルに依存しない大きさ(強さ)を有する出力ベクトルを得る回路を小規模で実現する座標回転処理装置、位相限定相関演算装置およびそれらの方法とプログラムを提供する。
【解決手段】二つの画像の対応付けのための位相限定相関演算装置に利用することができる座標回転処理装置100であって、CORDIC処理部101は、第1入力ベクトルに基づくベクトルと直交座標が(N,0)で表される正規化ベクトルを入力して、第1入力ベクトルの偏角を有する正規化第1ベクトルを得る第1位相処理と、CORDIC処理部に、第2入力ベクトルと正規化第1ベクトルに基づくベクトルを入力して、第1入力ベクトルと第2入力ベクトルの偏角の差を偏角とする出力ベクトルを得る第2位相処理と、を行う。
【選択図】図1
特許請求の範囲【請求項１】
２つのベクトルの入力に応じて、前記２つのベクトルのうちの一方のベクトルを他方のベクトルの偏角だけ回転した偏角と、前記一方のベクトルの大きさにスケーリング係数を乗じた大きさとを有するベクトルを出力するＣＯＲＤＩＣ処理部と、
前記ＣＯＲＤＩＣ処理部を用いて、第１入力ベクトルと、直交座標が（Ｎ，０）で表される正規化ベクトルとから、前記第１入力ベクトルの偏角と前記正規化ベクトルの大きさに前記スケーリング係数を乗じた大きさとを有する正規化第１ベクトルを生成する第１位相処理手段と、
前記ＣＯＲＤＩＣ処理部を用いて、第２入力ベクトルと前記正規化第１ベクトルとから、前記正規化第１ベクトルを前記第２入力ベクトルの偏角だけ回転した偏角と前記正規化第１ベクトルの大きさに前記スケーリング係数を乗じた大きさとを有する出力ベクトルを生成する第２位相処理手段と、を備えることを特徴とする座標回転処理装置。
続きを表示（約 1,500 文字）【請求項２】
前記スケーリング係数は前記ＣＯＲＤＩＣ処理部の回転回数に依存した係数であり、回転回数をｉとすると（１＋２
－２ｉ
）１／２で表される、ことを特徴とする請求項１に記載の座標回転処理装置。
【請求項３】
前記第１位相処理手段は、前記第１入力ベクトルと前記正規化ベクトルを前記ＣＯＲＤＩＣ処理部に入力して前記第１入力ベクトルの偏角の方向へ回転された前記正規化第１ベクトルを取得し、前記第２位相処理手段は、前記第２入力ベクトルと前記正規化第１ベクトルの共役のベクトルを前記ＣＯＲＤＩＣ処理部に入力することにより、前記第１入力ベクトルと前記第２入力ベクトルの偏角の差を偏角とする前記出力ベクトルを得ることを特徴とする請求項１に記載の座標回転処理装置。
【請求項４】
前記第１位相処理手段は、前記第１入力ベクトルと前記正規化ベクトルを前記ＣＯＲＤＩＣ処理部に入力して前記第１入力ベクトルの偏角と逆の方向へ回転された前記正規化第１ベクトルを取得し、前記第２位相処理手段は、前記第２入力ベクトルと前記正規化第１ベクトルを前記ＣＯＲＤＩＣ処理部に入力して前記第２入力ベクトルの偏角と同じ方向へ回転された前記出力ベクトルを取得することにより、前記第１入力ベクトルと前記第２入力ベクトルの偏角の差を偏角とする前記出力ベクトルを得ることを特徴とする請求項１に記載の座標回転処理装置。
【請求項５】
前記第１入力ベクトルまたは前記第２入力ベクトルの更新に応じて前記第１位相処理手段と前記第２位相処理手段のそれぞれが処理を実行して前記出力ベクトルを生成するように制御する制御手段をさらに備えることを特徴とする請求項１に記載の座標回転処理装置。
【請求項６】
前記第１位相処理手段が前記第１入力ベクトルの入力に応じて処理を実行し、前記第１位相処理手段が処理を実行した後は、前記第２位相処理手段が前記第２入力ベクトルの入力または前記第２入力ベクトルの更新に応じて処理を実行して前記出力ベクトルを生成するように制御する制御手段をさらに備えることを特徴とする請求項１に記載の座標回転処理装置。
【請求項７】
前記正規化第１ベクトルを表す直交座標データから、２つの軸のデータのうちの一方の軸のデータを用いて他方の軸のデータを用いずに前記正規化第１ベクトルを表す圧縮データを生成し保持部に保持する圧縮手段と、
前記保持部に保持された前記圧縮データの前記一方の軸のデータに基づいて前記直交座標データの前記他方の軸のデータを生成することにより、前記正規化第１ベクトルを復元して前記第２位相処理手段に提供するベクトル生成手段と、を更に備えることを特徴とする請求項１に記載の座標回転処理装置。
【請求項８】
前記直交座標データの２つの軸のデータのうち値が小さい方のデータの軸が前記一方の軸のデータとして用いられることを特徴とする請求項７に記載の座標回転処理装置。
【請求項９】
前記ベクトル生成手段は、前記一方の軸のデータから前記他方の軸のデータを生成するために、前記正規化第１ベクトルの強度を半径とする円軌道の関数、または、前記円軌道の近似関数、または、ルックアップテーブル、を用いることを特徴とする請求項７に記載の座標回転処理装置。
【請求項１０】
ベクトルを表す直交座標データの、それぞれが浮動小数で表現される第１のデータと第２のデータの指数部を共通化することにより、指数部が共通化された直交座標データを前記ＣＯＲＤＩＣ処理部に提供する共通化手段を更に備える、ことを特徴とする請求項１に記載の座標回転処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、座標回転処理装置、位相限定相関演算装置およびそれらの方法、プログラムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来から通信分野、画像・映像信号処理分野において、二つの信号や画像の対応付け（マッチング、位置合わせ）を行う技術がある。例えば、特許文献１のようにステレオビジョンにおける左側と右側の二つの画像における対象物の位置合わせをおこなうことにより測距や３次元計測が可能となる。また特許文献２のように登録されたマーカー画像を撮影画像から探索し位置合わせすることによって、例えばリソグラフィ装置の基板の位置決めが実施される。近年では、上述の計測精度や位置合わせ精度を向上するために撮像した画像の画素（ピクセル）よりも高精度なサブピクセル精度で、撮像対象や撮影条件に依存しないロバストな位置合わせの要求が高まっている。その要求に応えるために、位相限定相関関数を用いる手法が知られている（特許文献１ならびに非特許文献１）。
【０００３】
一方、位相限定相関関数を用いる手法は、二次元離散的フーリエ変換に要する計算量ならびに、二つの画像に対する位相演算（ベクトル演算）に要する計算量が多くなる。軽量なベクトル演算の手法として、ビットシフトと加減算の繰り返しのみで座標回転を実現することが可能な「ＣＯＲＤＩＣ」と呼ばれる座標データ回転演算器が非特許文献２に開示されている。また、特許文献３及び特許文献４には、ベクタモードのＣＯＲＤＩＣ及び回転モードのＣＯＲＤＩＣが開示されている。ベクタモードのＣＯＲＤＩＣは、直交座標を極座標に変換し、二次元座標の原点からの距離（絶対値）を出力する。回転モードのＣＯＲＤＩＣは、ベクタモードで得られた偏角情報を回転角として入力し、他の直交座標を回転角だけ回転した直交座標を出力する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－０７１９２２号公報
特開２０１７－０１５９９４号公報
特許第３２８３５０４号公報
特開２０１７－１２３０５７号公報
【非特許文献】
【０００５】
長嶋聖、青木孝文、樋口龍雄、小林孝次、「位相限定相関法に基づくサブピクセル画像マッチングの高性能化」、計測自動制御学会東北支部第２１８回研究集会（２００４．１０．９）、資料番号２１８－１５
J. E. Volder. "The CORDIC trigonometric computing technique", IRE Transactions on Electronic Computers, EC-8:330-334, 1959.
【発明の概要】
【発明が解決しようとする課題】
【０００６】
位相限定相関演算では二つの入力ベクトルの偏角の差を新たな偏角とする、正規化された出力ベクトルを生成する必要がある。特許文献３では、そのような出力ベクトルを生成する構成について何等示唆していない。また、特許文献４では、２つの入力ベクトルの偏角の差を持つ出力ベクトルを得ることはできるが、正規化された出力ベクトルを得るために正規化処理を行う回路（絶対値算出と除算を行う回路）が必要となり、回路規模が大きくなる。
【０００７】
本発明は、２つの入力ベクトルの偏角の差を新たな偏角とし、それら入力ベクトルに依存しない大きさ（強さ）を有する出力ベクトルを得る回路を小規模で実現することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の一態様による座標回転処理装置は、
２つのベクトルの入力に応じて、前記２つのベクトルのうちの一方のベクトルを他方のベクトルの偏角だけ回転した偏角と、前記一方のベクトルの大きさにスケーリング係数を乗じた大きさとを有するベクトルを出力するＣＯＲＤＩＣ処理部と、
前記ＣＯＲＤＩＣ処理部を用いて、第１入力ベクトルと、直交座標が（Ｎ，０）で表される正規化ベクトルとから、前記第１入力ベクトルの偏角と前記正規化ベクトルの大きさに前記スケーリング係数を乗じた大きさとを有する正規化第１ベクトルを生成する第１位相処理手段と、
前記ＣＯＲＤＩＣ処理部を用いて、第２入力ベクトルと前記正規化第１ベクトルとから、前記正規化第１ベクトルを前記第２入力ベクトルの偏角だけ回転した偏角と前記正規化第１ベクトルの大きさに前記スケーリング係数を乗じた大きさとを有する出力ベクトルを生成する第２位相処理手段と、を備える。
【発明の効果】
【０００９】
本発明によれば、２つの入力ベクトルの偏角の差を新たな偏角とし、それら入力ベクトルに依存しない大きさ（強さ）を有する出力ベクトルを得る回路を小規模で実現することができる。
【図面の簡単な説明】
【００１０】

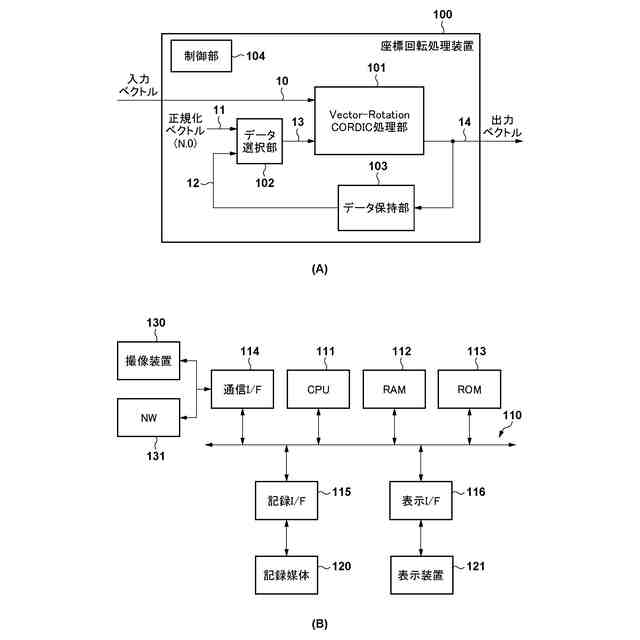

（Ａ）、（Ｂ）は、第１実施形態の座標回転処理装置の構成例を説明する図。
Ｖｅｃｔｏｒ－ＲｏｔａｔｉｏｎＣＯＲＤＩＣ処理部の構成例を示すブロック図。

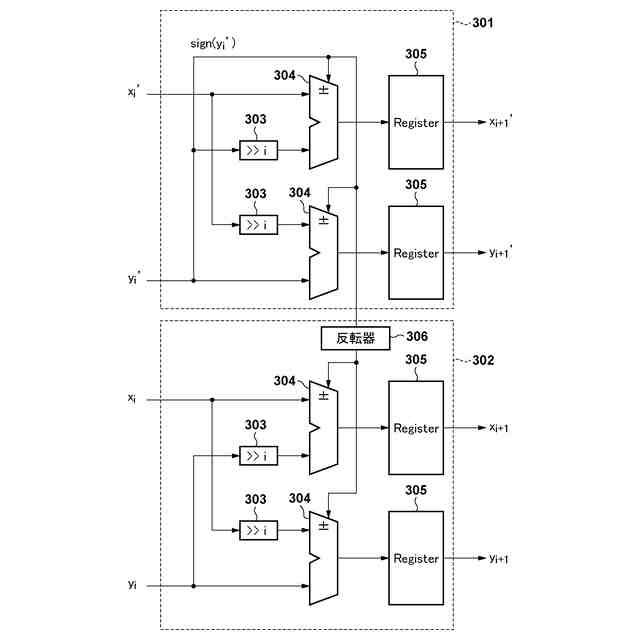

ＣＯＲＤＩＣ処理部を構成する座標回転演算ユニットの構成例を示すブロック図。

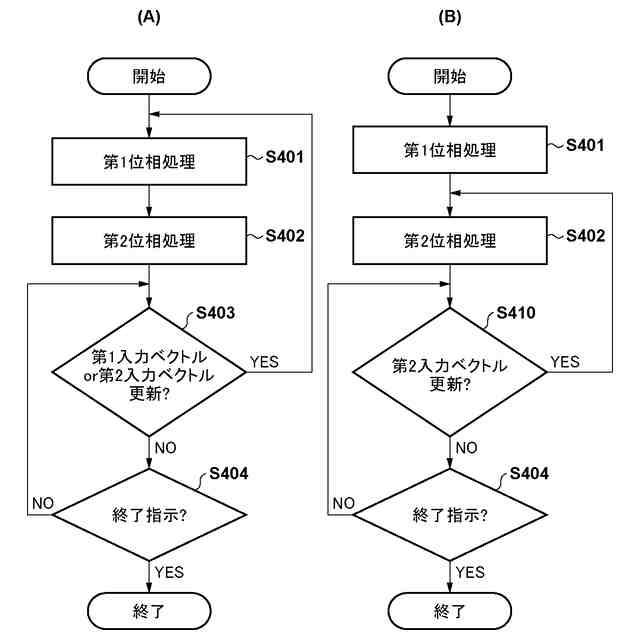

（Ａ）は第１実施形態の座標回転処理を示すフローチャート、（Ｂ）は第２実施形態の座標回転処理を示すフローチャート。

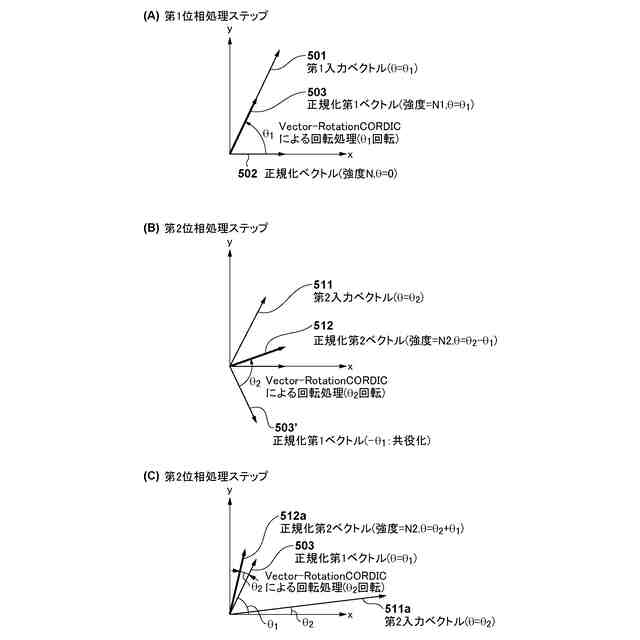

（Ａ）は第１位相処理のベクトル処理を示す図、（Ｂ）及び（Ｃ）は第２位相処理のベクトル処理を示す図。
第３実施形態の位相限定相関演算装置の構成例を示すブロック図。

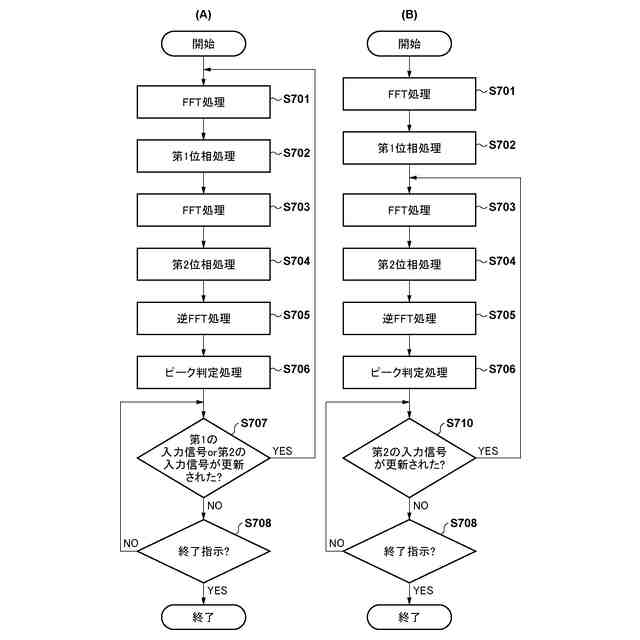

（Ａ）、（Ｂ）は第３実施形態の位相限定相関演算処理を示すフローチャート。

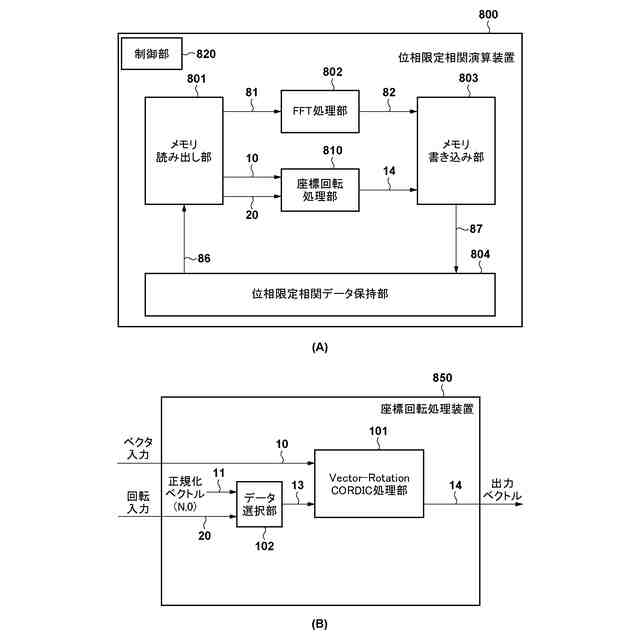

（Ａ）は第４実施形態の位相限定相関演算装置の構成例を示すブロック図、（Ｂ）は第４実施形態の座標回転処理部の構成例を示すブロック図。

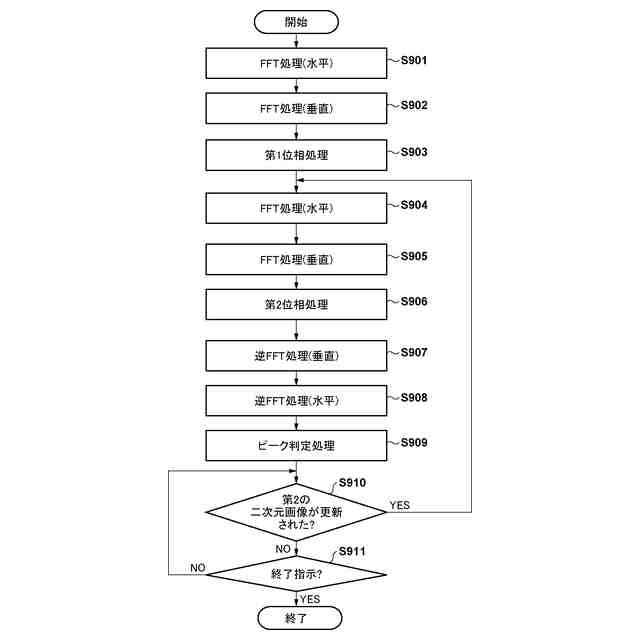

第４実施形態の位相限定相関演算処理を示すフローチャート。
第５実施形態の位相限定相関演算装置の構成例を示すブロック図。
第５実施形態の位相限定相関演算処理を示すフローチャート。
（Ａ）、（Ｂ）は、第５実施形態の位相限定相関演算処理の他の例を示すフローチャート。
第６実施形態の座標回転処理装置の構成例を示すブロック図。
（Ａ）は第６実施形態のベクトルデータ圧縮処理を説明する図、（Ｂ）と（Ｃ）は第７実施形態のベクトルデータ圧縮処理を説明する図。
第８実施形態の座標回転処理装置の構成例を示すブロック図。
第８実施形態における固定小数化データ処理を説明する図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
