公開番号2025086669
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200824
出願日2023-11-28
発明の名称撮像装置、撮像装置の制御方法、及びプログラム
出願人キヤノン株式会社
代理人個人
主分類H04N 23/60 20230101AFI20250602BHJP(電気通信技術)
要約【課題】RAW画像データを非対応の機器に出力した場合に機器の故障や誤動作とユーザに認識されることを防止する。
【解決手段】撮像装置は、RAW画像データを生成する第1の生成手段と、YCC形式のビデオフォーマットにおける画像領域に、生成されたRAW画像データとRAW画像データに対応するメタデータとを配置し、画像領域にてRAW画像データ及びメタデータが配置されていない領域にRAW画像データを現像処理した現像データとRAW画像データを出力していることを示す表示情報との少なくとも1つを配置する配置手段と、配置手段により配置されたRAW画像データ、メタデータ、現像データ、及び表示情報を出力する出力手段とを有する。
【選択図】図1
特許請求の範囲【請求項1】
RAW画像データを生成する第1の生成手段と、
YCC形式のビデオフォーマットにおける画像領域に、生成された前記RAW画像データと前記RAW画像データに対応するメタデータとを配置し、前記画像領域にて前記RAW画像データ及び前記メタデータが配置されていない領域に前記RAW画像データを現像処理した現像データと前記RAW画像データを出力していることを示す表示情報との少なくとも1つを配置する配置手段と、
前記配置手段により配置された前記RAW画像データ、前記メタデータ、前記現像データ、及び前記表示情報を出力する出力手段とを有することを特徴とする撮像装置。
続きを表示(約 1,300 文字)【請求項2】
前記RAW画像データを現像処理して前記現像データを生成する第2の生成手段を有することを特徴とする請求項1に記載の撮像装置。
【請求項3】
前記表示情報を生成する第3の生成手段を有することを特徴とする請求項1に記載の撮像装置。
【請求項4】
前記配置手段は、YCC形式のビデオフォーマットに従って前記現像データをYCC形式のビデオフォーマットにおける画像領域に配置するように切り替えるか否かを選択する表示情報を、前記画像領域にて前記RAW画像データ及び前記メタデータが配置されていない領域にさらに配置することを特徴とする請求項1に記載の撮像装置。
【請求項5】
前記出力手段の出力を受ける機器が前記RAW画像データに対応の機器である場合、前記配置手段は、前記画像領域にて前記RAW画像データ及び前記メタデータが配置されていない領域に前記現像データ及び前記表示情報を配置しないことを特徴とする請求項1に記載の撮像装置。
【請求項6】
前記出力手段の出力を受ける機器から取得した情報に基づいて、前記機器が前記RAW画像データに対応の機器であるか否かを判定する判定手段を有することを特徴とする請求項5に記載の撮像装置。
【請求項7】
前記撮像装置とは着脱可能で、前記現像データを表示する表示手段を有し、
前記撮像装置に前記表示手段が装着されていない場合、前記配置手段は、前記画像領域にて前記RAW画像データ及び前記メタデータが配置されていない領域に前記表示情報を配置することを特徴とする請求項1に記載の撮像装置。
【請求項8】
外部の機器に対して前記出力手段の出力を記録する記録コマンドを発行する発行手段を有し、
前記出力手段の出力を受ける機器が前記RAW画像データに非対応の機器である場合、前記発行手段は、前記記録コマンドの発行を行わないことを特徴とする請求項1に記載の撮像装置。
【請求項9】
外部の機器に対して前記出力手段の出力を記録する記録コマンドを発行する発行手段を有し、
前記出力手段の出力を受ける機器が前記RAW画像データに非対応の機器である場合、前記表示情報に前記記録コマンドを発行中であることを追加し、前記発行手段は前記記録コマンドの発行を行うことを特徴とする請求項1に記載の撮像装置。
【請求項10】
RAW画像データを生成する第1の生成手段と、
YCC形式のビデオフォーマットにおける画像領域に、生成された前記RAW画像データと前記RAW画像データに対応するメタデータとを配置し、前記画像領域にて前記RAW画像データ及び前記メタデータが配置されていない領域にYCC形式のビデオフォーマットに従って前記RAW画像データを現像処理した現像データをYCC形式のビデオフォーマットにおける画像領域に配置するように切り替えるか否かを選択する表示情報を配置する配置手段と、
前記配置手段により配置された前記RAW画像データ、前記メタデータ、及び前記表示情報を出力する出力手段とを有することを特徴とする撮像装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は、撮像装置、撮像装置の制御方法、及びプログラムに関する。
続きを表示(約 1,500 文字)【背景技術】
【0002】
画像と画像に関連した情報とを同時に出力する方法として、画像データに対してその画像データに対応したメタデータを埋め込む技術が知られている。特許文献1には、ビデオデータの1つ又は複数のクロミナンス部分にメタデータ(透かし情報)を埋め込む技術が開示されている。
【先行技術文献】
【特許文献】
【0003】
特表2013-520874号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
本発明は、RAW画像データを非対応の機器に出力した場合に機器の故障や誤動作とユーザに認識されることを防止することを目的とする。
【課題を解決するための手段】
【0005】
本発明に係る撮像装置は、RAW画像データを生成する第1の生成手段と、YCC形式のビデオフォーマットにおける画像領域に、生成された前記RAW画像データと前記RAW画像データに対応するメタデータとを配置し、前記画像領域にて前記RAW画像データ及び前記メタデータが配置されていない領域に前記RAW画像データを現像処理した現像データと前記RAW画像データを出力していることを示す表示情報との少なくとも1つを配置する配置手段と、前記配置手段により配置された前記RAW画像データ、前記メタデータ、前記現像データ、及び前記表示情報を出力する出力手段とを有することを特徴とする。
【発明の効果】
【0006】
本発明によれば、RAW画像データを非対応の機器に出力した場合に機器の故障や誤動作とユーザに認識されることを防止することができる。
【図面の簡単な説明】
【0007】
撮像装置の構成例を示す図である。
撮像装置の処理例を示すフローチャートである。

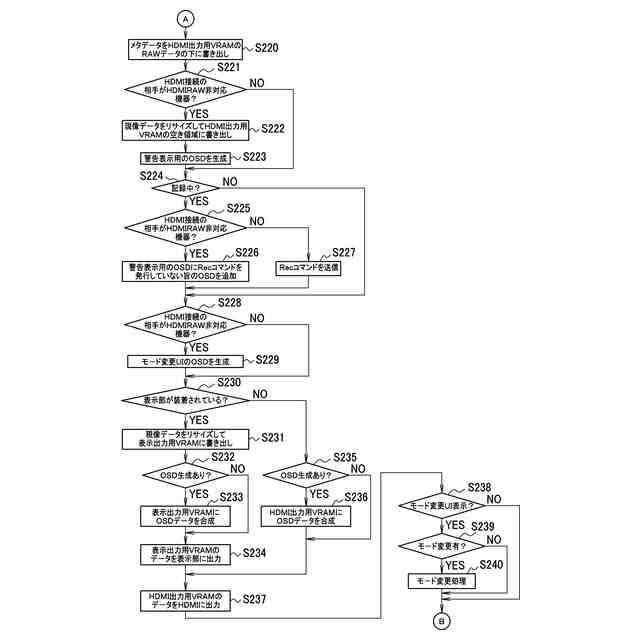

撮像装置の処理例を示すフローチャートである。

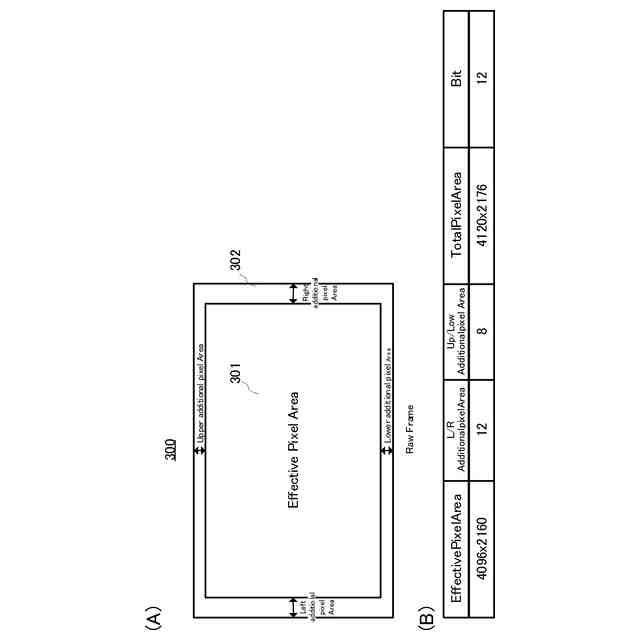

RAW画像データを説明する図である。

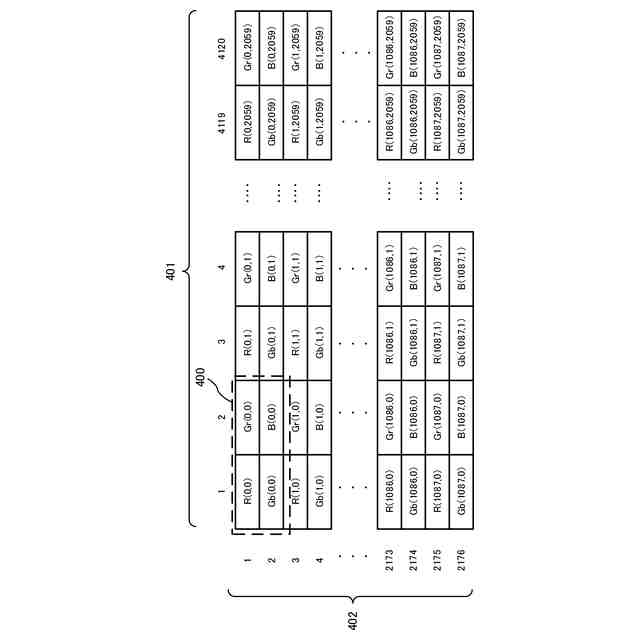

RAW画像データの詳細を説明する図である。

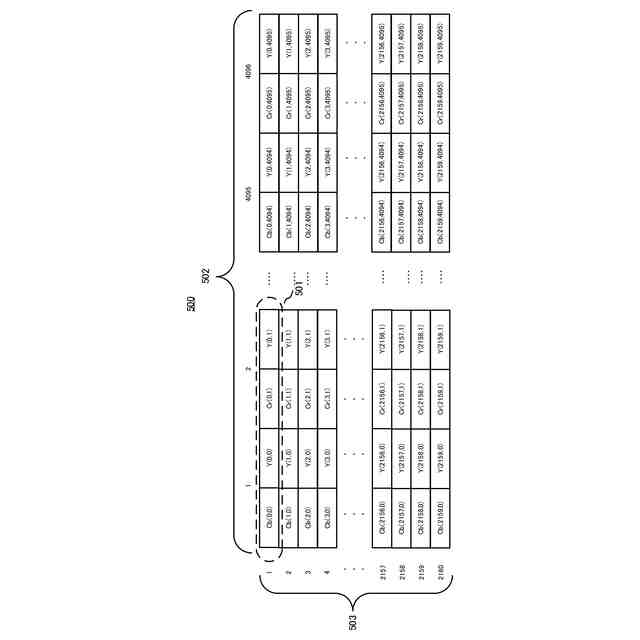

HDMI出力用のメモリ領域を説明する図である。

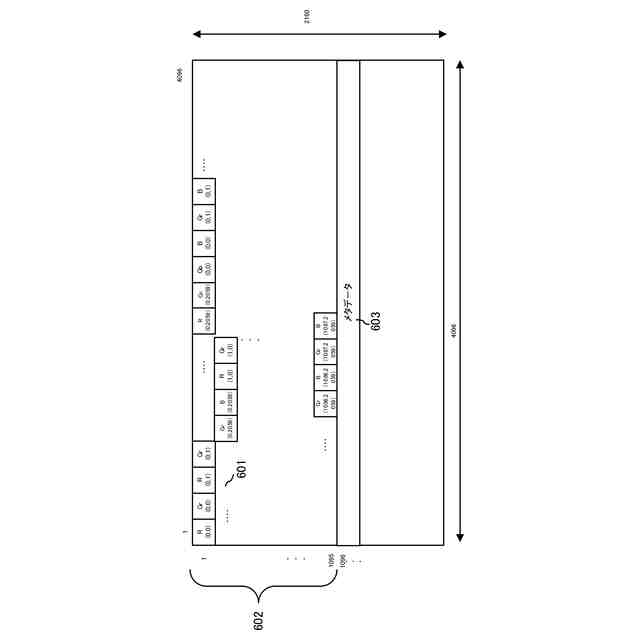

HDMI出力用のメモリ領域にRAW画像データを格納した状態を説明する図である。

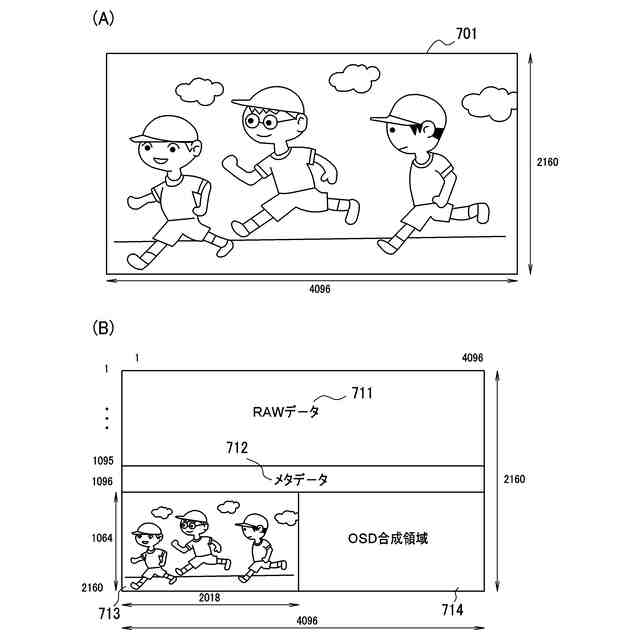

YCC縮小画像を説明する図である。

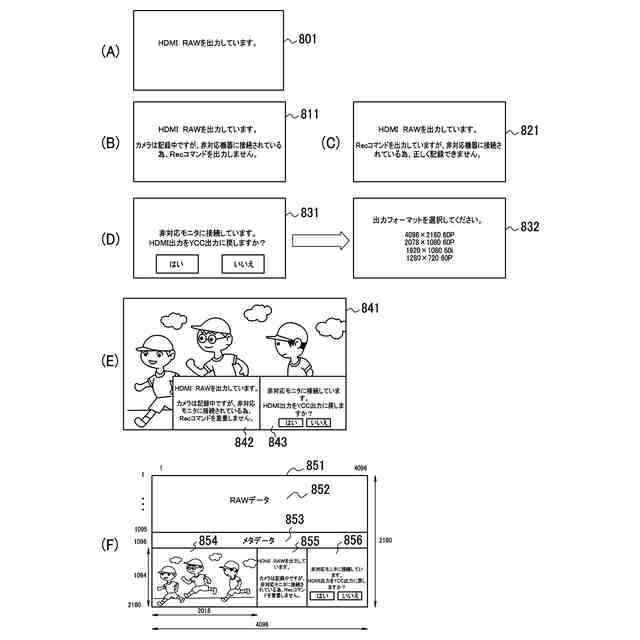

OSD表示を説明する図である。
【発明を実施するための形態】
【0008】
以下、本発明の実施形態を図面に基づいて説明する。
【0009】

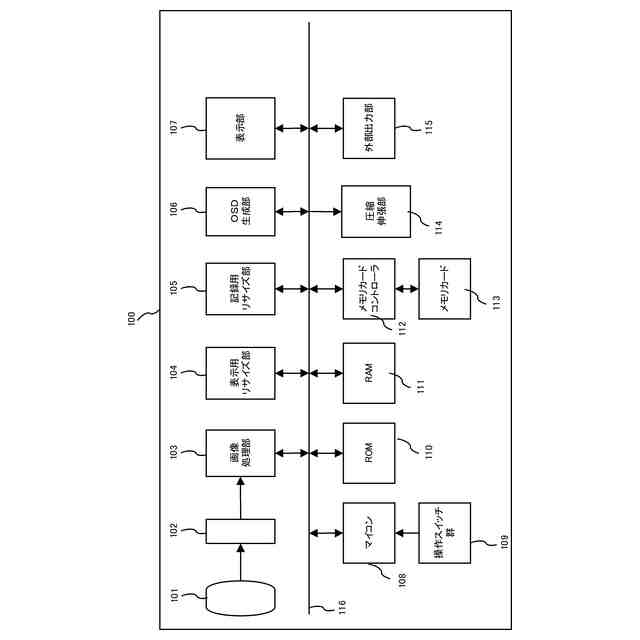

図1は、撮像装置100の構成例を示すブロック図である。
レンズユニット101は、集光のための固定レンズ群、変倍レンズ群、絞り、及び補正レンズ群等により構成される光学系である。補正レンズ群は、変倍レンズ群の動きで移動した結像位置を補正する機能と焦点調節を行う機能とを兼ね備えたレンズ群である。レンズユニット101によって、後述のイメージセンサー102の結像面上に被写体像が結像される。レンズユニット101は、撮像装置100とは着脱可能となっている。
【0010】
イメージセンサー102は、例えばCCDイメージセンサーやCMOSイメージセンサーなどの撮像素子であり、光を電荷に変換して撮像信号を生成する。イメージセンサー102により生成された撮像信号は、例えば画像処理部103へ出力される。なお、撮像素子として、撮像面上のすべての画素がそれぞれ一対の受光素子により構成され、各画素においてマイクロレンズにより形成された対の光学像を該一対の受光素子により光電変換できる、いわゆるデュアルピクセルタイプのものを用いてもよい。
(【0011】以降は省略されています)
