公開番号
2025086580
公報種別
公開特許公報(A)
公開日
2025-06-09
出願番号
2023200658
出願日
2023-11-28
発明の名称
電源管理回路および電子機器
出願人
ローム株式会社
代理人
個人
,
個人
主分類
H02M
3/155 20060101AFI20250602BHJP(電力の発電,変換,配電)
要約
【課題】異常に応じた適切な処理を実行できる電源管理回路および電子機器を提供する。
【解決手段】電源管理回路100は、第1ハイサイドトランジスタMH1および第1ローサイドトランジスタML1を含む第1出力段118_1と、第2ハイサイドトランジスタMH2および第2ローサイドトランジスタML2を含む第2出力段118_2と、第1ハイサイドトランジスタに流れる第1電流が第1ピークしきい値に達したか否かを検出する第1ピーク電流検出回路160_1と、第2ハイサイドトランジスタに流れる第2電流が第2ピークしきい値に達したか否かを検出する第2ピーク電流検出回路160_2と、を備える。第1出力段および第2出力段の動作は、第2モードにおいて、第1電流が第1ピークしきい値に達するべき検出期間内に、第1電流が第1ピークしきい値に達しないことが第1ピーク電流検出回路によって検出されたことに応じて停止する。
【選択図】図17
特許請求の範囲
【請求項1】
第1ハイサイドトランジスタおよび第1ローサイドトランジスタを含む第1出力段と、
第2ハイサイドトランジスタおよび第2ローサイドトランジスタを含む第2出力段と、
前記第1ハイサイドトランジスタに流れる第1電流が第1ピークしきい値に達したか否かを検出する第1ピーク電流検出回路と、
前記第2ハイサイドトランジスタに流れる第2電流が第2ピークしきい値に達したか否かを検出する第2ピーク電流検出回路と、を備え、
第1モードにおいて、前記第1出力段および前記第2出力段は、それぞれ個別の出力信号を生成するように独立して動作し、前記第1ピーク電流検出回路および前記第2ピーク電流検出回路が有効であり、
第2モードにおいて、前記第1出力段および前記第2出力段は、共通の出力信号を生成するように協働して動作し、前記第1ピーク電流検出回路が有効であり、
前記第1出力段および前記第2出力段の動作は、前記第2モードにおいて、前記第1電流が前記第1ピークしきい値に達するべき検出期間内に、前記第1電流が前記第1ピークしきい値に達しないことが前記第1ピーク電流検出回路によって検出されたことに応じて停止する、
電源管理回路。
続きを表示(約 880 文字)
【請求項2】
前記検出期間は、前記第2モードにおいて前記第1ハイサイドトランジスタおよび前記第2ハイサイドトランジスタがそれぞれターンオンしてから検出時間が経過するまでの期間である、
請求項1に記載の電源管理回路。
【請求項3】
前記第2ピーク電流検出回路は、前記第2モードにおいて無効である、
請求項1に記載の電源管理回路。
【請求項4】
前記第2モードにおいて、前記検出期間内に前記第1電流が前記第1ピークしきい値に達したことが前記第1ピーク電流検出回路によって検出された場合には、前記第1出力段および前記第2出力段の動作が継続する、
請求項1に記載の電源管理回路。
【請求項5】
前記第2モードにおいて前記第1出力段および前記第2出力段の動作を制御するコントローラをさらに備え、
前記コントローラは、前記検出期間内に前記第1電流が前記第1ピークしきい値に達しない場合、前記第1出力段および前記第2出力段の動作を停止させる、
請求項1に記載の電源管理回路。
【請求項6】
前記第1出力段および前記第2出力段の動作は、前記第2モードにおいて、前記検出期間内に前記第1電流が前記第1ピークしきい値に達しない場合、前記電源管理回路の外部に設けられたコントローラからの制御によって停止する、
請求項1に記載の電源管理回路。
【請求項7】
前記コントローラは、前記第2モードにおいて、前記第1出力段および前記第2出力段の動作を停止させてから一定時間が経過した場合に、前記第1ハイサイドトランジスタおよび前記第2ハイサイドトランジスタをそれぞれターンオンさせ、
前記第1ピーク電流検出回路は、前記一定時間が経過したあとの前記検出期間において前記第1電流を検出する、
請求項5に記載の電源管理回路。
【請求項8】
請求項1から7のいずれか一項に記載の電源管理回路を備えた、
電子機器。
発明の詳細な説明
【技術分野】
【0001】
本開示は、電源管理回路および電子機器に関する。
続きを表示(約 2,300 文字)
【背景技術】
【0002】
従来、2チャンネルのDC/DCコンバータを備え、第1モードにおいてこれらのDC/DCコンバータを別々に動作させ、第2モードにおいてこれらのDC/DCコンバータの出力を1系統にまとめて動作させる電源管理回路が提案されている(特許文献1を参照)。
【先行技術文献】
【特許文献】
【0003】
国際公開第2020/105429号公報
【0004】
[概要]
しかしながら、本発明者らは、以下の課題を認識するに至った。すなわち、特許文献1に記載の技術において、一方のチャンネルにおいて端子におけるワイヤの外れなどの異常が生じていると、第2モードでは2つチャンネルが1系統にまとめられているため、適切にその異常に検知できないことがあった。
【0005】
本開示はこうした状況に鑑みてなされたものであり、その例示的な目的の一つは、異常に応じた適切な処理を実行できる電源管理回路および電子機器を提供することにある。
【0006】
本開示のある態様は、電源管理回路である。電源管理回路は、第1ハイサイドトランジスタおよび第1ローサイドトランジスタを含む第1出力段と、第2ハイサイドトランジスタおよび第2ローサイドトランジスタを含む第2出力段と、第1ハイサイドトランジスタに流れる第1電流が第1ピークしきい値に達したか否かを検出する第1ピーク電流検出回路と、第2ハイサイドトランジスタに流れる第2電流が第2ピークしきい値に達したか否かを検出する第2ピーク電流検出回路と、を備える。第1モードにおいて、第1出力段および第2出力段は、それぞれ個別の出力信号を生成するように独立して動作し、第1ピーク電流検出回路および第2ピーク電流検出回路が有効である。第2モードにおいて、第1出力段および第2出力段は、共通の出力信号を生成するように協働して動作し、第1ピーク電流検出回路が有効である。第1出力段および第2出力段の動作は、第2モードにおいて、第1電流が第1ピークしきい値に達するべき検出期間内に、第1電流が第1ピークしきい値に達しないことが第1ピーク電流検出回路によって検出されたことに応じて停止する。
【0007】
本開示の別のある態様は、電子機器である。電子機器は、上記電源管理回路を備える。
【0008】
なお、以上の構成要素の任意の組合せ、本開示の表現を方法、装置、システムなどの間で変換したものもまた、本開示の態様として有効である。
【図面の簡単な説明】
【0009】

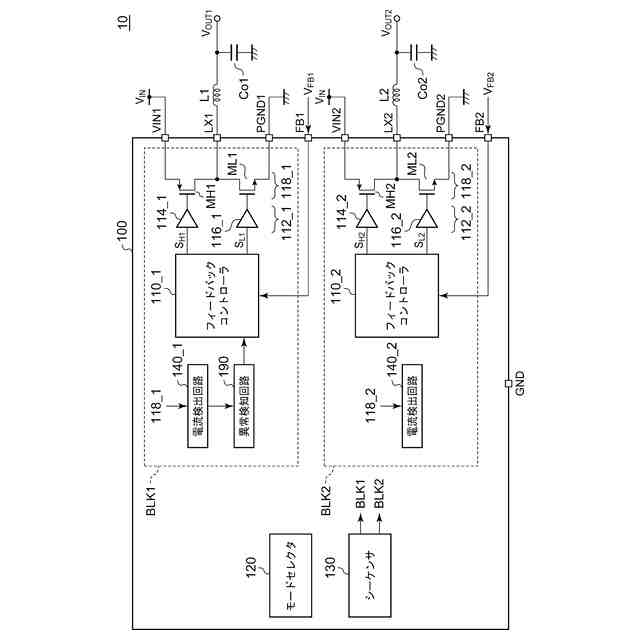

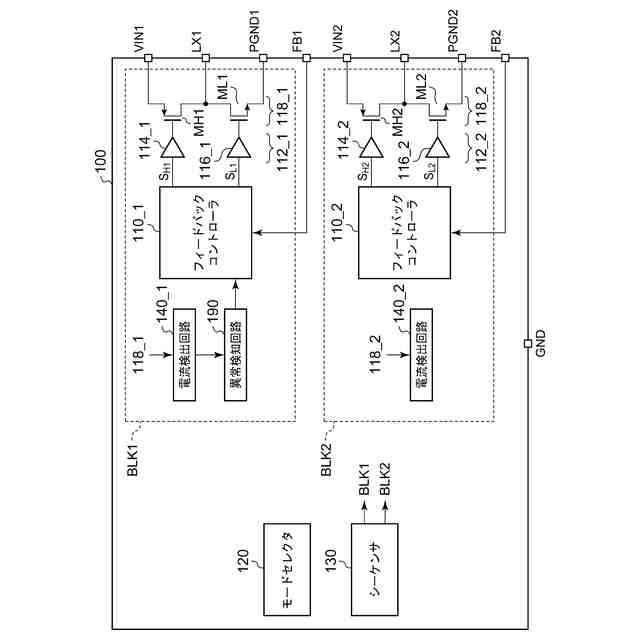

図1は、第1実施形態に係る電源管理回路のブロック図である。

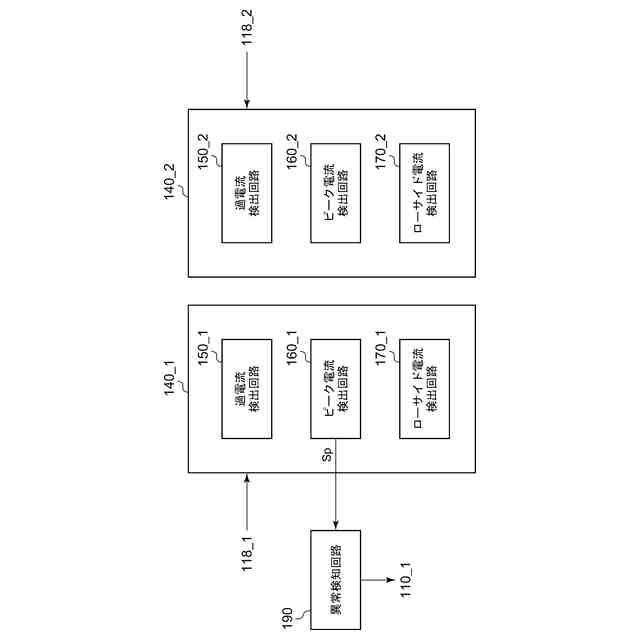

図2は、同実施形態に係る第1電流検出回路および第2電流検出回路のブロック図である。
図3は、第1モードにおける第1システムのブロック図である。

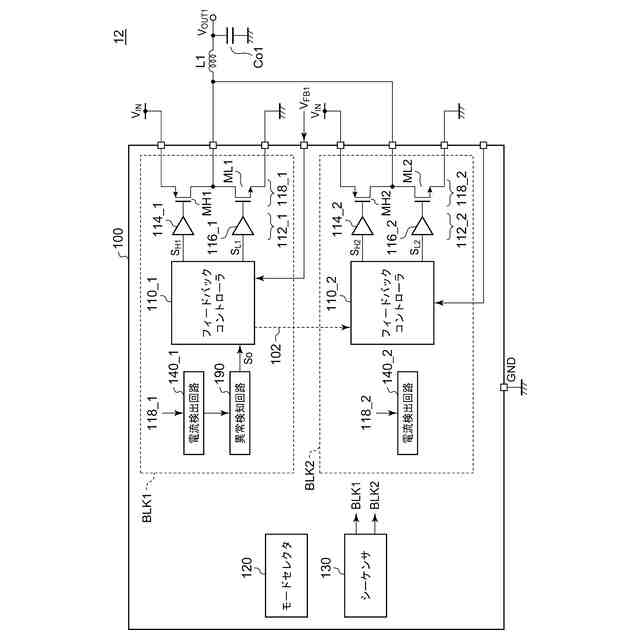

図4は、第2モードにおける第2システムのブロック図である。
図5は、第1モードにおける状態を示す図である。
図6は、第2モードにおける状態を示す図である。
図7は、第1モードにおける状態を示す図である。
図8は、第2モードにおける状態を示す図である。
図9は、第1モードにおける状態を示す図である。
図10は、第2モードにおける状態を示す図である。

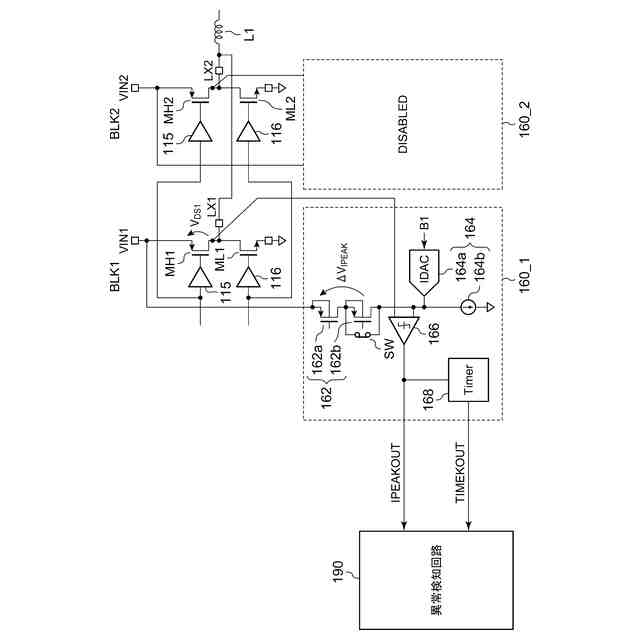

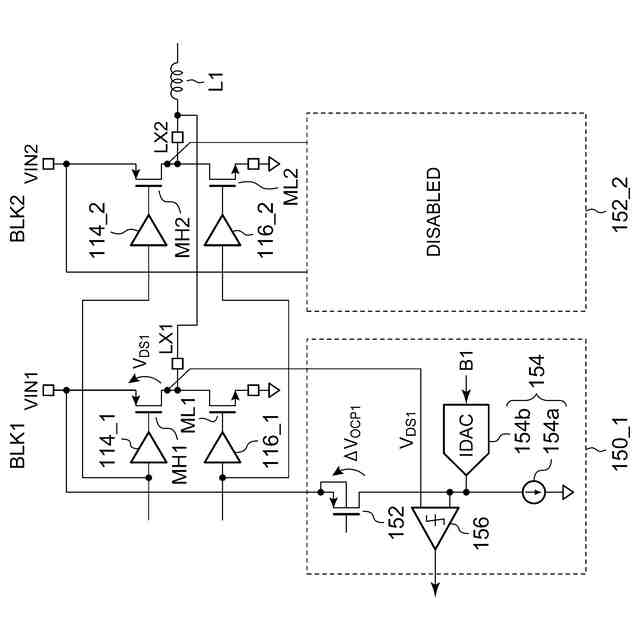

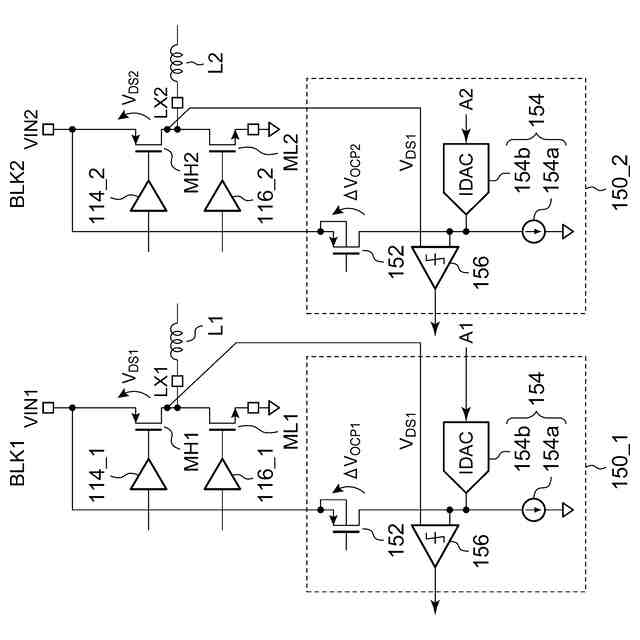

図11は、第2モードにおいて、第1出力ピンがオープンとなっているときの第1過電流検出回路の振る舞いの一例を説明するための図である。

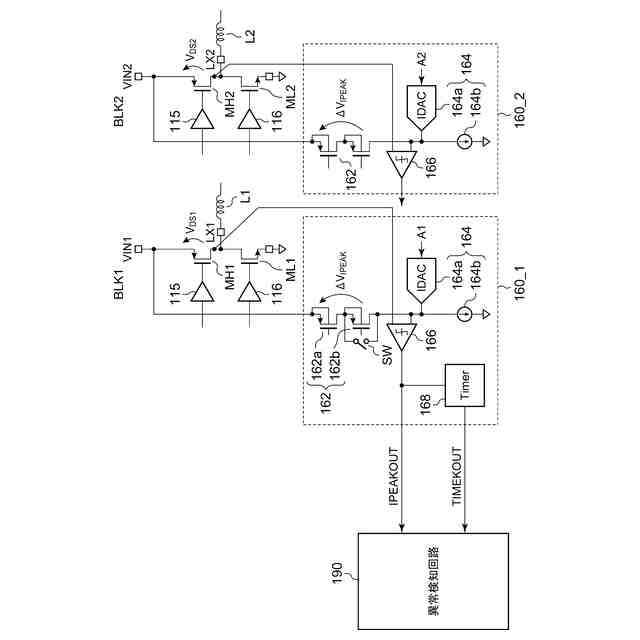

図12は、第2モードにおいて、第1出力ピンがオープンとなっているときの第1ピーク電流検出回路の振る舞いの一例を説明するための図である。
図13は、第1出力ピンがオープンとなっているときの参考技術に係る電源管理回路の動作の一例を示すタイミングチャートである。
図14は、第1出力ピンがオープンとなっているときの参考技術に係る電源管理回路の動作の他の一例を示すタイミングチャートである。

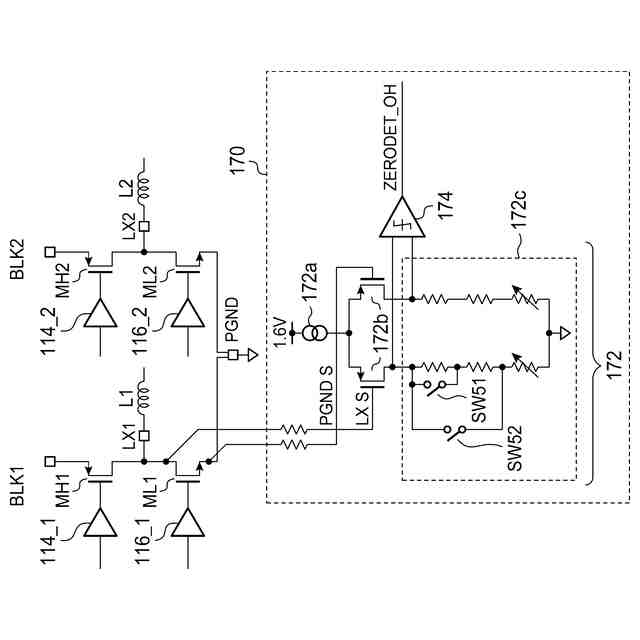

図15は、第2モードにおいて第1接地ピンがオープンとなっているときのローサイド電流検出回路の振る舞いの一例を説明するための図である。
図16は、第2モードにおいて第1接地ピンがオープンとなっているときのローサイド電流検出回路の動作の一例を説明するためのタイミングチャートである。

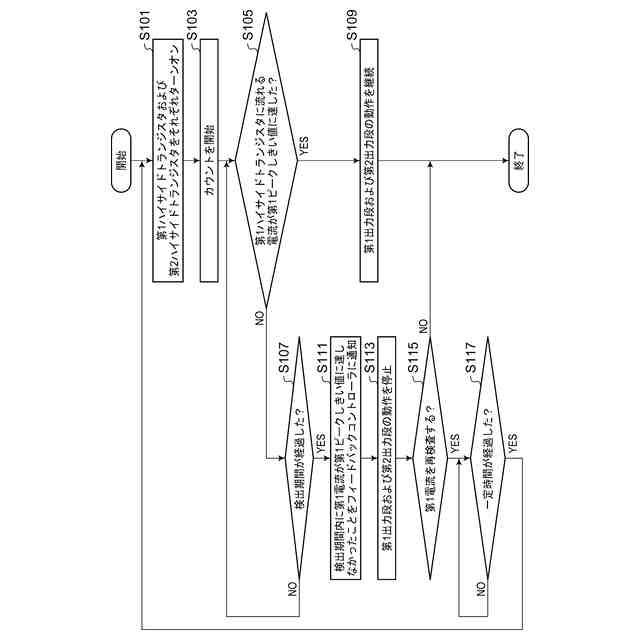

図17は、第1実施形態に係る電源管理回路の第2モードにおける動作の一例を説明するためのフローチャートである。
図18は、同実施形態に係る電源管理回路の動作の一例を示すタイミングチャートである。
図19は、第2実施形態に係る電子機器のブロック図である。
図20は、同実施形態に係る電子機器の第2モードにおける動作の一例を示すタイミングチャートである。
【0010】
[詳細な説明]
(概要)
本開示のいくつかの例示的な実施形態の概要を説明する。この概要は、後述する詳細な説明の前置きとして、実施形態の基本的な理解を目的として、1つまたは複数の実施形態のいくつかの概念を簡略化して説明するものであり、発明あるいは開示の広さを限定するものではない。この概要は、考えられるすべての実施形態の包括的な概要ではなく、すべての実施形態の重要な要素を特定することも、一部またはすべての態様の範囲を線引きすることも意図していない。便宜上、「一実施形態」は、本明細書に開示するひとつの実施形態(実施例や変形例)または複数の実施形態(実施例や変形例)を指すものとして用いる場合がある。
(【0011】以降は省略されています)
