公開番号2025085783
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2025046483,2024017383
出願日2025-03-21,2018-11-30
発明の名称屋根構造体
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E04B 1/343 20060101AFI20250529BHJP(建築物)
要約【課題】隙間塞ぎ材を備える屋根構造体において、意匠性を向上させることができる屋根構造体及び屋根構造体の施工方法を提供すること。
【解決手段】屋根構造体1は、先端が躯体10に対向して配置される屋根体4と、屋根体4の先端と躯体10との隙間を塞ぐ隙間塞ぎ材71と、屋根体4の先端と隙間塞ぎ材71とを接続する接続部材72と、を備え、接続部材72は、屋根体4の下方側から視認されないように、屋根体4の上部に配置される。
【選択図】図11
特許請求の範囲【請求項１】
先端が躯体に対向して配置される屋根体と、前記屋根体の先端と前記躯体との隙間を塞ぐ隙間塞ぎ材と、前記屋根体の先端と前記隙間塞ぎ材とを接続する接続部材と、を備える屋根構造体の施工方法であって、
前記接続部材と前記隙間塞ぎ材とを接続して隙間塞ぎユニットとしてユニット化させて組み立てる工程と、
前記ユニット化させて組み立てた前記隙間塞ぎユニットの前記接続部材の係止部を、前記屋根体の上面から上方に突出すると共に前記屋根体の先端側とは反対側に向けて開放するＬ字状に形成される引っ掛け部に係止させた状態で、前記ユニット化された前記隙間塞ぎユニットを前記屋根体の上面に配置する工程と、
前記隙間塞ぎユニットの前記接続部材の前記係止部を前記屋根体の前記引っ掛け部に係止させた状態で前記隙間塞ぎユニットを前記屋根体の上面に配置した後に、前記接続部材及び前記屋根体の上面を上方から下方に向けて貫通するネジ部材により、前記接続部材を前記屋根体の上面に固定する工程と、を含む屋根構造体の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、隙間塞ぎ部を有する屋根構造体及び屋根構造体の施工方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、屋根体と、屋根体と躯体との隙間を塞ぐ隙間塞ぎ材と、を備える屋根構造体が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第５９１４９０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の屋根構造体においては、屋根の下方側から視た場合に、隙間塞ぎ材と屋根体とを接続する接続部材の凹凸やネジが露出している。
そのため、隙間塞ぎ材を備える屋根構造体において、屋根構造体の下方側から視た場合の意匠性を向上させることが求められている。
【０００５】
本発明は、隙間塞ぎ材を備える屋根構造体において、意匠性を向上させることができる屋根構造体及び屋根構造体の施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】

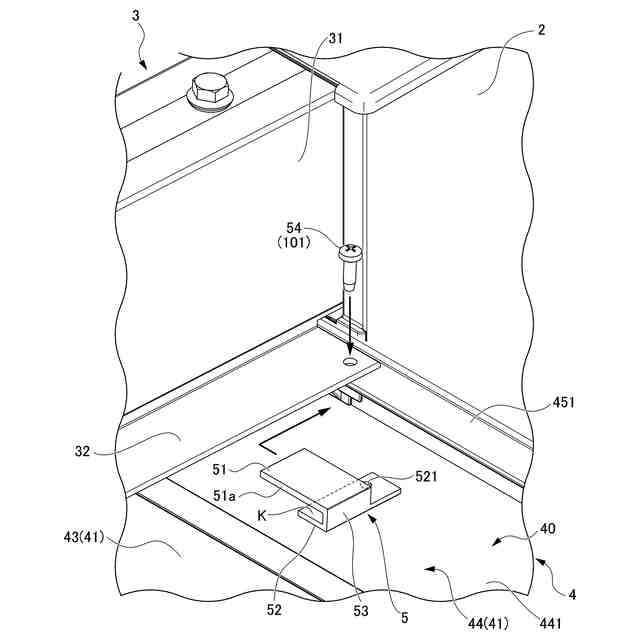

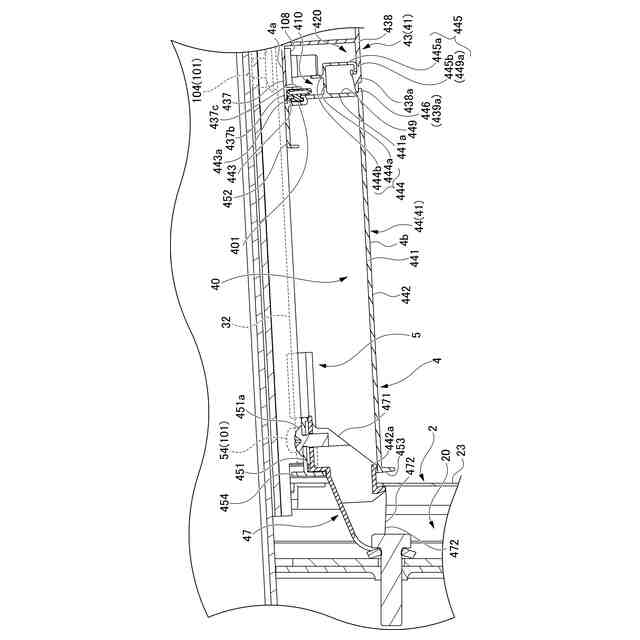

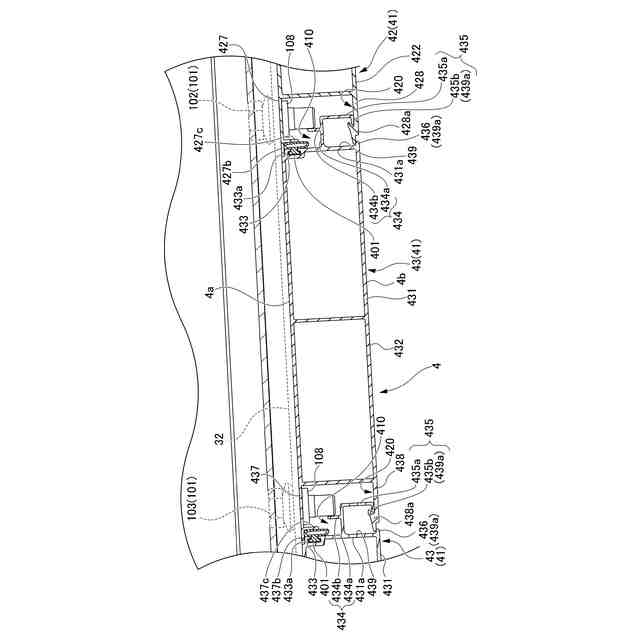

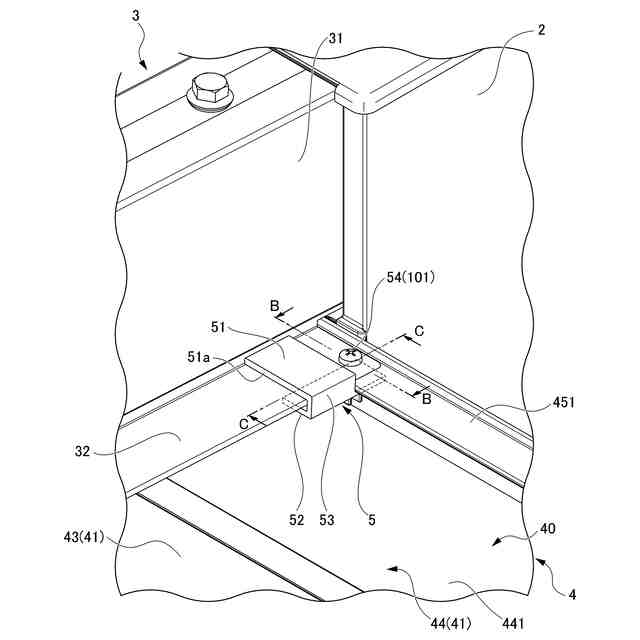

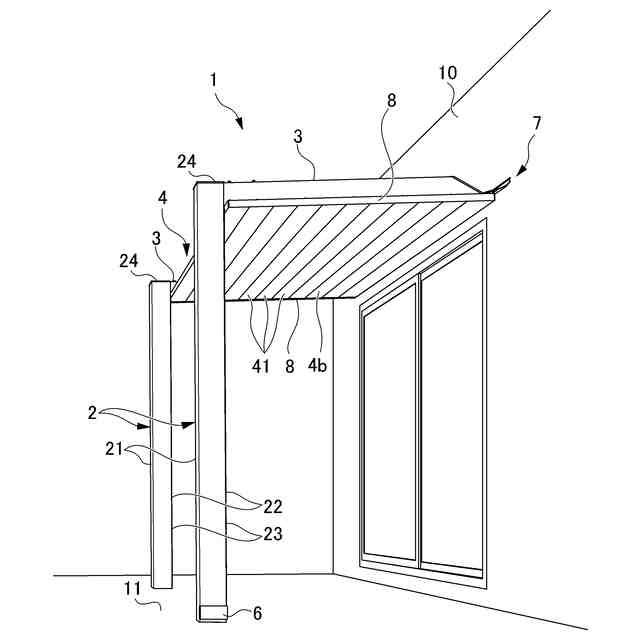

本発明は、先端が躯体（例えば、後述の躯体１０）に対向して配置される屋根体（例えば、後述の屋根体４）と、前記屋根体の先端と前記躯体との隙間を塞ぐ隙間塞ぎ材（例えば、後述の隙間塞ぎ材７１）と、前記屋根体の先端と前記隙間塞ぎ材とを接続する接続部材（例えば、後述の取付枠体７２）と、を備え、前記接続部材は、前記屋根体の上部に配置される屋根構造体（例えば、後述のテラス１）に関する。
【０００７】
また、前記隙間塞ぎ材の基端側には、前記接続部材が接続され、前記接続部材は、前記屋根体の上面に固定されることが好ましい。
【０００８】
また、前記接続部材は、前記屋根体の上面の先端側に設けられた引っ掛け部（例えば、後述の引っ掛け片４２３）に係止可能な係止部（例えば、後述の係止突起７４３）を有することが好ましい。
【０００９】
また、前記接続部材は、前記屋根体の先端縁が延びる方向に沿って長尺状に形成される第１部材（例えば、後述の第１取付枠７３）と、前記屋根体の先端縁が延びる方向に沿って前記第１部材の長手方向に間隔をおいて複数並んで配置される複数の第２部材（例えば、後述の第２取付枠７４）と、を有し、前記接続部材は、前記第１部材と前記複数の第２部材とが前記隙間塞ぎ材の基端側の部分を挟み込んだ状態で、前記隙間塞ぎ材を固定することが好ましい。
【００１０】
また、前記第１部材と前記第２部材とは、前記第１部材及び前記第２部材を上下方向に貫通すると共に頭部（例えば、後述のネジ頭部７４２ｂ）が下部に配置されるネジ部材（例えば、後述のネジ部材７４２ａ）により固定され、前記ネジ部材の頭部は、前記第１部材と前記第２部材とで前記隙間塞ぎ材を固定した状態において、前記屋根体の上方側に配置されることが好ましい。
（【００１１】以降は省略されています）
