公開番号2025085334
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023199139
出願日2023-11-24
発明の名称コネクタホルダおよびワイヤハーネス
出願人住友電装株式会社
代理人個人,個人
主分類H01R 13/73 20060101AFI20250529BHJP(基本的電気素子)
要約【課題】第2コネクタを第1コネクタに挿入する際にクランプ部に掛かる負荷を軽減可能としたコネクタホルダおよびワイヤハーネスを提供する。
【解決手段】コネクタホルダ11は、第1コネクタ12を保持する保持部21と、取付対象Tの固定面Taに形成された貫通孔に固定されるクランプ部22と、取付対象Tに固定されない態様で取付対象Tに対し自身の弾性によって弾性的に接触する弾性接触部23と、を備える。保持部21にて保持する第1コネクタ12には、第2コネクタ13が固定面Taに沿った挿入方向D2に向かって挿入される。挿入方向D2に直交し、かつ、クランプ部22と同位置にある第1の仮想平面P1を基準として、第1の仮想平面P1よりも挿入方向D2の前方側の領域を前方領域Afとし、第1の仮想平面P1よりも挿入方向D2の後方側の領域を後方領域Abとしたとき、弾性接触部23は、前方領域Afに設けられている。
【選択図】図4
特許請求の範囲【請求項１】
第１コネクタを保持するとともに取付対象の固定面に固定されるコネクタホルダであって、
前記第１コネクタを保持する保持部と、
前記固定面に形成された貫通孔に固定されるクランプ部と、
前記取付対象に固定されない態様で前記取付対象に対し自身の弾性によって弾性的に接触する弾性接触部と、を備え、
前記保持部にて保持する前記第１コネクタには、第２コネクタが前記固定面に沿った挿入方向に向かって挿入され、
前記挿入方向に直交し、かつ、前記クランプ部と同位置にある仮想平面を基準として、前記仮想平面よりも前記挿入方向の前方側の領域を前方領域とし、前記仮想平面よりも前記挿入方向の後方側の領域を後方領域としたとき、
前記弾性接触部は、前記前方領域に設けられている、
コネクタホルダ。
続きを表示（約 600 文字）【請求項２】
前記コネクタホルダは、前記クランプ部を１つのみ備えるとともに、前記前方領域に設けられた前記弾性接触部を複数備えている、
請求項１に記載のコネクタホルダ。
【請求項３】
前記仮想平面を第１の仮想平面とし、前記第１の仮想平面と直交し、かつ、前記クランプ部と同位置にある平面を第２の仮想平面として、前記第２の仮想平面によって区切られる領域のうちの一方を第１領域とし、他方を第２領域としたとき、
複数の前記弾性接触部は、前記第１領域に設けられた第１弾性接触部と、前記第２領域に設けられた第２弾性接触部と、を含んでいる、
請求項２に記載のコネクタホルダ。
【請求項４】
前記弾性接触部は、前記取付対象に接触する先端部に向かって拡径する皿形状をなしている、
請求項１に記載のコネクタホルダ。
【請求項５】
前記コネクタホルダは、前記貫通孔に対する前記クランプ部の取付方向に沿って並ぶ複数の前記保持部を備える、
請求項１に記載のコネクタホルダ。
【請求項６】
請求項１から請求項５のいずれか１項に記載のコネクタホルダと、
前記コネクタホルダの保持部に保持される第１コネクタと、
前記第１コネクタに挿入されて接続される第２コネクタと、を備える、
ワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタホルダおよびワイヤハーネスに関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、特許文献１には、第１コネクタを保持するとともに車両のボディパネルに固定されるコネクタホルダが記載されている。コネクタホルダは、第１コネクタを保持する保持部と、ボディパネルに形成された貫通孔に固定されるクランプ部とを備える。保持部にて保持する第１コネクタには、第２コネクタが挿入される。これにより、第１コネクタと第２コネクタとの電気的接続がなされる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－６２９７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなコネクタホルダにおいて、第２コネクタを第１コネクタに挿入する際の挿入力によってクランプ部に掛かる負荷を如何に軽減させるかについて検討されていた。
本開示の目的は、第２コネクタを第１コネクタに挿入する際にクランプ部に掛かる負荷を軽減可能としたコネクタホルダおよびワイヤハーネスを提供することにある。
【課題を解決するための手段】
【０００５】
本開示のコネクタホルダは、第１コネクタを保持するとともに取付対象の固定面に固定されるコネクタホルダであって、前記第１コネクタを保持する保持部と、前記固定面に形成された貫通孔に固定されるクランプ部と、前記取付対象に固定されない態様で前記取付対象に対し自身の弾性によって弾性的に接触する弾性接触部と、を備え、前記保持部にて保持する前記第１コネクタに対して、第２コネクタが前記固定面に沿った挿入方向に向かって挿入され、前記挿入方向に直交し、かつ、前記クランプ部と同位置にある仮想平面を基準として、前記仮想平面よりも前記挿入方向の前方側の領域を前方領域とし、前記仮想平面よりも前記挿入方向の後方側の領域を後方領域としたとき、前記弾性接触部は、前記前方領域に設けられている。
【発明の効果】
【０００６】
本開示のコネクタホルダおよびワイヤハーネスによれば、第２コネクタを第１コネクタに挿入する際にクランプ部に掛かる負荷を軽減することが可能となる。
【図面の簡単な説明】
【０００７】

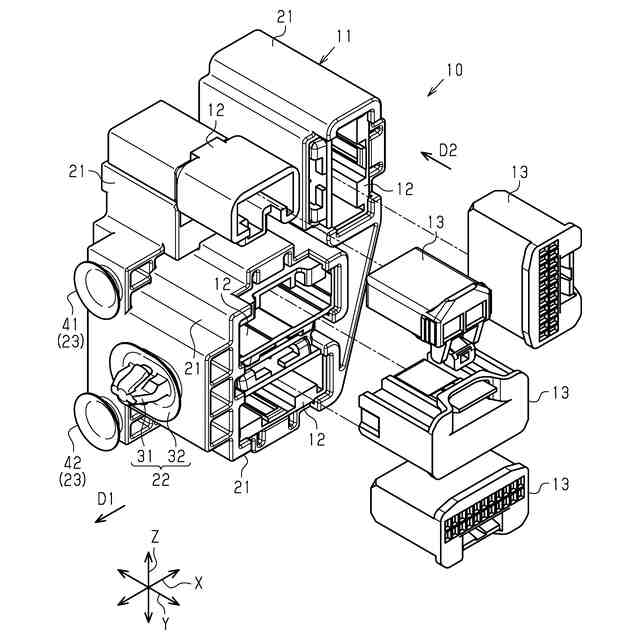

図１は、一実施形態のワイヤハーネスを示す斜視図である。

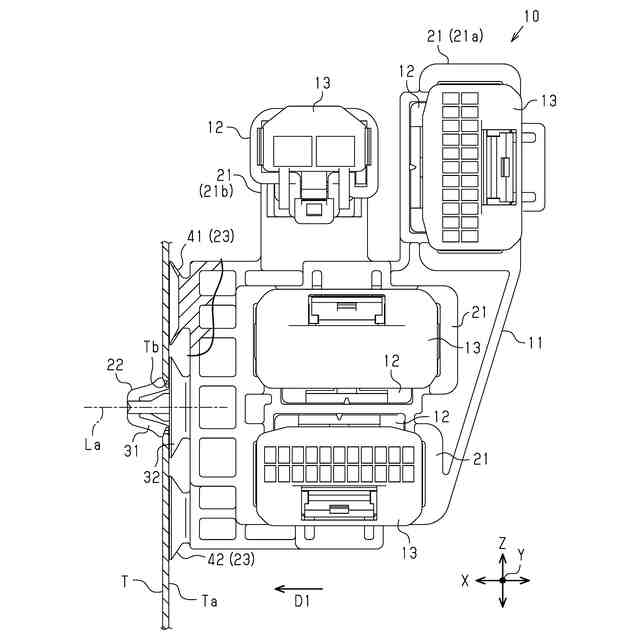

図２は、同実施形態におけるワイヤハーネスの正面図である。

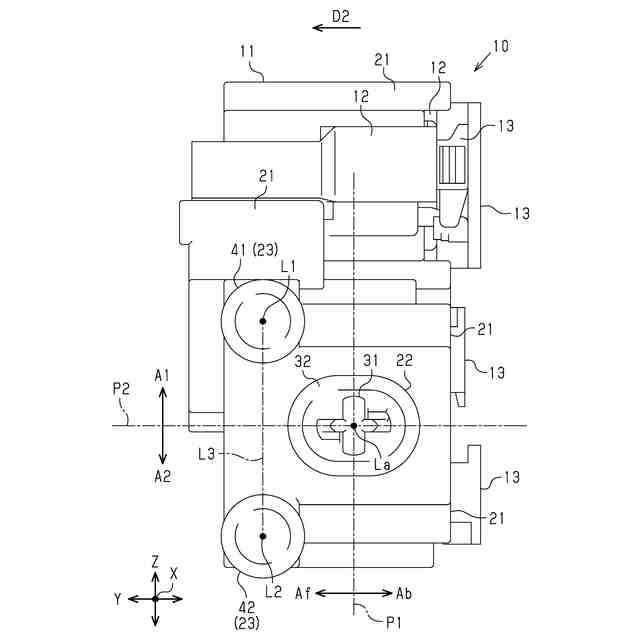

図３は、同実施形態におけるワイヤハーネスの側面図である。
図４は、同実施形態におけるワイヤハーネスの作用を説明するための平面図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のコネクタホルダは、
［１］第１コネクタを保持するとともに取付対象の固定面に固定されるコネクタホルダであって、前記第１コネクタを保持する保持部と、前記固定面に形成された貫通孔に固定されるクランプ部と、前記取付対象に固定されない態様で前記取付対象に対し自身の弾性によって弾性的に接触する弾性接触部と、を備え、前記保持部にて保持する前記第１コネクタに対して、第２コネクタが前記固定面に沿った挿入方向に向かって挿入され、前記挿入方向に直交し、かつ、前記クランプ部と同位置にある仮想平面を基準として、前記仮想平面よりも前記挿入方向の前方側の領域を前方領域とし、前記仮想平面よりも前記挿入方向の後方側の領域を後方領域としたとき、前記弾性接触部は、前記前方領域に設けられている。
【０００９】
この構成によれば、第２コネクタの挿入方向におけるクランプ部よりも前方領域に弾性接触部が設けられる。これにより、コネクタホルダの保持部に保持された第１コネクタに第２コネクタを挿入する際、弾性接触部を取付対象に弾性的に接触させることが可能となる。したがって、第２コネクタを第１コネクタに挿入する際の挿入力が取付対象に接触する弾性接触部にも分散されるため、クランプ部に掛かる負荷を軽減することが可能となる。
【００１０】
［２］上記［１］において、前記コネクタホルダは、前記クランプ部を１つのみ備えるとともに、前記前方領域に設けられた前記弾性接触部を複数備えていてもよい。
この構成によれば、第２コネクタを第１コネクタに挿入する際の挿入力が複数の弾性接触部に分散されるため、クランプ部に掛かる負荷をより軽減することが可能となる。
（【００１１】以降は省略されています）
