公開番号2025082428
公報種別公開特許公報(A)
公開日2025-05-29
出願番号2023195739
出願日2023-11-17
発明の名称微細気泡発生器
出願人株式会社ミヤゼット
代理人弁理士法人快友国際特許事務所
主分類B01F 25/312 20220101AFI20250522BHJP(物理的または化学的方法または装置一般)
要約【課題】簡潔な構成で微細気泡を良好に発生させることができる技術を提供する。
【解決手段】微細気泡発生器は、流路の一部を構成する第1凹部を備える第1部材と、流路の他の一部を構成する第2凹部を備える第2部材であって、第1凹部と第2凹部が向かい合う状態で第1部材と組み合わされる第2部材と、を備えていてもよい。第1凹部と第2凹部は、流路の軸方向と直交する方向に向かい合うことにより流路を構成していてもよい。流路は、上流側から下流側に向かうにつれて縮径する縮径部と、縮径部よりも下流側において上流側から下流側に向かうにつれて拡径する拡径部と、を備えていてもよい。第1部材は、流路の拡径部において第1凹部の内面から流路内に突出する第1凸部を備えていてもよい。第2部材は、流路の拡径部において第2凹部の内面から流路内に突出する第2凸部を備えていてもよい。

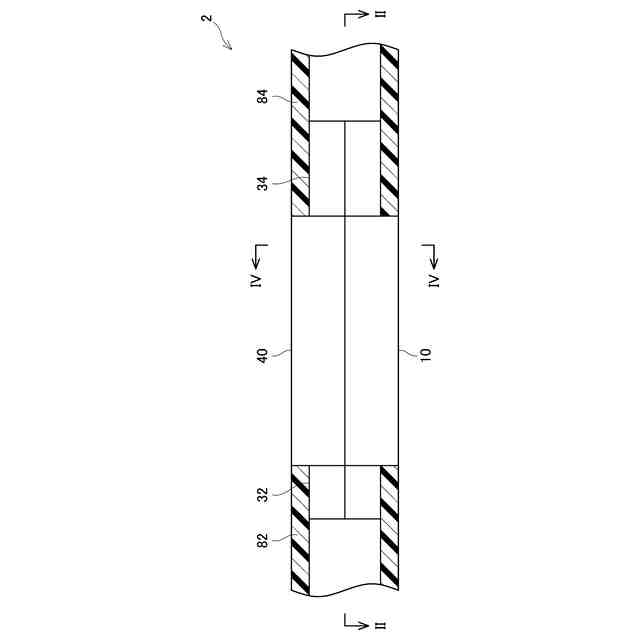

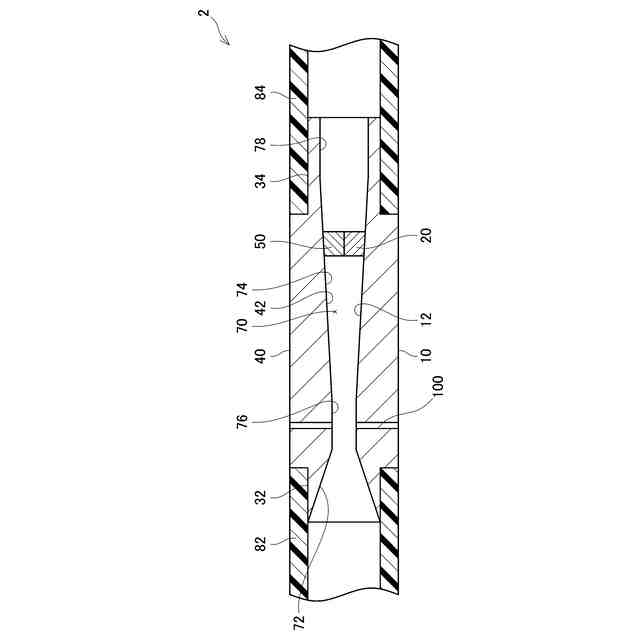

【選択図】図2
特許請求の範囲【請求項１】
流路を流れる液体中に微細気泡を発生させる微細気泡発生器であって、

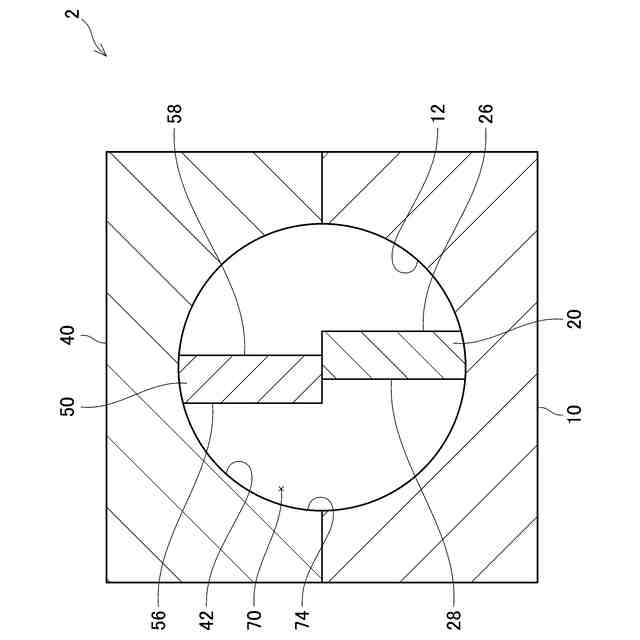

前記流路の軸方向と直交する断面を視たときに、
前記流路の一部を構成する第１凹部を備える第１部材と、
前記流路の他の一部を構成する第２凹部を備える第２部材であって、前記第１凹部と前記第２凹部が向かい合う状態で前記第１部材と組み合わされる前記第２部材と、を備え、
前記第１凹部と前記第２凹部は、前記流路の軸方向と直交する方向に向かい合うことにより前記流路を構成しており、

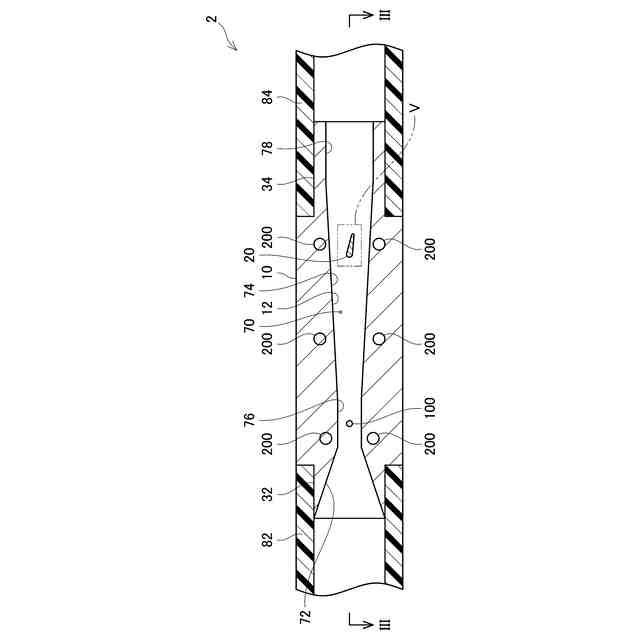

前記流路は、前記流路の軸方向と平行な断面を視たときに、上流側から下流側に向かうにつれて縮径する縮径部と、前記縮径部よりも下流側において上流側から下流側に向かうにつれて拡径する拡径部と、を備え、
前記第１部材は、前記流路の前記拡径部において前記第１凹部の内面から前記流路内に突出する第１凸部を備え、
前記第２部材は、前記流路の前記拡径部において前記第２凹部の内面から前記流路内に突出する第２凸部を備える、微細気泡発生器。
続きを表示（約 460 文字）【請求項２】
前記第１凸部と前記第２凸部は、前記流路の中心部を介して向かい合っている、請求項１に記載の微細気泡発生器。
【請求項３】

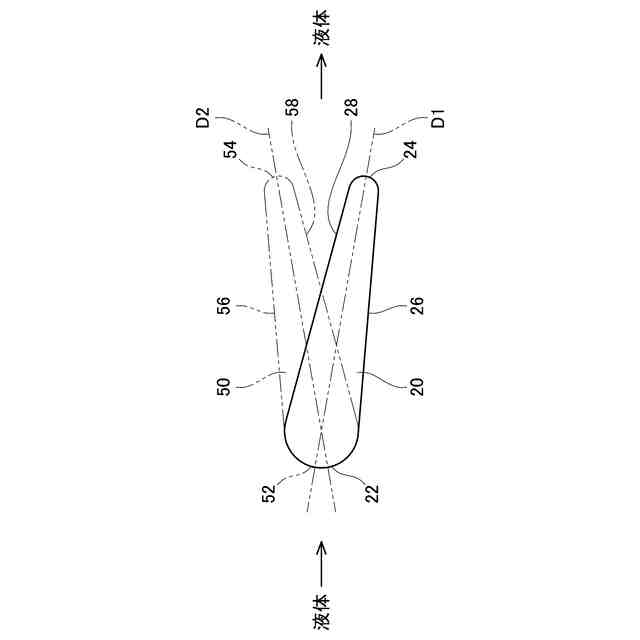

前記第１凸部は、前記流路の上流側から下流側に向けて第１方向に延びており、
前記第２凸部は、前記流路の上流側から下流側に向けて前記第１方向と異なる第２方向に延びている、請求項１又は２に記載の微細気泡発生器。
【請求項４】
前記第１凸部は、前記流路の軸方向に沿って延びる第１側面と、前記流路の軸方向に対して傾斜する方向に沿って延びる第２側面と、を備える、請求項１又は２に記載の微細気泡発生器。
【請求項５】
前記第１側面と前記第２側面は、前記流路の上流側から下流側に向かうにつれて近付くように構成されている、請求項４に記載の微細気泡発生器。
【請求項６】
前記第１部材又は前記第２部材は、前記流路の前記縮径部よりも下流側において前記流路内に気体又は液体を吸引する吸引孔を備える、請求項１又は２に記載の微細気泡発生器。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、微細気泡発生器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、流路を流れる液体中に微細気泡を発生させる微細気泡発生器が開示されている。特許文献１の微細気泡発生器では、液体が流れる流路は、上流側から下流側に向かうにつれて縮径する縮径部と、縮径部よりも下流側において上流側から下流側に向かうにつれて拡径する拡径部とを備えている。また、特許文献１の微細気泡発生器は、流路の縮径部から拡径部にわたり流路内に配置されている内部部材を備えている。特許文献１の微細気泡発生器では、流路内に配置されている内部部材により微細気泡を発生させている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１４７９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の微細気泡発生器では、流路内に内部部材を配置するので構成が煩雑になる。また、特許文献１の微細気泡発生器では、流路の拡径部側から流路内に内部部材を挿入すると考えられるが、拡径部の長さが長い場合には、内部部材を縮径部から拡径部にわたる位置に配置するために、内部部材を流路内において長距離にわたり移動させなければならない。そのため、内部部材を流路内に挿入する作業が煩雑になる。
【０００５】
本明細書は、簡潔な構成で微細気泡を良好に発生させることができる技術を提供する。
【課題を解決するための手段】
【０００６】
本技術の第１の態様は、流路を流れる液体中に微細気泡を発生させる微細気泡発生器に関する。微細気泡発生器は、前記流路の軸方向と直交する断面を視たときに、前記流路の一部を構成する第１凹部を備える第１部材と、前記流路の他の一部を構成する第２凹部を備える第２部材であって、前記第１凹部と前記第２凹部が向かい合う状態で前記第１部材と組み合わされる前記第２部材と、を備えていてもよい。前記第１凹部と前記第２凹部は、前記流路の軸方向と直交する方向に向かい合うことにより前記流路を構成していてもよい。前記流路は、前記流路の軸方向と平行な断面を視たときに、上流側から下流側に向かうにつれて縮径する縮径部と、前記縮径部よりも下流側において上流側から下流側に向かうにつれて拡径する拡径部と、を備えていてもよい。前記第１部材は、前記流路の前記拡径部において前記第１凹部の内面から前記流路内に突出する第１凸部を備えていてもよい。前記第２部材は、前記流路の前記拡径部において前記第２凹部の内面から前記流路内に突出する第２凸部を備えていてもよい。
【０００７】
この構成によると、第１凹部と第２凹部が向かい合う状態で第１部材と第２部材を組み合わせるだけで微細気泡発生器を作製することができる。この微細気泡発生器では、流路を流れる液体が第１凸部又は第２凸部に当たることにより微細気泡が発生する。上記の構成によると、互いに向かい合う第１凹部と第２凹部のそれぞれの内面から第１凸部と第２凸部のそれぞれが突出するので、流路の第１凹部側と第２凹部側のそれぞれで微細気泡を発生させることができる。そのため、流路の第１凹部側と第２凹部側においてバランス良く微細気泡を発生させることができる。以上より、上記の構成によると、簡潔な構成で微細気泡を良好に発生させることができる。
【０００８】
第２の態様では、上記第１の態様において、前記第１凸部と前記第２凸部は、前記流路の中心部を介して向かい合っていてもよい。
【０００９】
この構成によると、流路の中心部付近で微細気泡を良好に発生させることができる。
【００１０】
第３の態様では、上記第１又は第２の態様において、前記第１凸部は、前記流路の上流側から下流側に向けて第１方向に延びていてもよい。前記第２凸部は、前記流路の上流側から下流側に向けて前記第１方向と異なる第２方向に延びていてもよい。
（【００１１】以降は省略されています）
