公開番号
2025070313
公報種別
公開特許公報(A)
公開日
2025-05-02
出願番号
2023180536
出願日
2023-10-19
発明の名称
既製杭の施工方法、既製杭の補強構造
出願人
株式会社竹中工務店
代理人
弁理士法人太陽国際特許事務所
主分類
E02D
13/00 20060101AFI20250424BHJP(水工;基礎;土砂の移送)
要約
【課題】既製杭の施工性を確保した上、既製杭の杭頭部を補強することである。
【解決手段】既製杭の施工方法は、内部に硬化材を充填可能な袋体が杭頭部の内周面の一部に取り付けられると共に内周面の他部と袋体との間に空間が形成される断面円筒状の既製杭をソイルセメントが貯留される杭穴に沈設させる工程と、既製杭が杭穴に沈設された状態で、袋体に硬化材を充填して袋体を膨らませて、袋体を内周面の全周に接触させて袋体を杭頭部に固定させる工程と、袋体に充填された硬化材を硬化させる工程とを備える。
【選択図】図5
特許請求の範囲
【請求項1】
内部に硬化材を充填可能な袋体が杭頭部の内周面の一部に取り付けられると共に前記内周面の他部と前記袋体との間に空間が形成される断面円筒状の既製杭をソイルセメントが貯留される杭穴に沈設させる工程と、
前記既製杭が前記杭穴に沈設された状態で、前記袋体に硬化材を充填して前記袋体を膨らませて、前記袋体を前記内周面の全周に接触させて前記袋体を前記杭頭部に固定させる工程と、
前記袋体に充填された硬化材を硬化させる工程と、
を備える既製杭の施工方法。
続きを表示(約 250 文字)
【請求項2】
前記袋体の外周面には、伸縮自在の金属メッシュが設けられている、
請求項1に記載の既製杭の施工方法。
【請求項3】
断面円筒状の既製杭の杭頭部の内周面の一部に取り付けられると共に前記内周面の他部との間に空間が形成され、内部に硬化材が充填可能な袋体と、
前記袋体の内部に充填されることで、前記袋体を膨らませて前記既製杭の杭頭部の内周面の全周に接触させて前記袋体を前記杭頭部に固定すると共に充填された状態で硬化する硬化材と、
を備える既製杭の補強構造。
発明の詳細な説明
【技術分野】
【0001】
本開示は、既製杭の施工方法、及び既製杭の補強構造に関する。
続きを表示(約 1,200 文字)
【背景技術】
【0002】
特許文献1には、中空形状の既製杭を地中に埋設する既製杭の施工方法であって、既製杭の内周面を外径方向に押圧しながら、既製杭を地中へ貫入することが記載されている。
【先行技術文献】
【特許文献】
【0003】
特開2006-177103号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】

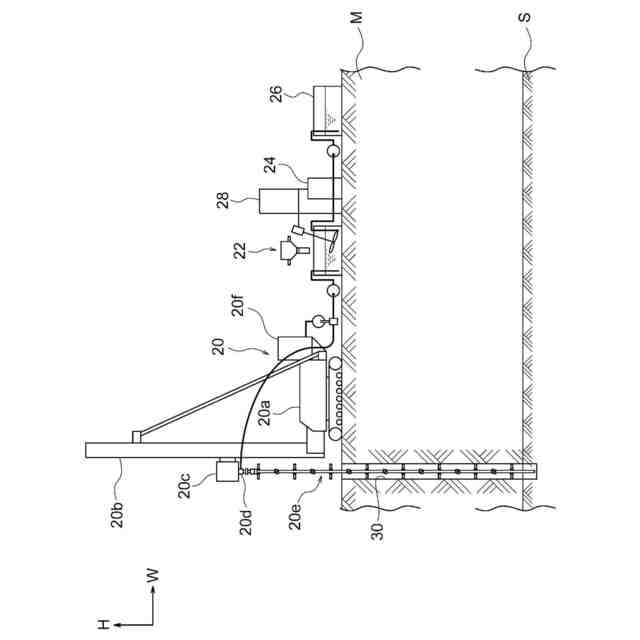

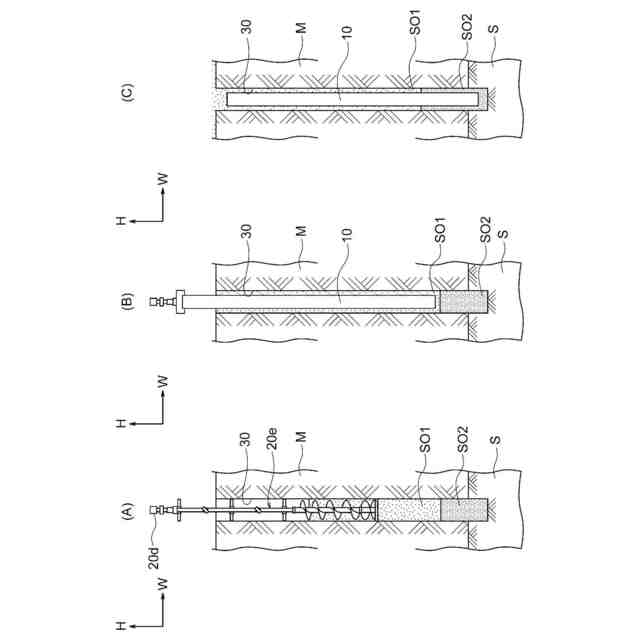

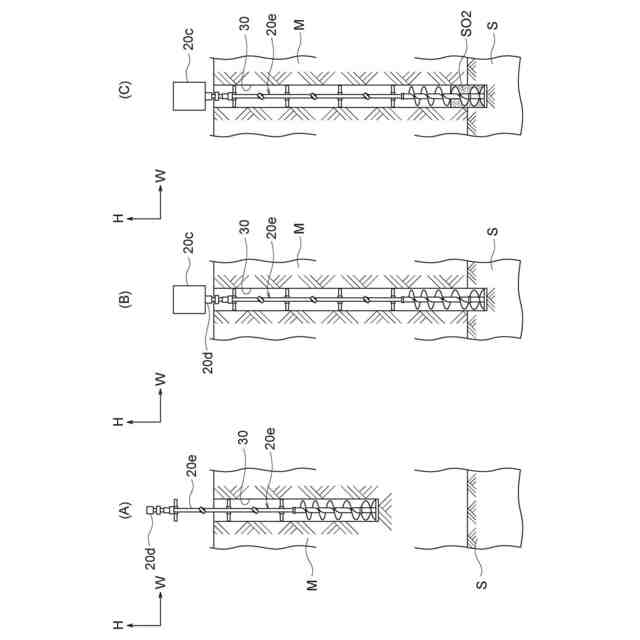

断面円筒状の既製杭を用いた杭基礎の一般的な施工法は、プレボーリング工法である。この工法では、既製杭の補強のために既製杭の杭頭部に予めコンクリート等を充填すると、既製杭を沈設するときの施工性が悪化する。また、断面円筒状の既製杭においては、杭基礎の構造上の弱点となりやすい杭頭部を補強することが望まれる。
【0005】
本開示の課題は、既製杭の施工性を確保した上で、既製杭の杭頭部を補強することである。
【課題を解決するための手段】
【0006】
第1態様に係る既製杭の施工方法は、内部に硬化材を充填可能な袋体が杭頭部の内周面の一部に取り付けられると共に前記内周面の他部と前記袋体との間に空間が形成される断面円筒状の既製杭をソイルセメントが貯留される杭穴に沈設させる工程と、前記既製杭が前記杭穴に沈設された状態で、前記袋体に硬化材を充填して前記袋体を膨らませて、前記袋体を前記内周面の全周に接触させて前記袋体を前記杭頭部に固定させる工程と、前記袋体に充填された硬化材を硬化させる工程とを備えることを特徴とする。
【0007】

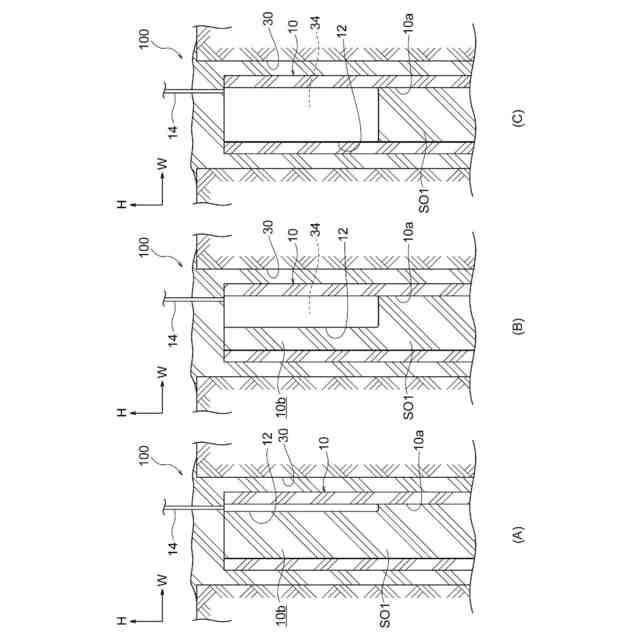

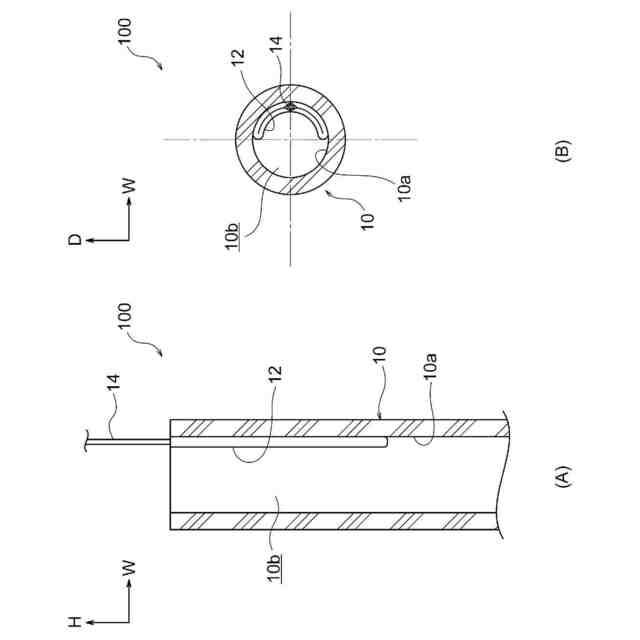

上記態様によれば、袋体が杭頭部の内周面の一部に取り付けられると共に内周面の他部と袋体との間に空間が形成される断面円筒状の既製杭をソイルセメントが貯留される杭穴に沈設させる。このように、既製杭の内周面の他部と袋体との間に空間が形成されことで、既製杭を沈設させるときに、ソイルセメントがこの空間を通る。これにより、施工性が確保される。
【0008】

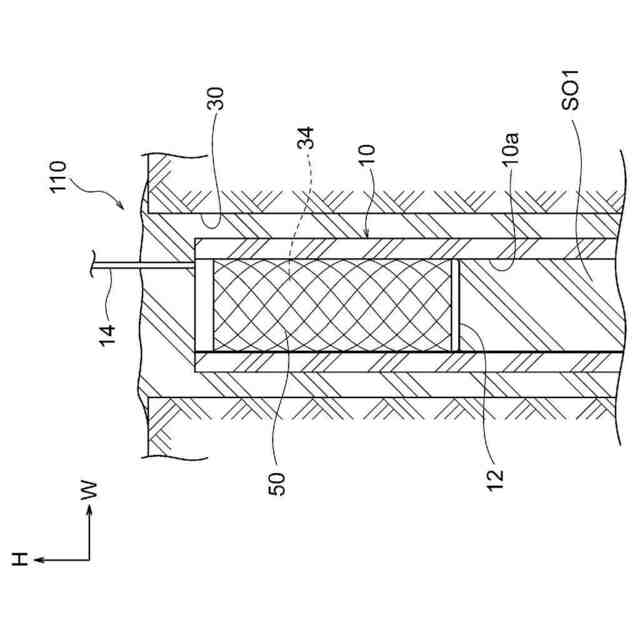

さらに、既製杭が杭穴に沈設された状態で、袋体に硬化材を充填して袋体を膨らませて袋体を既製杭の杭頭部の内周面の全周に接触させて袋体を杭頭部に固定させる。そして、袋体に充填された硬化材を硬化させる。これにより、既製杭の杭頭部が補強される。このようにして、既製杭の施工性を確保した上で、既製杭の杭頭部を補強することができる。
【0009】
第2態様に係る既製杭の施工方法は、第1態様に記載の既製杭の施工方法において、前記袋体の外周面には、伸縮自在の金属メッシュが設けられていることを特徴とする。
【0010】
上記態様によれば、袋体の外周面には、伸縮自在の金属メッシュが設けられている。これにより、袋体が膨らむと、袋体と既製杭の内周面との間に金属メッシュが挟まれることで、金属メッシュが設けられない場合と比して、袋体を既製杭の杭頭部に強固に固定させることができる。
(【0011】以降は省略されています)
