公開番号2025069977
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023179954
出願日2023-10-19
発明の名称電気電子機器収納用箱
出願人日東工業株式会社
代理人弁理士法人クスノキ特許事務所
主分類H05K 5/00 20250101AFI20250424BHJP(他に分類されない電気技術)
要約【課題】筐体本体と扉の締め付けに利用する締め付けねじが扉についている状態で扉を閉める動作をした場合に、締め付けねじが扉を閉じることへの障害となる可能性を抑制すること。

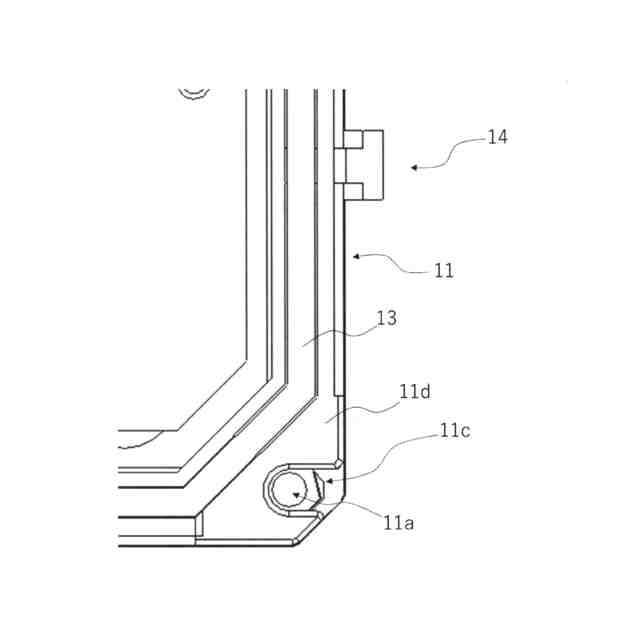

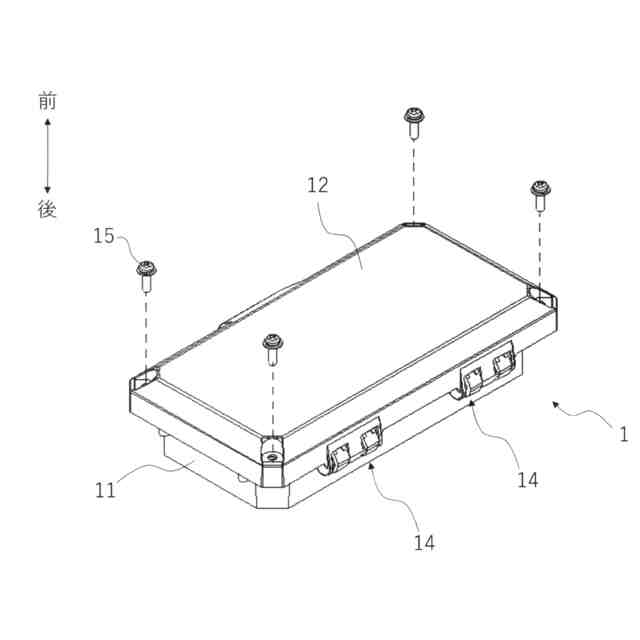

【解決手段】電気電子機器を収納可能な筐体本体11と、筐体本体の前側に位置する開口を覆うことが可能な扉と、扉を閉じた場合に筐体本体と扉に挟まれることになるパッキン13と、筐体本体に対して扉を開閉可能に接続する蝶番部14と、扉と筐体本体でパッキンを挟み込む力を増加させるように用いることが可能な締め付けねじと、を備えた電気電子機器収納用箱について、筐体本体側に、締め付けねじを挿通させることが可能なねじ挿通部11aと、パッキンを収納可能な溝部と、を備え、ねじ挿通部の隣、かつ、ねじ挿通部より前側、かつ、溝部の前端より後側に、正面視でねじ挿通部よりも大きな開口面積を有する切り欠き部11cを備えた構成とする。
【選択図】図4
特許請求の範囲【請求項１】
電気電子機器を収納可能な筐体本体と、筐体本体の前側に位置する開口を覆うことが可能な扉と、扉を閉じた場合に筐体本体と扉に挟まれることになるパッキンと、筐体本体に対して扉を開閉可能に接続する蝶番部と、扉と筐体本体でパッキンを挟み込む力を増加させるように用いることが可能な締め付けねじと、を備えた電気電子機器収納用箱であって、
筐体本体側に、締め付けねじを挿通させることが可能なねじ挿通部と、パッキンを収納可能な溝部と、を備え、
ねじ挿通部の隣、かつ、ねじ挿通部より前側、かつ、溝部の前端より後側に、正面視でねじ挿通部よりも大きな開口面積を有する切り欠き部を備えた電気電子機器収納用箱。
続きを表示（約 280 文字）【請求項２】
扉の回動軸がねじ挿通部の前端よりも後側に位置し、
切り欠き部の一部が、正面視でねじ挿通部より蝶番部側に位置する請求項１に記載の電気電子機器収納用箱。
【請求項３】
蝶番部の軸方向に見て、切り欠き部の一部が、締め付けねじと螺合可能な雌ねじ部と、蝶番部の軸本体と、の間に位置する請求項２に記載の電気電子機器収納用箱。
【請求項４】
扉に締め付けねじを挿入可能なねじ挿入穴を備え、
ねじ挿入穴の少なくとも一部は挿入される締め付けねじの軸幅よりも狭い請求項１から３の何れかに記載の電気電子機器収納用箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気電子機器収納用箱に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
筐体本体と扉を蝶番部でつなぎ、扉を開閉可能にすることは広く行われている。また、特許文献１に記載されているように、扉と筐体本体をねじで締め付けることも考えられている。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－３３０７２５号公報
【０００４】

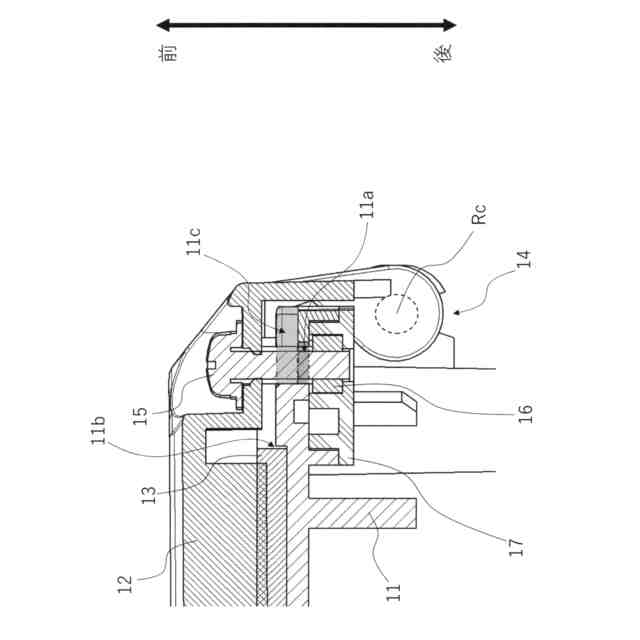

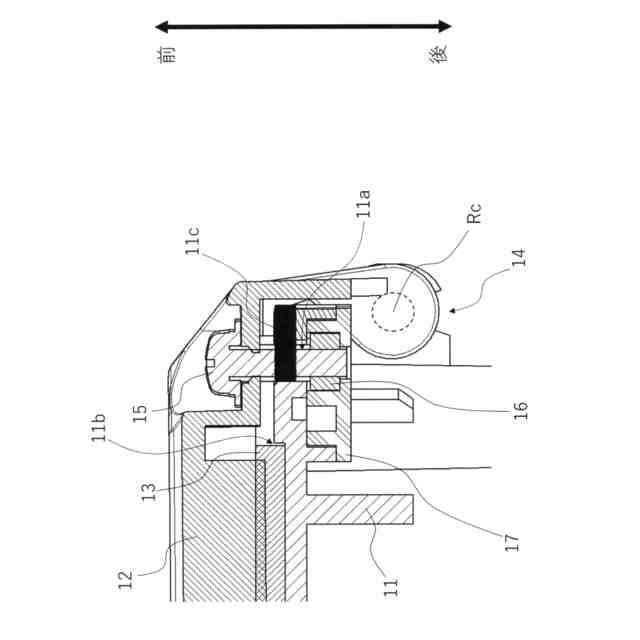

ところで、締め付けねじの軸部の一部を扉の裏面から突出させた状態で、扉を閉じようとすると、締め付けねじの軸部が筐体本体に当たってしまい、扉を閉めることができない場合があった。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本件の発明者は、この点について鋭意検討することにより解決を試みた。本発明が解決しようとする課題は、筐体本体と扉の締め付けに利用する締め付けねじが扉についている状態で扉を閉める動作をした場合に、締め付けねじが扉を閉じることへの障害となる可能性を抑制することである。
【課題を解決するための手段】
【０００６】

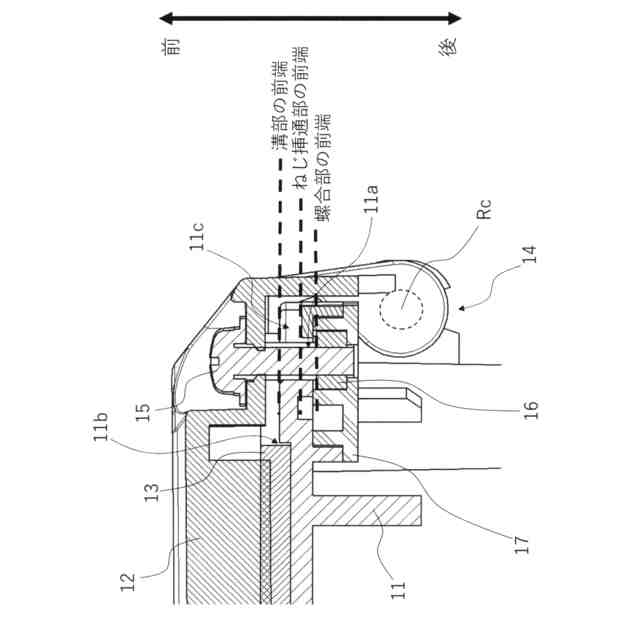

上記課題を解決するため、電気電子機器を収納可能な筐体本体と、筐体本体の前側に位置する開口を覆うことが可能な扉と、扉を閉じた場合に筐体本体と扉に挟まれることになるパッキンと、筐体本体に対して扉を開閉可能に接続する蝶番部と、扉と筐体本体でパッキンを挟み込む力を増加させるように用いることが可能な締め付けねじと、を備えた電気電子機器収納用箱であって、筐体本体側に、締め付けねじを挿通させることが可能なねじ挿通部と、パッキンを収納可能な溝部と、を備え、ねじ挿通部の隣、かつ、ねじ挿通部より前側、かつ、溝部の前端より後側に、正面視でねじ挿通部よりも大きな開口面積を有する切り欠き部を備えた電気電子機器収納用箱とする。
【０００７】
また、扉の回動軸がねじ挿通部の前端よりも後側に位置し、切り欠き部の一部が、正面視でねじ挿通部より蝶番部側に位置する構成とすることが好ましい。
【０００８】
また、蝶番部の軸方向に見て、切り欠き部の一部が、締め付けねじと螺合可能な雌ねじ部と、蝶番部の軸本体と、の間に位置する構成とすることが好ましい。
【０００９】
また、扉に締め付けねじを挿入可能なねじ挿入穴を備え、ねじ挿入穴の少なくとも一部は挿入される締め付けねじの軸幅よりも狭い構成とすることが好ましい。
【発明の効果】
【００１０】
本発明では、筐体本体と扉の締め付けに利用する締め付けねじが扉についている状態で扉を閉める動作をした場合に、締め付けねじが扉を閉じることへの障害となる可能性を抑制できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
