発明の名称自動植毛装置及び自動植毛装置用の毛髪材束
出願人株式会社カネカ
代理人個人,個人,個人,個人
主分類A41G 3/00 20060101AFI20250416BHJP(衣類)
要約【課題】ストッカ内の毛髪材の一部が取出口から外部に突出してしまうのを防止することが可能な自動植毛装置及び自動植毛装置用の毛髪材束を提供する。
【解決手段】自動植毛装置120は、取出口42を有し、当該取出口42を跨ぐように複数の毛髪材100aが配置されるストッカ40であって、当該取出口42から前記複数の毛髪材100aのうちの一部の毛髪材100aが引出鉤針30により取り出されるストッカ40と、複数の毛髪材100aのうちのストッカ40から引き出される毛髪材100a以外の毛髪材100aの少なくとも一部を押圧する結束部材110と、を備える。
【選択図】図23
特許請求の範囲【請求項１】
取出口を有し、当該取出口を跨ぐように複数の毛髪材が配置されるストッカであって、当該取出口から前記複数の毛髪材のうちの一部の毛髪材が引出鉤針により取り出されるストッカと、
前記複数の毛髪材の長手方向に直交する方向に前記複数の毛髪材のうちの少なくとも一部を押圧する押圧部であって、前記複数の毛髪材のうちの前記ストッカから引き出される毛髪材以外の毛髪材の少なくとも一部を押圧する押圧部と、を備える、自動植毛装置。
続きを表示（約 570 文字）【請求項２】
前記取出口は、前記ストッカの底部に形成されており、
前記押圧部は、前記ストッカの底部に向かって、前記ストッカから引き出される毛髪材以外の毛髪材の少なくとも一部を押圧する、請求項１に記載の自動植毛装置。
【請求項３】
前記押圧部は、前記複数の毛髪材からなる毛髪材束に対して、当該毛髪材束の外周から径方向内側に向かって押圧する、請求項１または２に記載の自動植毛装置。
【請求項４】
前記押圧部は、前記毛髪材束を結束する弾性部材を含む、請求項３に記載の自動植毛装置。
【請求項５】
前記押圧部は、前記取出口に対して前記長手方向の一方側に配置された一方押圧部材と、前記取出口に対して前記長手方向の他方側に配置された他方押圧部材と、を含む、請求項１～４のいずれか１項に記載の自動植毛装置。
【請求項６】
取出口を有し、当該取出口を跨ぐように複数の毛髪材が配置されるストッカであって、当該取出口から前記複数の毛髪材のうちの一部の毛髪材が引出鉤針により取り出されるストッカを備える自動植毛装置用の毛髪材束であって、
前記ストッカに配置される前記複数の毛髪材と、
前記複数の毛髪材を結束する弾性部材と、を備える、自動植毛装置用の毛髪材束。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動植毛装置及び自動植毛装置用の毛髪材束に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、植毛ネットに毛髪材を結び付けて植毛する自動植毛装置が知られている。このような自動植毛装置は、例えば、特許文献１に開示されている。
【０００３】
特許文献１の自動植毛装置は、複数の毛髪材が収容されるストッカと、植毛ネットが展開されたエキセンと、第１鉤針と、第２鉤針とを備える。第２鉤針は、ストッカの取出口から毛髪材を引き出す。そして、第１鉤針は、引き出された毛髪材を捕捉し、当該毛髪材をエキセンに展開された植毛ネットに結び付けて植毛する。
【先行技術文献】
【特許文献】
【０００４】
特許第６５３３３５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１の自動植毛装置では、取出口から第２鉤針により引き出された毛髪材による摩擦によって、当該毛髪材以外のストッカ内の毛髪材の一部が取出口から外部に突出してしまう場合がある。取出口から一部が突出した毛髪材は、第２鉤針が捕捉できずにストッカ内に残存してしまうか、または、取出口から毛髪材が脱落して第２鉤針や自動植毛装置内の機器と干渉してしまい、植毛の不良の原因となる。
【０００６】
本発明は、上記のような課題を解決するためになされたものであり、ストッカ内の毛髪材の一部が取出口から外部に突出してしまうのを防止することが可能な自動植毛装置及び自動植毛装置用の毛髪材束を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記の目的を達成するために、以下に開示する自動植毛装置は、取出口を有し、当該取出口を跨ぐように複数の毛髪材が配置されるストッカであって、当該取出口から前記複数の毛髪材のうちの一部の毛髪材が引出鉤針により取り出されるストッカと、前記複数の毛髪材の長手方向に直交する方向に前記複数の毛髪材のうちの少なくとも一部を押圧する押圧部であって、前記複数の毛髪材のうちの前記ストッカから引き出される毛髪材以外の毛髪材の少なくとも一部を押圧する押圧部と、を備える。
【０００８】
また、自動植毛装置用の毛髪材束は、取出口を有し、当該取出口を跨ぐように複数の毛髪材が配置されるストッカであって、当該取出口から前記複数の毛髪材のうちの一部の毛髪材が引出鉤針により取り出されるストッカを備える自動植毛装置用の毛髪材束であって、前記ストッカに配置される前記複数の毛髪材と、前記複数の毛髪材を結束する弾性部材と、を備える。
【発明の効果】
【０００９】
上記の構成によれば、押圧部又は弾性部材により、ストッカから引き出される毛髪材以外の毛髪材の少なくとも一部が押圧されるので、ストッカから引き出される毛髪材との摩擦により引きずられて、他の毛髪材が取出口から突出してしまうのを防止することができる。
【図面の簡単な説明】
【００１０】

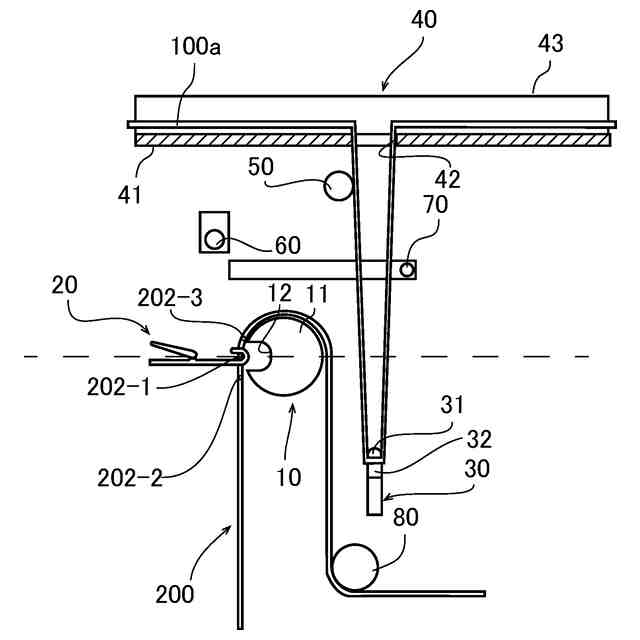

図１は、自動植毛装置１２０の構造を奥行方向に見た模式図である。
図２は、自動植毛装置１２０の構造を後方から見た模式図である。
図３は、自動植毛装置１２０の第１動作から第４動作を示す図であって、自動植毛装置１２０の構造を奥行方向に見た模式図である。
図４は、図３の一部を拡大した拡大図である。
図５は、自動植毛装置１２０の第１動作から第４動作を示す図であって、自動植毛装置１２０の構造を後方から見た模式図である。
図６は、自動植毛装置１２０の第５動作を示す図である。
図７は、自動植毛装置１２０の第６動作及び第７動作を示す図である。
図８は、図７の一部を拡大した拡大図である。

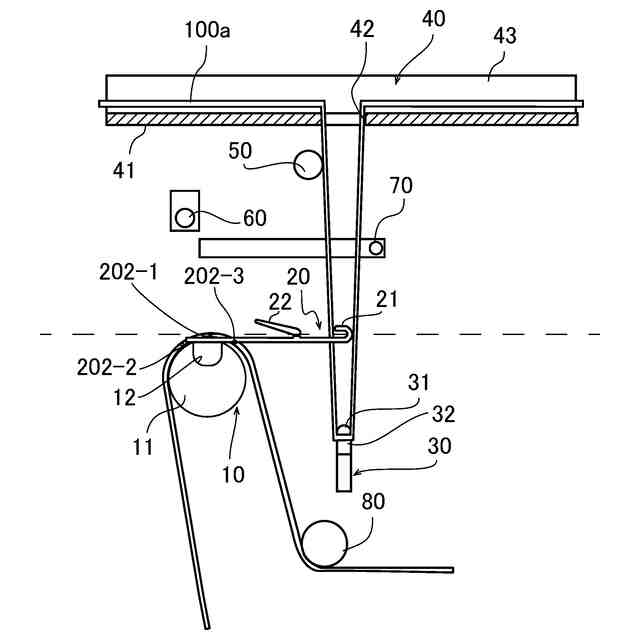

図９は、自動植毛装置１２０の第８動作及び第９動作を示す図である。
図１０は、図９の一部を拡大した拡大図である。
図１１は、自動植毛装置１２０の第１０動作を示す図である。
図１２は、図１１の一部を拡大した拡大図である。
図１３は、自動植毛装置１２０の第１１動作を示す図である。
図１４は、自動植毛装置１２０の第１２動作及び第１３動作を示す図である。
図１５は、図１４の一部を拡大した拡大図である。
図１６は、自動植毛装置１２０の第１４動作を示す図である。
図１７は、図１６の一部を拡大した拡大図である。
図１８は、自動植毛装置１２０の第１５動作を示す図である。
図１９は、図１８の一部を拡大した拡大図である。
図２０は、自動植毛装置１２０の第１６動作から第１８動作を示す図である。
図２１Ａは、引出鉤針３０側から見た結び目１００ｃを示す図である。
図２１Ｂは、植毛鉤針２０側から見た結び目１００ｃを示す図である。
図２２は、第１実施形態による毛髪材束１００ｂ及びストッカ４０の構成を示す平面図である。
図２３は、図２２のＡ－Ａ線に沿った断面図である。
図２４は、毛髪材束１００ｂの短手方向に沿った毛髪材束１００ｂの断面図である。
図２５は、毛髪材１００ａの本数が減少した状態の毛髪材束１００ｂを示す平面図である。
図２６は、第２実施形態による自動植毛装置３００のストッカ４０の平面図である。
図２７は、図２６をＢ－Ｂ線に沿った断面図である。
図２８は、第３実施形態による自動植毛装置４００の構成を示す図である。
図２９は、第１～第３実施形態の変形例による毛髪材束５００ｂの構成を説明するための平面図である。
図３０は、第１～第３実施形態の変形例による押圧部６１０及びストッカ６４０の構成を説明するための平面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
