公開番号2025064384
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174094
出願日2023-10-06
発明の名称冷却衣服
出願人株式会社ブレイン
代理人弁理士法人IPRコンサルタント
主分類A41D 13/005 20060101AFI20250410BHJP(衣類)
要約【課題】高温環境下で良好な冷却効果が得ることができる冷却衣服を提供すること。
【解決手段】前身頃と、前記前身頃と脇部及び肩部において連結される後身頃と、前記後身頃内に配置され、前記後身頃の外面に給水口を有する貯水袋と、前記前身頃及び前記後身頃の内面にサーペンタイン状に張り巡らされた循環路と、前記貯水袋に貯留する水を前記循環路に供給するポンプと、前記後身頃の内面側に設けられた伝熱プレート、及び、前記伝熱プレートを冷却する電子冷却ユニットを含む電子冷却部と、を具備し、前記水が前記循環路を循環することで着用者の身体を冷却すること、を特徴とする水冷衣服。

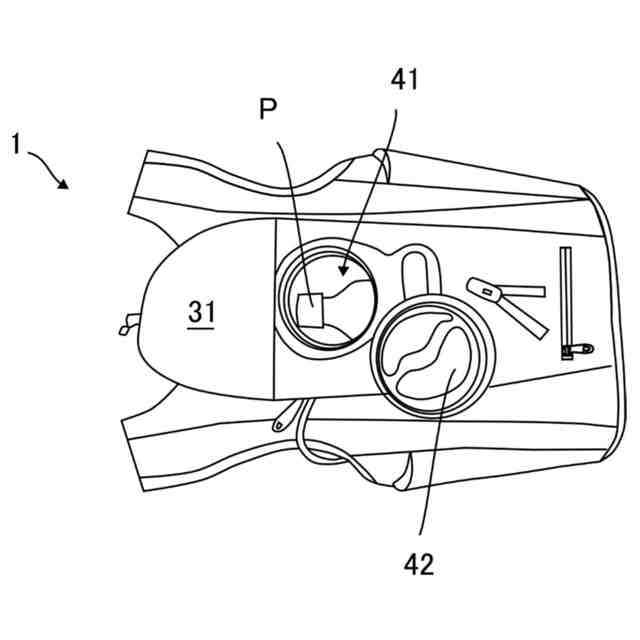

【選択図】図1
特許請求の範囲【請求項１】
前身頃と、
前記前身頃と脇部及び肩部において連結される後身頃と、
前記後身頃内に配置され、前記後身頃の外面に給水口を有する貯水袋と、
前記前身頃及び前記後身頃の内面にサーペンタイン状に張り巡らされた循環路と、
前記貯水袋に貯留する水を前記循環路に供給するポンプと、
前記後身頃の内面側に設けられた伝熱プレート、及び、前記伝熱プレートを冷却する電子冷却ユニットを含む電子冷却部と、を具備し、
前記水が前記循環路を循環することで着用者の身体を冷却すること、
を特徴とする冷却衣服。
続きを表示（約 500 文字）【請求項２】
前記循環路が、前記前身頃及び前記後身頃の内面に取り付けられたホースであること、
を特徴とする請求項１に記載の冷却衣服。
【請求項３】
前記循環路が、前記前身頃及び前記後身頃の縁部に沿って配置される外循環路と、前記外周部に囲まれた領域に配置される内循環路と、を含むこと、
を特徴とする請求項１に記載の冷却衣服。
【請求項４】
前記電子冷却部が、前記後身頃において前記着用者の肩甲骨に対向する位置に設けられること、
を特徴とする請求項１に記載の冷却衣服。
【請求項５】
前記後身頃が、前記電子冷却部を着脱自在に受け入れる凹部を有すること、
を特徴とする請求項１に記載の冷却衣服。
【請求項６】
前記後身頃が、前記電子冷却部の排熱を外部に放出する排気部を有すること、
を特徴とする請求項５に記載の冷却衣服。
【請求項７】
前記排気部が、前記後身頃の外面において前記電子冷却部に対向する位置に設けられること、
を特徴とする請求項６に記載の冷却衣服。

発明の詳細な説明【技術分野】
【０００１】
本発明は、着用者の身体を冷却することができる冷却衣服に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年、高気温下での作業や運動から引き起こされる熱中症が問題視されている。熱中症が引き起こされると適切な処置を早急に行うことが重要であり、処置が遅れると死に至るケースもある。
【０００３】
上記のような熱中症対策及び快適な作業環境を提供するために、身体を冷却しつつ作業を可能とする空調衣服が知られている（例えば、特許文献１参照）。この空調衣服は、左右の腰部に開口を有する上衣と、それら開口に装着された電動ファンと、を含んでいる。
【先行技術文献】
【特許文献】
【０００４】
国際公開第０２／０６７７０８号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、空調衣服は、外気を衣服内に取り込んで循環させるものであるため、外気温が４０℃を超えるような高温環境下では良好な冷却効果が得られない。
【０００６】
そこで、本発明の目的は、高温環境下で良好な冷却効果が得ることができる冷却衣服を提供することにある。
【課題を解決するための手段】
【０００７】
上記の課題を解決すべく、本発明は、
前身頃と、
前記前身頃と脇部及び肩部において連結される後身頃と、
前記後身頃内に配置され、前記後身頃の外面に給水口を有する貯水袋と、
前記前身頃及び前記後身頃の内面にサーペンタイン状に張り巡らされた循環路と、
前記貯水袋に貯留する水を前記循環路に供給するポンプと、
前記後身頃の内面側に設けられた伝熱プレート、及び、前記伝熱プレートを冷却する電子冷却ユニットを含む電子冷却部、を具備し、
前記水が前記循環路を循環することで着用者の身体を冷却すること、
を特徴とする水冷衣服、を提供する。
【０００８】
本発明の冷却衣服においては、前記循環路が、前記前身頃及び前記後身頃の内面に取り付けられたホースであること、が好ましい。
【０００９】
また、本発明の冷却衣服においては、前記循環路が、前記前身頃及び前記後身頃の縁部に沿って配置される外循環路と、前記外周部に囲まれた領域に配置される内循環路と、を含むこと、が好ましい。
【００１０】
また、本発明の冷却衣服においては、前記電子冷却部が、前記後身頃において前記着用者の肩甲骨に対向する位置に設けられること、が好ましい。
（【００１１】以降は省略されています）
