公開番号2025062332
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171320
出願日2023-10-02
発明の名称冷却デバイス
出願人三菱重工業株式会社
代理人個人,個人,個人,個人,個人
主分類H01M 10/6568 20140101AFI20250407BHJP(基本的電気素子)
要約【課題】冷却効率を向上させ、消費電力を削減することができる冷却デバイスを提供する。
【解決手段】冷却デバイスは、内側に空間が形成されているとともに、外面から内側に窪む凹部を有する筐体と、筐体内に設けられているとともに、凹部内に突出する端子を有するサーバと、凹部内に設けられているとともに端子に接続された光モジュールと、筐体内に冷媒を供給する冷媒供給部と、筐体から冷媒を排出する冷媒排出部と、を備える。凹部の内面に、光モジュールが接触している。
【選択図】図2
特許請求の範囲【請求項１】
内側に空間が形成されているとともに、外面から内側に窪む凹部を有する筐体と、
前記筐体内に設けられているとともに、前記凹部内に突出する端子を有するサーバと、
前記凹部内に設けられているとともに前記端子に接続された光モジュールと、
前記筐体内に冷媒を供給する冷媒供給部と、
前記筐体から冷媒を排出する冷媒排出部と、
を備える冷却デバイス。
続きを表示（約 840 文字）【請求項２】
前記凹部の内面に、前記光モジュールが接触している、請求項１に記載の冷却デバイス。
【請求項３】
前記筐体は、外面から内側に突出するように設けられるとともに、前記凹部が形成されたジャケットを有し、
前記光モジュールの表面のうち比較的発熱量の大きい発熱面が前記凹部の内面と接触し、
前記ジャケットは、前記発熱面と接触する前記凹部の内面と反対側を向くとともに、前記筐体内の冷媒に前記発熱面からの熱を伝達して冷媒を加熱する加熱面を有する請求項２に記載の冷却デバイス。
【請求項４】
前記ジャケットは、上下方向に並べて複数設けられ、
前記加熱面は、上下方向に延在する鉛直面である、請求項３に記載の冷却デバイス。
【請求項５】
上下方向に並ぶ前記ジャケットは、間隔を空けて設けられている、請求項４に記載の冷却デバイス。
【請求項６】
前記ジャケットは、前記加熱面に、前記加熱面の表面積を増大させる表面積増大部材をさらに有する、請求項３から５のいずれか一項に記載の冷却デバイス。
【請求項７】
前記ジャケットは、上下方向に並べて複数設けられ、
前記加熱面は、水平面に対して傾斜する傾斜面である、請求項３に記載の冷却デバイス。
【請求項８】
上下方向に並ぶ前記ジャケットは、間隔を空けて設けられている、請求項７に記載の冷却デバイス。
【請求項９】
前記ジャケットは、水平方向に並べて複数設けられ、
上下方向に並ぶ前記ジャケットは、互いの前記加熱面が水平方向にずれるように、水平方向にずらして配置されている、請求項７又は８に記載の冷却デバイス。
【請求項１０】
１つの前記凹部内に、複数の光モジュールが収容されている、請求項１から５のいずれか一項に記載の冷却デバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、冷却デバイスに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、冷却ジャケットが開示されている。冷却ジャケットは、冷媒が流通する第１及び第２筒部と、第１及び第２筒部のそれぞれの側面に接続された本体部と、を備える。本体部は、単一の部材により冷媒が流通する流路部を画定し、冷却の対象物を冷却する。
【先行技術文献】
【特許文献】
【０００３】
特許第５５３３２１５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、例えばデータセンターのネットワークラックにおいては、小さな発熱体が密集して設けられている。発熱体は、空気が供給されることにより冷却される。例えばこの発熱体が光モジュールである場合、数ｃｍ程度の小さな光モジュールが密集した状態となる。このため、光モジュールに空気を供給して冷却する空冷方式では、多くの電力が必要となる。昨今の脱炭素のニーズからも、消費電力の削減が重要な課題となっている。
【０００５】
また、消費電力を抑える冷却方式として、発熱体を冷媒に浸漬させて冷却する液浸方式が存在する。しかしながら、発熱体が光モジュールである場合、情報伝達の媒体として光を利用する。このため、光の屈折率が変化する冷媒に光モジュールを浸漬させる液浸方式を、光モジュールの冷却方式として採用することができず、上述した空冷方式を採用せざるを得なかった。
【０００６】
本開示は、上記課題を解決するためになされたものであって、冷却効率を向上させ、消費電力を削減することができる冷却デバイスを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本開示に係る冷却デバイスは、内側に空間が形成されているとともに、外面から内側に窪む凹部を有する筐体と、前記筐体内に設けられているとともに、前記凹部内に突出する端子を有するサーバと、前記凹部内に設けられているとともに前記端子に接続された光モジュールと、前記筐体内に冷媒を供給する冷媒供給部と、前記筐体から冷媒を排出する冷媒排出部と、を備える。
【発明の効果】
【０００８】
本開示の冷却デバイスによれば、冷却効率を向上させ、消費電力を削減することができる。
【図面の簡単な説明】
【０００９】

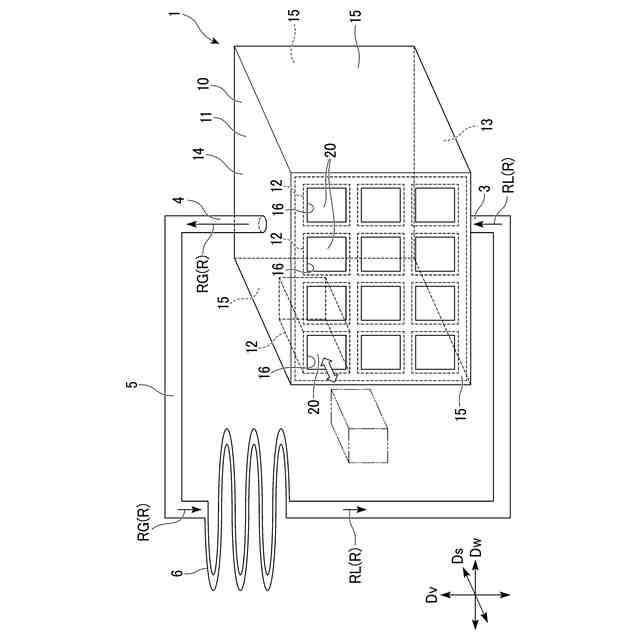

本開示の第１実施形態に係る冷却デバイスの斜視図である。

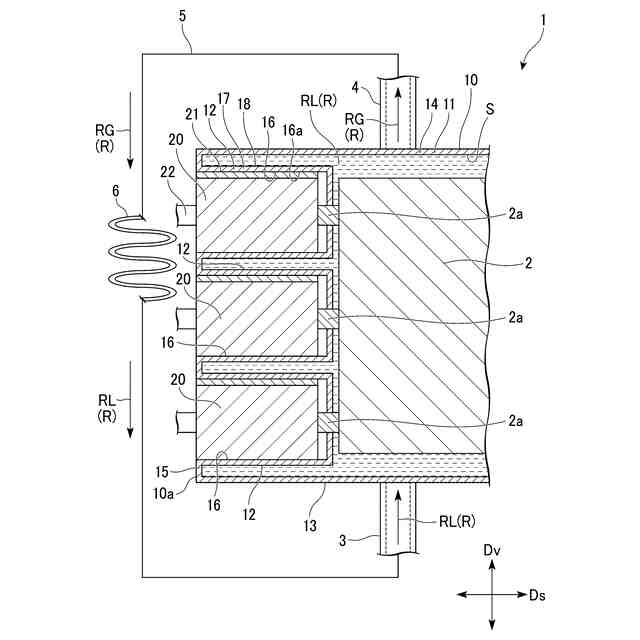

本開示の第１実施形態に係る冷却デバイスの奥行方向に沿った断面図である。

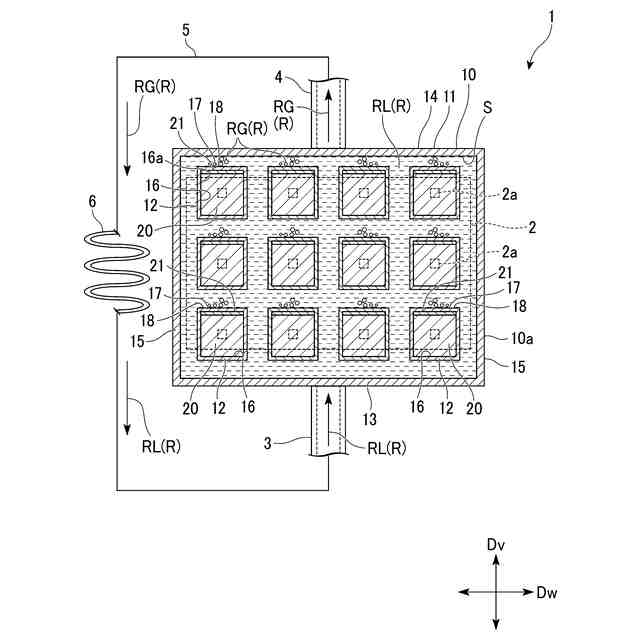

本開示の第１実施形態に係る冷却デバイスの幅方向に沿った断面図である。

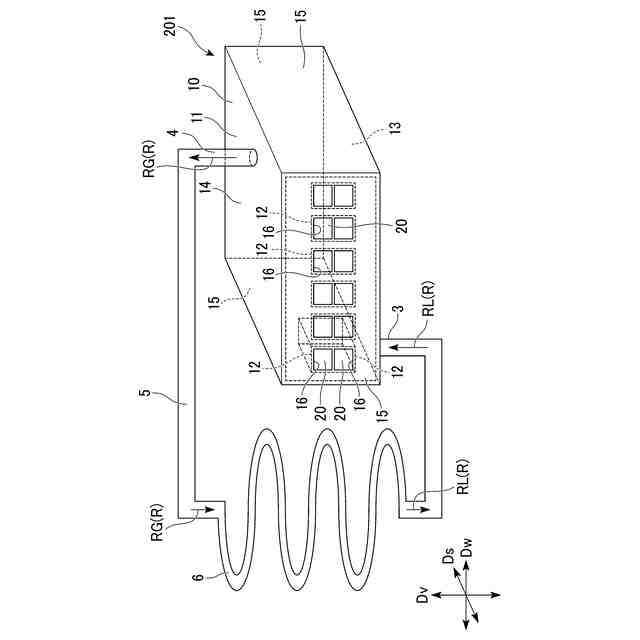

本開示の第２実施形態に係る冷却デバイスの斜視図である。

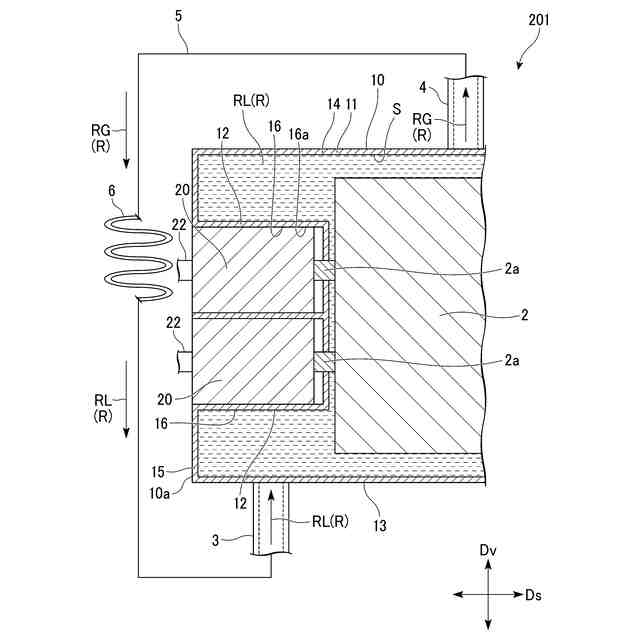

本開示の第２実施形態に係る冷却デバイスの奥行方向に沿った断面図である。

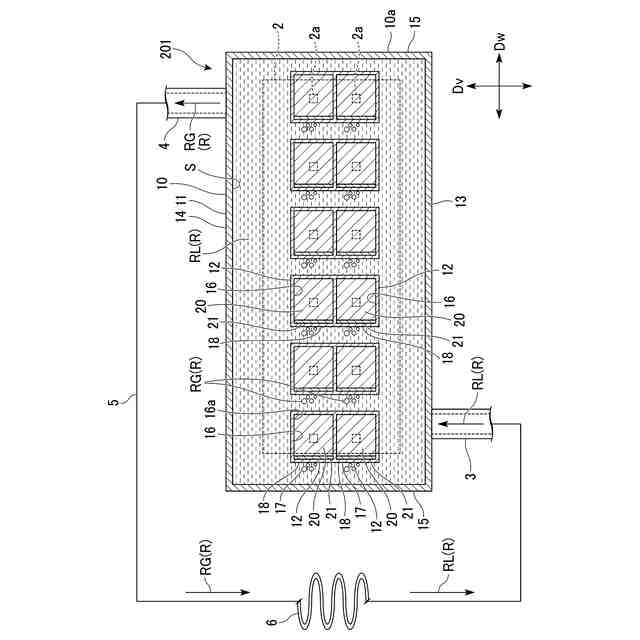

本開示の第２実施形態に係る冷却デバイスの幅方向に沿った断面図である。
本開示の第３実施形態に係る冷却デバイスの幅方向に沿った断面図である。

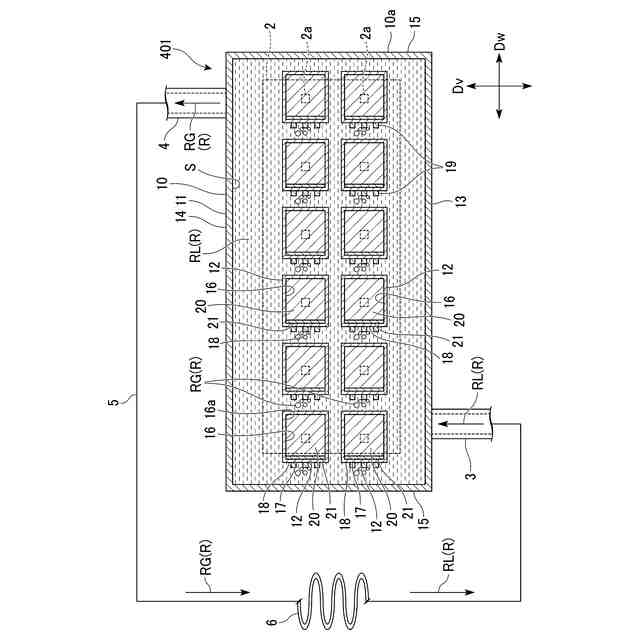

本開示の第４実施形態に係る冷却デバイスの幅方向に沿った断面図である。

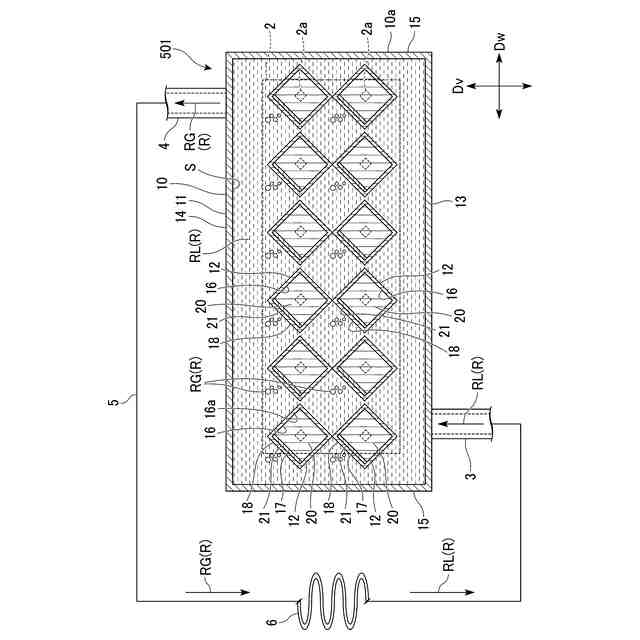

本開示の第５実施形態に係る冷却デバイスの幅方向に沿った断面図である。
本開示の第６実施形態に係る冷却デバイスの幅方向に沿った断面図である。
本開示の第７実施形態に係る冷却デバイスの幅方向に沿った断面図である。
本開示の第８実施形態に係る冷却デバイスの斜視図である。
本開示の第８実施形態に係る冷却デバイスの奥行方向に沿った断面図である。
本開示の第８実施形態に係る冷却デバイスの幅方向に沿った断面図である。
本開示の第９実施形態に係る冷却デバイスの奥行方向に沿った断面図である。
本開示の第９実施形態に係る冷却デバイスの幅方向に沿った断面図である。
本開示のその他の実施形態に係る冷却デバイスの斜視図である。
【発明を実施するための形態】
【００１０】
＜第１実施形態＞
（冷却デバイスの構成）
以下、本開示の実施形態に係る冷却デバイス１について、図１～図３を参照して説明する。
図１～図３に示すように冷却デバイス１は、筐体１０と、サーバ２と、光モジュール２０と、冷媒供給部３と、冷媒排出部４と、冷媒ライン５と、熱交換器６と、を備える。
（【００１１】以降は省略されています）
