公開番号2025074573
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185476
出願日2023-10-30
発明の名称アイスコンデンサの氷除去方法
出願人三菱重工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類G21C 9/012 20060101AFI20250507BHJP(核物理;核工学)
要約【課題】作業員の負荷を低減し、氷を容易に除去すること。
【解決手段】アイスコンデンサ室に配置された円筒形状のバスケットに円柱形状のブロック氷が収納されたアイスコンデンサにおいてブロック氷を除去する方法であって、円筒形状のドリルによってバスケットとブロック氷とを分離する分離工程と、分離したブロック氷をバスケットから取り出す取出工程と、を含む。
【選択図】図6
特許請求の範囲【請求項１】
冷却室に配置された円筒形状のバスケットに円柱形状のブロック氷が収納されたアイスコンデンサにおいて前記ブロック氷を除去する方法であって、
円筒形状のドリルによって前記バスケットと前記ブロック氷とを分離する分離工程と、
分離した前記ブロック氷を前記バスケットから取り出す取出工程と、
を含む、アイスコンデンサの氷除去方法。
続きを表示（約 360 文字）【請求項２】
前記ブロック氷は、吊り下げられたワイヤの高さ方向の複数箇所に止められた各支持板に支持されて前記バスケットに収納されており、
前記ブロック氷を前記バスケットから取り出した後、取り出した前記ブロック氷を支持する前記支持板を除去する除去工程をさらに含む、
請求項１に記載のアイスコンデンサの氷除去方法。
【請求項３】
前記支持板は、磁性体で形成され、
前記除去工程は、磁石によって前記支持板を除去する、
請求項２に記載のアイスコンデンサの氷除去方法。
【請求項４】
前記ドリルは、前記ブロック氷に係止できる爪を含み、
前記取出工程は、前記爪により前記ブロック氷を保持して取り出す、
請求項１に記載のアイスコンデンサの氷除去方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アイスコンデンサの氷除去方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、特許文献１には、アイスコンデンサにおいて充てんされている氷の昇華による減少を防ぐため、円柱形状のブロックアイス本体として構成された氷の外周に水溶性高分子フィルムを貼り付ける構成が示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１４７１８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
異常時に原子炉格納容器に高温水蒸気が充満することが想定される原子炉において、大量の熱を吸収する氷で高温水蒸気を冷却し凝縮するアイスコンデンサが設置される場合がある。このようなアイスコンデンサにおいては、原子炉格納容器の内部の空気が常に清浄に保持されるようにアイスコンデンサの氷が循環空気に曝されている。従って、氷は、融解せずに水蒸気に変わる昇華が生じて重量が減少し、適した凝縮能力が得られないこととなる。そのため、アイスコンデンサでは、氷重量を確保するように、減少した氷の交換が必要になる。しかし、氷が昇華された水蒸気がアイスコンデンサの室内を対流し、再度冷却されて霜となり、氷と当該氷が収納されるバスケットとに付着して固まるため、氷をバスケットから取り出すことが困難となる。また、プラント運転停止後は、アイスコンデンサ内のブロックアイスを効率的に取り出して、処分する必要がある。
【０００５】
本開示は、上述した課題を解決するものであり、作業員の負荷を低減し、氷を容易に除去することのできるアイスコンデンサの氷除去方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述の目的を達成するために、本開示の一態様に係るアイスコンデンサの氷除去方法は、冷却室に配置された円筒形状のバスケットに円柱形状のブロック氷が収納されたアイスコンデンサにおいて前記ブロック氷を除去する方法であって、円筒形状のドリルによって前記バスケットと前記ブロック氷とを分離する分離工程と、分離した前記ブロック氷を前記バスケットから取り出す取出工程と、を含む。
【発明の効果】
【０００７】
本開示は、作業員の負荷を低減し、氷を容易に除去することができる。
【図面の簡単な説明】
【０００８】

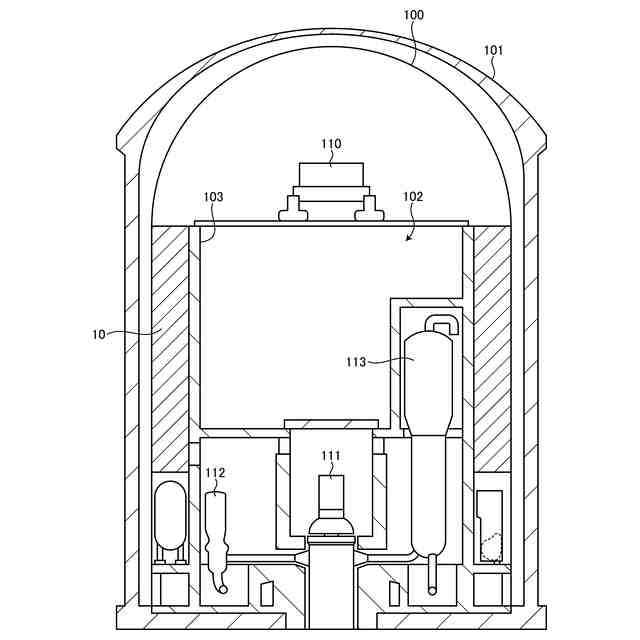

図１は、実施形態のアイスコンデンサが適用される原子炉格納容器の概略構成図である。

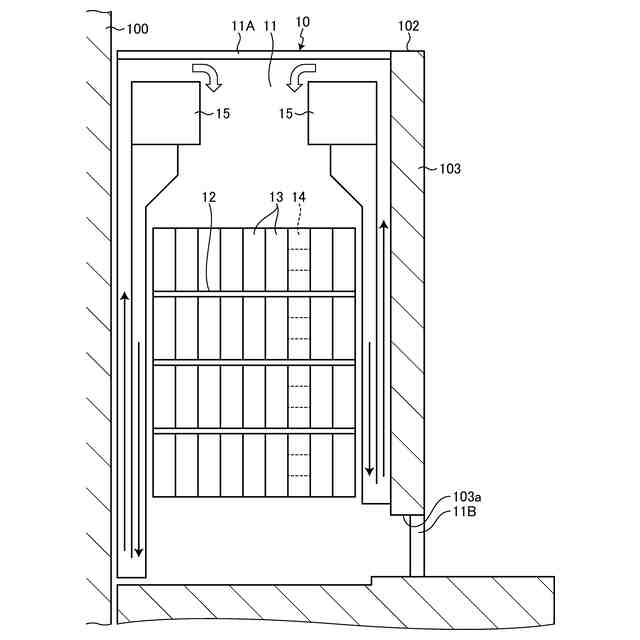

図２は、実施形態のアイスコンデンサの概略構成図である。

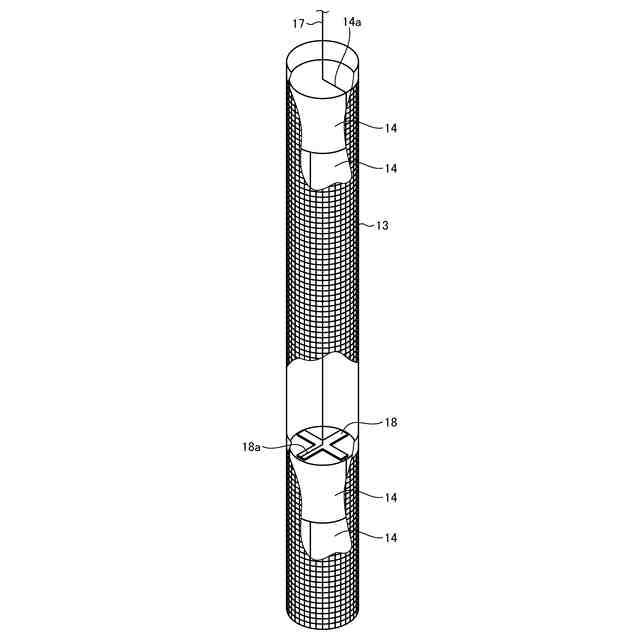

図３は、実施形態のアイスコンデンサのバスケットの概略構成図である。

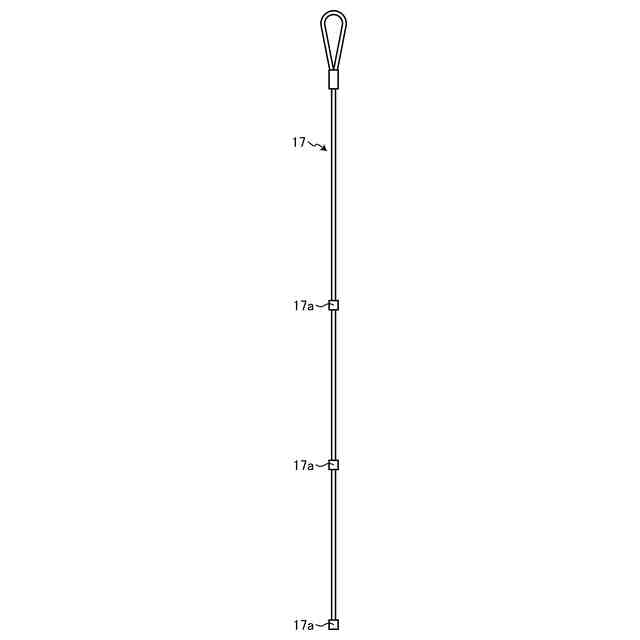

図４は、実施形態のアイスコンデンサのワイヤの概略構成図である。

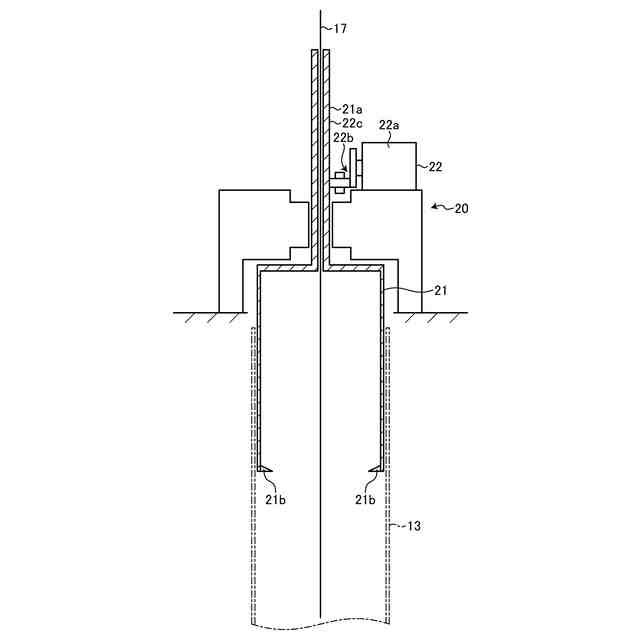

図５は、実施形態のアイスコンデンサの氷除去機構の概略構成図である。

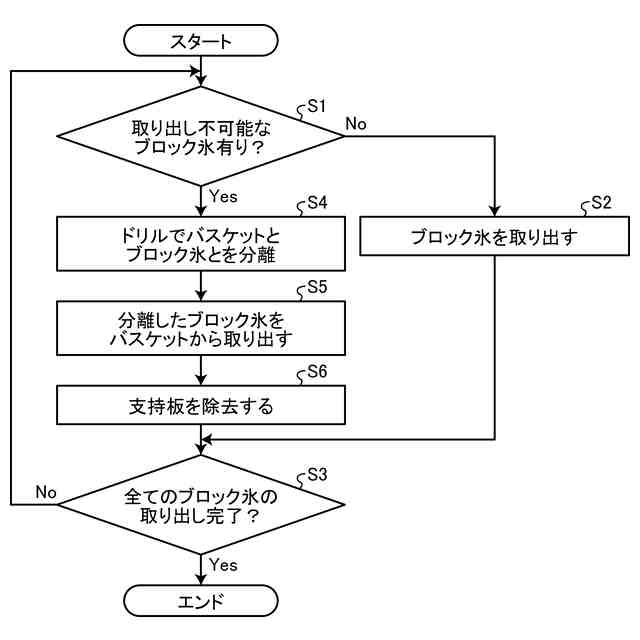

図６は、実施形態のアイスコンデンサの氷除去方法のフローチャートである。

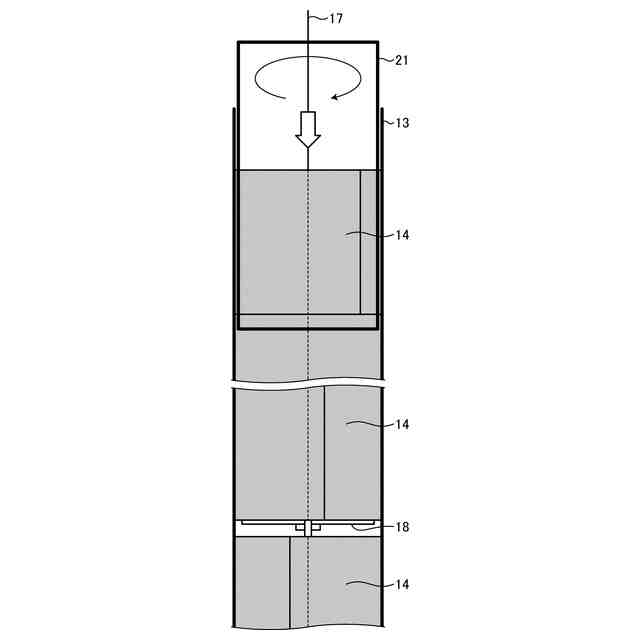

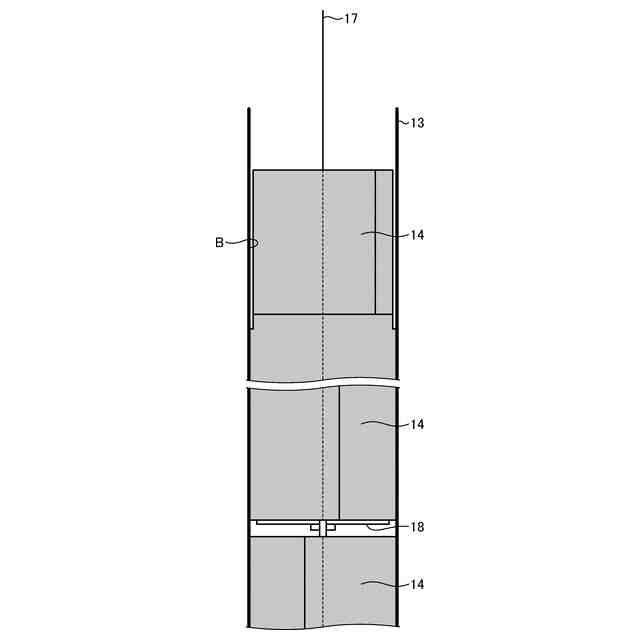

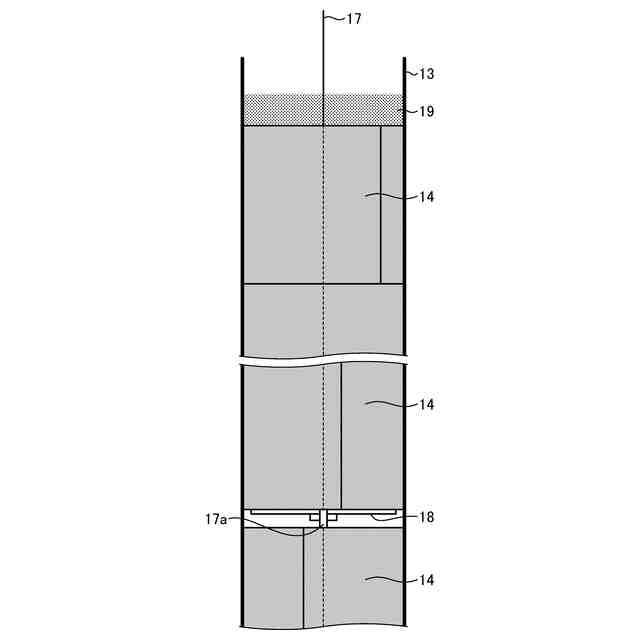

図７は、実施形態のアイスコンデンサの氷除去方法の工程図である。
図８は、実施形態のアイスコンデンサの氷除去方法の工程図である。
図９は、実施形態のアイスコンデンサの氷除去方法の工程図である。
図１０は、実施形態のアイスコンデンサの氷除去方法の工程図である。
図１１は、実施形態のアイスコンデンサの氷除去方法の工程図である。
図１２は、実施形態のアイスコンデンサの氷除去方法の工程図である。
図１３は、実施形態のアイスコンデンサの氷除去方法の工程図である。
【発明を実施するための形態】
【０００９】
以下に、本開示に係る実施形態を図面に基づいて詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【００１０】
図１は、実施形態のアイスコンデンサが適用される原子炉格納容器の概略構成図である。
（【００１１】以降は省略されています）
