発明の名称ワーク台座プレート、ワーク、及び細胞培養システム
出願人三菱重工業株式会社
代理人個人,個人,個人,個人,個人
主分類C12M 1/00 20060101AFI20250702BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】構成が複雑化することなく自動搬送したワークのシール不良の発生を抑える。
【解決手段】ワーク台座プレートは、ヒートシーラーのトレイの上面に着脱可能であるとともに、前記ヒートシーラーによりヒートシーリングされるワーク本体が載置されるワーク台座プレートであって、前記ワーク本体を下方から支持する支持面を有した載置部と、前記トレイの上面に載置可能な基部と、前記トレイに対して位置決めを行う位置決め部と、前記基部よりも上方に位置し、下方から搬送装置により支持可能な被支持部と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
ヒートシーラーのトレイの上面に着脱可能であるとともに、前記ヒートシーラーによりヒートシーリングされるワーク本体が載置されるワーク台座プレートであって、
前記ワーク本体を下方から支持する支持面を有した載置部と、
前記トレイの上面に載置可能な基部と、
前記トレイに対して位置決めを行う位置決め部と、
前記基部よりも上方に位置し、下方から搬送装置により支持可能な被支持部と、
を備えるワーク台座プレート。
続きを表示（約 960 文字）【請求項２】
前記支持面に設けられ、前記支持面の外縁よりも内側から上方に向かって突出して前記ワーク本体を下方から押圧可能な凸部を、更に備える
請求項１に記載のワーク台座プレート。
【請求項３】
前記トレイは、上方に向かって突出するピンを備え、
前記位置決め部は、前記ピンを挿入可能な位置決め凹部を備える
請求項１に記載のワーク台座プレート。
【請求項４】
複数の前記ピンと、前記ピンを挿入可能な複数の位置決め凹部と、を備え、
複数の前記位置決め凹部は、
平面視で円状をなす第一孔部と、
平面視で長孔状をなす第二孔部と、
を含む
請求項３に記載のワーク台座プレート。
【請求項５】
前記ワーク本体は、上下方向を厚さ方向として合成樹脂により形成されたプレート状をなし、上方から下方に向かって凹む複数のウェル部を前記外縁よりも内側に備え、
前記凸部は、前記ウェル部の鉛直下方から前記ワーク本体に接触する
請求項２に記載のワーク台座プレート。
【請求項６】
前記載置部は、前記支持面の外縁から上方に向かって延びて前記ワーク本体の水平方向への変位を規制する規制部を、更に備える
請求項２に記載のワーク台座プレート。
【請求項７】
請求項１に記載のワーク台座プレートと、
前記ワーク台座プレートに載置された前記ワーク本体と、
前記ワーク本体及び前記ワーク台座プレートを下方から支持するワークトレイと、
を備えるワーク。
【請求項８】
培養液内の細胞を増殖させる培養エリアを有するインキュベータと、
請求項７に記載のワークに分注操作を行う液操作エリアを有するクリーンベンチと、
を備え、
前記クリーンベンチに設けられて、前記ワーク本体の載置された前記ワーク台座プレートを搬送可能な搬送装置と、
前記クリーンベンチに設けられて、前記ワーク台座プレートを介して前記トレイの上面に載置された前記ワーク本体に対してヒートシーリングする前記ヒートシーラーと、
を備える
細胞培養システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ワーク台座プレート、ワーク、及び細胞培養システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、ウェルプレートを用いてマイクロ流体の細胞培養を行う細胞培養システムが開示されている。この特許文献１では、加熱等の操作を自動化するために、マニホールドを使用してウェルプレートの各ウェルに細胞を注入している。
【先行技術文献】
【特許文献】
【０００３】
特許第６２３２３８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１のような細胞培養システムでは、ウェルプレート等のワークの表面を合成樹脂、アルミニウム等からなるフィルムによりヒートシーリングする場合がある。このようなヒートシーリングでは、シール不良が生じないように、ウェルプレート等のワークをヒートシーラーのトレイ上に正確に配置する必要がある。しかしながら、ウェルプレート等のワークを自動搬送してヒートシーラーのトレイ上に正確に配置しようとすると、ワークの位置を検知するためのセンサー等が必要になる等、構成が複雑化してしまう場合があるという課題がある。
【０００５】
本開示は上記課題を解決するためになされたものであって、構成が複雑化することなく自動搬送したワークのシール不良の発生を抑えることが可能なワーク台座プレート、ワーク、及び細胞培養システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係るワーク台座プレートは、ヒートシーラーのトレイの上面に着脱可能であるとともに、前記ヒートシーラーによりヒートシーリングされるワーク本体が載置されるワーク台座プレートであって、前記ワーク本体を下方から支持する支持面を有した載置部と、前記トレイの上面に載置可能な基部と、前記トレイに対して位置決めを行う位置決め部と、前記基部よりも上方に位置し、下方から搬送装置により支持可能な被支持部と、を備える。
【０００７】
本開示の一態様に係るワークは、上記ワーク台座プレートと、前記ワーク台座プレートに載置された前記ワーク本体と、前記ワーク本体及び前記ワーク台座プレートを下方から支持するワークトレイと、を備える。
【０００８】
本開示の一態様に係る細胞培養システムは、培養液内の細胞を増殖させる培養エリアを有するインキュベータと、上記ワークに分注操作を行う液操作エリアを有するクリーンベンチと、を備え、前記クリーンベンチに設けられて、前記ワーク本体の載置された前記ワーク台座プレートを搬送可能な搬送装置と、前記クリーンベンチに設けられて、前記ワーク台座プレートを介して前記トレイの上面に載置された前記ワーク本体に対してヒートシーリングするヒートシーラーと、を備える。
【発明の効果】
【０００９】
本開示によれば、構成が複雑化することなくシール不良の発生を抑えることが可能となる。
【図面の簡単な説明】
【００１０】

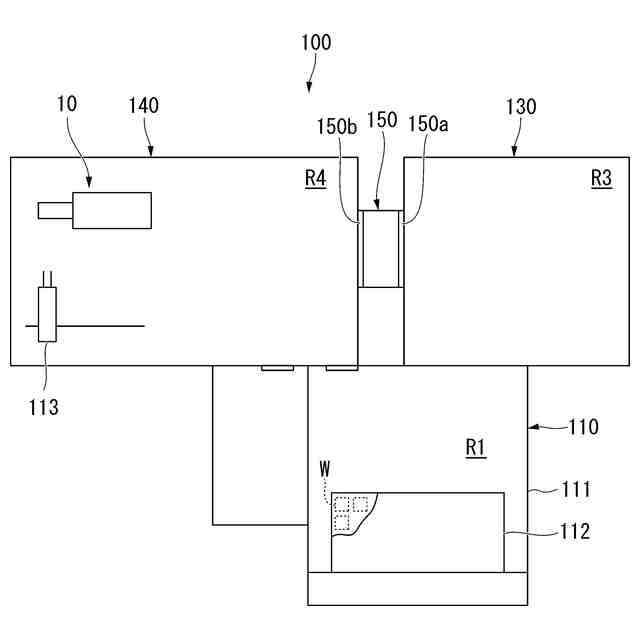

本開示の実施形態における細胞培養システムの概略構成を示す図である。

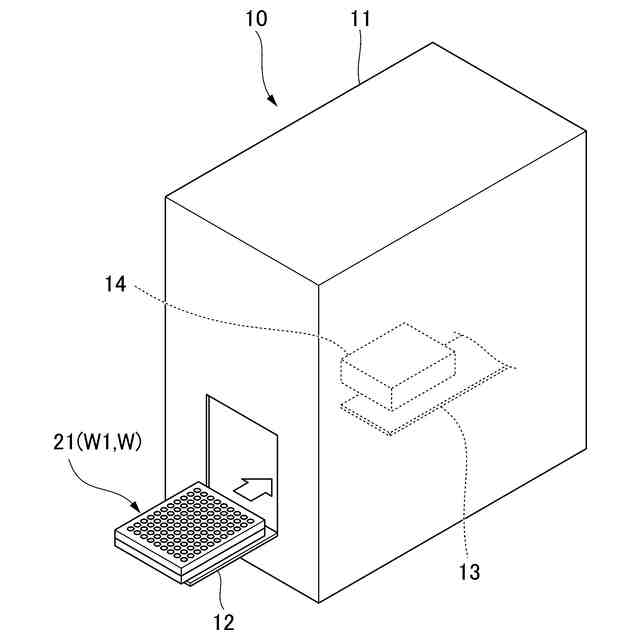

本開示の実施形態におけるヒートシーラーの斜視図である。

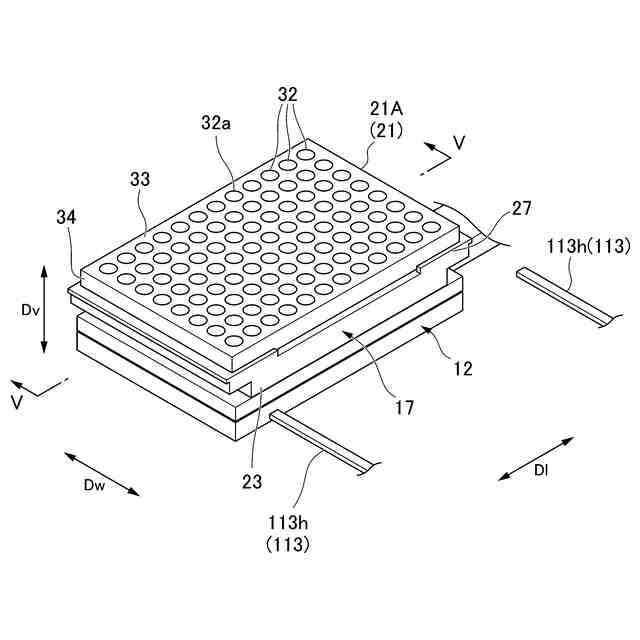

本開示の実施形態におけるワーク本体及びワーク台座プレートをトレイ上に載置した状態を示す分解斜視図である。

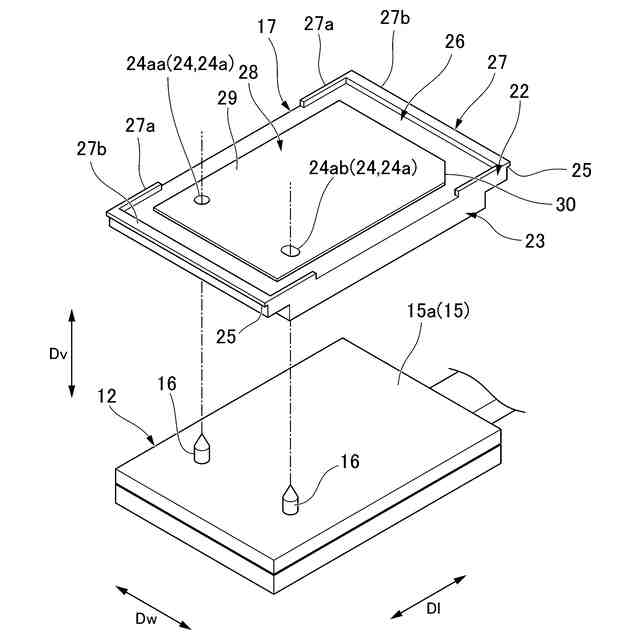

本開示の実施形態におけるトレイ及びワーク台座プレートの分解斜視図である。
図３のＶ－Ｖ線に沿う断面図である。

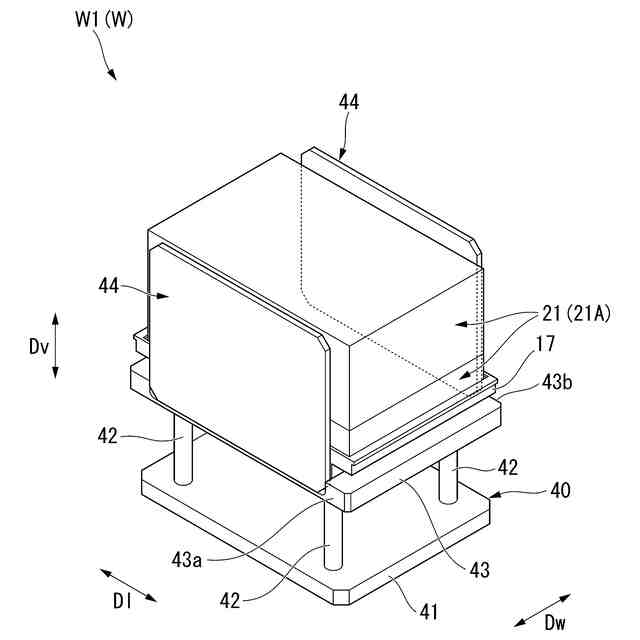

本開示の実施形態におけるウェルプレートを含むワークの斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
