公開番号2025052761
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023161646
出願日2023-09-25
発明の名称蓋体及びこれを備えた容器
出願人三甲株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類B65D 6/18 20060101AFI20250328BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】蓋体上の液体を速やかに排出する。
【解決手段】容器本体(1)の上方に形成された開口(15)を塞ぐ蓋体(2)であって、蓋体(2)の第1蓋体(20)は、相対する一対の第1側辺部(201,202)と、相対する一対の第2側辺部(203,204)と、を含み、一対の第2側辺部(203,204)のうちの一方の第2側辺部(203)から他方の第2側辺部(203)に亘って延在する一連の液流溝(24)が上面に形成されている。
【選択図】図7
特許請求の範囲【請求項１】
容器本体の上方に形成された開口を塞ぐ蓋体であって、
相対する一対の第１側辺部と、相対する一対の第２側辺部と、を含み、
前記一対の第２側辺部のうちの一方の第２側辺部から他方の第２側辺部に亘って延在する一連の液流溝が上面に形成されている、蓋体。
続きを表示（約 1,000 文字）【請求項２】
前記一対の第１側辺部の対向方向における前記液流溝の幅は、前記一対の第１側辺部のうち一方の第１側辺部から他方の第１側辺部までの前記対向方向における間隔の半分以上である、請求項１に記載の蓋体。
【請求項３】
前記開口は、二つの前記蓋体により塞がれ、
各前記蓋体の前記一方の第１側辺部側には、前記容器本体に対して回動可能に連結される蓋体軸部が設けられ、
各前記蓋体が前記開口を閉じた状態である閉位置に位置しているときに、各前記蓋体の前記他方の第１側辺部同士が対面、又は、各前記蓋体の前記他方の第１側辺部側に位置する先端構成部同士が上下方向において重なる、請求項２に記載の蓋体。
【請求項４】
前記液流溝は、溝底部と、前記一対の第１側辺部の対向方向における前記溝底部の両端のそれぞれから上方に向かって延びる一対の溝壁部と、を有し、
各前記蓋体の前記先端構成部は、前記他方の第１側辺部側に位置する前記溝壁部の上端よりも前記他方の第１側辺部が下方に位置するように、前記一方の第１側辺部側から前記他方の第１側辺部に向かうにつれ下方に向かって傾斜する傾斜面を有する、請求項３に記載の蓋体。
【請求項５】
前記液流溝は、溝底部と、前記一対の第１側辺部の対向方向における前記溝底部の両端のそれぞれから上方に向かって延びる一対の溝壁部と、を有し、
前記溝底部と前記一方の第１側辺部側に位置する前記溝壁部との成す角度が、前記溝底部と前記他方の第１側辺部側に位置する前記溝壁部との成す角度よりも小さい、請求項３に記載の蓋体。
【請求項６】
容器本体と、
請求項１～５のいずれか１項に記載の蓋体と、を備える容器であって、
前記容器は、前記蓋体が前記開口を閉じた状態である閉位置に前記蓋体を位置させた状態で、上下方向に前記容器を複数積み重ねて配置する段積みが可能であり、
前記蓋体には、前記液流溝の形成範囲の少なくとも一部から上方に向かって突出し、前記容器が段積された状態において上側の前記容器の変位を規制可能な規制突部が形成されている、容器。
【請求項７】
前記蓋体が最も開いた位置である最大開位置に位置している状態において、前記規制突部を受け入れ可能な、前記容器本体の内側に凹む凹部を前記容器本体に有している、請求項６に記載の容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、容器の上方に形成された開口を塞ぐ蓋体に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、容器の上方に形成された開口を塞ぐ蓋体の上面に溜まった水を、蓋体の上面に形成した溝により蓋体の外部に排出する構成が知られている。例えば、特許文献１には、蓋体の外部に水を排出するための水溜及び排水路が形成された蓋体について記載されている。水溜は、水を蓋体の外部に排出するための排出チャンネルと接続している。排水路は蓋体上に入り組んで形成され、排水路の終端は水溜に接続している。蓋体上の水は、各排水路を伝って水溜へと集められ、排出チャネルを介して蓋体の外部に排出される。これにより、蓋体上の水は自然に蓋体の外部へ排出される。
【先行技術文献】
【特許文献】
【０００３】
実開昭５７－０５２４６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、蓋体上の水を、蓋体を傾ける等して速やかに蓋体の外部に排出したい時が有る。しかしながら、特許文献１の蓋体では、排出路が入り組んで形成されている。そのため、蓋体を傾けた際に、排水路を伝って流れる水が蓋体を傾けた方向と交差する方向に延びる排水路に流れ込んでしまう、又は蓋体を傾けた方向と交差する方向に延びる排水路に水が残存してしまう可能性が有る。そのため、蓋体上の水を速やかに排出することができないという問題があった。
【０００５】
本発明の一態様は、蓋体上の液体を速やかに排出することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る蓋体は、容器本体の上方に形成された開口を塞ぐ蓋体であって、相対する一対の第１側辺部と、相対する一対の第２側辺部と、を含み、前記一対の第２側辺部のうちの一方の第２側辺部から他方の第２側辺部に亘って延在する一連の液流溝が上面に形成されている。
【発明の効果】
【０００７】
本発明の一態様によれば、蓋体上の液体を速やかに排出することができる。
【図面の簡単な説明】
【０００８】
本発明の実施形態１に係る折畳み容器を上方から見た斜視図である。

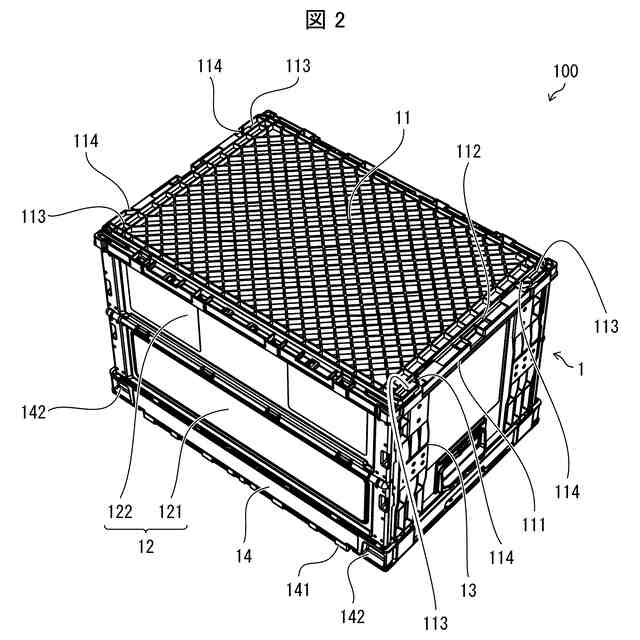

図１に示す折畳み容器を下方から見た斜視図である。

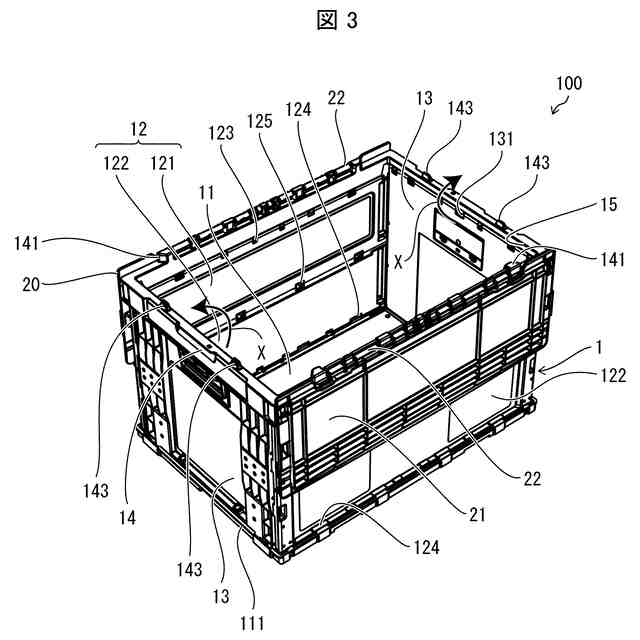

蓋体を開けた状態の折畳み容器を上方から見た斜視図である。
蓋体を開けた状態の折畳み容器を側方から見た側面図である。

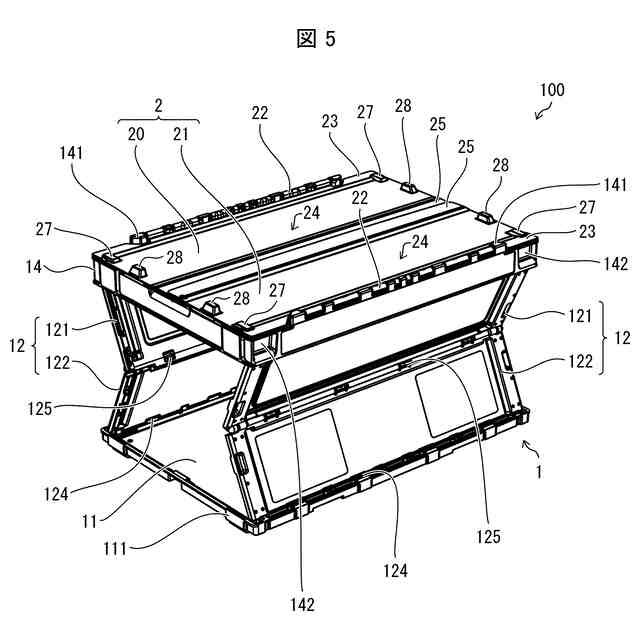

組立状態から折畳み状態への状態変化の途中の折畳み容器を上方から見た斜視図である。

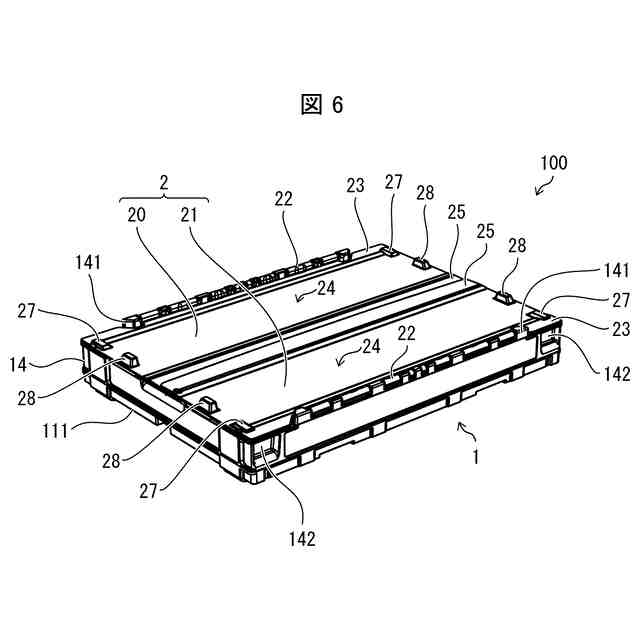

折畳み状態の折畳み容器を上方から見た斜視図である。

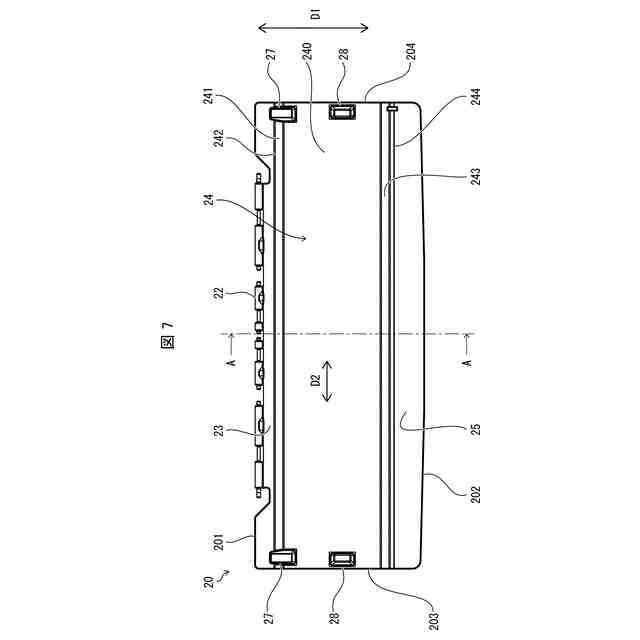

第１蓋体を上方から見た上面図である。

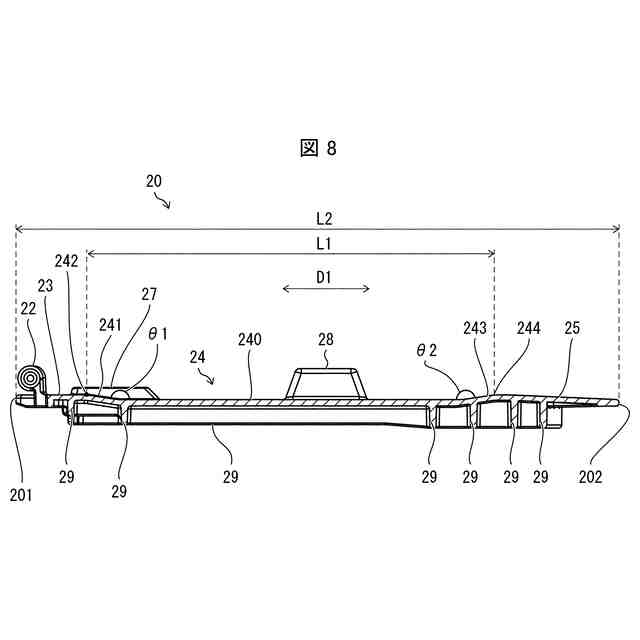

図７に示す第１蓋体のＡ‐Ａ線矢視断面図である。
第１蓋体及び第２蓋体を閉位置に位置させた状態において、第１蓋体及び第２蓋体が上下方向に重なる部分を示す拡大断面図である。
複数の折畳み容器が段積みされた状態の一例を示す斜視図である。
図１０の領域Ｒを拡大した拡大図である。
【発明を実施するための形態】
【０００９】
〔実施形態〕
以下、本発明の一実施形態について、詳細に説明する。なお、以下の説明において、上下方向は、折畳み容器１００の底部を下方に位置させた状態の折畳み容器１００の上下方向をいう。上下方向は、折畳み容器１００の高さ方向でもある。
【００１０】
〔折畳み容器１００の概要〕
折畳み容器１００は、図１に示す箱型に組立てられた状態である組立状態と、図６に示す折り畳んだ状態である折畳み状態との間で状態変化が可能な容器である。また、折畳み容器１００は、図１０に示すように、上下方向に複数積み重ねて配置する段積みが可能な容器である。折畳み容器１００は、本発明の容器の一例である。折畳み容器１００は、例えばポリプロピレンからなる樹脂製である。
（【００１１】以降は省略されています）
