公開番号2025040858
公報種別公開特許公報(A)
公開日2025-03-25
出願番号2023147925
出願日2023-09-12
発明の名称ふとん籠
出願人松井金網工業株式会社
代理人個人,個人
主分類E02B 3/08 20060101AFI20250317BHJP(水工;基礎;土砂の移送)
要約【課題】中詰め材を充填した状態での吊り下げ搬送が可能で、且つ前面網と背面網との連結を簡単に行うことができるふとん籠を提供する。
【解決手段】内部に中詰め材が充填される籠本体2と、中詰め材が充填された籠本体2を吊り下げ搬送するための吊具3とを備え、前面網10と背面網20とがそれぞれ縦線と横線とを有し、縦線が略L字状に曲がっていることでそれぞれ縦網部と底網部とを備えており、コイルが、前面網10の底網部と背面網20の底網部の先端同士を連結しており、吊具3が、前面網10の縦網部に沿って立ち上がる一方の吊り掛け部と、背面網20の縦網部に沿って立ち上がる他方の吊り掛け部と、吊り掛け部同士を連結しつつ、籠本体2を下から支える下支え部とを備えている。
【選択図】図1

特許請求の範囲【請求項１】
前面網と、背面網と、前面網と背面網とを連結するコイルとを有し、内部に中詰め材が充填される籠本体と、
中詰め材が充填された籠本体を吊り下げ搬送するための吊具とを備え、
前面網と背面網とがそれぞれ縦線と横線とを有し、縦線が略Ｌ字状に曲がっていることでそれぞれ縦網部と底網部とを備えており、
コイルが、前面網の底網部と背面網の底網部の先端同士を連結しており、
吊具が、前面網の縦網部に沿って立ち上がる一方の吊り掛け部と、背面網の縦網部に沿って立ち上がる他方の吊り掛け部と、吊り掛け部同士を連結しつつ、籠本体を下から支える下支え部とを備えている、ふとん籠。
続きを表示（約 320 文字）【請求項２】
平面視、コイルと下支え部とが交差している、請求項１記載のふとん籠。
【請求項３】
前面網の底網部の基端から先端までの長さと、背面網の底網部の基端から先端までの長さが略等しい、請求項１又は２記載のふとん籠。
【請求項４】
縦線のピッチが、縦線の線径の５．５倍以下とされている、請求項１又は２記載のふとん籠。
【請求項５】
籠本体が側面網を備えており、側面網の一方側端がコイルによって前面網の縦網部と連結され、側面網の他方側端がコイルによって背面網の縦網部と連結され、側面網の下端がコイルによって前面網の底網部と背面網の底網部とに連結されている、請求項１又は２記載のふとん籠。

発明の詳細な説明【技術分野】
【０００１】
この発明は、中詰め材を充填した状態で吊り下げ搬送されるふとん籠に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、２つのＬ形枠を組み合わせた２分割型の組立式カゴ枠が記載されている。この組立式カゴ枠では、中詰石を充填した状態での吊り下げを可能とするために、２つのＬ形枠を強固に連結することが記載されている。具体的には、２つのＬ字状に折れ曲がった金網にそれぞれＬ字形の柱筋を３本以上設けて補強するとともに、一方の柱筋にネジ棒を設け、他方の柱筋に透孔を有する連結板を取り付け、ネジ棒を連結板の透孔に挿入した上でネジ棒にナットをねじ込むことで２つのＬ形枠を強固に連結している。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－３１０９１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、柱筋にネジ棒や連結板を取り付ける必要があり、また、連結作業においてナットをねじ込む必要がある等、連結作業が煩雑である。
【０００５】
本発明の目的は、中詰め材を充填した状態での吊り下げ搬送が可能で、且つ前面網と背面網との連結を簡単に行うことができるふとん籠を提供することにある。
【課題を解決するための手段】
【０００６】

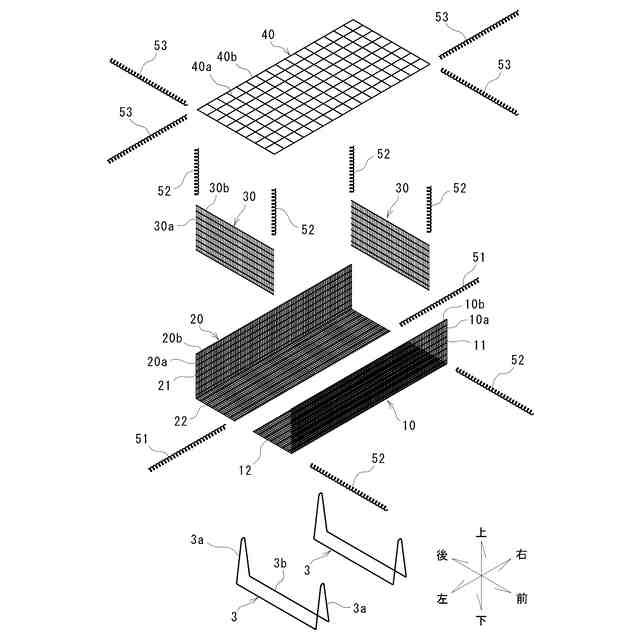

本発明のふとん籠は、前面網１０と、背面網２０と、前面網１０と背面網２０とを連結するコイル５１とを有し、内部に中詰め材が充填される籠本体２と、中詰め材が充填された籠本体２を吊り下げ搬送するための吊具３とを備え、前面網１０と背面網２０とがそれぞれ縦線１０ａ、２０ａと横線１０ｂ、２０ｂとを有し、縦線１０ａ、２０ａが略Ｌ字状に曲がっていることでそれぞれ縦網部１１、２１と底網部１２、２２とを備えており、コイル５１が、前面網１０の底網部１２と背面網２０の底網部２２の先端同士を連結しており、吊具３が、前面網１０の縦網部１１に沿って立ち上がる一方の吊り掛け部３ａと、背面網２０の縦網部２１に沿って立ち上がる他方の吊り掛け部３ａと、吊り掛け部３ａ同士を連結しつつ、籠本体２を下から支える下支え部３ｂとを備えていることを特徴としている。
【０００７】
上記ふとん籠は、平面視、コイル５１と下支え部３ｂとが交差していることが好ましい。
【０００８】
また、前面網１０の底網部１２の基端から先端までの長さと、背面網２０の底網部２２の基端から先端までの長さが略等しいことが好ましい。
【０００９】
また、縦線１０ａ、２０ａのピッチが、縦線１０ａ、２０ａの線径の５．５倍以下とされていることが好ましい。
【００１０】
また、籠本体２が側面網３０を備えており、側面網３０の一方側端がコイル５２によって前面網１０の縦網部１１と連結され、側面網３０の他方側端がコイル５２によって背面網２０の縦網部２１と連結され、側面網３０の下端がコイル５２によって前面網１０の底網部１２と背面網２０の底網部２２とに連結されていることが好ましい。
【発明の効果】
（【００１１】以降は省略されています）
