公開番号2025039993
公報種別公開特許公報(A)
公開日2025-03-24
出願番号2023146621
出願日2023-09-11
発明の名称希土類磁石
出願人日本特殊陶業株式会社,NDFEB株式会社,株式会社エフ・シー・シー
代理人弁理士法人グランダム特許事務所
主分類H01F 7/02 20060101AFI20250314BHJP(基本的電気素子)
要約【課題】150℃などの高温環境下において内部に発生する渦電流損失を低減できる新規な希土類磁石を提供する。
【解決手段】希土類磁石10は、複数の磁石11と、複数の前記磁石11間に存在する絶縁層13と、を備える。絶縁層13は、無機結晶を主成分とする。
【選択図】図1
特許請求の範囲【請求項１】
複数の磁石と、
複数の前記磁石間に存在する絶縁層と、を備え、
前記絶縁層は、無機結晶を主成分とする、希土類磁石。

発明の詳細な説明【技術分野】
【０００１】
本開示は、希土類磁石に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、磁石素体の表面に形成された抵抗層を備える希土類磁石を開示する。抵抗層は、磁石素体の表面を酸化処理することにより形成されている。
また、渦電流損失を低減することを目的として、種々の希土類磁石が提案されている（例えば、特許文献２－４）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７４９６２号公報
特開２０１３－２１９９１１号公報
特開２００７－１５７９０３号公報
特開２００３－１６４０８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、希土類磁石には種々の要求がある。例えば、１５０℃などの高温環境下において内部に発生する渦電流損失を低減できる希土類磁石が望まれている。
本開示は、上記実情を鑑みてなされたものであり、１５０℃などの高温環境下において内部に発生する渦電流損失を低減できる新規な希土類磁石を提供することを目的とする。本開示は、以下の形態として実現することが可能である。
【課題を解決するための手段】
【０００５】
〔１〕複数の磁石と、
複数の前記磁石間に存在する絶縁層と、を備え、
前記絶縁層は、無機結晶を主成分とする、希土類磁石。
【発明の効果】
【０００６】
本開示によれば、高温環境下において内部に発生する渦電流損失を低減できる新規な希土類磁石を提供できる。
【図面の簡単な説明】
【０００７】

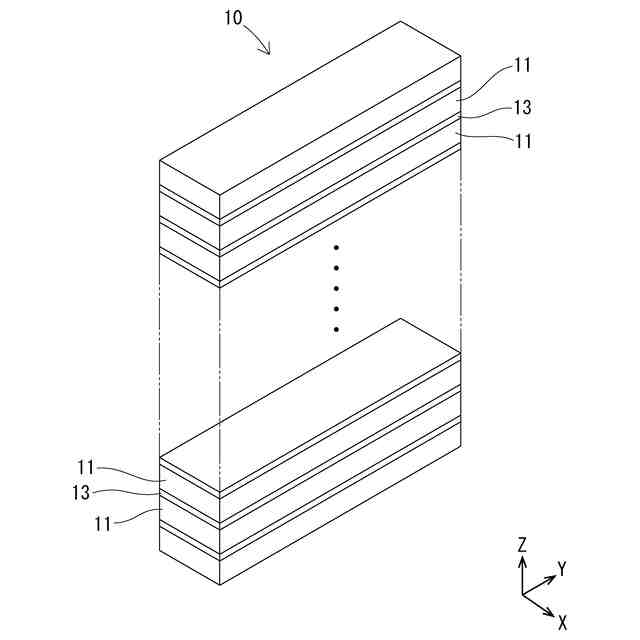

希土類磁石の一例を模式的に表す斜視図である。
希土類磁石の上面図である。

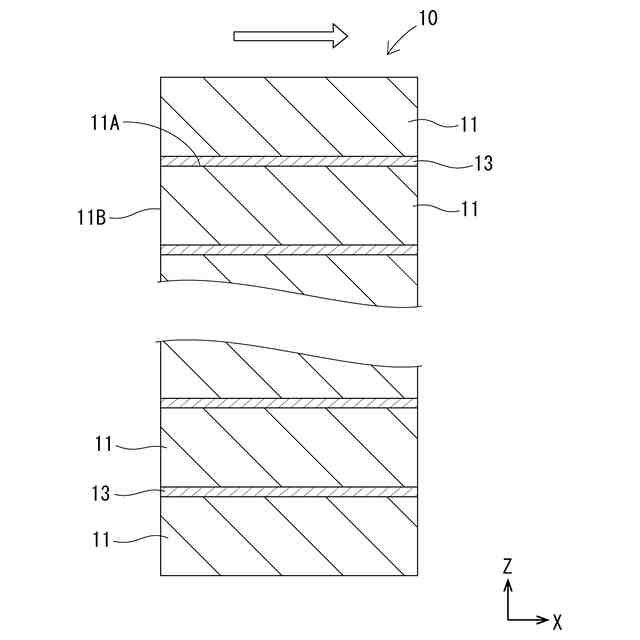

図２のＡ－Ａ線断面図である。
希土類磁石の他の例１の断面図である。
図４の一部を拡大して示す拡大図である。

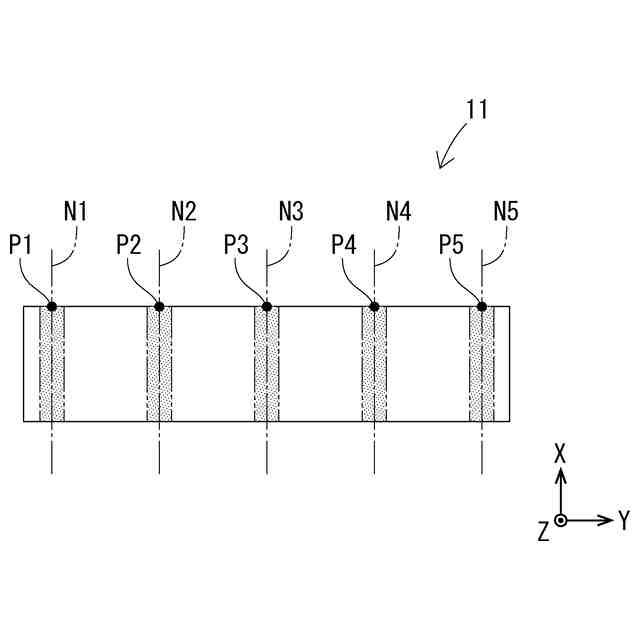

磁石の平均配向度の測定方法を説明するための図である。
希土類磁石の他の例２を模式的に表す斜視図である。

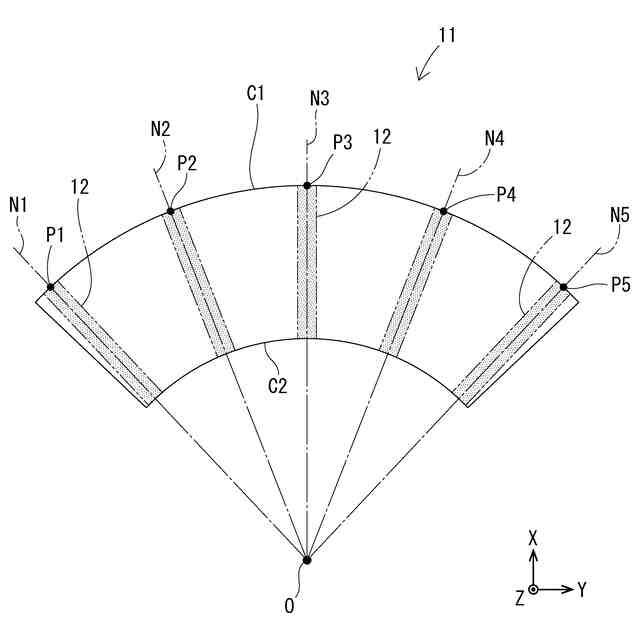

他の例２において、磁石の平均配向度の測定方法を説明するための図である。
平均配向度を測定するための各部分を模式的に表す図である。
モーターの一部を模式的に表す断面図である。
ローターの平面図である。
【発明を実施するための形態】
【０００８】
以下、本開示を詳しく説明する。なお、本明細書において、数値範囲について「－」を用いた記載では、特に断りがない限り、下限値及び上限値を含むものとする。例えば、「１０－２０」という記載では、下限値である「１０」、上限値である「２０」のいずれも含むものとする。すなわち、「１０－２０」は、「１０以上２０以下」と同じ意味である。また、本明細書において、各数値範囲の上限値及び下限値は、任意に組み合わせることができる。以下、各図におけるＺ軸方向は、複数の磁石１１の並び方向である。Ｚ軸方向と直交する一の方向をＸ軸方向（横方向とも称する）とし、Ｚ軸方向及びＸ軸方向と直交する方向をＹ軸方向（縦方向とも称する）とする。
【０００９】
１．希土類磁石１０
図１から図３に例示されるように、希土類磁石１０は、複数の磁石１１と、複数の前記磁石１１間に存在する絶縁層１３と、を備えている。絶縁層１３は、無機結晶を主成分とする。
【００１０】
（１）磁石１１
磁石１１は、希土類元素を含む永久磁石である。磁石１１は、良好な磁気特性を有する観点から、希土類焼結磁石が好ましい。
（【００１１】以降は省略されています）
