発明の名称情報処理装置
出願人トヨタ自動車株式会社
代理人個人,個人
主分類G06F 3/06 20060101AFI20250228BHJP(計算;計数)
要約【課題】ストレージデバイスへのデータの書き込み頻度を低減させることができる情報処理装置を提供すること。
【解決手段】情報処理装置10は、車両1に搭載されるとともに、セル単位で書き換え可能なストレージデバイス14を管理する情報処理装置10であって、車両1において実行される複数のアプリケーション121の各々から収集タイミングにデータを収集することと、収集した複数のデータを一つの統合データに統合することと、ストレージデバイス14への統合データの書き込みを要求するコマンドである第1コマンドを実行することと、第1コマンドに基づいた統合データのストレージデバイス14への書き込みを即時に実行させるコマンドである第2コマンドを実行することと、を実行する。
【選択図】図1
特許請求の範囲【請求項１】
車両に搭載されるとともに、セル単位で書き換え可能なストレージデバイスを管理する情報処理装置であって、
前記車両において実行される複数のアプリケーションの各々から収集タイミングにデータを収集することと、
収集した複数の前記データを一つの統合データに統合することと、
前記ストレージデバイスへの前記統合データの書き込みを要求するコマンドである第１コマンドを実行することと、
前記第１コマンドに基づいた前記統合データの前記ストレージデバイスへの書き込みを即時に実行させるコマンドである第２コマンドを実行することと、を実行する、
情報処理装置。
続きを表示（約 820 文字）【請求項２】
前記収集タイミングには、前記車両の電源スイッチがオフにされたタイミングが含まれる、
請求項１に記載の情報処理装置。
【請求項３】
電力の供給モードとして、常時電源モードと、補助電源モードとが用意されており、
前記供給モードとして前記補助電源モードが選択されている場合、前記供給モードとして前記常時電源モードが選択されている場合と比較して、電源から給電される車載器の数が多くなるようになっており、
前記車両の周辺にユーザが接近すると、前記常時電源モードから前記補助電源モードに切り替わり、ユーザが前記車両の周辺から離れると、前記補助電源モードから前記常時電源モードに切り替わるようになっており、
前記収集タイミングには、前記補助電源モードから前記常時電源モードに切り替わるタイミングが含まれる、
請求項１に記載の情報処理装置。
【請求項４】
読み出しタイミングにおいて、前記ストレージデバイスから前記統合データを読み出すことと、
前記統合データに基づいて、前記複数のアプリケーションの各々に前記データを提供することと、を実行する、
請求項１に記載の情報処理装置。
【請求項５】
前記ストレージデバイスには、前記第２コマンドの実行前の前記ストレージデバイスの状態を示す第１状態情報と、前記第２コマンドの実行後の前記ストレージデバイスの状態を示す第２状態情報とが記憶されており、
前記ストレージデバイスから前記統合データの読み出す際に、前記第２コマンドの実行結果を取得することと、
前記実行結果が、前記第２コマンドの成功を示す場合には、前記第２状態情報を読み出し、前記実行結果が、前記第２コマンドの失敗を示す場合には、前記第１状態情報を読み出すことと、を実行する
請求項１に記載の情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、ＮＡＮＤ型フラッシュメモリは、ＵＳＢ（Universal Serial Bus）メモリ、ＳＤ（Safe Driver）カード、及びフラッシュＳＳＤ（Solid State Drive）等の記憶装置として広く使用されている。特許文献１には、ＮＡＮＤ型フラッシュメモリへの書き込み処理に用いられるキャッシュメモリの記憶領域を効率的に用いるために、データを書き込む前に、書き込み対象のデータをマージする技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－９４５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ＮＡＮＤ型フラッシュメモリの書き込み回数には、上限がある。このため、ＮＡＮＤ型フラッシュメモリを備える情報処理装置にあっては、当該メモリへのデータの書き込み頻度を低下させることが好ましい。
【課題を解決するための手段】
【０００５】
上記目的を達成する情報処理装置は、車両に搭載されるとともに、セル単位で書き換え可能なストレージデバイスを管理する情報処理装置であって、前記車両において実行される複数のアプリケーションの各々から収集タイミングにデータを収集することと、収集した複数の前記データを一つの統合データに統合することと、前記ストレージデバイスへの前記統合データの書き込みを要求するコマンドである第１コマンドを実行することと、前記第１コマンドに基づいた前記統合データの前記ストレージデバイスへの書き込みを即時に実行させるコマンドである第２コマンドを実行することと、を実行する。
【発明の効果】
【０００６】
本発明によれば、ストレージデバイスへのデータの書き込み頻度を低減させることができる。
【図面の簡単な説明】
【０００７】

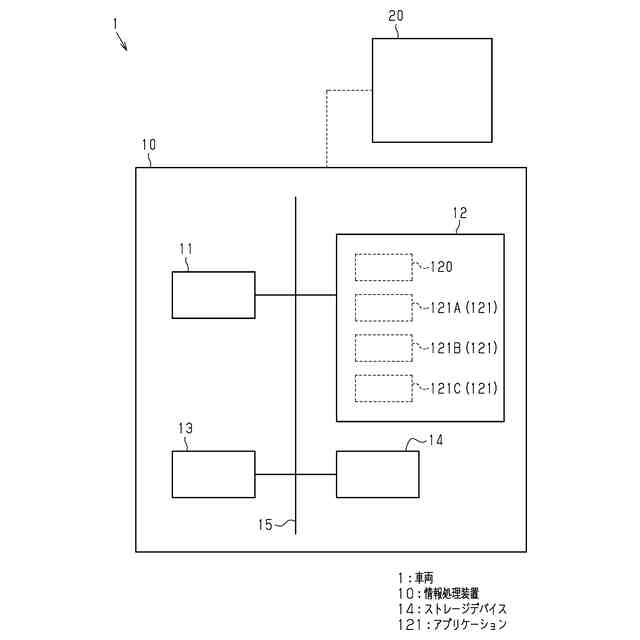

図１は、情報処理装置を搭載した車両の説明に用いられる図である。
図２は、書き込み処理の説明に用いられるフローチャートである。
図３は、読み出し処理の説明に用いられるフローチャートである。
【発明を実施するための形態】
【０００８】
＜実施形態＞
以下、情報処理装置の一実施形態を、図１～図３に従って説明する。
＜車両１の全体構成＞
図１に示すように、車両１は、例えば、情報処理装置１０と、情報処理装置１０に電力を供給する電源装置２０とを備える。情報処理装置１０は、例えば、ＣＰＵ（Central Processing Unit）１１と、ＲＯＭ（Read Only Memory）１２と、ＲＡＭ（Random Access Memory）１３と、ストレージデバイス１４と、を備えるコンピュータである。情報処理装置１０が備える各種構成は、内部バス１５を介して互いに通信可能となっている。
【０００９】
ＲＯＭ１２には、車両１において実行される複数のプログラムが記憶されている。情報処理装置１０は、ＣＰＵ１１が各プログラムを実行することにより、各種機能を実現する。ここでいう「機能」は、車両１の走行に関する機能や、車両１のファームウェアを自動で更新する機能などを含んでいる。以下、ＲＯＭ１２には、データ統合機能を実現する統合アプリケーション１２０を実現するプログラムと、第１機能を実現するアプリケーション１２１Ａを実現するプログラムと、第２機能を実現するアプリケーション１２１Ｂを実現するプログラムと、第３機能を実現するアプリケーション１２１Ｃを実現するプログラムとが予め記憶されているものとする。なお、ＲＯＭ１２に記憶されているプログラムは一例であって、これに限られない。以降の説明において、アプリケーション１２１Ａ、アプリケーション１２１Ｂ、及びアプリケーション１２１Ｃを互いに区別しない場合には、単にアプリケーション１２１と記載する。
【００１０】
ストレージデバイス１４は、各種プログラム、及び各種データが記憶可能である。ストレージデバイス１４は、セル単位で電気的にデータを書き換え可能な不揮発性メモリである。具体的には、ストレージデバイス１４は、ＮＡＮＤ型フラッシュメモリにより実現される。したがって、ストレージデバイス１４には、書き込み上限回数がある。ストレージデバイス１４に対する書き込み回数は、何かしらのデータを同一のメモリセルに書き込んだ回数に相当する。したがって、「書き込み」とは、空のメモリセルに情報を書き込むことはもちろん、既に情報を書き込み済みのメモリセルの記憶内容を上書きすることも含まれる。
（【００１１】以降は省略されています）
