発明の名称洗濯機
出願人シャープ株式会社
代理人弁理士法人あーく事務所
主分類D06F 39/08 20060101AFI20250214BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】洗濯物を傷めることなく洗浄し得る洗濯機を提供する。
【解決手段】洗濯機は、一方に開口する有底筒形状の水槽4と、水槽4内に回転可能に設けられ、一方に開口する有底筒形状の回転槽5と、水槽4の開口部を構成する水槽前カバーと、水槽4から排出される洗濯水を再び水槽4へと導く循環流路70とを備える。循環流路70の下流端には、水槽4内に洗濯水を供給するノズルが設けられる。ノズルは、水槽前カバーを構成する環状カバー6内に配置され、ノズルの先端部に設けられた供給口72が環状カバー6の表面側に突出しないように配置されている。
【選択図】図4
特許請求の範囲【請求項１】
一方に開口する有底筒形状の水槽と、
前記水槽内に回転可能に設けられ、一方に開口する有底筒形状の回転槽と、
前記水槽の一方側に設けられて前記水槽の開口部を構成する水槽前カバーと、
前記水槽から排出される洗濯水を、再び前記水槽へと導く循環流路と、
前記循環流路の下流端に接続され、前記水槽内に洗濯水を供給するノズルとを備え、
前記ノズルは、前記水槽前カバー内に配置され、
前記ノズルの先端部に設けられた供給口が、前記水槽前カバーに囲まれた部分を含み、前記水槽前カバーの表面側に突出せずに配置されていることを特徴とする洗濯機。
続きを表示（約 900 文字）【請求項２】
請求項１に記載の洗濯機において、
前記水槽前カバーは、前記回転槽の内周面に沿う方向に延びる曲面部を有し、
前記供給口は、前記曲面部の表面よりも径方向外側に後退して配置されていることを特徴とする洗濯機。
【請求項３】
請求項１に記載の洗濯機において、
前記水槽前カバーには、当該水槽前カバーの表面と裏面とに貫通する切欠部が設けられ、
前記供給口は、前記切欠部に配置されていることを特徴とする洗濯機。
【請求項４】
請求項３に記載の洗濯機において、
前記水槽前カバーは、前記回転槽の内周面に沿う方向に延びる曲面部を有し、
前記切欠部は前記曲面部に設けられていることを特徴とする洗濯機。
【請求項５】
請求項３に記載の洗濯機において、
前記切欠部は、前記水槽前カバーにおける径方向内側の縁部に開口して形成されていることを特徴とする洗濯機。
【請求項６】
請求項５に記載の洗濯機において、
前記ノズルは、前記供給口と前記切欠部との間に、前記供給口の外周に膨出するように厚肉に形成されたリブを有することを特徴とする洗濯機。
【請求項７】
請求項５に記載の洗濯機において、
前記切欠部には、前記ノズルの先端部に係止する突起部が設けられていることを特徴とする洗濯機。
【請求項８】
請求項７に記載の洗濯機において、
前記突起部は、前記切欠部の開口側の縁部に突設されていることを特徴とする洗濯機。
【請求項９】
請求項１に記載の洗濯機において、
前記ノズルは、前記水槽の底部方向に向かって傾斜した傾斜流路を有することを特徴とする洗濯機。
【請求項１０】
請求項９に記載の洗濯機において、
前記供給口は前記傾斜流路の下流端に設けられ、前記供給口の周壁は前記水槽の一方側が前記水槽の底部側よりも厚肉に形成されたことを特徴とする洗濯機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、水槽と回転槽とを有する洗濯機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
洗濯機として、水槽内の回転槽を回転駆動することにより、回転槽内に収容した衣類等の洗濯物を洗浄するドラム式洗濯機が広く知られている。この種の洗濯機では、水槽の外部へ洗濯水を排出する排水路が設けられている。洗浄時には、排出される洗濯水を、循環流路を経由して再び水槽に戻すように循環させる構成のものもある。
【０００３】
例えば特許文献１には、ポンプケース、循環ホースおよび循環ポンプを設けて、洗浄過程またはすすぎ過程で循環ポンプを作動させて、ポンプケースに流れ込んだ洗濯水を、循環ホースを介してドラム内に送る構成の洗濯機について開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－５７８２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
回転槽は、脱水運転時などに高速回転するので、内部の衣類には遠心力が作用する。前記従来の洗濯機では、循環ホースからの洗濯水を放出するノズルがガスケットの内周側に突出して設けられている。このため、回転槽の回転時に衣類がノズルに引っ掛かったり噛み込まれたりしやすく、衣類を傷めるおそれがある。また、洗浄過程で発生する糸くずなどのリントが、内周側に突出するノズル周囲に堆積しやすいといった問題点もある。
【０００６】
本開示は、前記のような問題点にかんがみてなされたものであり、その目的とするところは、衣類等の洗濯物を傷めることなく洗浄し得る洗濯機を提供することにある。
【課題を解決するための手段】
【０００７】
前記課題を解決するため、本開示に係る洗濯機では、一方に開口する有底筒形状の水槽と、前記水槽内に回転可能に設けられ、一方に開口する有底筒形状の回転槽と、前記水槽の一方側に設けられて前記水槽の開口部を構成する水槽前カバーと、前記水槽から排出される洗濯水を、再び前記水槽へと導く循環流路と、前記循環流路の下流端に接続され、前記水槽内に洗濯水を供給するノズルとを備え、前記ノズルは、前記水槽前カバー内に配置され、前記ノズルの先端部に設けられた供給口が、前記水槽前カバーに囲まれた部分を含み、前記水槽前カバーの表面側に突出せずに配置されたことを特徴としている。
【発明の効果】
【０００８】
本開示の洗濯機によれば、洗濯物を傷めることなく洗浄し得るものとなる。
【図面の簡単な説明】
【０００９】

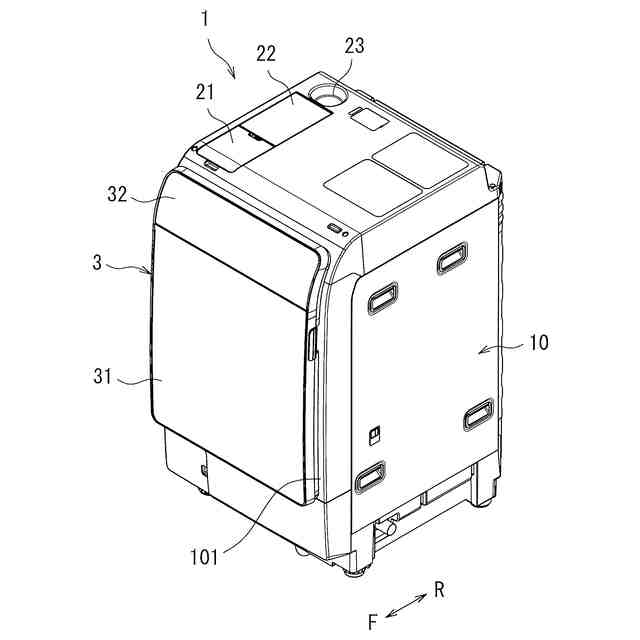

本開示の実施形態に係る洗濯機を示す斜視図である。

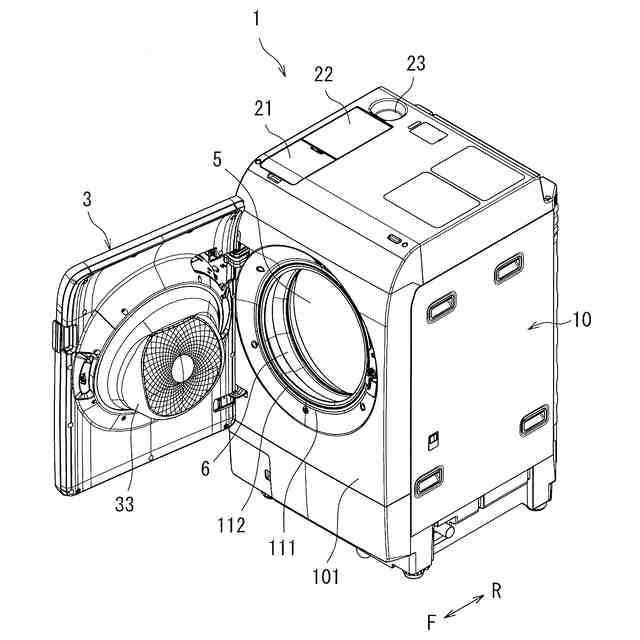

ドアを開放した状態の洗濯機を示す斜視図である。
洗濯機の内部に設けられる水槽を示す正面図である。

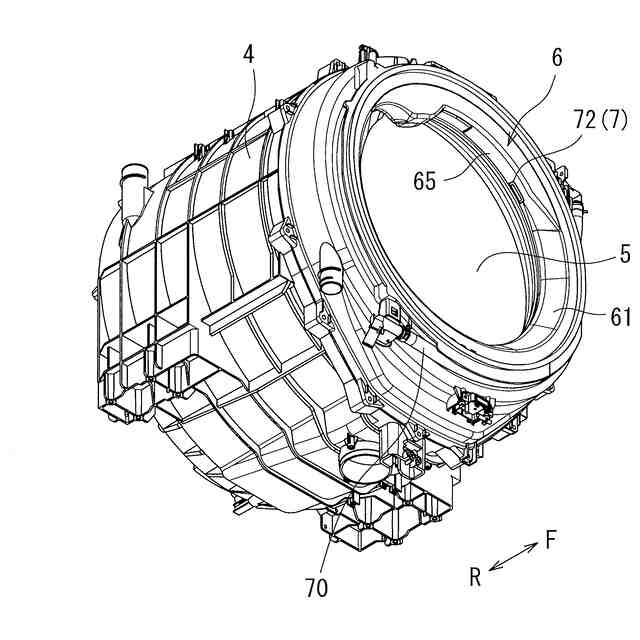

水槽を斜め下方から見て示す斜視図である。

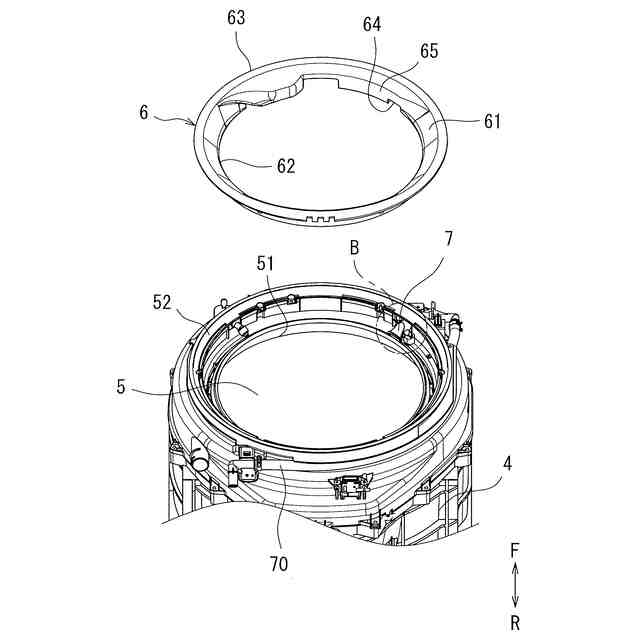

水槽の前面側と環状カバーとを下方から見て示す分解斜視図である。
図５におけるＢ部の拡大図である。
図３におけるＡ－Ａ断面図である。

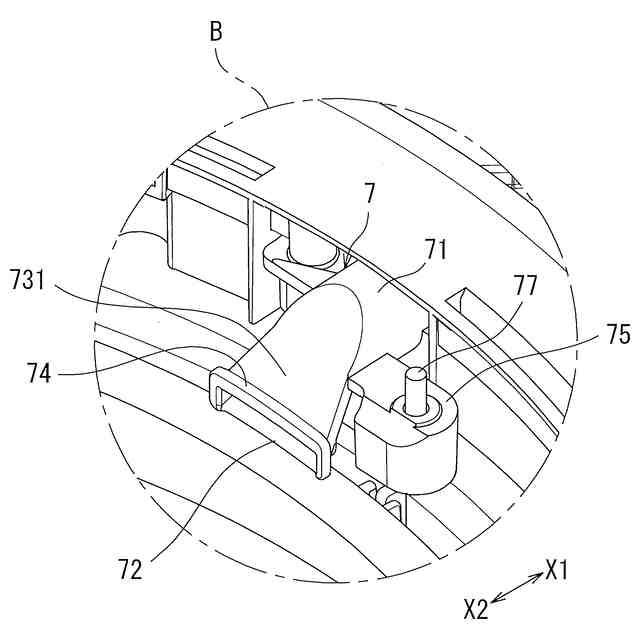

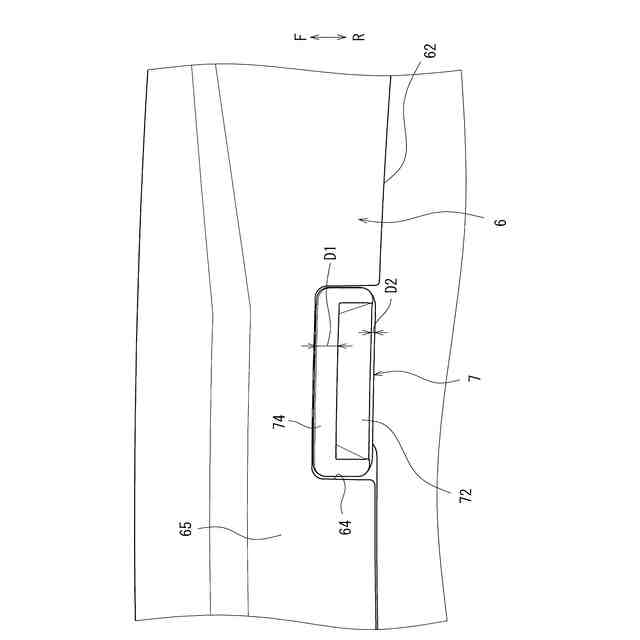

環状カバーに設けられたノズルの供給口を示す斜視図である。

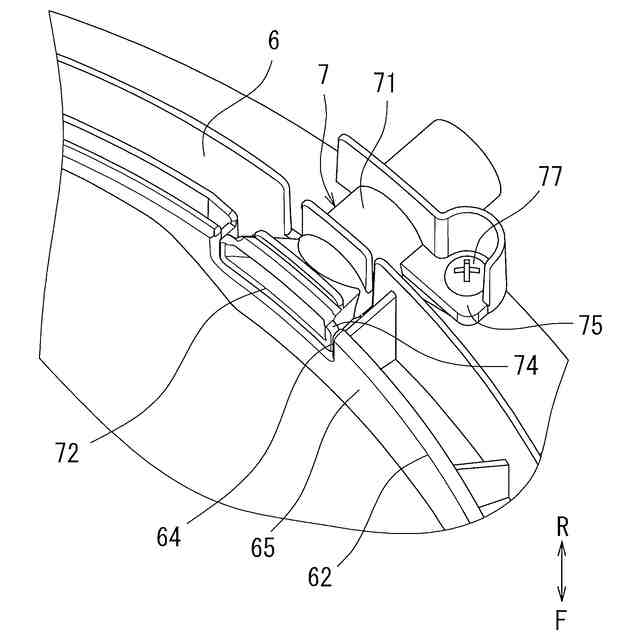

環状カバーの裏面側から見て示すノズルの斜視図である。
環状カバーの切欠部の他の例を示す斜視図である。
ノズルの他の例を水槽前カバーの裏面側から見て示す斜視図である。
【発明を実施するための形態】
【００１０】
本開示の実施形態に係る洗濯機１について、図面を参照しつつ説明する。図１および図２は、本開示の実施形態に係る洗濯機１の外観を示す斜視図であり、図１はドア３を閉止した状態、図２はドア３を開放した状態を示す。
（【００１１】以降は省略されています）
