公開番号2025022993
公報種別公開特許公報(A)
公開日2025-02-14
出願番号2024205580,2023109305
出願日2024-11-26,2019-07-10
発明の名称システム、及びプログラム
出願人株式会社寺岡精工
代理人個人,個人
主分類G07G 1/12 20060101AFI20250206BHJP(チェック装置)
要約【課題】登録装置と精算装置とを備える商品販売データ処理システムについて客捌きの効率の向上が図られるようにする。
【解決手段】登録装置に対して行われる店員の操作に応じて一取引に対応する商品の登録を行う商品登録手段と、客により精算装置に対して行われる一取引に対応の精算関連操作を、精算情報が取得される前の段階から受け付け可能な精算関連操作受付手段と、所定条件が満たされるまで精算装置の釣銭機への入金を禁止する制御を行う入金制御手段と、商品登録手段により行われる商品の登録に対応する取引と、精算関連操作受付手段が受け付けた精算関連操作に対応する取引とを対応付ける取引制御手段と、を備える。

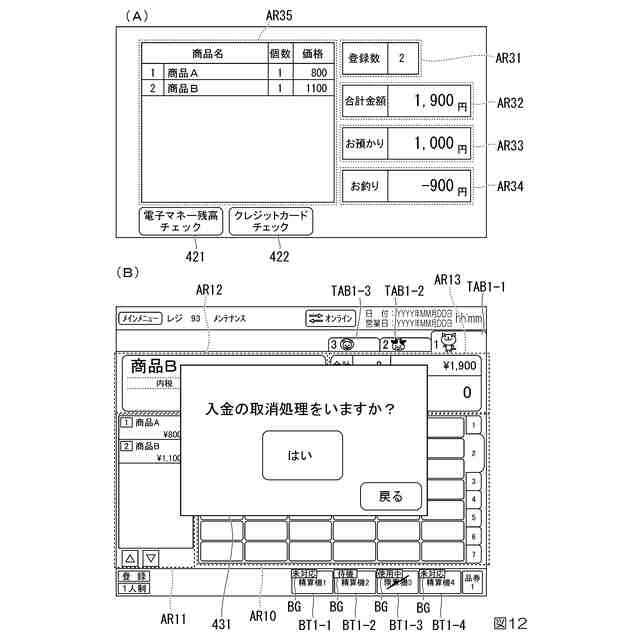

【選択図】図12
特許請求の範囲【請求項１】
店員の操作に応じて商品の登録が行われる登録装置と、前記登録装置による商品の登録結果が反映された精算情報に基づく精算処理を客の操作に応じて行う複数の精算装置とを備えるシステムであって、
前記登録装置に対して行われる店員の操作に応じて一取引に対応する商品の登録を行う商品登録手段と、
客により前記精算装置に対して行われる一取引に対応の精算関連操作を、前記精算情報が取得される前の段階から受け付け可能な精算関連操作受付手段と、
所定条件が満たされるまで前記精算装置の釣銭機への入金を禁止する制御を行う入金制御手段と、
前記商品登録手段により行われる商品の登録に対応する取引と、前記精算関連操作受付手段が受け付けた前記精算関連操作に対応する取引とを対応付ける取引制御手段と、
を備え、
前記商品登録手段による商品登録完了前に前記精算関連操作が開始可能な前記精算装置の数は、商品登録完了後に前記精算情報の送信先として選択される前記精算装置の数より少ないことを特徴とするシステム。
続きを表示（約 600 文字）【請求項２】
店員の操作に応じて商品の登録が行われる登録装置と、前記登録装置による商品の登録結果が反映された精算情報に基づく精算処理を客の操作に応じて行う複数の精算装置とを備えるシステムにおいて前記登録装置を第１のコンピュータとして機能させ、前記精算装置を第２のコンピュータとして機能させるためのプログラムであって、
前記第１のコンピュータを、
前記登録装置に対して行われる店員の操作に応じて一取引に対応する商品の登録を行う商品登録手段と
して機能させ、
前記第２のコンピュータを、
客により前記精算装置に対して行われる一取引に対応の精算関連操作の開始を、前記精算情報が取得される前の段階から受け付け可能な精算関連操作受付手段と、
前記商品登録手段により行われる商品の登録に対応する取引と、前記精算関連操作受付手段が受け付けた前記精算関連操作に対応する取引とを対応付ける取引制御手段と、
所定条件が満たされるまで前記精算装置の釣銭機への入金を禁止する制御を行う入金制御手段と
して機能させ、
前記商品登録手段による商品登録完了前に前記精算関連操作受付手段が前記精算関連操作の開始を受付可能な前記精算装置の数は、商品登録完了後に前記精算情報の送信先として選択される前記精算装置の数より少ないことを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、システム、及びプログラムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
店員が行う商品登録の操作に応じて商品登録処理を実行する登録装置と、客の操作に応じて登録装置にて実行された商品登録処理に応じた精算処理を実行する精算装置とをそれぞれ個別に備えたＰＯＳシステム（商品販売データ処理システム）が知られている（例えば、特許文献１参照）。
商品登録処理と精算処理とを例えば一台で実行するように構成されたＰＯＳレジスタの場合には、客ごとに対応して店員が商品登録と精算とに関連する操作を行っていくことになる。
一方、特許文献１のように登録装置と精算装置とが分離された構成のＰＯＳレジスタでは、商品の登録から精算までの会計の流れにおいて、店員は客ごとに対応して精算に対応する操作を行う必要が無く、商品登録の操作のみを行っていくことができることで、客捌きの効率化が図られる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２４２８３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の特許文献１では、登録装置が、精算装置に設定された優先順位に従って、精算装置の空き状況などに応じて精算処理を実行させる精算装置を選択するようにして、さらなる客捌きの効率化が図られるようにしている。しかしながら、登録装置と精算装置とを備えるＰＯＳレジスタにおける客捌きの効率化については、特許文献１の構成にとどまらず、さらに改善されていくことが好ましい。
【０００５】
本発明は、このような事情に鑑みてなされたもので、登録装置と精算装置とを備える商品販売データ処理システムについて客捌きの効率の向上が図られるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決するための本発明の一態様は、店員の操作に応じて商品の登録が行われる登録装置と、前記登録装置による商品の登録結果が反映された精算情報に基づく精算処理を客の操作に応じて行う複数の精算装置とを備える商品販売データ処理システムであって、前記登録装置に対して行われる店員の操作に応じて一取引に対応する商品の登録を行う商品登録手段と、客により前記精算装置に対して行われる一取引に対応の精算関連操作を、前記精算情報が取得される前の段階から受け付け可能な精算関連操作受付手段と、所定条件が満たされるまで前記精算装置の釣銭機への入金を禁止する制御を行う入金制御手段と、前記商品登録手段により行われる商品の登録に対応する取引と、前記精算関連操作受付手段が受け付けた前記精算関連操作に対応する取引とを対応付ける取引制御手段と、を備えることを特徴とする商品販売データ処理システムである。
【０００７】
上述した課題を解決するための本発明の一態様は、店員の操作に応じて商品の登録が行われる登録装置と、前記登録装置による商品の登録結果が反映された精算情報に基づく精算処理を客の操作に応じて行う複数の精算装置とを備える商品販売データ処理システムにおいて前記登録装置を第１のコンピュータとして機能させ、前記精算装置を第２のコンピュータとして機能させるためのプログラムであって、前記第１のコンピュータを、前記登録装置に対して行われる店員の操作に応じて一取引に対応する商品の登録を行う商品登録手段と、客により前記精算装置に対して行われる一取引に対応の精算関連操作の開始を、前記精算情報が取得される前の段階から受け付け可能な精算関連操作受付手段と、前記商品登録手段により行われる商品の登録に対応する取引と、前記精算関連操作受付手段が受け付けた前記精算関連操作に対応する取引とを対応付ける取引制御手段と、して機能させ、前記第２のコンピュータを、所定条件が満たされるまで前記精算装置の釣銭機への入金を禁止する制御を行う入金制御手段として機能させるためのプログラムである。
【発明の効果】
【０００８】
本発明によれば、登録装置と精算装置とを備える商品販売データ処理システムについて客捌きの効率の向上が図られるようになるという効果が得られる。
【図面の簡単な説明】
【０００９】
第１実施形態におけるＰＯＳシステムの構成例を示す図である。

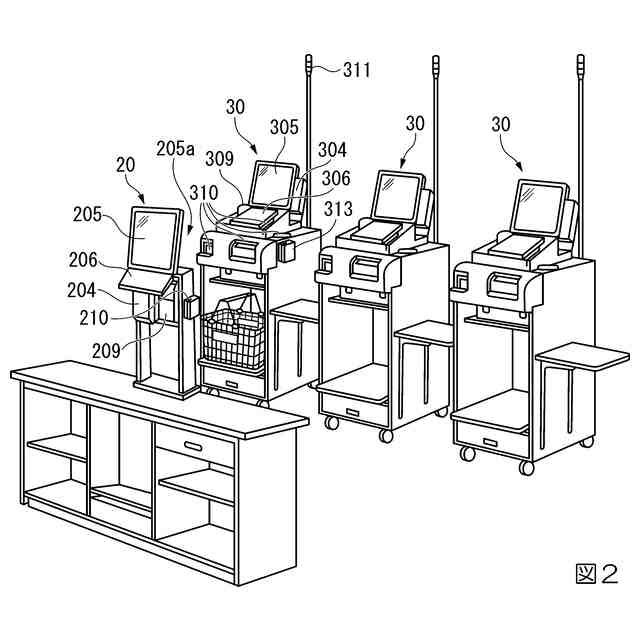

第１実施形態における登録装置と精算装置の外観例を示す図である。

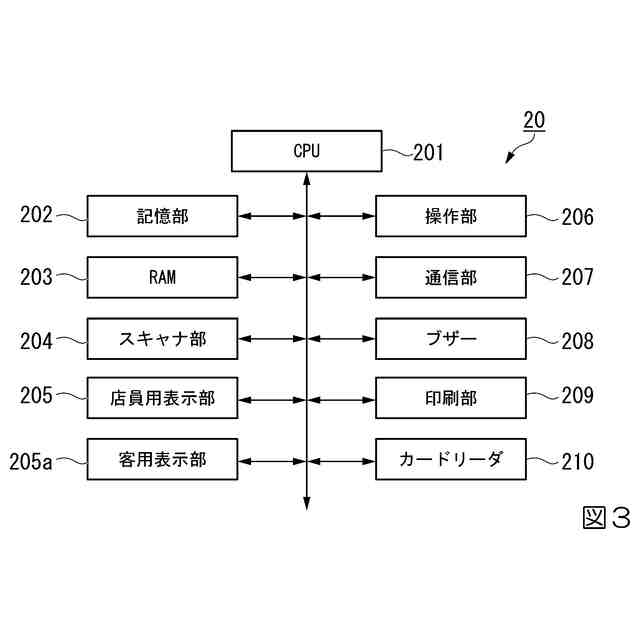

第１実施形態における登録装置の構成例を示す図である。

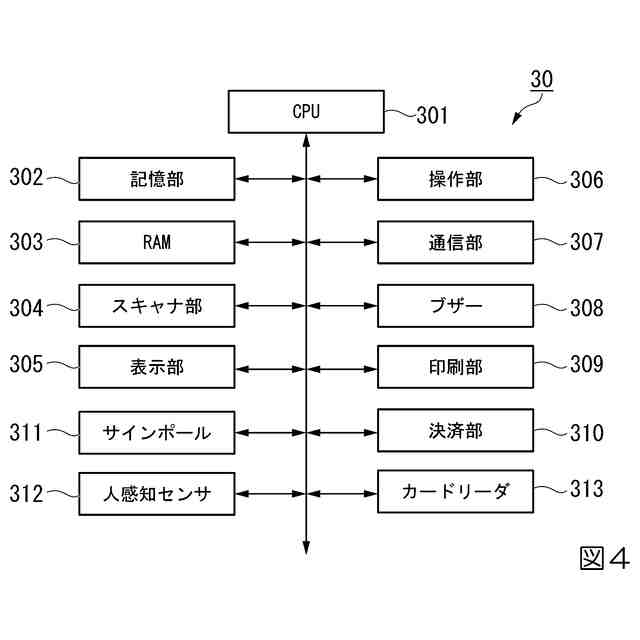

第１実施形態における精算装置の構成例を示す図である。
第１実施形態における精算装置状態表示の態様例を示す図である。

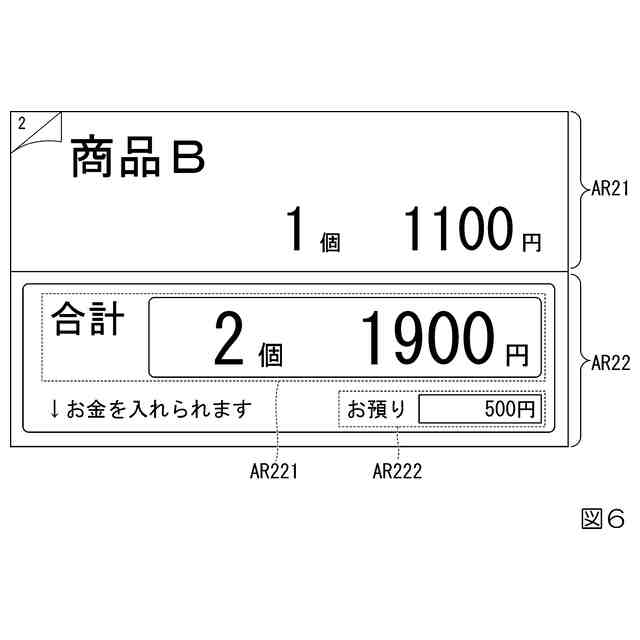

第１実施形態における精算画面の態様例を示す図である。
第１実施形態における精算画面の他の態様例を示す図である。

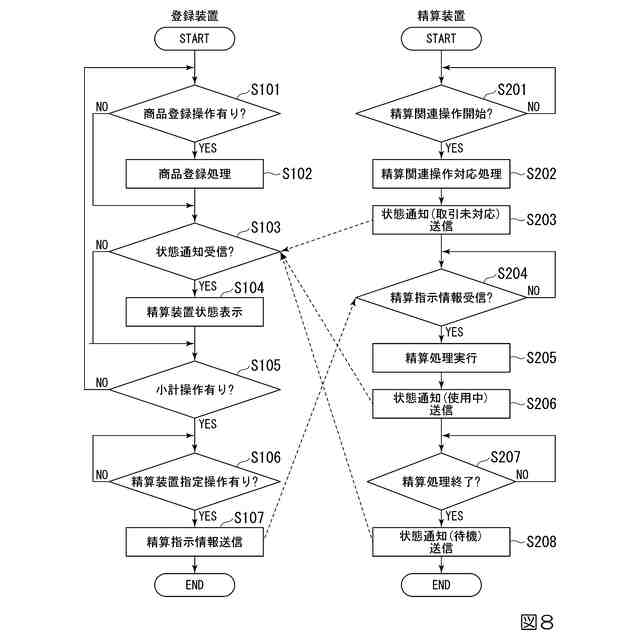

第１実施形態における登録装置と精算装置とが実行する処理手順例を示すフローチャートである。

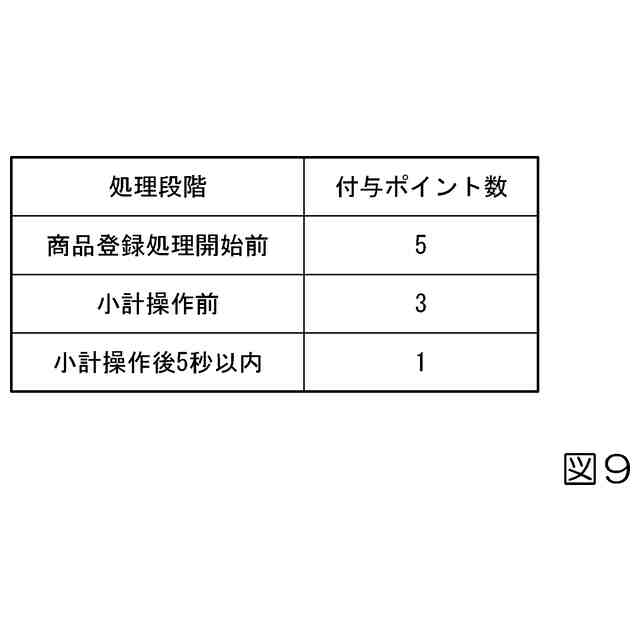

第２実施形態におけるポイント付与管理テーブルの内容例を示す図である。
第３実施形態に係るＰＯＳシステムの配置レイアウトの一例を示す図である。
第３実施形態で表示される画面例を示す図である。
第３実施形態で表示される画面例を示す図である。
第３実施形態で表示される画面例を示す図である。
第３実施形態に係る処理の流れをシーケンス図である。
第３実施形態に係る処理の流れをシーケンス図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について図面を参照して説明する。
＜第１実施形態＞

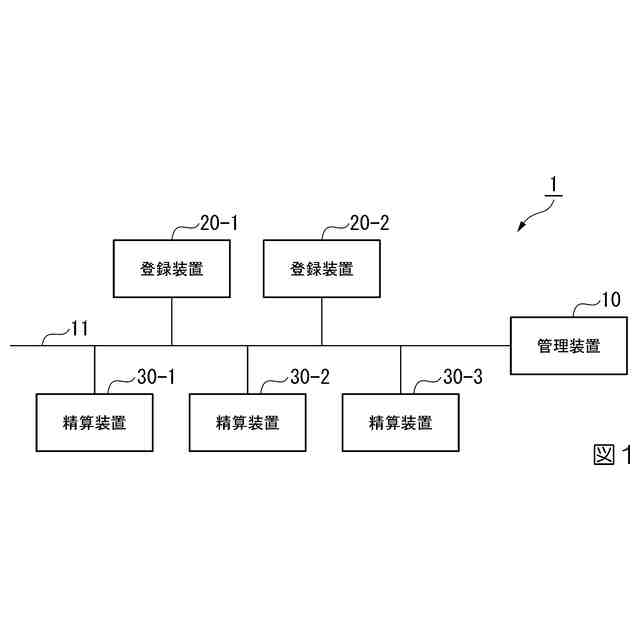

図１は、本実施形態に係るＰＯＳシステム１（商品販売データ処理システムの一例）の構成例を示している。同図に示すＰＯＳシステム１は、管理装置１０と、２台の登録装置２０－１、２０－２と、３台の精算装置３０－１、３０－２、３０－３とを備える。
なお、以降の説明にあたり、登録装置２０－１、２０－２について特に区別しない場合には、登録装置２０と記載する。また、精算装置３０－１、３０－２、３０－３について特に区別しない場合には、精算装置３０と記載する。
管理装置１０と登録装置２０と精算装置３０とは、有線または無線接続のＬＡＮ（Local Area Network）１１で相互に接続されている。
（【００１１】以降は省略されています）
