公開番号2025087251
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201771
出願日2023-11-29
発明の名称ドライブレコーダ及び駐車監視方法
出願人株式会社デンソー
代理人弁理士法人サトー
主分類G07C 5/08 20060101AFI20250603BHJP(チェック装置)
要約【課題】バッテリの蓄電電力を極力消費することなく駐車時の重要な映像を記録できるようにしたドライブレコーダ及び駐車監視方法を提供する。
【解決手段】監視部11aは車両が他物に衝突したか否かを監視する。監視部11aは、機械的な振動を検出することで衝突を検知する駐車監視検知用のメカ振動スイッチ17と、メカ振動スイッチの動作を回路的に検出する電子回路19と、を使用して衝突を監視する。
【選択図】図1
特許請求の範囲【請求項１】
駐車時に車両が他物に衝突したか否かを監視する監視部（１１ａ）を備え、
前記監視部は、機械的な振動を検出することで衝突を検知する駐車監視検知用のメカ振動スイッチ（１７）と、前記メカ振動スイッチの動作を回路的に検出する電子回路（１９）と、を使用して衝突を監視するドライブレコーダ。
続きを表示（約 430 文字）【請求項２】
前記監視部の電子回路は、前記メカ振動スイッチが衝突を検知していないときにはオフすると共に前記メカ振動スイッチが衝突を検知することによりオンする半導体スイッチング素子（Ｍ１）を備え、
前記衝突を検知しないときには前記半導体スイッチング素子がオフ状態にて流れるサブスレッショルド漏れ電流のみを消費するように構成される請求項１記載のドライブレコーダ。
【請求項３】
車両が走行している時及び停車している時の振動状況を利用して前記メカ振動スイッチの動作を診断する診断部（１１ｅ）を備える請求項１又は２記載のドライブレコーダ。
【請求項４】
監視部（１１ａ）が、駐車時に車両が他物に衝突したか否かを監視するときに、
駐車監視検知用のメカ振動スイッチ（１７）により機械的な振動を検出することで衝突を検知すると共に、電子回路（１９）により前記メカ振動スイッチの動作を回路的に検出して衝突を監視する駐車監視方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ドライブレコーダ及び駐車監視方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、ドライブレコーダは、加速度センサやマイコンなどの制御装置を用いて駐車監視システムを構成しており、駐車中に車体に衝撃を検出したときの周辺状況の映像を記録する（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０３６８７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
内燃機関を用いたエンジンの場合、内燃機関を動作させることでバッテリを充電している。このため、駐車時にエンジン停止するとバッテリへの充電も停止する。また、電気自動車などの場合、車両の駐車中には電気自動車のバッテリからの電源供給が停止する。このため、ドライブレコーダにはバッテリから電源供給される。駐車監視中にドライブレコーダは動作用の電流を消費する。バッテリを保護するためバッテリ電圧を監視する電源監視部を設けるとよい。この場合、電源監視部は、バッテリ電圧が所定割合（例えば、二割）低下したことを条件としてドライブレコーダの駐車監視機能を停止するとよい。
【０００５】
大きな消費電流は車両のバッテリの蓄電電力を速やかに消耗することからバッテリの保護機能が起動しやすくなり駐車監視機能が停止してしまう。このため事故時の映像記録が得られない虞があり好ましくない。
【０００６】
本開示の目的は、バッテリの蓄電電力を極力消費することなく駐車時の重要な映像を記録できるようにしたドライブレコーダ及び駐車監視方法を提供することにある。
【課題を解決するための手段】
【０００７】
請求項１記載の発明によれば、車両が他物に衝突したか否かを監視する監視部を備える。監視部は、機械的な振動を検出することで衝突を検知する駐車監視検知用のメカ振動スイッチと、メカ振動スイッチの動作を回路的に検出する電子回路と、を使用して衝突を監視する。メカ振動スイッチにより衝突を検知しているため、バッテリの蓄電電力を極力消費することなく駐車時の重要な映像を記録できる。
【図面の簡単な説明】
【０００８】

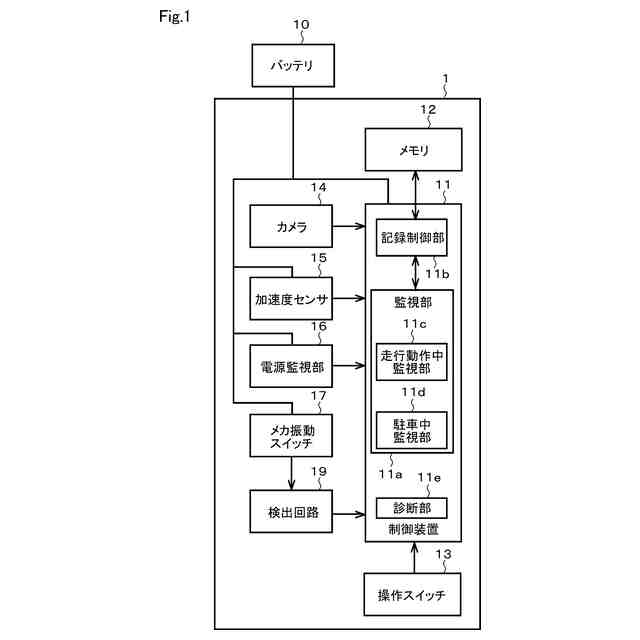

一実施形態のドライブレコーダを概略的に示す電気的構成図
一実施形態における検出回路の構成例

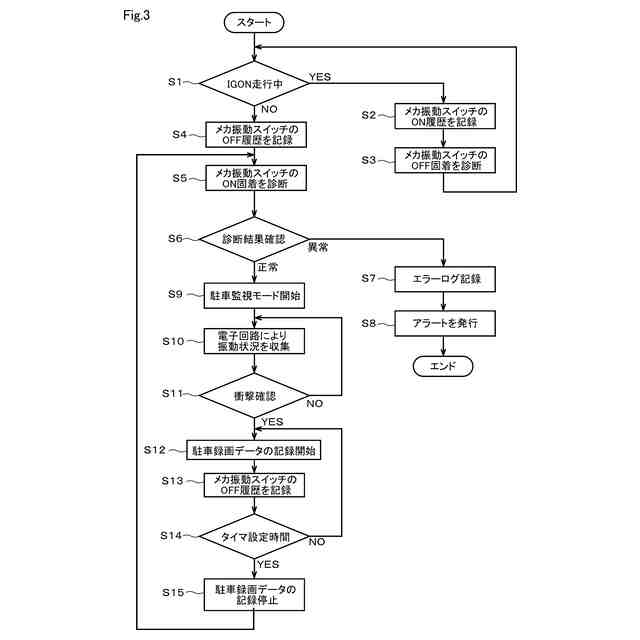

一実施形態における駐車監視モードにおける制御の流れを概略的に説明するフローチャート

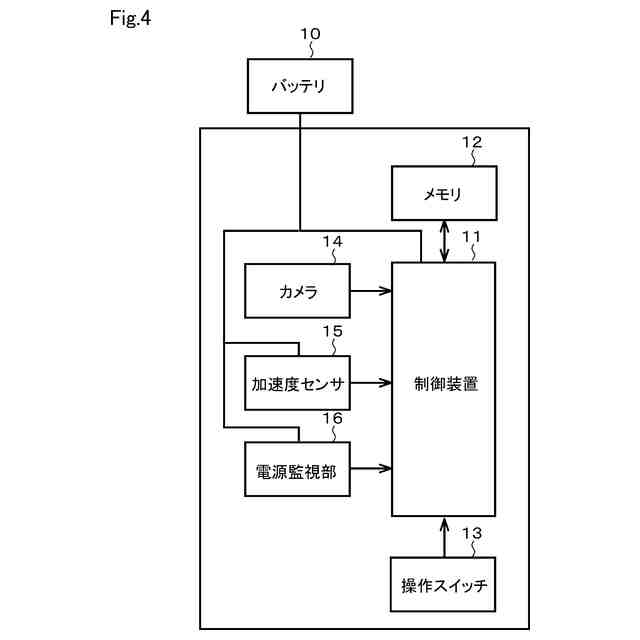

比較例のドライブレコーダを概略的に示す電気的構成図
【発明を実施するための形態】
【０００９】
以下、ドライブレコーダについての一実施形態を図面を参照しながら説明する。図１に示すドライブレコーダ１は、車両内に設置されておりカメラ１４を用いて車両の周辺の映像を記録する。ドライブレコーダ１は、車両の前方、側方、後方などの周囲の映像をメモリ１２に記録するように構成されている。特にドライブレコーダ１は、車両の走行中及び停車中、又は、駐車中などに周囲の映像を記録し、メモリ１２に記憶させるように構成されている。
【００１０】
図１に示すように、ドライブレコーダ１は、制御装置１１、メモリ１２、操作スイッチ１３、カメラ１４、加速度センサ１５、電源監視部１６、メカ振動スイッチ１７、検出回路１９を備える。制御装置１１は、プロセッサを主体として構成されメモリ１２と通信可能になっている。メモリ１２は、ＲＡＭなどの揮発性メモリと、フラッシュメモリや外部メモリなどの不揮発性メモリによるもので非遷移的実体的記録媒体として構成されている。制御装置１１は、メモリ１２に記憶されたプログラムを実行することで各種機能（例えば、監視部１１ａ、記録制御部１１ｂ、診断部１１ｅの機能）を実現する。
（【００１１】以降は省略されています）
