公開番号2025005639
公報種別公開特許公報(A)
公開日2025-01-17
出願番号2023105895
出願日2023-06-28
発明の名称遊戯画像撮影装置
出願人株式会社セガ
代理人弁理士法人インターブレイン
主分類G03B 17/53 20210101AFI20250109BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】遊戯画像撮影装置における編集作業を支援する。
【解決手段】遊戯画像撮影装置は、ユーザを撮影する撮影処理部と、撮影画像に対するユーザからの編集入力を受け付ける編集処理部と、編集後の撮影画像である編集画像を外部媒体に出力する画像出力部と、を備える。編集画面においては、撮影画像に含まれる被写体の複数の部位に対して、部位ごとに1以上のデジタルメイクを指定可能であり、編集処理部は、被写体の複数の部位それぞれに対して指定されたデジタルメイクの組み合わせであるメイクセットをメイク状態領域250に一括表示させる。
【選択図】図9
特許請求の範囲【請求項１】
ユーザを撮影する撮影処理部と、
撮影画像に対するユーザからの編集入力を受け付ける編集処理部と、
編集後の撮影画像である編集画像を外部媒体に出力する画像出力部と、を備え、
編集画面においては、前記撮影画像に含まれる被写体の複数の部位に対して、部位ごとに１以上の装飾方法を指定可能であり、
前記編集処理部は、前記被写体の複数の部位それぞれに対して指定された装飾方法を前記編集画面における装飾状態領域に一括表示させる、遊戯画像撮影装置。
続きを表示（約 1,000 文字）【請求項２】
前記複数の部位それぞれにあらかじめ対応づけられる複数の装飾方法は、複数のテーマに分類されており、
前記編集処理部は、前記装飾状態領域において、前記被写体の複数の部位それぞれについて選択された装飾方法とともに、前記選択された装飾方法に対応するテーマも付記表示する、請求項１に記載の遊戯画像撮影装置。
【請求項３】
複数の装飾方法には、複数のテーマのいずれかに固有の第１種の装飾方法と、複数のテーマに共通する第２種の装飾方法が含まれており、
前記編集処理部は、前記装飾状態領域において、前記被写体の複数の部位それぞれについて選択された装飾方法とともに、前記選択された装飾方法が第１種の装飾方法または第２種の装飾方法のいずれであるかを付記表示する、請求項１に記載の遊戯画像撮影装置。
【請求項４】
前記装飾状態領域においては、前記複数の部位それぞれに対応する入力インタフェースが表示され、
前記編集処理部は、
前記装飾状態領域に表示される複数の入力インタフェースのいずれかが選択されたとき、前記選択された入力インタフェースに対応する部位の装飾方法を指定するためのパレット領域を前記編集画面に表示させ、
前記パレット領域において装飾方法が変更されたときには、前記装飾状態領域を更新する、請求項１に記載の遊戯画像撮影装置。
【請求項５】
前記編集処理部は、前記装飾状態領域において、入力インタフェースに対応する部位に指定される装飾方法を、前記入力インタフェースの表示領域に付記表示させる、請求項４に記載の遊戯画像撮影装置。
【請求項６】
前記編集処理部は、前記装飾状態領域において、前記被写体の複数の部位のうち装飾方法が指定されている部位と、装飾方法が指定されていない部位を異なる表示態様にて表示する、請求項１に記載の遊戯画像撮影装置。
【請求項７】
前記編集処理部は、前記撮影画像に映る複数の被写体のいずれかが選択されたとき、前記選択された被写体の複数の部位それぞれに対して指定された装飾方法を前記装飾状態領域に一括表示させる、請求項１に記載の遊戯画像撮影装置。
【請求項８】
前記編集処理部は、複数の撮影画像のいずれかが選択されたとき、前記選択された撮影画像に映る被写体の複数の部位それぞれに対して指定された装飾方法を前記装飾状態領域に一括表示させる、請求項１に記載の遊戯画像撮影装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊戯画像の編集、特に、被写体の編集内容を管理するための技術に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
プリクラ（登録商標）とよばれる遊戯画像撮影装置は、女子高校生を中心として根強い人気を誇る。ユーザは、自らを撮影し、編集用のディスプレイにて撮影画像にさまざまな装飾を施す。装飾後の画像はシール台紙に印刷される（特許文献１，２参照）。
【０００３】
撮影画像においては、ユーザは被写体にさまざまな装飾を施すことができる。たとえば、ユーザは、撮影画像に映る被写体（自分）の様々な部位に対して、マスカラ、ヘアカラー、カラコン（カラーコンタクトレンズ）などに関連する画像調整を行う。
【先行技術文献】
【特許文献】
【０００４】
特許第５７８２８７３号
特許第６４３６３６８号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
被写体に対して多様な装飾を施すことにより、ユーザは撮影画像をより満足のいくものに仕上げることができる。その一方、特に、複数の撮影画像それぞれに個別の装飾を施す場合には、複数の撮影画像それぞれの被写体にどのような装飾を施したのか、いいかえれば、自分がどのような編集作業をしたのかわかりづらくなってしまうことがある。
【０００６】
本発明は、本発明者らによる上記課題認識に基づいて完成された発明であり、その主たる目的は、遊戯画像撮影装置における編集作業を支援するための技術、を提供することにある。
【課題を解決するための手段】
【０００７】
本発明のある態様における遊戯画像撮影装置は、ユーザを撮影する撮影処理部と、撮影画像に対するユーザからの編集入力を受け付ける編集処理部と、編集後の撮影画像である編集画像を外部媒体に出力する画像出力部と、を備える。
編集画面においては、撮影画像に含まれる被写体の複数の部位に対して、部位ごとに１以上の装飾方法を指定可能であり、編集処理部は、被写体の複数の部位それぞれに対して指定された装飾方法を編集画面における装飾状態領域に一括表示させる。
【発明の効果】
【０００８】
本発明によれば、遊戯画像撮影装置において、ユーザは自分の施した編集作業を把握しやすくなる。
【図面の簡単な説明】
【０００９】

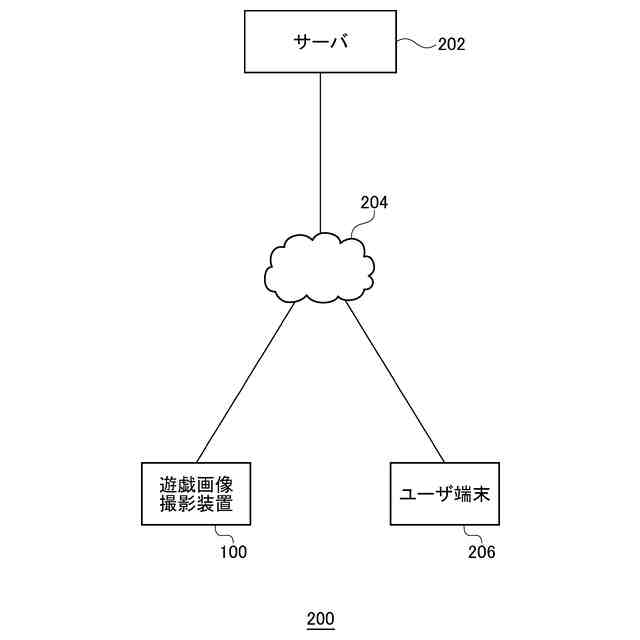

遊戯画像撮影システムの全体構成図である。
遊戯画像撮影装置の外観斜視図である。
撮影ブースの外観斜視図である。

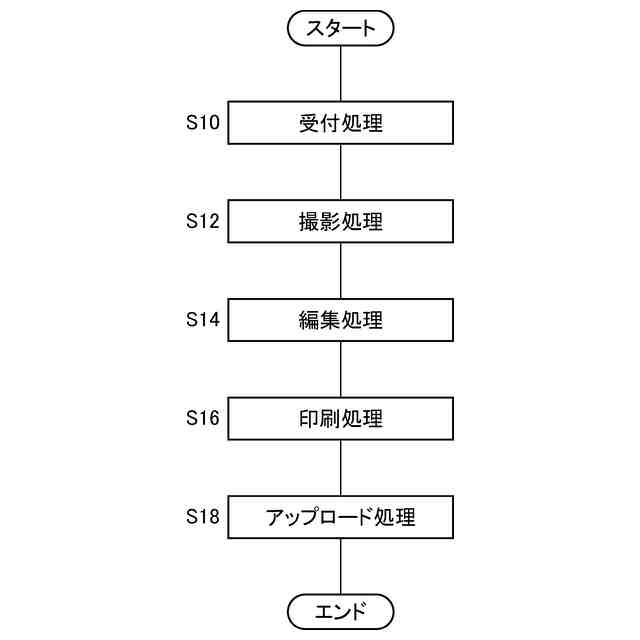

遊戯画像撮影装置におけるプレイの流れを示すフローチャートである。
遊戯画像撮影装置を上から見た平面図である。
遊戯画像撮影装置の機能ブロック図である。
メイク分類表のデータ構造図である。
編集画面の画面図である。

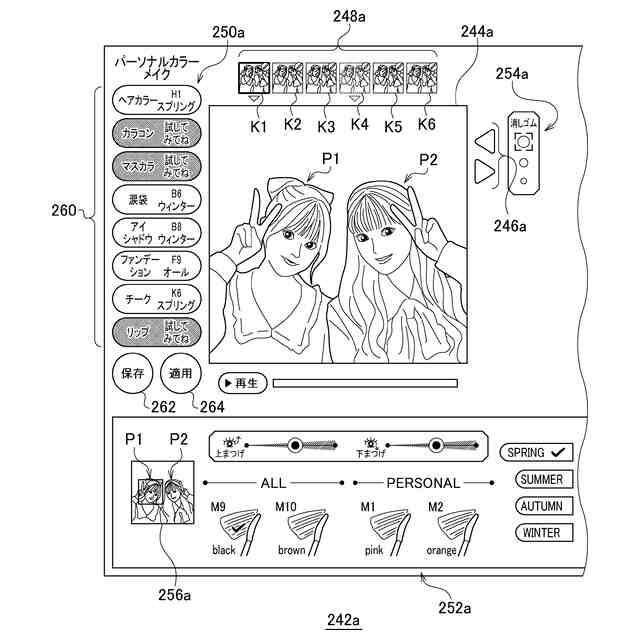

第１編集領域の第１の画面図である。
第１パレット領域（マスカラ）の拡大図である。
第１編集領域の第２の画面図である。
撮影画像、被写体およびメイクセットの関係を示す模式図である。
編集領域とメイクセットの関係を説明するための模式図である。
メイクセットの適用方法を説明するための模式図である。
【発明を実施するための形態】
【００１０】
本実施形態における遊戯画像撮影装置は、撮影ブース（撮影空間）と編集ブース（編集空間）を備える。ユーザは撮影ブースにて自らを撮影する。以下、撮影ブースにおいて被写体（ユーザ）を撮影した画像のことを「撮影画像」とよぶ。遊戯画像撮影装置は、撮影ブースにおいて肌の美白化、髪のつや出しなどの画像修正を撮影画像に施す（以下、このような画像修正を「事前修正」とよぶ）。本実施形態における遊戯画像撮影装置は、撮影ブースにおいて静止画像だけでなく動画像も撮影する。撮影画像のうち、動画像として取得されるものを「撮影動画像」、静止画像として取得されるものを「撮影静止画像」とよぶ。本実施形態においては、最大６セットの撮影画像（撮影動画像と撮影静止画像のセット）が取得される。
（【００１１】以降は省略されています）
