公開番号2025003910
公報種別公開特許公報(A)
公開日2025-01-10
出願番号2024001124
出願日2024-01-09
発明の名称マイクロローラネジペア光弾性模型の適応性自動ローディング装置
出願人北京工業大学
代理人弁理士法人エビス国際特許事務所,弁理士法人太陽国際特許事務所
主分類G01M 13/025 20190101AFI20241227BHJP(測定;試験)
要約【課題】適応性が高いローラーネジ光弾性モデルの静的自動ローディング装置を提供し、さらにその応力圧密試験のために技術サポートを提供する。

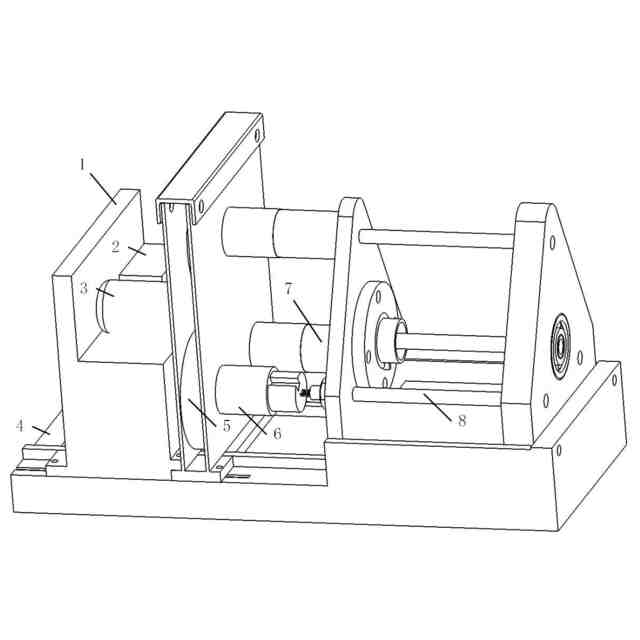

【解決手段】取り付けベッドを含み、ベッド4と作業台1は、ボルトを通して固定され、作業台1は、ベッドガイドレールに沿って前後に移動でき、作業台1に駆動モータ及びコンソール2が取り付けられ、駆動モータは、歯車伝動機構に接続され、駆動モータは、コンソール2により制御され、歯車伝動機構は、ネジ挟持機構8に接続され、歯車を介してナットを回転させるように駆動して、ローラーネジペアへのローディングを実現し、力センサー及びコンソール4を介してローディング力の大きさを表示して制御し、歯車伝動機構の外部には、歯車軸6を介して1つの歯車取り付けブラケットが接続され、歯車取り付けブラケットは、ボルトを介して作業台1に接続される。
【選択図】図1
特許請求の範囲【請求項１】
マイクロローラーネジペア光弾性モデルの適応性自動ローディング装置であって、ベッドを含み、前記ベッドと作業台は、ボルトを通して固定され、作業台は、ベッドガイドレールに沿って前後に移動でき、前記作業台に駆動モータ及びコンソールが取り付けられ、前記駆動モータは、歯車伝動機構と接続され、駆動モータは、コンソールにより制御され、前記歯車伝動機構は、ネジ挟持機構と接続され、歯車を介してナットを回転させるように駆動して、ローラーネジペアへのローディングを実現し、張力圧力センサー及びコンソールを介してローディング力の大きさを表示及び制御し、歯車伝動機構の外部には、歯車軸を介して１つの歯車取り付けブラケットが接続され、歯車取り付けブラケットは、ボルトを介して作業台に接続されることを特徴とする、マイクロローラーネジペア光弾性モデルの適応性自動ローディング装置。
続きを表示（約 920 文字）【請求項２】
前記歯車伝動機構は、中央の太陽歯車を含み、太陽歯車の駆動回転軸は、モータ出力軸に固定接続され、太陽歯車は、周辺の３つの遊星歯車と噛み合って駆動され、前記遊星歯車の歯車軸は、キーを介してナット締め付け装置に接続され、ナット締め付け装置は、ネジ挟持機構のナットに接続され、モータの駆動下で、ナットの回転により、ローラーネジペアへのローディングを実現することを特徴とする、請求項１に記載のマイクロローラーネジペア光弾性モデルの適応性自動ローディング装置。
【請求項３】
前記ネジ挟持機構の構造部材は、ベース及び上部プレートを含み、２つの円形のプレートの間にねじ付きガイドロッドがあり、前記上部プレートは、ガイドロッドに沿って水平に移動し、上部プレートの上下に、ガイドロッドに取り付けられたローディングナット及びロックナットがあり、前記ローディングナットと上部プレートとの間に張力圧力センサーが設置され、コンソールを介してローディング力の大きさを表示して調整でき、上部プレートの下部に、直径が調整可能なガスケットが取り付けられ、前記ガスケットは、ボルトを介して上部プレートに接続され、ガスケットにおける孔の直径は、異なるモデルのネジの直径に応じて選択することができ、調整可能なガスケットにストッパーが固定して接続され、ローラーネジペアのナット外円の側表面に、制限溝が開けられ、ストッパーは、制限溝の内部と挿着され、前記ベースの中央の穴に１つの角度接触ボールベアリングが取り付けられ、ネジの固定に使用され、前記べアリングは、異なる直径がある軸スリーブを介して異なるモデルのローラーネジペアを固定することを特徴とする、請求項１に記載のマイクロローラーネジペア光弾性モデルの適応性自動ローディング装置。
【請求項４】
前記歯車取り付けブラケットは、歯車軸を介して歯車をサポートして取り付け、ブラケットの先端には、ボルトを介して１つのエンドキャップが接続され、歯車駆動機構のクリーニングを保証することを特徴とする、請求項１に記載のマイクロローラーネジペア光弾性モデルの適応性自動ローディング装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ローラーネジローデング設備の技術分野に関し、特にマイクロローラーネジ光弾性モデルの適応性自動ローディング装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
遊星ローラーネジには、高い伝送速度、高い周波数応答、高い信頼性、長い耐用年数及び厳しい作業環境（粉塵、化学物質の蓄積、潤滑なしなど）に適応する強力な能力等の利点を有し、現在では、広く使用される。しかしながらねじ山負荷の不均一な分布は、ＰＲＳＭの許容能力の改善を制限し、大きなトランスミッションノイズの増加、摩耗の増加、およびワークライフの減少につながり、高負荷と長寿命の分野でのＰＲＳＭの適用を厳しく制限し、ＰＲＳＭねじ山負荷の分布に関する研究を実施する必要がある。
【０００３】
ローラーネジの負荷分布に関する研究試験において、内部応力圧密を実現するために、ローラーネジ光弾性モデルに対して、静的および長期にわたるローディング状態を維持して熱処理を行う必要があり、現在では、ローラーネジ光弾性モデルに対する自動持続ローディング装置が存在しない。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする技術的課題は、適応性が高いローラーネジ光弾性モデルの静的自動ローディング装置を提供し、さらにその応力圧密試験のために技術サポートを提供することである。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、本発明は以下の技術解決手段を提供する：
ローラーネジペア光弾性モデル用の自動ローディング装置であって、取り付けベッドを含み、前記ベッドと作業台は、ボルトを通して固定され、作業台は、ベッドガイドレールに沿って前後に移動でき、前記作業台に駆動モータ及びコンソールが取り付けられ、前記駆動モータは、歯車伝動機構に接続され、駆動モータは、コンソールにより制御され、前記歯車伝動機構は、ネジ挟持機構に接続され、歯車を介してナットを回転させるように駆動して、ローラーネジペアへのローディングを実現し、力センサー及びコンソールを介してローディング力の大きさを表示及び制御し、歯車伝動機構の外部には、歯車軸を介して１つの歯車取り付けブラケットが接続され、歯車取り付けブラケットは、ボルトを介して作業台に接続される。
【０００６】

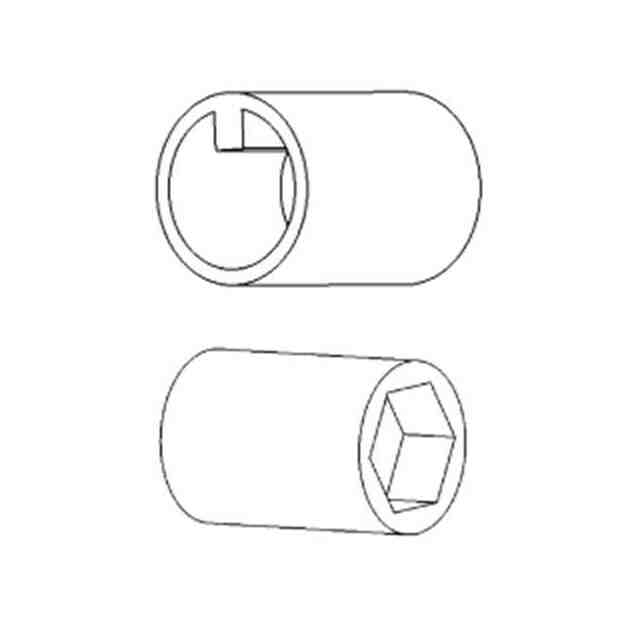

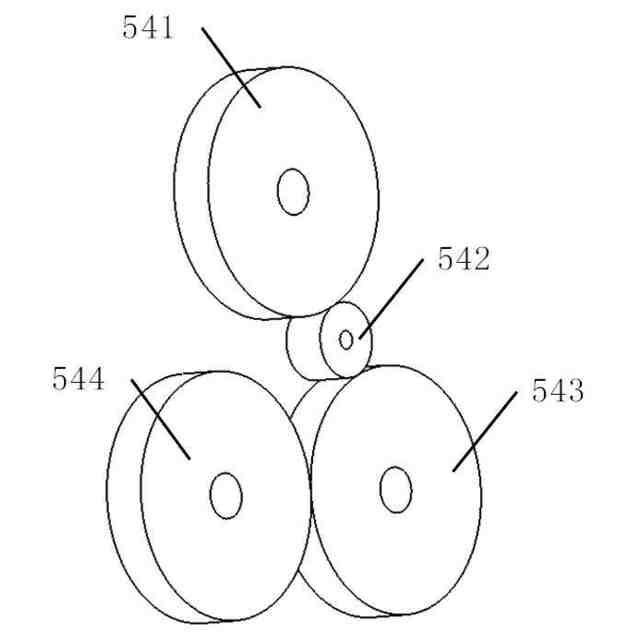

本発明の好ましい技術的解決手段として、前記歯車伝動機構は、中央の太陽歯車を含み、太陽歯車の駆動回転軸は、モータ出力軸に固定接続され、太陽歯車は、周辺の３つの遊星歯車と噛み合って駆動され、前記遊星歯車の歯車軸は、キーを介してナット締め付け装置に接続され、ナット締め付け装置は、ネジ挟持機構のナットに接続され、モータの駆動下で、ナットの回転により、ローラーネジペアへのローディングを実現する。
【０００７】

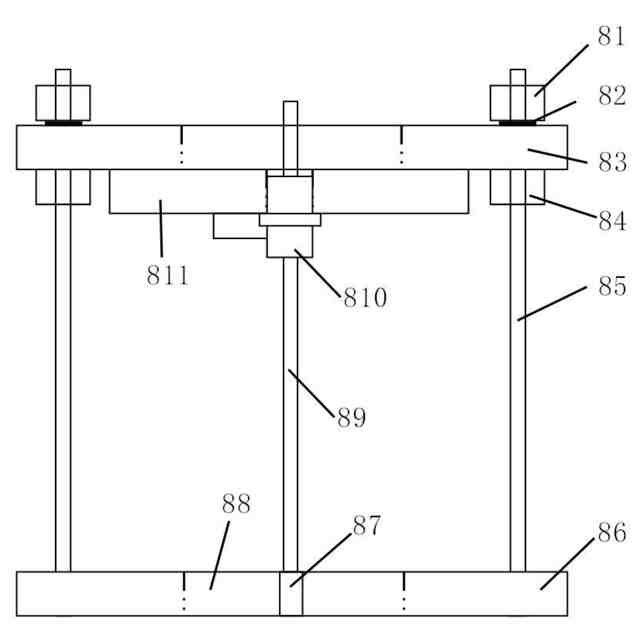

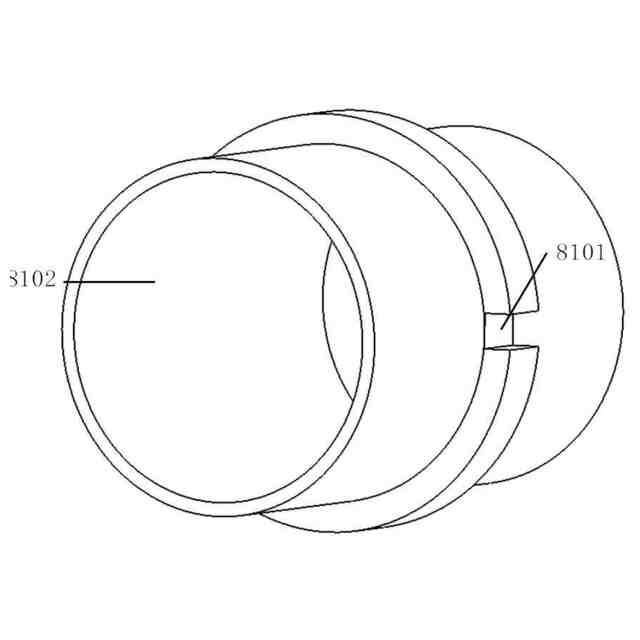

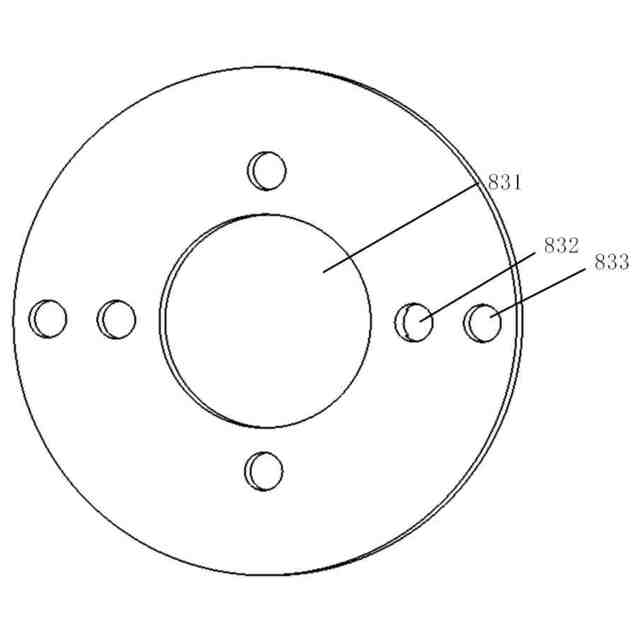

本発明の好ましい技術的解決手段として、前記ネジ挟持機構の構造部材は、ベース及び上部プレートを含み、２つの円形のプレートの間にねじ付きガイドロッドがあり、前記上部プレートは、ガイドロッドに沿って水平に移動し、上部プレートの上下に、ガイドロッドに取り付けられたローディングナット及びロックナットがあり、前記ローディングナットと上部プレートとの間に張力圧力センサーが設置され、コンソールを介してローディング力の大きさを表示して調整できる。上部プレートの下部に、直径が調整可能なガスケットが取り付けられ、前記ガスケットは、ボルトを介して上部プレートに接続され、ガスケットにおける孔の直径は、異なるモデルのネジの直径に応じて選択することができる。調整可能なガスケットにストッパーが固定して接続され、ローラーネジペアのナット外円の側表面に、制限溝が開けられ、ストッパーは、制限溝の内部と挿着される。前記ベースの中央の穴に１つの角度接触ボールベアリングが取り付けられ、ネジの固定に使用される。前記べアリングは、異なる直径がある軸スリーブを介して異なるモデルのローラーネジペアを固定する。
【０００８】

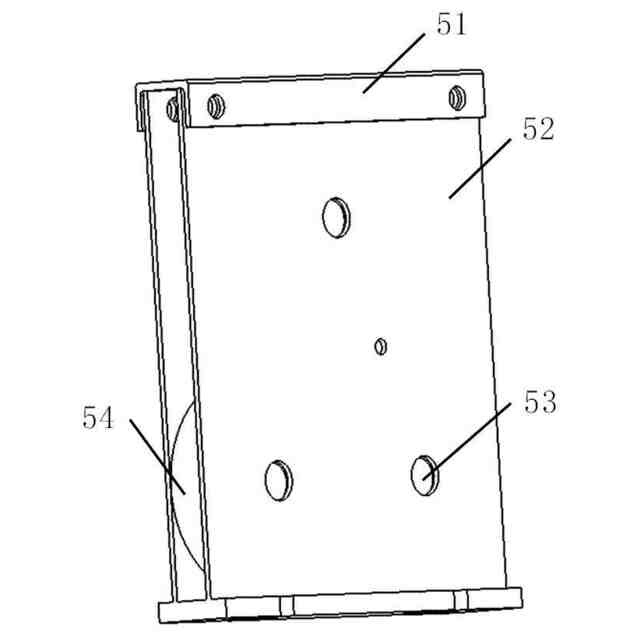

本発明の好ましい技術的解決手段として、前記歯車取り付けブラケットは、歯車軸を介して歯車をサポートして取り付け、ブラケットの先端には、ボルトを介して１つのエンドキャップが接続され、歯車駆動機構のクリーニングを保証する。
【発明の効果】
【０００９】
従来技術に比べて、該発明の利点は以下のとおりである。

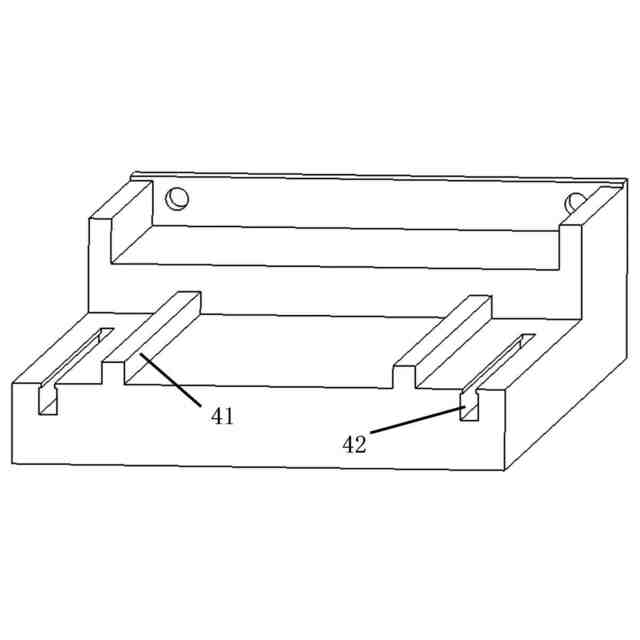

１、ガイドレールスライド溝の設計は、設計範囲内の任意の長さのローラーネジペアのローディングに適応できる。
２、モータと歯車伝動システムの連動は、３つのナットが自動的に同じ速度で同時にローディングすることを保証できる。
３、ローディングナットと上部プレートとの間の張力圧力センサーは、ローラーネジペアの偏心荷重問題を回避でき、試験の真実性を保証する。
４、置換可能ガスケット及びべアリング置換可能軸スリーブの設計は、装置を、複数種サイズのローラーネジペアに使用させることができ、該装置の使用範囲を拡大する。
５、ネジ挟持機構は、ナットをローディングしてロックすると、ネジへのローディング続きを保証でき、それにより熱処理を行うことを便利にする。
【００１０】
上記の説明は、本発明の技術的解決手段の概要に過ぎず、本発明の技術的手段をより明確に理解させ、本発明の明細書の内容に従って、実施することができるために、かつ本発明の上記及び他の目的、特徴および利点をより明白かつ理解可能にするために、以下には、特に好ましい実施例を挙げ、且つ図を参照して、以下に詳しく説明する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
