公開番号2024176221
公報種別公開特許公報(A)
公開日2024-12-19
出願番号2023094608
出願日2023-06-08
発明の名称布製品
出願人株式会社ゴールドウイン
代理人個人
主分類A41D 27/00 20060101AFI20241212BHJP(衣類)
要約【課題】長さ調節する領域を絞るための長尺体の長さ調節操作が、表側と裏側の両面のポケットの内側で可能なリバーシブル構造の布製品を提供する。
【解決手段】長さ調節する筒状の径路32に長尺体30を備える。長尺体30は、環部30aを作るストッパー54を有する。表生地22には表ポケット袋38を有し、表ポケット袋38には表ポケット挿通口44を備える。裏生地24には、表ポケット袋38に対応する位置に裏ポケット袋48を備える。裏ポケット袋48には裏ポケット挿通口50を備える。径路32には、径路用透孔40を有し、長尺体30の環部30aが、径路用透孔40から表ポケット挿通口44と裏ポケット挿通口50に挿通されている。長尺体30は、表ポケット袋38の内側と、裏ポケット袋48の内側に位置する。ストッパー54は、径路用透孔40と、表ポケット挿通口44と裏ポケット挿通口50との間に位置する。

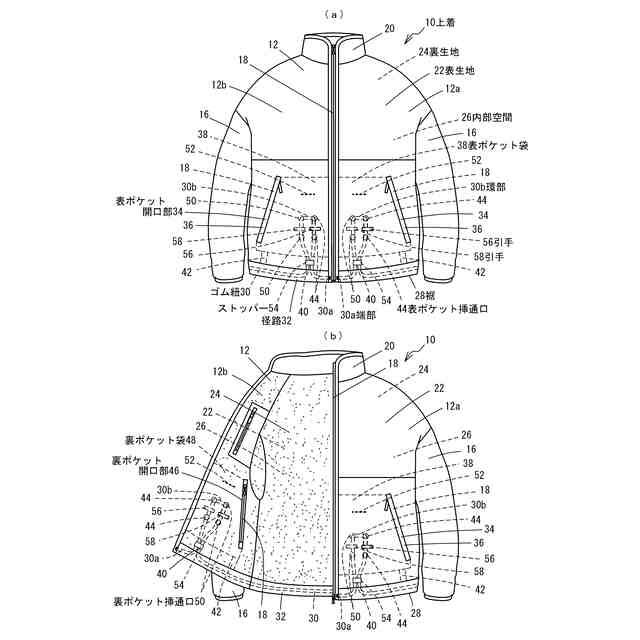

【選択図】図1
特許請求の範囲【請求項１】
互いに重ねられた表生地と裏生地と、前記表生地と前記裏生地の間の内部空間を有する布製品であり、長さ調節する領域を絞るための長尺体を備え、前記長尺体は、前記内部空間に形成され長さ調節する領域である筒状の径路に挿通され、
前記長尺体には、前記長尺体の任意の２か所を保持して環部を作るストッパーが摺動可能に取り付けられ、前記ストッパーは前記長尺体に対する係止と係止解除の切り替えが可能であり、前記環部を形成する前記長尺体の長さを変えて前記径路の長さ調節が可能であり、
前記表生地には表ポケットが設けられ、前記表ポケットには前記内側空間に連通する表ポケット挿通口が一対設けられ、前記裏生地には、前記表ポケットに対応する位置に裏ポケットが設けられ、前記裏ポケットには前記内側空間に連通する裏ポケット挿通口が一対設けられ、前記径路には、前記内部空間に連通する径路用透孔が設けられ、
前記長尺体の、前記ストッパーにより作られた前記環部は、前記径路用透孔から前記内部空間に引き出され、前記一対の表ポケット挿通口と前記一対の裏ポケット挿通口に挿通され、前記一対の表ポケット挿通口の間の長尺体は前記表ポケットの内側に位置し、前記一対の裏ポケット挿通口の間の前記長尺体は前記裏ポケットの内側に位置し、前記ストッパーは、前記径路用透孔と、前記表ポケット挿通口と前記裏ポケット挿通口との間の前記内部空間に位置し、
前記表ポケットまたは前記裏ポケットの内側に位置する前記長尺体を操作して、前記環部の大きさを変えて前記径路の長さを調節可能にしたことを特徴とする布製品。
続きを表示（約 620 文字）【請求項２】
前記表ポケット及び／又は前記裏ポケットは、前記表生地及び／又は前記裏生地を貫通するポケット開口部と、前記内側空間に位置し前記ポケット開口部に連続するポケット袋から成り、前記表ポケット挿通口及び／又は前記裏ポケット挿通口は前記ポケット袋に形成されている請求項１記載の布製品。
【請求項３】
前記表ポケット及び／又は前記裏ポケットは、前記表生地及び／又は前記裏生地の外側面にポケット布が取り付けられ、前記表ポケット挿通口は前記表生地に形成され、前記裏ポケット挿通口は前記裏生地に形成されている請求項１記載の布製品。
【請求項４】
前記布製品には、互いに離れた２か所に、前記表ポケットと前記裏ポケットが設けられ、一つの前記長尺体に、２つの前記ストッパーが取り付けられて２つの前記環部が作られ、２か所で長さ調節可能である請求項１記載の布製品。
【請求項５】
前記表生地と前記裏生地の一方は撥水性を有し他方は保温性を有し、前記布製品は前記表生地側と前記裏生地側で着用が可能なリバーシブル構造の上着であり、前記径路は前記上着の裾に設けられている請求項１，２，３又は４記載の布製品。
【請求項６】
前記長尺体には、前記表ポケット又は前記裏ポケットの内側に位置する引手が取り付けられ、前記引手は、前記長尺体の長手方向に摺動可能である請求項１，２，３又は４記載の布製品。

発明の詳細な説明【技術分野】
【０００１】
この発明は、長さ調節する領域を絞るための長尺体を備えた布製品に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、開口部が着用者にフィットするように長さ調節する領域を有する布製品がある。このような布製品には、長さ調節する長尺体が設けられ、長尺体をポケット内で操作するものがある。引用文献１に開示されている絞り機構付き製品は、製品生地の長さ調節する領域を絞るための絞り機構を備える。製品生地にはポケットが形成され、絞り機構は、長さ調節する領域の内側に形成された収納部内に一部が収納されると共に、収納部から延出した端部がポケット内に至る長尺体と、収納部内に固定されるとともに、長尺体の任意の箇所で長尺体を解放及び係止可能である係止具が設けられている。ポケットには、長尺体入口の他に手を入れることが可能な入口を有している。この絞り機構付き製品の長さ調節する領域を絞る時は、ポケットに手を入れて、長尺体を掴んで引っ張り、長尺物を係止具によってその位置で係止する。
【先行技術文献】
【特許文献】
【０００３】
特開２００５―２０６９６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の場合、製品の生地の一方の面に設けられたポケットから、操作するものであり、生地の裏側で、ポケットとは反対側の面から操作することは考えられていない。製品が、表側と裏側で使用可能なリバーシブル構造の場合、ポケットを内側にして使用した時、長尺体の操作がやりづらいという問題があり、リバーシブル構造の製品に使用することは考えられていない。
【０００５】
この発明は、上記背景技術の問題点に鑑みてなされたものであり、表側と裏側で使用可能なリバーシブル構造であり、長さ調節する領域を絞るための長尺体の長さ調節操作が、表側と裏側の両面のポケットの内側で可能な布製品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、互いに重ねられた表生地と裏生地と、前記表生地と前記裏生地の間の内部空間を有する布製品であり、長さ調節する領域を絞るための長尺体を備え、前記長尺体は、前記内部空間に形成され長さ調節する領域である筒状の径路に挿通され、前記長尺体には、前記長尺体の任意の２か所を保持して環部を作るストッパーが摺動可能に取り付けられ、前記ストッパーは前記長尺体に対する係止と係止解除の切り替えが可能であり、前記環部を形成する前記長尺体の長さを変えて前記径路の長さ調節が可能であり、前記表生地には表ポケットが設けられ、前記表ポケットには前記内側空間に連通する表ポケット挿通口が一対設けられ、前記裏生地には、前記表ポケットに対応する位置に裏ポケットが設けられ、前記裏ポケットには前記内側空間に連通する裏ポケット挿通口が一対設けられ、前記径路には、前記内部空間に連通する径路用透孔が設けられ、前記長尺体の、前記ストッパーにより作られた前記環部は、前記径路用透孔から前記内部空間に引き出され、前記一対の表ポケット挿通口と前記一対の裏ポケット挿通口に挿通され、前記一対の表ポケット挿通口の間の長尺体は前記表ポケットの内側に位置し、前記一対の裏ポケット挿通口の間の前記長尺体は前記裏ポケットの内側に位置し、前記ストッパーは、前記径路用透孔と、前記表ポケット挿通口と前記裏ポケット挿通口との間の前記内部空間に位置し、前記表ポケットまたは前記裏ポケットの内側に位置する前記長尺体を操作して、前記環部の大きさを変えて前記径路の長さを調節可能にした布製品である。
【０００７】
前記表ポケット及び／又は前記裏ポケットは、前記表生地及び／又は前記裏生地を貫通するポケット開口部と、前記内側空間に位置し前記ポケット開口部に連続するポケット袋から成り、前記表ポケット挿通口及び／又は前記裏ポケット挿通口は前記ポケット袋に形成されている。
【０００８】
前記表ポケット及び／又は前記裏ポケットは、前記表生地及び／又は前記裏生地の外側面にポケット布が取り付けられ、前記表ポケット挿通口は前記表生地に形成され、前記裏ポケット挿通口は前記裏生地に形成されている。
【０００９】
前記布製品には、互いに離れた２か所に、前記表ポケットと前記裏ポケットが設けられ、一つの前記長尺体に、２つの前記ストッパーが取り付けられて２つの前記環部が作られ、２か所で長さ調節可能である。
【００１０】
前記表生地と前記裏生地の一方は撥水性を有し他方は保温性を有し、前記布製品は前記表生地側と前記裏生地側で着用が可能なリバーシブル構造の上着であり、前記径路は前記上着の裾に設けられている。さらに、前記長尺体には、前記表ポケット又は前記裏ポケットの内側に位置する引手が取り付けられ、前記引手は、前記長尺体の長手方向に摺動可能であると良い。
【発明の効果】
（【００１１】以降は省略されています）
