公開番号2024168020
公報種別公開特許公報(A)
公開日2024-12-05
出願番号2023084399
出願日2023-05-23
発明の名称オープンシールド工法用コンクリート函体
出願人個人,個人
代理人個人,個人
主分類E21D 9/06 20060101AFI20241128BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】コンクリート函体の接続端面や印籠部にクラックや割れなどの不具合が生じないオープンシールド工法用のコンクリート函体を提供する。

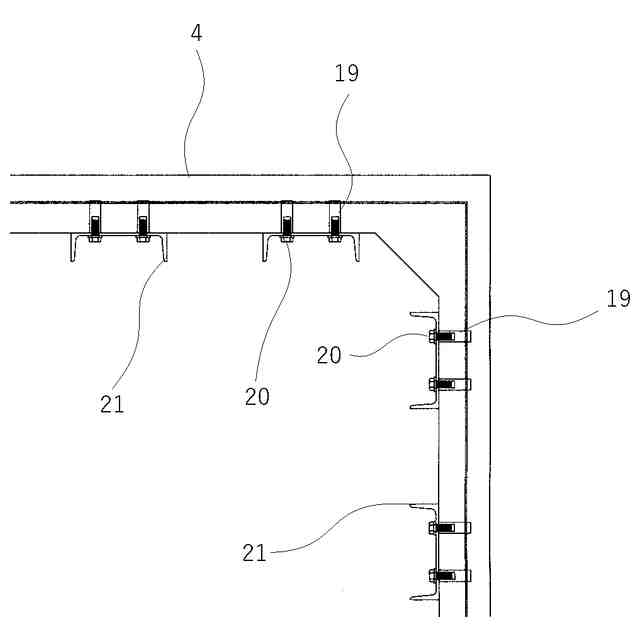

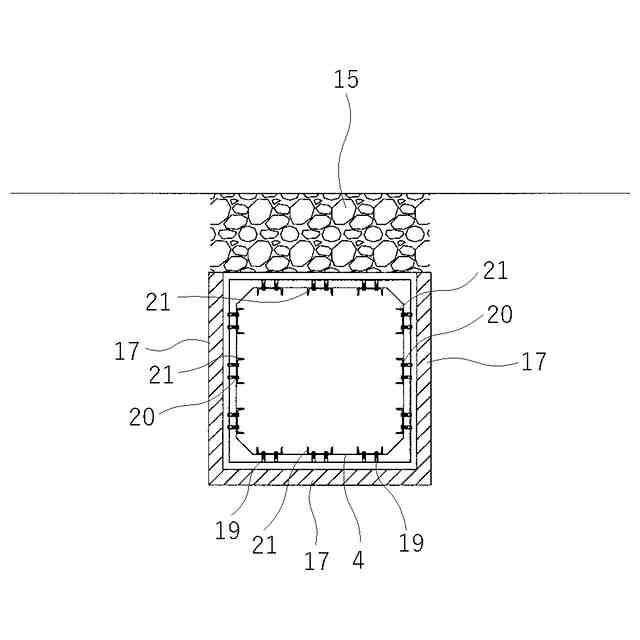

【解決手段】コンクリート函体間の頂版および、側版、底版の内面のジョイント部に所定の目地間隔を保持して、それぞれ、上下方向、水平方向に複数の溝形鋼材またはH型鋼材をジョイント部の接続部材21として横架し、インサート19に固定用ボルト20で固定する。
【選択図】図1
特許請求の範囲【請求項１】
コンクリート函体間の内面のジョイント部に所定の目地間隔を保持して、それぞれ、上下方向、水平方向に複数の溝形鋼材またはＨ型鋼材をジョイント部の接続部材として横架しインサートボルトで固定することを特徴としたオープンシールド工法用コンクリート函体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、市街地に上下水道、地下道等の地下構造物を施工するオープンシールド工法およびそれに使用するコンクリート函体に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

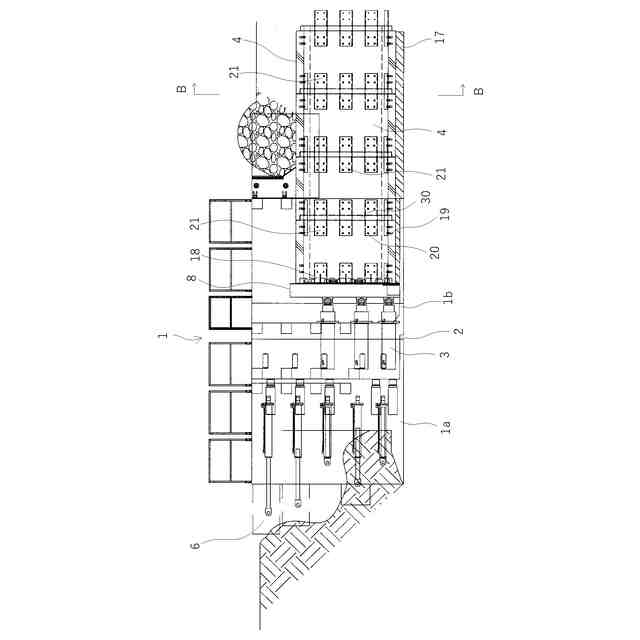

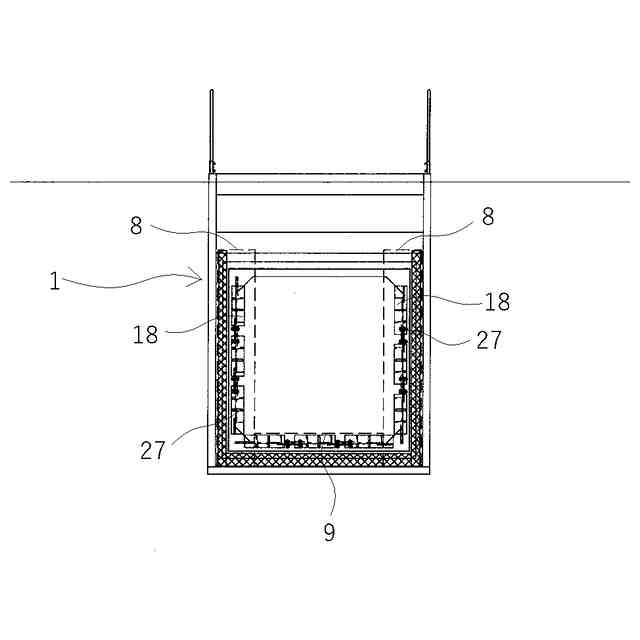

オープンシールド工法は、開削工法（オープンカット工法）とシールド工法の長所を生かした合理性に富む工法である。図１３～図１５にその概略を示す。
【０００３】
図中１はオープンシールド機で、図１７に示すように左右の側壁板とこれら側壁板に連結する底板とから成る上面を開口したフロント部１ａおよび、前記フロント部１ａと同様に左右の側板、底版から成り上面を開口したテール部１ｂで構成されるシールド機である。
【０００４】
前記オープンシールド機１の左右の先端刃口には前方に向けて伸長するスライド土留板６を装着し、また、フロント部１ａ後端からテール部に向けて伸長する推進ジャッキ３を後方に向け上下に並べて配設されている。
【０００５】
前記オープンシールド機１はフロント部１ａ後端にテール機１ｂが嵌入して相互の嵌合部で中折れ部２を形成して曲線施工が可能とした。
【０００６】
図中１はフロント部であり、フロント部前方の刃口部の切羽地山を、前方に配置した掘削機７で、図１８，図１９の図示のとおり法面を形成しながら掘削し、前記掘削機７の後方に配置した残土搬出用ダンプトラックに掘削土を積み込み搬出する。掘削に伴ってスライド土留板６を前方に伸長し、法面をつけた地山側部の緩みを防止する。
【０００７】
オープンシールド機１の推進は、前記掘削機７による切羽地山の掘削しながら、オープンシールド機１に装着したシールドジャッキ３をプレスバー８に当接して前記シールドジャッキ３伸長し、後方のコンクリート函体にオープンシールド機１の推進反力をとって、前方へ推進させる。推進に伴って、オープンシールド機１の後方ではシールド機の板厚分相当の空隙が地山に発生するため、コンクリート函体４に予め設置してあるグラウトホールよりその空隙へ裏込注入材１７を二次注入として充填する。
【０００８】
１函体長分、オープンシールド機が掘進後、シールドジャッキ３を縮め、プレスバー８をテール部１ｂ内から撤去し、コンクリート函体４を据え付けるスペースができる。コンクリート函体４をテール部内に据え付ける前に、後方の敷設済みコンクリート函体４と、さらにその後方のコンクリート函体４とをＰＣ鋼棒１４を図２０の図示のように挿入・緊結する。
【０００９】
これにより、敷設函体全体をほぼ一体化構造にすることができる。したがって、前記オープンシールド機１の推進反力は、後方の敷設済みの複数のコンクリート函体４へスムーズに伝達されることになる。
【００１０】
前記作業の後、図１３に示すように、オープンシールド機１の後方に配置した揚重機１３によりコンクリート函体４をテール部内へ吊り下ろし、据え付ける。据え付け後、前記コンクリート函体４の前方の端面にプレスバー８を当接するように設置する。そして、据え付けたコンクリート函体４とテール部１ｂ内面との間のテールクリアランス（隙間）へ裏込注入材１７を一次注入として充填する。充填後、再度オープンシールド機１を掘進させる。
（【００１１】以降は省略されています）
