特許ウォッチ

公開番号2024148822
公報種別公開特許公報(A)
公開日2024-10-18
出願番号2023062293
出願日2023-04-06
発明の名称鋼材
出願人日本製鉄株式会社
代理人弁理士法人ブライタス
主分類C22C 38/00 20060101AFI20241010BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】耐食性、靱性および強度に優れる鋼材を提供する。
【解決手段】鋼材の化学組成が、質量%で、C:0.01～0.20%、Si:0.01～1.00%、Mn:0.01～2.00%、P:0.010%以下、S:0.005%以下、Sn:0.010～0.20%、Al:0.001～0.040%、N:0.001～0.005%、O:0.0001～0.010%、残部:Feおよび不純物であり、10.0<(Mn/S)×Sn<175.0を満足し、鋼材の圧延方向に垂直な断面において、鋼材の厚さをtとした時に、鋼材の1/2t位置から1/4t位置までの領域における金属組織が、フェライトおよびベイナイトの合計が90%以上であり、結晶粒径が20μm以下のフェライトの面積割合が、フェライトの総量に対して50%以上であり、鋼材の1/2t位置から1/4t位置までの領域において、MnSの面積率が、0.020%以下であり、MnSと、該MnSに接する結晶粒との粒界上における、Sn含有量に対するC含有量の比が0.04～6.00である、鋼材。
【選択図】なし

特許請求の範囲【請求項１】
鋼材の化学組成が、質量％で、
Ｃ：０．０１～０．２０％、
Ｓｉ：０．０１～１．００％、
Ｍｎ：０．０１～２．００％、
Ｐ：０．０１０％以下、
Ｓ：０．００５％以下、
Ｓｎ：０．０１０～０．２０％、
Ａｌ：０．００１～０．０４０％、
Ｎ：０．００１～０．００５％、
Ｏ：０．０００１～０．０１０％、
残部：Ｆｅおよび不純物であり、
下記（ｉ）式を満足し、
前記鋼材の圧延方向に垂直な断面において、前記鋼材の厚さをｔとした時に、前記鋼材の１／２ｔ位置から１／４ｔ位置までの領域における金属組織が、面積％で、
フェライトおよびベイナイトの合計が９０％以上であり、
結晶粒径が２０μｍ以下のフェライトの面積割合が、フェライトの総量に対して５０％以上であり、
前記鋼材の１／２ｔ位置から１／４ｔ位置までの領域において、
ＭｎＳの面積率が、ＪＩＳＧ０５５５：２０１５における点算法で０．０２０％以下であり、
ＭｎＳと、該ＭｎＳに接する結晶粒との粒界上における、Ｓｎ含有量に対するＣ含有量の比の値が０．０４～６．００である、
鋼材。
１０．０＜（Ｍｎ／Ｓ）×Ｓｎ＜１７５．０・・・（ｉ）
但し、式中の各元素記号は、鋼材中に含まれる各元素の含有量（質量％）を表す。
続きを表示（約 180 文字）【請求項２】
前記化学組成が、前記Ｆｅの一部に代えて、質量％で、
Ｃｕ：０．２０％以下、
Ｎｉ：０．１０％以下、
Ｗ：０．５０％以下、
Ｍｏ：０．５０％以下、
Ｃｒ：０．１０％以下、
Ｎｂ：０．０１０％以下、
から選択される１種以上を含有するものである、
請求項１に記載の鋼材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼材に関する。
続きを表示（約 880 文字）【背景技術】
【０００２】
近年、例えば氷海域に設置される海洋構造物または橋梁などの大型構造物に供される厚鋼板等の、各種鋼材において、材質特性の向上に対する要求が厳しくなっており、耐食性のみならず機械特性の改善についても要望が高い。
【０００３】
従来、海水環境での耐食性を向上させるため、Ｓｎ添加鋼が提案されている。
【０００４】
例えば、特許文献１には、ＳおよびＳｎの含有量を制御し、Ｓｎの中心偏析を抑制することで、耐食性と耐ラメラテア性とを向上させた鋼材が開示されている。
【０００５】
また、特許文献２には、結晶粒界のＳｎ濃度と、結晶粒内のＳｎ濃度を制御することにより、耐食性、低温靱性、および疲労特性を向上させた鋼材が開示されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０１９／００３８５６号
国際公開第２０１９／１１６５２０号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記のように、海水環境等での耐食性を向上させるため、Ｓｎ添加鋼が提案されている。一方で、Ｓｎを含有させることによって耐食性を向上させつつ、さらに機械特性、特に靱性および強度を改善させることが求められている。
【０００８】
例えば、Ｓｎの添加によって耐食性を向上させることが開示された特許文献１に記載の発明は、靱性および強度において、改善が求められる。
【０００９】
また、特許文献２に記載の発明は、優れた耐食性、低温靱性、および疲労特性を有するが、本発明者らがさらなる検討を重ねた結果、靱性および強度のさらなる向上に改善の余地が残されていることが分かった。
【００１０】
本発明は上記の問題を解決し、優れた耐食性を有し、靱性および強度にも優れた鋼材を提供することを目的とする。
【課題を解決するための手段】

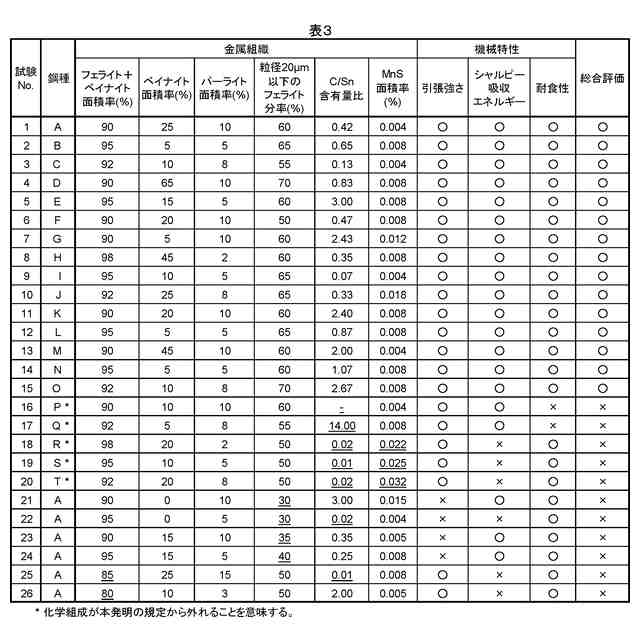

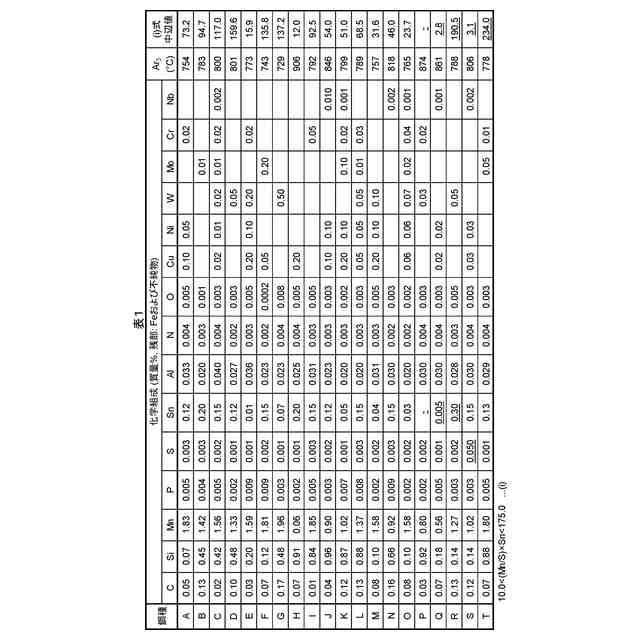

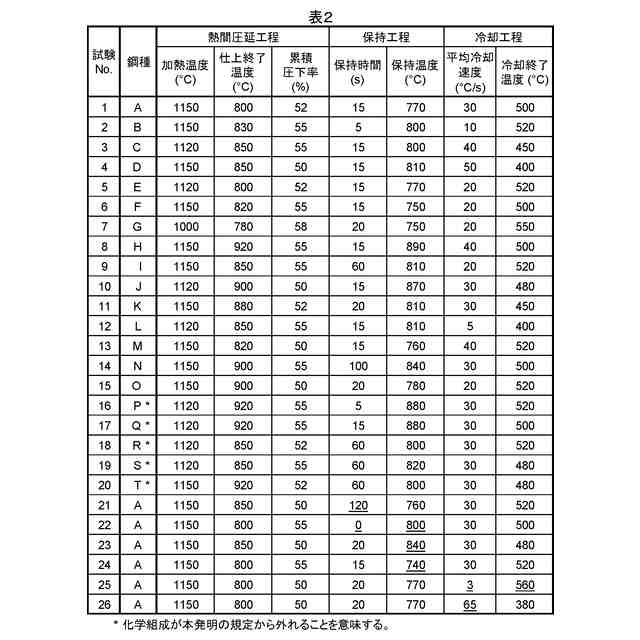

（【００１１】以降は省略されています）

関連特許
