発明の名称圧力容器
出願人豊田合成株式会社
代理人弁理士法人共立特許事務所
主分類F17C 13/00 20060101AFI20240927BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】簡易な構造でライナと口金との相対回転を規制すること。
【解決手段】圧力容器は、ガスを貯蔵可能な内部空間を形成し、軸方向端に開口が設けられた筒状のライナと、ライナの軸方向端側に配置され、ライナに対して厚さ方向に重なる重なり部を有し、ライナに一体化される口金と、ライナの外面を被覆する補強層と、を備える。口金の重なり部は、厚さ方向へ貫通する貫通孔を有する。ライナは、重なり部に対して表側に配置される表側対向部と、重なり部に対して裏側に配置される裏側対向部と、貫通孔に挿入され、表側対向部と裏側対向部との間で棒状に延びる孔挿入部と、を有する。

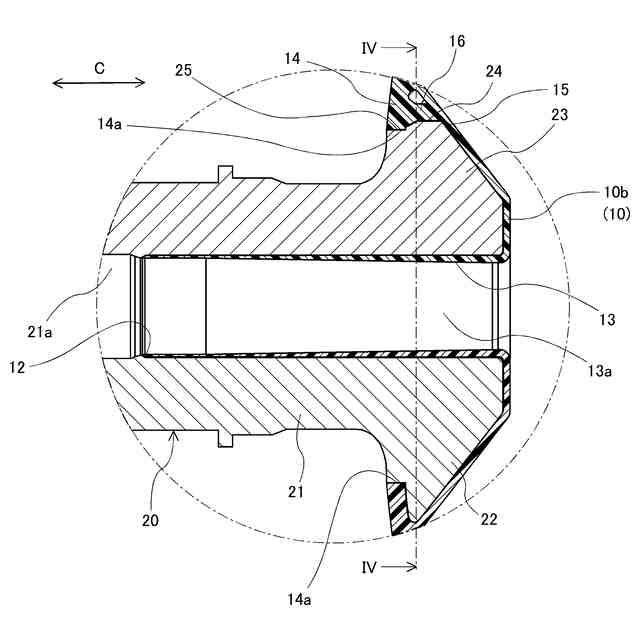

【選択図】図2
特許請求の範囲【請求項１】
ガスを貯蔵可能な内部空間を形成し、軸方向端に開口が設けられた筒状のライナと、
前記ライナの軸方向端側に配置され、前記ライナに対して厚さ方向に重なる重なり部を有し、前記ライナに一体化される口金と、
前記ライナの外面を被覆する補強層と、
を備え、
前記口金の前記重なり部は、前記厚さ方向へ貫通する貫通孔を有し、
前記ライナは、
前記重なり部に対して表側に配置される表側対向部と、
前記重なり部に対して裏側に配置される裏側対向部と、
前記貫通孔に挿入され、前記表側対向部と前記裏側対向部との間で棒状に延びる孔挿入部と、
を有する、圧力容器。
続きを表示（約 350 文字）【請求項２】
前記ライナは、前記口金にインサート成形されている、請求項１に記載された圧力容器。
【請求項３】
前記口金は、ボス部と、前記ボス部から径方向外側に延びるフランジ部と、を有し、
前記貫通孔は、前記フランジ部に設けられている、請求項２に記載された圧力容器。
【請求項４】
前記フランジ部は、表側における前記貫通孔の径方向位置よりも径方向内側の位置において径方向外側に向いて前記ボス部の外面を囲うように環状に形成された環状壁面部を有し、
前記環状壁面部は、前記表側対向部の径方向内側端面に対向し、
前記環状壁面部の前記厚さ方向の厚さと前記表側対向部の径方向内側端面の前記厚さ方向の厚さとは等しい、請求項３に記載された圧力容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ガスを高圧で充填することが可能な圧力容器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、車両などに搭載されて水素ガスや天然ガスなどのガスを高圧で充填することが可能な圧力容器（例えば、特許文献１）が知られている。特許文献１記載の圧力容器は、容器本体である筒状のライナと、ライナの軸方向両端側に配置された口金と、ライナの外面を被覆して圧力容器の耐圧性を向上させる補強層と、を有している。口金は、ライナの開口周縁部に一体化されて取り付けられている。
【０００３】
口金は、アルミニウムなどの金属により形成されている。口金は、ボス部と、ボス部から径方向外側に延びるフランジ部と、を有している。ライナは、ポリエチレンなどの樹脂により形成されている。ライナは、筒状に形成されており、軸方向両端に設けられた開口を有している。ライナの軸方向両端部は、ライナの軸方向中央部に比べて縮径されている。ライナの開口の径は、ライナの軸方向中央部の直径に比べて小さい。
【０００４】
ライナの開口周縁部と口金のフランジ部とは、互いに厚さ方向に重なっている。ライナは、口金にインサート成形されている。口金のフランジ部には、保持溝が形成されており、ライナの開口周縁部には、リブが形成されている。ライナと口金とは、リブが保持溝に嵌った状態で互いに一体化されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－１８０５８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、補強層は、フィラメントワインディング（ＦＷ）法により繊維状部材がライナの外面に巻回されることにより、ライナの外面を被覆する。このＦＷでは、ライナが一体化された軸方向両側の口金を軸回りに回転させることによりその回転トルクをライナに伝達することが必要である。
【０００７】
しかしながら、上記の特許文献１記載の圧力容器では、ライナ及び口金の形状（特に、上記のリブ及び保持溝の形状）が、ライナと口金との軸回りの相対回転が許容されるものとなっているので、上記のＦＷ時に口金からライナへの回転トルクの伝達が十分に行われないおそれがある。
【０００８】
一方、ライナと口金との軸回りの相対回転を規制するうえでは、ライナと口金との接触箇所を、径方向に向けて凹凸する構造とすることが考えられる。しかしながら、この凹凸構造では、口金の外形が複雑になり、口金の加工費が増えて製造コストが増大するおそれがある。
【０００９】
本発明は、このような点に鑑みてなされたものであり、簡易な構造でライナと口金との相対回転を規制することが可能な圧力容器を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の一態様は、ガスを貯蔵可能な内部空間を形成し、軸方向端に開口が設けられた筒状のライナと、前記ライナの軸方向端側に配置され、前記ライナに対して厚さ方向に重なる重なり部を有し、前記ライナに一体化される口金と、前記ライナの外面を被覆する補強層と、を備え、前記口金の前記重なり部は、前記厚さ方向へ貫通する貫通孔を有し、前記ライナは、前記重なり部に対して表側に配置される表側対向部と、前記重なり部に対して裏側に配置される裏側対向部と、前記貫通孔に挿入され、前記表側対向部と前記裏側対向部との間で棒状に延びる孔挿入部と、を有する、圧力容器である。
