特許ウォッチ

公開番号2025177092
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083614
出願日2024-05-22
発明の名称歯車部品及び歯車部品の製造方法
出願人日本製鉄株式会社
代理人弁理士法人太陽国際特許事務所
主分類C22C 38/00 20060101AFI20251128BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】低サイクル衝撃疲労特性及び耐摩耗性に優れた歯車部品及び歯車部品の製造方法を提供する。
【解決手段】鋼芯部と浸炭層とを含む歯車部品であって、鋼芯部が、所定の化学組成を有し、歯底部表面のC濃度(Crs)が0.50～0.70%、歯底部表面から0.6mm深さの位置でのC濃度(Cr_0.6)が0.30～0.49%、歯面部表面のC濃度(Cfs)が0.59%以上、歯面部表面から0.6mm深さの位置でのC濃度(Cf_0.6)が0.37%以上であり、式1～式3を全て満たす、歯車部品。
式1:[Si%]+3.3×[Mn%]+2.4×[Cr%]+[Mo%]≧4.50
式2:1.14≦Cfs/Crs≦3.00
式3:1.18≦Cf_0.6/Cr_0.6≦2.00
[Si%]、[Mn%]、[Cr%]、[Mo%]は鋼芯部の各元素の含有量(質量%)である。
【選択図】なし
特許請求の範囲【請求項１】
鋼芯部と浸炭層とを含む歯車部品であって、
前記鋼芯部が、質量％で、
Ｃ：０．１０～０．３０％、
Ｓｉ：０．４０～２．００％、
Ｍｎ：０．３０～１．４０％、
Ｐ：０．０３０％未満、
Ｓ：０．０３０％未満、
Ｃｒ：０．０５～０．７９％、
Ａｌ：０．０１０～０．１００％、
Ｎ：０．００１０～０．０３００％、及び
Ｏ：０．００３０％以下、
を含み、残部がＦｅ及び不純物である化学組成を有し、
歯底部表面のＣ濃度が０．５０～０．７０％であり、
前記歯底部表面から０．６ｍｍ深さの位置でのＣ濃度が０．３０～０．４９％であり、
歯面部表面のＣ濃度が０．５９％以上であり、
前記歯面部表面から０．６ｍｍ深さの位置でのＣ濃度が０．３７％以上であり、
下記式１～下記式３を全て満たす、歯車部品。
式１：［Ｓｉ％］＋３．３×［Ｍｎ％］＋２．４×［Ｃｒ％］＋［Ｍｏ％］≧４．５０
式２：１．１４≦Ｃｆｓ／Ｃｒｓ≦３．００
式３：１．１８≦Ｃｆ
０．６
／Ｃｒ
０．６
≦２．００
上記式中、各記号の意味は以下のとおりである。
［Ｓｉ％］：鋼芯部のＳｉ含有量（質量％）
［Ｍｎ％］：鋼芯部のＭｎ含有量（質量％）
［Ｃｒ％］：鋼芯部のＣｒ含有量（質量％）
［Ｍｏ％］：鋼芯部のＭｏ含有量（質量％）
Ｃｆｓ：歯面部表面のＣ濃度（質量％）
Ｃｒｓ：歯底部表面のＣ濃度（質量％）
Ｃｆ
０．６
：歯面部表面から０．６ｍｍ深さの位置でのＣ濃度（質量％）
Ｃｒ
０．６
：歯底部表面から０．６ｍｍ深さの位置でのＣ濃度（質量％）
続きを表示（約 1,500 文字）【請求項２】
鋼芯部と浸炭層とを含む歯車部品であって、
前記鋼芯部が、質量％で、
Ｃ：０．１０～０．３０％、
Ｓｉ：０．４０～２．００％、
Ｍｎ：０．３０～１．４０％、
Ｐ：０．０３０％未満、
Ｓ：０．０３０％未満、
Ｃｒ：０．０５～０．７９％、
Ａｌ：０．０１０～０．１００％、
Ｎ：０．００１０～０．０３００％、及び
Ｏ：０．００３０％以下、
であり、さらに下記Ａ群～下記Ｃ群からなる群から選択される１種又は２種以上を含有し、残部がＦｅ及び不純物である化学組成を有し、
［Ａ群］
Ｍｏ：０．８０％以下、
Ｔｉ：０．１００％以下、
Ｎｂ：０．１００％以下、
Ｖ：０．５０％以下、及び
Ｂ：０．０１００％以下からなる群から選択される１種又は２種以上
［Ｂ群］
Ｃｕ：０．５０％以下、
Ｎｉ：０．５０％以下、及び
Ｓｎ：０．０１５％以下からなる群から選択される１種又は２種以上
［Ｃ群］
Ｃａ：０．０１００％以下、及び
Ｍｇ：０．０１００％以下からなる群から選択される１種又は２種
歯底部表面のＣ濃度が０．５０～０．７０％であり、
前記歯底部表面から０．６ｍｍ深さの位置でのＣ濃度が０．３０～０．４９％であり、
歯面部表面のＣ濃度が０．５９％以上であり、
前記歯面部表面から０．６ｍｍ深さの位置でのＣ濃度が０．３７％以上であり、
下記式１～下記式３を全て満たす、歯車部品。
式１：［Ｓｉ％］＋３．３×［Ｍｎ％］＋２．４×［Ｃｒ％］＋［Ｍｏ％］≧４．５０
式２：１．１４≦Ｃｆｓ／Ｃｒｓ≦３．００
式３：１．１８≦Ｃｆ
０．６
／Ｃｒ
０．６
≦２．００
上記式中、各記号の意味は以下のとおりである。
［Ｓｉ％］：鋼芯部のＳｉ含有量（質量％）
［Ｍｎ％］：鋼芯部のＭｎ含有量（質量％）
［Ｃｒ％］：鋼芯部のＣｒ含有量（質量％）
［Ｍｏ％］：鋼芯部のＭｏ含有量（質量％）
Ｃｆｓ：歯面部表面のＣ濃度（質量％）
Ｃｒｓ：歯底部表面のＣ濃度（質量％）
Ｃｆ
０．６
：歯面部表面から０．６ｍｍ深さの位置でのＣ濃度（質量％）
Ｃｒ
０．６
：歯底部表面から０．６ｍｍ深さの位置でのＣ濃度（質量％）
【請求項３】
前記鋼芯部の化学組成が、前記Ａ群を含有する請求項２に記載の歯車部品。
【請求項４】
前記鋼芯部の化学組成が、前記Ｂ群を含有する請求項２に記載の歯車部品。
【請求項５】
前記鋼芯部の化学組成が、前記Ｃ群を含有する請求項２に記載の歯車部品。
【請求項６】
減速歯車である請求項１～請求項５のいずれか１項に記載の歯車部品。
【請求項７】
請求項１～請求項６のいずれか１項に記載の歯車部品の製造方法であって、

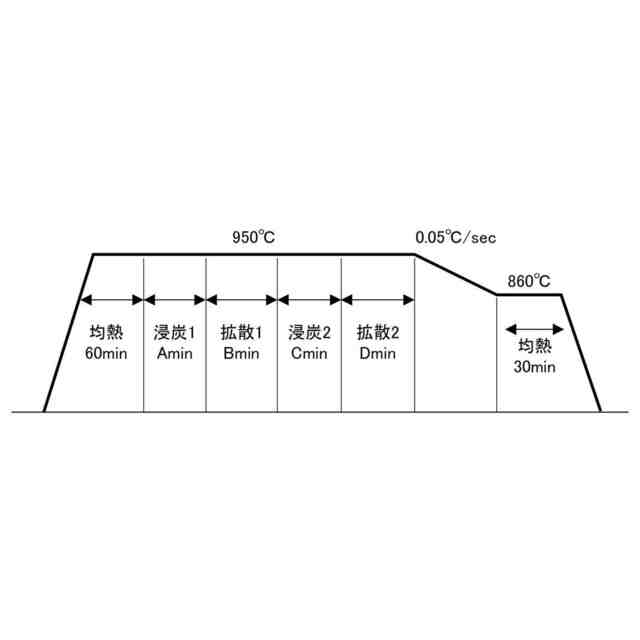

前記化学組成を有する歯車形状の鋼材に対し、浸炭処理と拡散処理とを交互に複数回繰り返す浸炭拡散処理工程を含み、

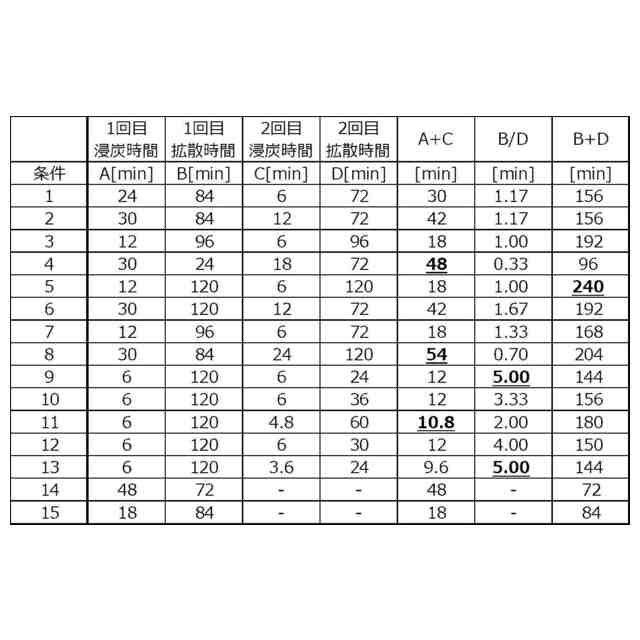

最終段であるｎ回目の浸炭処理時間と拡散処理時間をそれぞれＡ、Ｂとし、ｎ－１回目の浸炭処理時間と拡散処理時間をそれぞれＣ、Ｄとした場合に、下記式４～式６を全て満たす、歯車部品の製造方法。
式４：１１分≦Ａ＋Ｃ＜４８分
式５：０．０５≦Ｂ／Ｄ＜５．００
式６：２０分≦Ｂ＋Ｄ＜２４０分

発明の詳細な説明【技術分野】
【０００１】
本開示は、歯車部品及び歯車部品の製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年のトランスミッションやｅ－Ａｘｌｅの小型化志向に伴い、歯車部品にも小型化が求められており、必要強度は厳しくなってきている。加えて、ｅ－Ａｘｌｅの場合、動力源がモーターであるため、低回転時から高いトルクが出力可能であるため、急発進時に受ける衝撃的な負荷も従来よりも大きくなってきている。
これらの歯車部品は数十～数百回という非常に少ない繰り返し回数の衝撃（低サイクル衝撃疲労）で破壊に至る場合がある。したがって、これらの用途に用いられる部品には、低サイクルでの衝撃的な疲労破壊に対する抵抗（以下、低サイクル衝撃疲労特性）が求められる。一方で、歯車の歯面同士は摺動するため、耐摩耗性が求められる。
【０００３】
低サイクル衝撃疲労強度や耐摩耗性が求められる歯車部品には、鋼材に対して表面硬化処理を施して製造される。表面硬化処理の一種として真空浸炭処理がある。真空浸炭処理は浸炭工程と拡散工程とを備え、浸炭工程では、炭化水素ガスである浸炭ガス導入して、浸炭温度に加熱された鋼材の表面の炭素濃度（以下、「表面炭素濃度」、「表面のＣ濃度」と記す場合がある。）を高める。炭化水素ガスとは、例えば、アセチレンやプロパン等である。拡散工程では、浸炭工程後に浸炭ガスの導入を停止して、鋼材表面の炭素を内部に拡散させる。浸炭工程及び拡散工程の時間等を調整することで、鋼材の炭素濃度分布を制御する。
【０００４】
ところで、従来の浸炭部品では一般的に、例えば特許文献１に開示されているとおり、表面のＣ濃度が０．８％程度に設定される。表面のＣ濃度が０．８％未満であれば、浸炭部品表層の硬さが低下し、十分な疲労強度が得られないと考えられているためである。このような疲労強度の評価には、１０
７
回の高サイクルでの疲労強度試験が利用される。そのため、１０～１０
４
回の低サイクル衝撃疲労特性については十分な検証ができていない。
【０００５】
特許文献２には、質量％で、Ｃ：０．１～０．４％、Ｓｉ：０．０２～１．３％、Ｍｎ：０．３～１．８％、Ａｌ：０．００１～０．０５％、及び、Ｎ：０．００３～０．０２０％を含有し、残部が鉄及び不可避的不純物からなり、下記（１）式で定義される投影芯部硬さＨｐ‐ｃｏｒｅ（Ｈｃｏｒｅ；芯部硬さ、ｔ；有効硬化層深さ、ｒ；破損部位の半径または破損部位の肉厚の半分）がＨＶ３９０以上である浸炭焼入れ鋼材が開示されている。
Ｈｐ‐ｃｏｒｅ＝Ｈｃｏｒｅ／（１－ｔ／ｒ） …（１）
これにより、浸炭焼入れ鋼材及び浸炭焼入れ部品において低サイクル衝撃疲労特性を安定して良くすることができる、と特許文献２に記載されている。
【０００６】
特許文献３には、浸炭または浸炭窒化処理した歯車であって、歯底部および歯底すみＲ部の有効硬化層深さが、ピッチ円上である歯面の有効硬化層深さの８０％未満の任意の深さにコントロールされている高強度歯車が開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開平１０－８１９９号公報
特開２００７－３３２４３８号公報
特開平２－１３８５５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
ところで、歯車部品は、差動歯車（デフギア）、減速歯車のように内輪差がある時、車であれば曲がっている時は絶えず摺動している。そのため、歯車部品は、繰り返しの摩擦により部品の表面が一部剥離して、ピッチングと呼ばれる破壊に至る場合がある。したがって、これらの歯車部品には、歯底部には上述の低サイクル衝撃疲労特性が、歯面部には耐摩耗性が求められる。
【０００９】
特許文献２に開示されている浸炭焼入れ部品は、低サイクル衝撃疲労特性については十分な検証ができていない。さらに、歯車部品として低サイクル衝撃疲労特性及び耐摩耗性の両方を改善する技術についても十分な検証ができていない。そのため、特許文献２に開示されている浸炭焼入れ部品を用いても、浸炭部品の低サイクル衝撃疲労特性及び耐摩耗性が十分に得られない場合がある。
【００１０】
特許文献３に開示されている高強度歯車は、部分的に炭素濃度を低下させるため、防炭剤を浸炭処理前に該当部位に塗布することが提案されている。しかしながら、量産時に特定の部位に薬剤を塗りつける工程は非常に手間がかかる上、人間の手に任せざるを得ないため、コストが格段に増加する恐れがある。
（【００１１】以降は省略されています）
