公開番号2025176971
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083408
出願日2024-05-22
発明の名称端子間接続構造
出願人矢崎総業株式会社
代理人弁理士法人栄光事務所
主分類H01R 4/38 20060101AFI20251128BHJP(基本的電気素子)
要約【課題】作業者の誤触を防ぎながら薄型化・小型化が可能な端子間接続構造の提供。
【解決手段】端子間接続構造3は、第1端子10を有する第1コネクタ1と、第1端子10に接続される第2端子30を有する第2コネクタ2と、第1端子10と第2端子30とを締結する締結具50とを備える。第1コネクタ1は、第1端子10が有する第1接点部11を露出させる第1開口部21と、第2コネクタ2に向けて突出する突起部25とを有する。第2コネクタ2は、第2端子30が有する第2接点部34と、第2端子30が有して突起部25を挿入可能な形状を有する被挿入部33と、を露出させる第2開口部41を有する。締結具50は、ボルト51と厚さ調整部52,53とを有し、第1コネクタ1と第2コネクタ2とが嵌合され、突起部25が被挿入部33に挿入され且つ第1接点部11と第2接点部34とが接触した状態にて、第1端子10と第2端子30を締結する。
【選択図】図6
特許請求の範囲【請求項１】
第１端子を有する第１コネクタと、前記第１端子に電気的に接続される第２端子を有する第２コネクタと、前記第１端子と前記第２端子とを締結する締結具と、を備え、前記第１端子と前記第２端子とを電気的に接続する、端子間接続構造であって、
前記第１コネクタは、
前記第１端子が有する第１接点部を露出させる第１開口部と、前記第２コネクタに向けて突出する突起部と、を有し、
前記第２コネクタは、
前記第２端子が有する第２接点部と、前記第２端子が有し且つ前記突起部を挿入可能な形状を有する被挿入部と、を露出させる第２開口部を有し、
前記締結具は、
ボルトと、前記第１接点部と前記第２接点部との接触箇所と前記ボルトの座面部との間に挟まれる厚さ調整部と、を有し、前記第１コネクタと前記第２コネクタとが嵌合され、前記突起部が前記被挿入部に挿入され且つ前記第１接点部と前記第２接点部とが接触した状態にて、前記第１端子と前記第２端子を締結する、
端子間接続構造。
続きを表示（約 480 文字）【請求項２】
請求項１に記載の端子間接続構造において、
前記第１開口部は、
前記第１接点部を取り囲んで前記第１コネクタと前記第２コネクタとの嵌合方向に延びる筒状壁を、有し、
前記筒状壁は、
当該筒状壁の延出端に前記突起部を有する、
端子間接続構造。
【請求項３】
請求項１に記載の端子間接続構造において、
前記厚さ調整部は、
前記座面部と別体又は一体の部材である、
端子間接続構造。
【請求項４】
請求項１に記載の端子間接続構造において、
前記第１端子は、
筒状の形状を有し、当該第１端子の筒端部が前記第１接点部であり、
前記第２端子は、
板状の形状を有し、当該第２端子の板面部が前記第２接点部であり、
前記締結具の前記ボルトは、
前記第２端子を貫通して前記第１端子の中空部に捩じ込まれることにより、前記第１接点部と前記第２接点部とが接触した状態にて前記第１端子と前記第２端子を締結する、
端子間接続構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、第１端子を有する第１コネクタと、第１端子に電気的に接続される第２端子を有する第２コネクタと、第１端子と第２端子とを締結する締結具と、を備える端子間接続構造に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、一対の端子をボルト等で締結して電気的に接続する接続構造が提案されている（例えば、特許文献１を参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０８９８９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来の接続構造では、電圧が印加されている端子（いわゆる活電部）に作業者が誤って触れることを防ぐために、端子同士の間に筒状の中継金具を挟むことを、必須の構成としている。具体的には、従来の接続構造では、この中継金具が一対の端子の間に挟まれた状態で、一対の端子と中継金具とをボルト及びナットでひとまとめに締結することで、一対の端子を電気的に接続するようになっている。ところが、この中継端子を要することに起因し、従来の接続構造では、接続構造の薄型化や小型化が困難である。
【０００５】
本発明の目的の一つは、作業者の誤触を防ぎながら薄型化や小型化が可能な端子間接続構造の提供である。
【課題を解決するための手段】
【０００６】
前述した目的を達成するために、本発明に係る端子間接続構造は、下記を特徴としている。
【０００７】
第１端子を有する第１コネクタと、前記第１端子に電気的に接続される第２端子を有する第２コネクタと、前記第１端子と前記第２端子とを締結する締結具と、を備え、前記第１端子と前記第２端子とを電気的に接続する、端子間接続構造であって、
前記第１コネクタは、
前記第１端子が有する第１接点部を露出させる第１開口部と、前記第２コネクタに向けて突出する突起部と、を有し、
前記第２コネクタは、
前記第２端子が有する第２接点部と、前記第２端子が有し且つ前記突起部を挿入可能な形状を有する被挿入部と、を露出させる第２開口部を有し、
前記締結具は、
ボルトと、前記第１接点部と前記第２接点部との接触箇所と前記ボルトの座面部との間に挟まれる厚さ調整部と、を有し、前記第１コネクタと前記第２コネクタとが嵌合され、前記突起部が前記被挿入部に挿入され且つ前記第１接点部と前記第２接点部とが接触した状態にて、前記第１端子と前記第２端子を締結する、
端子間接続構造であること。
【発明の効果】
【０００８】
本発明の端子間接続構造によれば、第１コネクタと第２コネクタとが嵌合されたとき、第１コネクタの突起部が第２端子の被挿入部に挿入され、第１端子の第１接点部と第２端子の第２接点部とが接触した状態で、第１端子と第２端子とが締結具で締結されて電気的に接続される。即ち、従来の接続構造のように中継端子等を要することなく、第１端子と第２端子とが接続される。更に、ボルトの座面部と、第１接点部と第２接点部との接触箇所との間に、厚さ調整部が挟まれることで、例えば端子間接続構造に求められる仕様に応じて第１接点部又は第２接点部の厚さが異なっても、厚さ調整部で第１接点部又は第２接点部の厚さの相違を吸収することで、第１コネクタ又は第２コネクタの構造を共通化できる。更に、第１端子の第１接点部を第１開口部から露出させるように第１端子が第１コネクタに収容されることで、第１接点部以外の箇所に作業者が接触することを抑制できる。したがって、本構成の端子間接続構造は、作業者の誤触を防ぎながら薄型化・小型化が可能である。
【０００９】
以上、本発明について簡潔に説明した。更に、以下に説明される発明を実施するための形態を添付の図面を参照して通読することにより、本発明の詳細は更に明確化されるであろう。
【図面の簡単な説明】
【００１０】

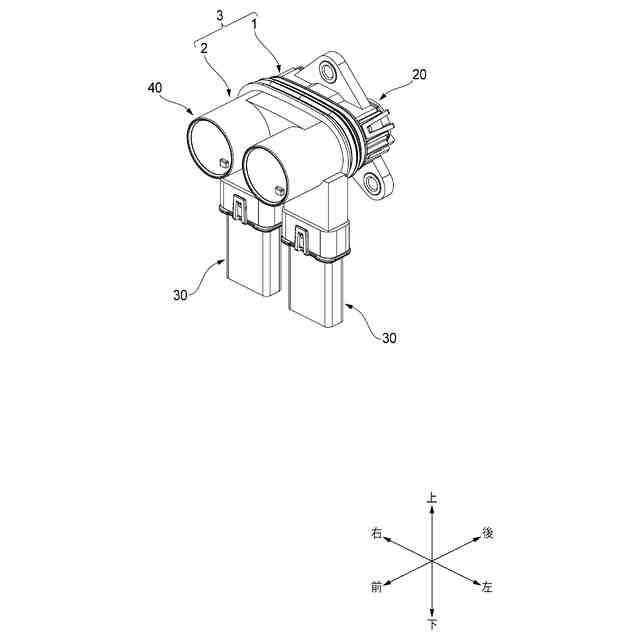

図１は、本発明の実施形態に係る端子間接続構造の斜視図である。

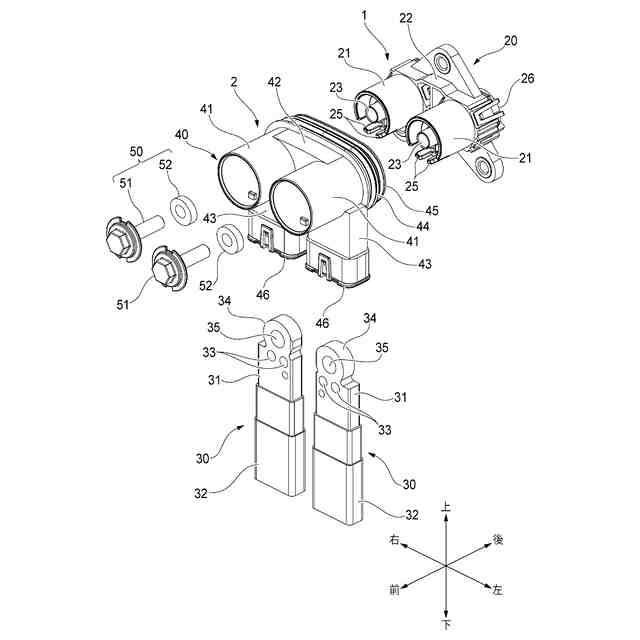

図２は、図１に示す端子間接続構造の分解斜視図である。

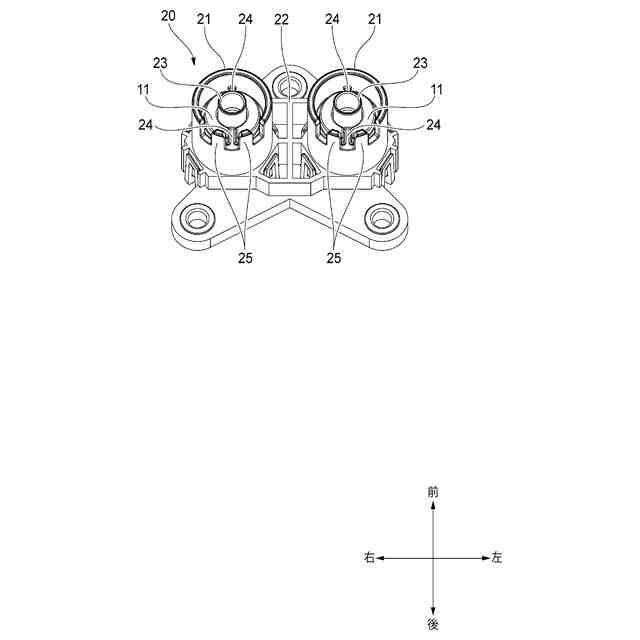

図３は、図２に示す第１コネクタを斜め下方からみた斜視図である。

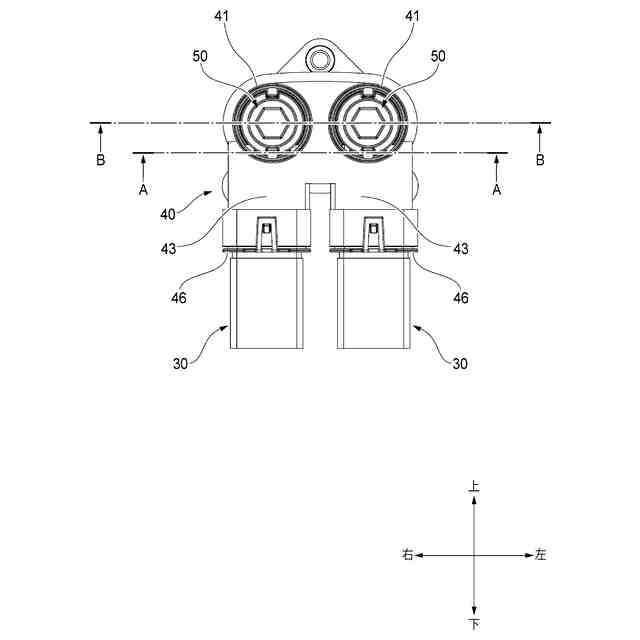

図４は、図１に示す端子間接続構造の正面図である。

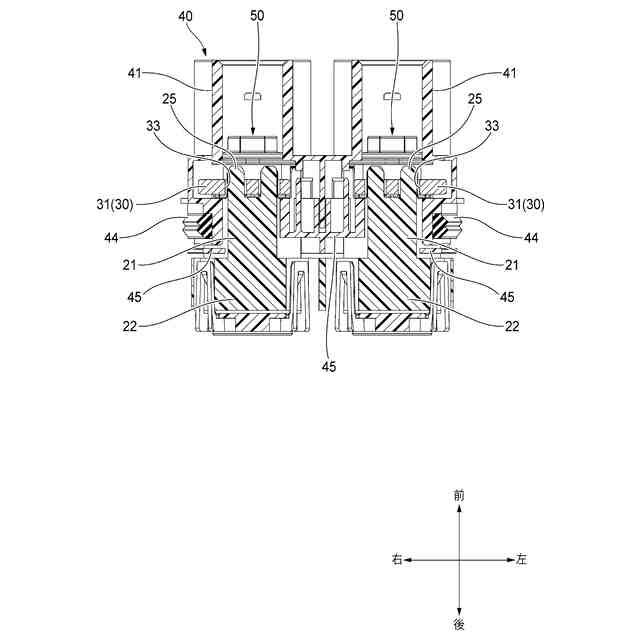

図５は、図４のＡ－Ａ断面図である。

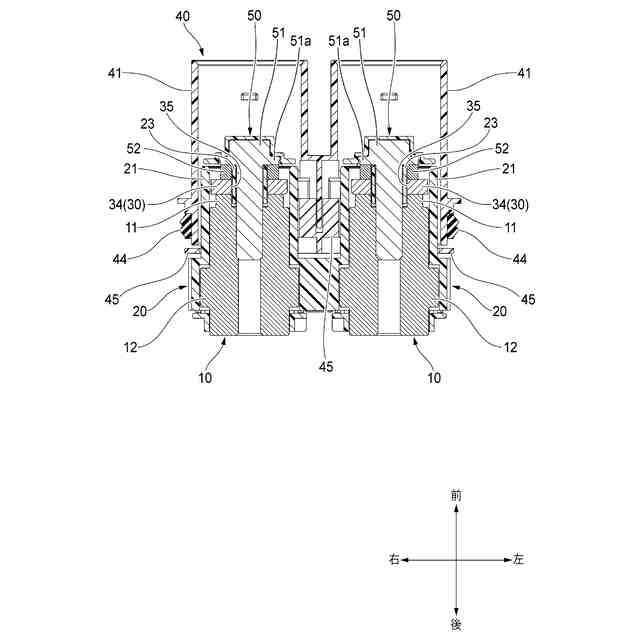

図６は、図４のＢ－Ｂ断面図である。
図７は、変形例における図６に対応する図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
