公開番号2025176466
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082644
出願日2024-05-21
発明の名称スラグの還元方法
出願人株式会社資源活用技術研究所
代理人弁理士法人三枝国際特許事務所
主分類C22B 7/04 20060101AFI20251127BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】有価金属を効率よく回収することができるスラグの還元方法を提供する。
【解決手段】本発明は、スラグ処理容器A内にて、酸化鉄を含有するスラグを還元剤Aにより還元反応を行う工程1を備え、還元剤Aは、一酸化炭素ガスおよび水素ガスからなる群より選ばれる少なくとも1種であり、スラグ処理容器Aは、外殻1と、耐火物層2と、内層3とを少なくとも備え、内層3は前記スラグと接触する層であると共に耐火物層2を被覆するように形成されており、内層3はステンレス系鋼板または耐熱鋼板で形成され、スラグ処理容器A内には、金属回収盤20が配置されており、金属回収盤20は、表面から突出する釘状突起23が形成されており、金属回収盤20および釘状突起23には銅メッキ層22が形成されており、前記還元反応で生成する金属を前記銅メッキ層に吸収させて回収する。
【選択図】図1
特許請求の範囲【請求項１】
スラグ処理容器内にて、酸化鉄を含有するスラグを還元剤Ａにより還元反応を行う工程１を備え、
前記還元剤Ａは、一酸化炭素ガスおよび水素ガスからなる群より選ばれる少なくとも１種であり、
前記スラグ処理容器は、
外殻と、耐火物層と、内層とを少なくとも備え、
前記内層は前記スラグと接触する層であると共に前記耐火物層を被覆するように形成されており、
前記内層はステンレス系鋼板または耐熱鋼板で形成され、
前記スラグ処理容器内には、金属回収盤が配置されており、
該金属回収盤は、表面から突出する釘状突起が形成されており、
前記金属回収盤および前記釘状突起には銅メッキ層が形成されており、
前記還元反応で生成する金属を前記銅メッキ層に吸収させて回収する、スラグの還元方法。
続きを表示（約 430 文字）【請求項２】
前記金属回収盤の前記釘状突起側の面に対向するように堰が設けられ、
前記堰はステンレス系鋼板または耐熱鋼板で形成されており、
当該堰の前記釘状突起に対向している面にはガス噴出口が複数設けられている、請求項１に記載のスラグの還元方法。
【請求項３】
前記堰の前記ガス噴出口から前記還元剤Ａを噴出させて前記釘状突起間へ流入させることで、前記還元反応で生成する金属を前記銅メッキ層に吸収させる、請求項２に記載のスラグの還元方法。
【請求項４】
前記工程１での還元剤Ａによる還元反応に先立って、炭化水素ガスを還元剤として用いた前記スラグの還元反応を行う工程１´をさらに具備する、請求項１または２に記載のスラグの還元方法。
【請求項５】
前記外殻は普通鋼で形成されており、
前記外殻と前記耐火物層との間には断熱材層が設けられている、請求項１または２に記載のスラグの還元方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スラグの還元方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、銅製錬は、銅精鉱を自溶炉などで焙焼する方法によって行われている。この銅製錬によって銅等の必要な金属を回収することができ、残渣部分はいわゆる「スラグ」あるいは自溶炉スラグと称される副産物となる。銅製錬によって生じたスラグから、更に金属を回収する方法も広く検討されている。
【０００３】
例えば、特許文献１には、スラグから有価金属を回収する方法が開示されている。特に特許文献１に開示される技術では、スラグ（銅製錬スラグ）を、フラックスの存在下で酸素含有ガスを用いて酸化する工程１と、工程１で得られる酸化後の反応物と、Ｃｕ－Ｆｅ合金浴とを接触させる工程２と、工程３で得られる接触後のＣｕ－Ｆｅ合金浴を製錬工程に供し、有価金属を回収する工程を具備するものである。より具体的には、特許文献１に開示される技術は、スラグから有価金属を回収する技術として二段階を示しており、第一段階の有価金属を回収する技術を「ソフト還元」、第二段階の有価金属を回収する技術を「ハード還元」と命名している。「ソフト還元」技術は、ＦｅＯより還元され易い金属酸化物だけを還元して溶融Ｃｕ中へ回収し、スラグ中にＦｅＯを残留させる。他方、「ハード還元」は、スラグ中に残留させたＦｅＯを、炭素飽和溶鉄中のＣを還元剤として還元し、同時に生成するＦｅを炭素飽和溶鉄として吸収するものである。
【０００４】
特許文献１に開示される技術では、ソフト還元に先立ってスラグの酸化処理を行っている。特許文献１に開示される酸化処理とは、再溶解させた水砕スラグに酸素を吹き込んで、該スラグ中の硫化物を全て酸化物に変化させる処理である。特許文献１に開示の技術で酸化処理を必要とする理由は、スラグ中のＣｕは大部分が実際には硫化物のマット粒であり、Ｃｕ
２
Ｓが銅ロスの主体を占め得るからである。すなわち、Ｃｕ
２
Ｓから出発する場合、還元処理によってＣｕを還元し回収することができないため、特許文献１に開示の技術では、スラグに酸素を吹き付けてＣｕ
２
ＳをＣｕ
２
Ｏにし、その後、Ｃｕ－Ｆｅ合金のＦｅで還元を行うのである。
【０００５】
具体的には、特許文献１に開示される技術では、スラグ中の有価金属（Ｃｕ、Ｓｎ、Ｐｂ、Ｓｂ、Ｍｏ等）の酸化物を、液相のＣｕ－Ｆｅ合金中のＦｅを還元剤として使用し、Ｃｕ－Ｆｅ合金液滴の表面で還元反応をさせると同時に、還元により発生する有価金属（例えば、Ｃｕ、Ｓｎ、Ｐｂ、Ｓｂ、Ｍｏ等）をＣｕ－Ｆｅ合金液滴中へ吸収する方法である。
【先行技術文献】
【特許文献】
【０００６】
特許第６５１６２６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
近年、さらに効率よく銅製錬スラグから有価金属を回収する技術の構築が求められている。本発明は、上記に鑑みてなされたものであり、有価金属を効率よく回収することができるスラグの還元方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者は、上記目的を達成すべく鋭意研究を重ねた結果、所定の還元方法を利用することにより、上記目的を達成できることを見出し、本発明を完成するに至った。
【０００９】
すなわち、本発明は、例えば、以下の項に記載の主題を包含する。
項１
スラグ処理容器内にて、酸化鉄を含有するスラグを還元剤Ａにより還元反応を行う工程１を備え、
前記還元剤Ａは、一酸化炭素ガスおよび水素ガスからなる群より選ばれる少なくとも１種であり、

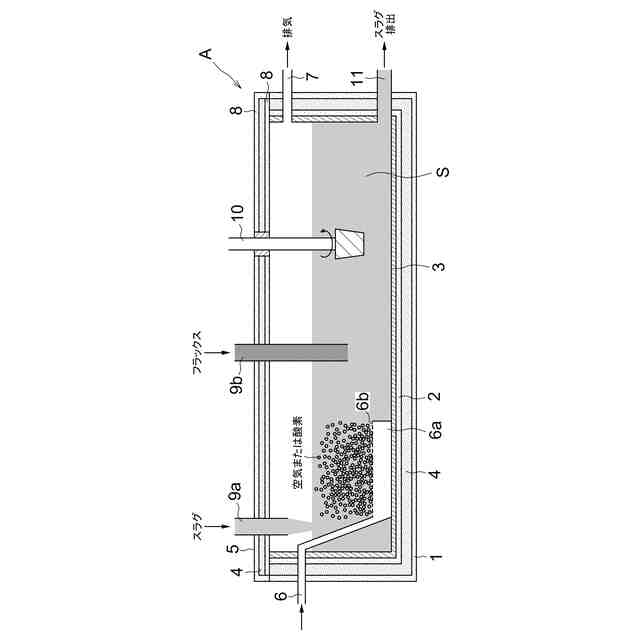

前記スラグ処理容器は、
外殻と、耐火物層と、内層とを少なくとも備え、
前記内層は前記スラグと接触する層であると共に前記耐火物層を被覆するように形成されており、
前記内層はステンレス系鋼板または耐熱鋼板で形成され、

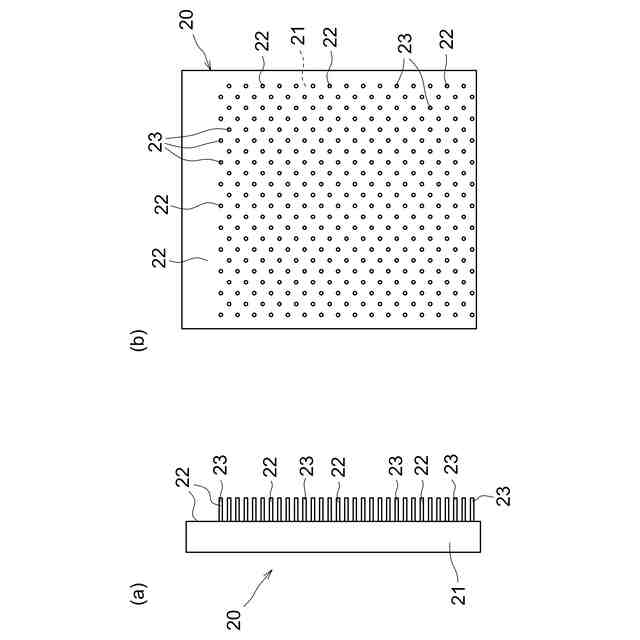

前記スラグ処理容器内には、金属回収盤が配置されており、
該金属回収盤は、表面から突出する釘状突起が形成されており、
前記金属回収盤および前記釘状突起には銅メッキ層が形成されており、
前記還元反応で生成する金属を前記銅メッキ層に吸収させて回収する、スラグの還元方法。
項２

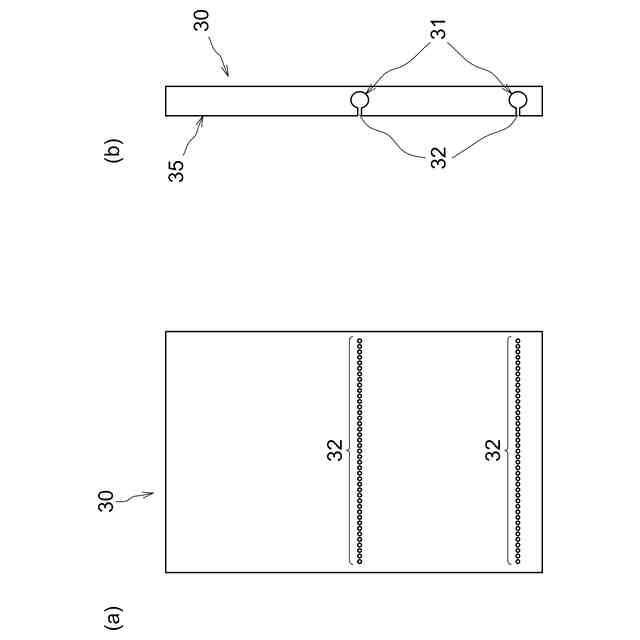

前記金属回収盤の前記釘状突起側の面に対向するように堰が設けられ、
前記堰はステンレス系鋼板または耐熱鋼板で形成されており、
当該堰の前記釘状突起に対向している面にはガス噴出口が複数設けられている、項１に記載のスラグの還元方法。
項３
前記堰の前記ガス噴出口から前記還元剤Ａを噴出させて前記釘状突起間へ流入させることで、前記還元反応で生成する金属を前記銅メッキ層に吸収させる、項２に記載のスラグの還元方法。
項４
前記工程１での還元剤Ａによる還元反応に先立って、炭化水素ガスを還元剤として用いた前記スラグの還元反応を行う工程１´をさらに具備する、項１～３のいずれか１項に記載のスラグの還元方法。
項５
前記外殻は普通鋼で形成されており、
前記外殻と前記耐火物層との間には断熱材層が設けられている、項１～４のいずれか１項に記載のスラグの還元方法。
項６
前記スラグ処理容器は、外部から溶融Ｃｕを供給するための溶融Ｃｕ供給管を備え、該溶融Ｃｕ供給管は、管内の溶融Ｃｕをスラグ処理容器内に流出させるための複数の穴が形成され、該溶融Ｃｕ供給管は、前記金属回収盤に近接する位置に、金属回収盤の幅方向の全域にわたるように配置されている、項１～５のいずれか１項に記載のスラグの還元方法。
【発明の効果】
【００１０】
本発明のスラグの還元方法では、容器の浸食が起こりにくく、かつ、有価金属を効率よく回収することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
