公開番号2025174119
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080202
出願日2024-05-16
発明の名称硬貨繰出装置及び硬貨処理装置
出願人ローレルバンクマシン株式会社,ローレルプレシジョン株式会社
代理人個人,個人,個人
主分類G07D 3/00 20060101AFI20251120BHJP(チェック装置)
要約【課題】硬貨をスムーズに繰出可能な硬貨繰出装置及び硬貨処理装置を提供する。
【解決手段】硬貨繰出装置40は、硬貨Cを載せて回転する回転円盤42と、回転円盤42より小径に形成され、回転円盤42上に設けられた外周略円形状の滑り止めシート45と、回転円盤42の周囲に立設されたガイド部材43と、を備えている。滑り止めシート45の外周縁には、回転円盤42の上面42bで滑り止めシート45の周面45b及びガイド部材43の側面43gに挟まれて滞留する硬貨Cの一部を収容可能な少なくとも1つ以上の切欠部46が形成されている。
【選択図】図11

特許請求の範囲【請求項１】
硬貨を載せて回転する回転円盤と、
前記回転円盤より小径に形成され、前記回転円盤上に設けられた外周略円形状の滑り止めシートと、
前記回転円盤上の前記硬貨を繰り出す繰出口が形成され、前記回転円盤の周囲に立設されたガイド部材と、
を備え、
前記滑り止めシートの外周縁には、前記回転円盤の上面で前記滑り止めシートの周面及び前記ガイド部材の側面に挟まれて滞留する前記硬貨の一部を収容可能な少なくとも１つ以上の切欠部が形成されている、ことを特徴とする硬貨繰出装置。
続きを表示（約 390 文字）【請求項２】
前記切欠部は、前記滑り止めシートの径方向の内側から外側に向かって拡幅する略Ｖ字状に形成されている、ことを特徴とする請求項１に記載の硬貨繰出装置。
【請求項３】
複数の前記切欠部は、互いに異なる形状で形成されている、ことを特徴とする請求項１に記載の硬貨繰出装置。
【請求項４】
複数の前記切欠部は、互いに連続して形成されている、ことを特徴とする請求項１に記載の硬貨繰出装置。
【請求項５】
前記切欠部は、前記滑り止めシートの径方向の内側から外側に向かって拡幅して形成され、前記切欠部の内側頂点と前記滑り止めシートの回転中心とを結ぶ線に対して非線対称に形成されている、ことを特徴とする請求項１に記載の硬貨繰出装置。
【請求項６】
請求項１に記載の硬貨繰出装置を備えている、ことを特徴とする硬貨処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、硬貨繰出装置及び該硬貨繰出装置を備えている硬貨処理装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来より、機外から投入された硬貨を一枚ずつ分離して、機内で硬貨を搬送する搬送路へ繰り出す硬貨繰出装置が知られている（例えば、特許文献１）。
【０００３】
特許文献１に記載された硬貨繰出装置は、回転円盤と、回転円盤の周囲を囲んで配置されたホッパと、を備えており、回転円盤が回転することにより、金種混合で一括して投入されてホッパ内に貯留された硬貨が、ホッパに形成された繰出口から硬貨通路へ一枚ずつ繰り出される。また、回転円盤の上面には、回転円盤上の硬貨との摩擦力を確保するゴムシートが設けられている。
【先行技術文献】
【特許文献】
【０００４】
特開昭５６―５２４８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１記載の硬貨処理装置によれば、硬貨の一端が回転円盤の上面とゴムシートの周面との段差に引っ掛かるとともに、硬貨の他方がホッパの側面に引っ掛かることにより、硬貨が回転円盤上で空転しながら滞留する繰出不良が生じる虞があった。
【０００６】
そこで、本発明は、硬貨をスムーズに繰出可能な硬貨繰出装置及び硬貨処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明に係る硬貨繰出装置は、硬貨を載せて回転する回転円盤と、前記回転円盤より小径に形成され、前記回転円盤上に設けられた外周略円形状の滑り止めシートと、前記回転円盤上の前記硬貨を繰り出す繰出口が形成され、前記回転円盤の周囲に立設されたガイド部材と、を備え、前記滑り止めシートの外周縁には、前記回転円盤の上面で前記滑り止めシートの周面及び前記ガイド部材の側面に挟まれて滞留する前記硬貨の一部を収容可能な少なくとも１つ以上の切欠部が形成されている。
【０００８】
また、上記目的を達成するために、本発明に係る硬貨処理装置は、以上のような硬貨繰出装置を備えている。
【発明の効果】
【０００９】
本発明は、硬貨の滞留を抑制して、硬貨をスムーズに繰り出すことができる。
【図面の簡単な説明】
【００１０】

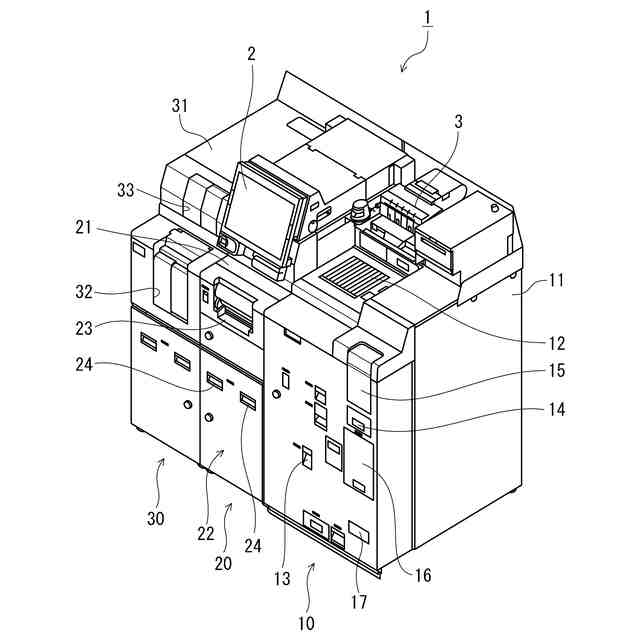

本発明の一実施形態に係る出納機を示す斜視図。
出納機の要部のブロック図。

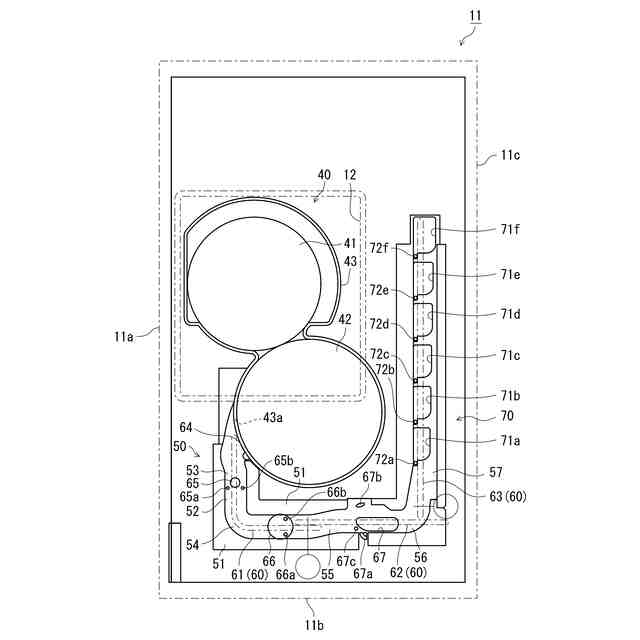

硬貨処理装置の内部構造を概略的に示す平面図。
一時貯留庫の内部構造を概略的に示す正面図。

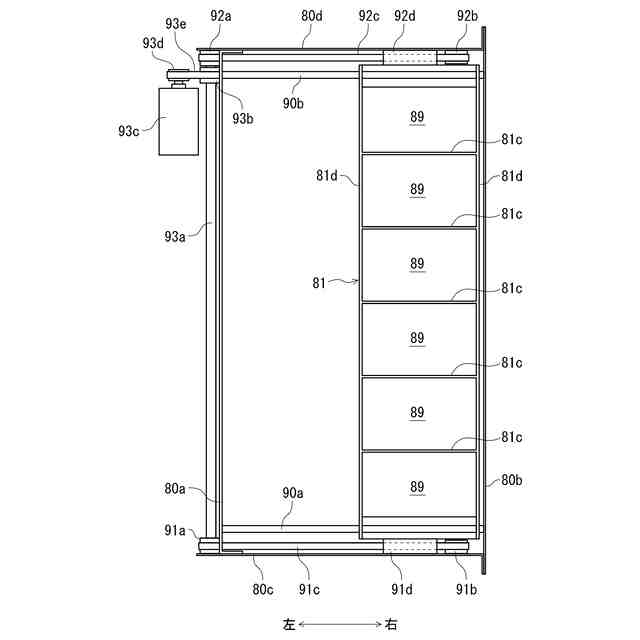

図４におけるＡ－Ａ矢視図。

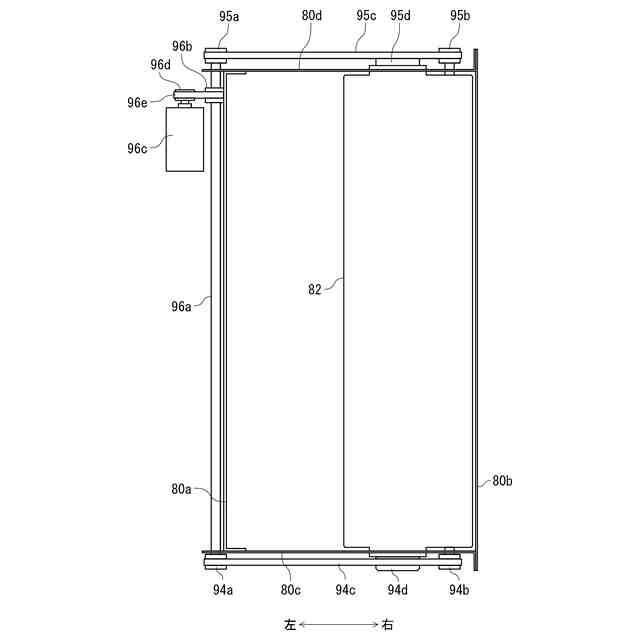

図４におけるＢ－Ｂ矢視図。
硬貨繰出装置を示す平面図。
図７のＣ部拡大図。

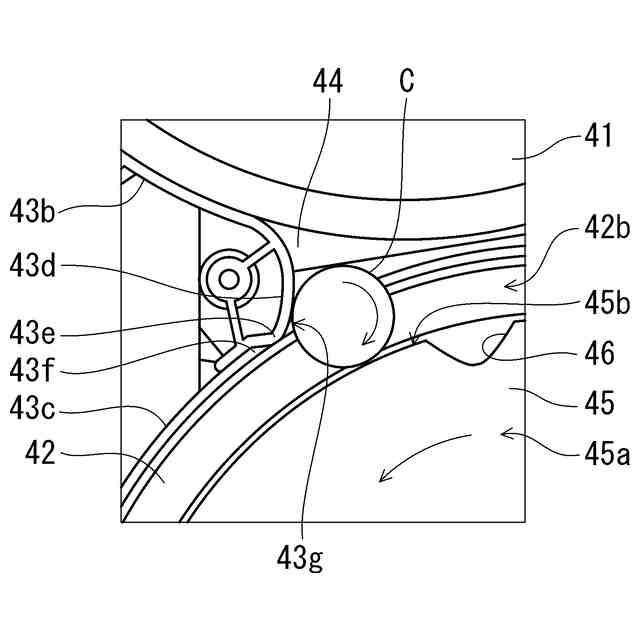

供給円盤と回転円盤の隙間に硬貨が滞留している様子を示す図。
滞留する硬貨が回転円盤の径方向内側に移動する様子を示す図。
硬貨の滞留が解消された様子を示す図。
切欠部の第１変形例を示す平面図。
切欠部の第２変形例を示す平面図。
切欠部の第３変形例を示す平面図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
