公開番号2025166453
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070516
出願日2024-04-24
発明の名称洋上風力システム
出願人日鉄エンジニアリング株式会社
代理人個人,個人,個人,個人,個人,個人,個人,個人
主分類F03D 80/80 20160101AFI20251029BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】スペースを有効活用し、整流器の配置を工夫することで、機器の配置の煩雑さを改善した洋上風力システムを提供することを目的とする。
【解決手段】洋上風車10と、洋上風車10を支持する海洋構造物20と、洋上風車10によって発電される電気を交流から直流に変換する整流器40と、整流器40によって直流に変換される電気を蓄電する蓄電池50と、を備える洋上風力システム1であって、整流器40は、洋上風車10に含まれるナセル13の外部に配置される、ことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
洋上風車と、
前記洋上風車を支持する海洋構造物と、
前記洋上風車によって発電される電気を交流から直流に変換する整流器と、
前記整流器によって直流に変換される電気を蓄電する蓄電池と、
を備える洋上風力システムであって、
前記整流器は、前記洋上風車に含まれるナセルの外部に配置される、
ことを特徴とする洋上風力システム。
続きを表示（約 860 文字）【請求項２】
前記整流器は、前記海洋構造物に配置される、
ことを特徴とする請求項１に記載の洋上風力システム。
【請求項３】
前記整流器は、前記海洋構造物の内部に配置される、
ことを特徴とする請求項２に記載の洋上風力システム。
【請求項４】
前記整流器は、前記海洋構造物の内部に設けられる複数の層のいずれかに設けられる、
ことを特徴とする請求項３に記載の洋上風力システム。
【請求項５】
前記整流器は、前記海洋構造物の外部に配置される、
ことを特徴とする請求項２に記載の洋上風力システム。
【請求項６】
前記整流器は、前記海洋構造物のトランジションピースの内部に配置される、
ことを特徴とする請求項３に記載の洋上風力システム。
【請求項７】
前記トランジションピースは、センターパイプと、第１ウェブと、第２ウェブと、上フランジと、下フランジと、を含み、
前記整流器は、前記センターパイプと、前記第１ウェブと、前記第２ウェブと、前記上フランジと、前記下フランジとに囲まれる、
ことを特徴とする請求項６に記載の洋上風力システム。
【請求項８】
前記洋上風車によって発電される電気の電圧を変える変圧器、
を更に備え、
前記トランジションピースは、複数のフロアが設けられており、
前記整流器、前記蓄電池、及び、前記変圧器は、前記トランジションピースの同じフロアに設けられる、
ことを特徴とする請求項６に記載の洋上風力システム。
【請求項９】
前記整流器は、前記洋上風車のタワーに設けられる、
ことを特徴とする請求項１に記載の洋上風力システム。
【請求項１０】
前記整流器は、前記タワーの内部に設けられる、
ことを特徴とする請求項９に記載の洋上風力システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、洋上風力システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来より、洋上風力発電された電気を直流に変換することが行われている。
特許文献１は、ナセル内に設けられた発電機によって発電されたエネルギーが、ナセル内に設けられたコンバータによって、直流に変換されること、を開示する。
【先行技術文献】
【特許文献】
【０００３】
特許第７２４０７７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、コンバータ（整流器）がナセルの内部に設けられている。このため、ナセルの内部における機器の配置が煩雑となる課題がある。換言すれば、特許文献１においては、整流器の配置に工夫の余地があった。
【０００５】
本開示は、前述した事情に鑑みてなされたものであって、スペースを有効活用し、整流器の配置を工夫することで、機器の配置の煩雑さを改善した洋上風力システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る洋上風力システムは、洋上風車と、前記洋上風車を支持する海洋構造物と、前記洋上風車によって発電される電気を交流から直流に変換する整流器と、前記整流器によって直流に変換される電気を蓄電する蓄電池と、を備える洋上風力システムであって、前記整流器は、前記洋上風車に含まれるナセルの外部に配置される、ことを特徴とする。
【発明の効果】
【０００７】
本開示によれば、スペースを有効活用し、機器の配置の煩雑さを改善した洋上風力システムを提供することができる。
【図面の簡単な説明】
【０００８】
実施形態に係る洋上風力システムの第１例の斜視図である。
実施形態に係る洋上風力システムの第１例の正面図である。
洋上風車のタワーの内部の拡大断面図である。
図２におけるトランジションピースの平面図である。
実施形態に係る洋上風力システムの第２例の正面図である。
実施形態に係る洋上風力システムの第３例の正面図である。
実施形態に係る海洋構造物の備えるトランジションピースの内部構造を示す断面図である。
整流器等が海洋構造物の外部作業床に設けられた例を示す斜視図である。
整流器等が洋上風車のタワーに設けられた例を示す断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照し、本開示の一実施形態に係る洋上風力システムを説明する。
本実施形態に係る洋上風力システムは、洋上風車によって発電を行うシステムである。
本実施形態に係る洋上風力システムは、例えば、同じ海域又はウインドファームにおいて１つのみ設けられてもよいし、複数設けられてもよい。洋上風力システムが複数設けられる場合、例えば、互いに隣り合う洋上風車同士を送電ケーブルで接続し、互いに発電した電気を授受してもよい。
【００１０】
（洋上風力システムの概要）

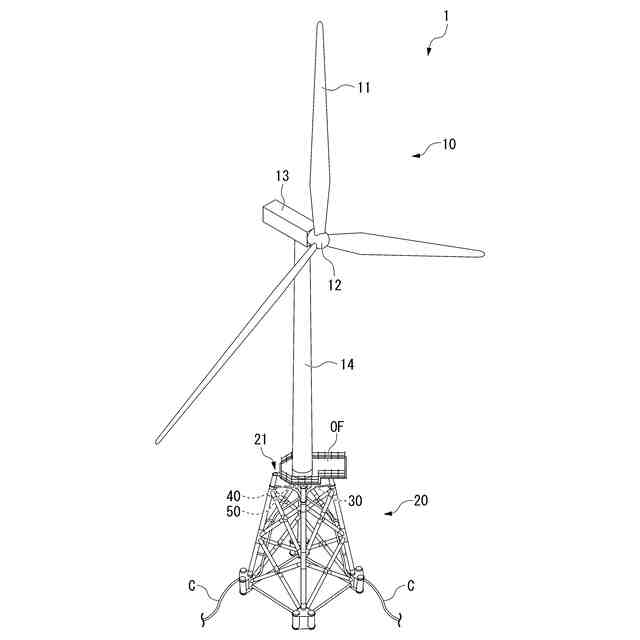

図１は、実施形態に係る洋上風力システム１の第１例の斜視図である。

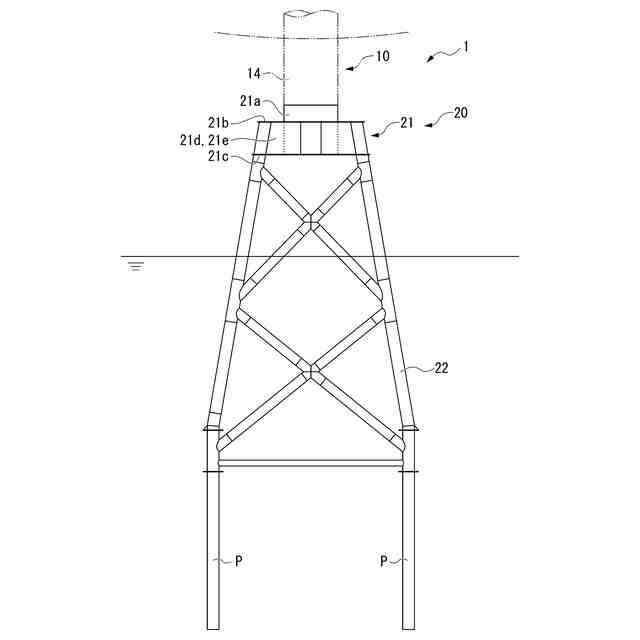

図２は、実施形態に係る洋上風力システム１の第１例の正面図である。
図３は、洋上風車１０のタワー１４の内部の拡大断面図である。

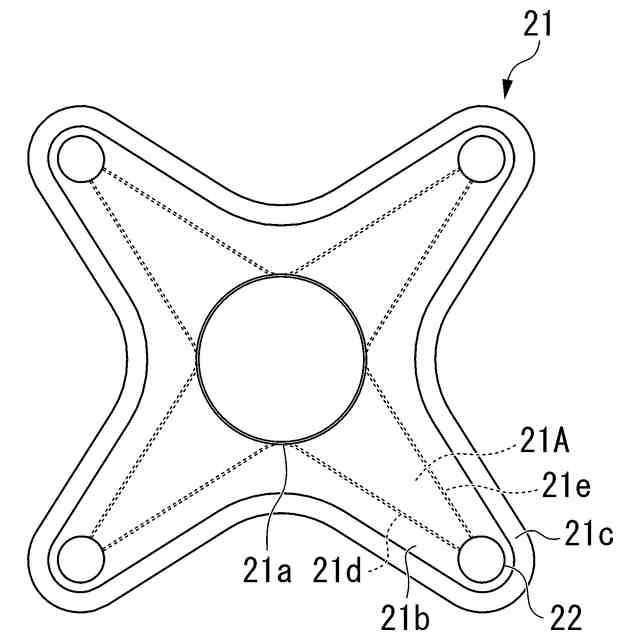

図４は、図２におけるトランジションピース２１の平面図である。
図５は、実施形態に係る洋上風力システム１の第２例の正面図である。
図６は、実施形態に係る洋上風力システム１の第３例の正面図である。

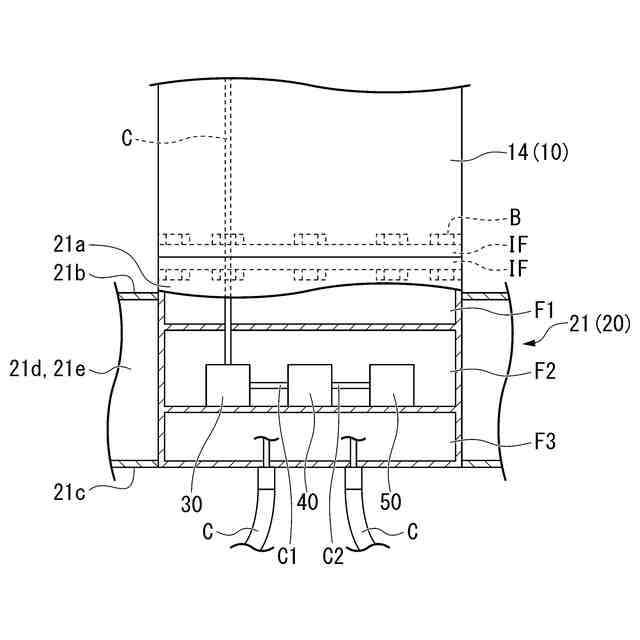

図７は、実施形態に係る海洋構造物２０の備えるトランジションピース２１の内部構造を示す断面図である。
図１～図７に示すように、洋上風力システム１は、洋上風車１０と、海洋構造物２０と、変圧器３０と、整流器４０と、蓄電池５０と、を備える。
（【００１１】以降は省略されています）
