公開番号2025153166
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055490
出願日2024-03-29
発明の名称光コネクタおよび光コネクタの取り付け方法
出願人住友電工オプティフロンティア株式会社,住友電気工業株式会社,日本通信電材株式会社
代理人弁理士法人信栄事務所
主分類G02B 6/38 20060101AFI20251002BHJP(光学)
要約【課題】光コネクタの大型化を抑制しつつ、屋外における光コネクタの組立作業性が向上した光コネクタを提供する。
【解決手段】光コネクタは、光ファイバケーブルに取り付けられる。光コネクタは、短尺光ファイバを保持するスタブと、スタブを付勢する付勢部材と、短尺光ファイバと光ファイバケーブルから露出された光ファイバとが融着接続された融着接続部を収容するハウジングと、スタブ、付勢部材およびハウジングを収容するカバーと、を備えている。ハウジングは、第一貫通孔を有し、付勢部材を支持する第一ハウジング部と、第二貫通孔を有し、カバーに固定される第二ハウジング部とを有する。第一ハウジング部の第一貫通孔の内径は、光ファイバケーブルの外径よりも小さく、且つ、光ファイバケーブルの光ファイバの外径よりも大きい。第二ハウジング部の第二貫通孔の内径は、光ファイバケーブルの外径よりも大きい。
【選択図】図2
特許請求の範囲【請求項１】
光ファイバケーブルに取り付けられる光コネクタであって、
短尺光ファイバを保持するスタブと、
前記スタブを付勢する付勢部材と、
前記短尺光ファイバと前記光ファイバケーブルから露出された光ファイバとが融着接続された融着接続部を収容するハウジングと、
前記スタブ、前記付勢部材および前記ハウジングを収容するカバーと、
を備えており、
前記ハウジングは、第一貫通孔を有し、前記付勢部材を支持する第一ハウジング部と、第二貫通孔を有し、前記カバーに固定される第二ハウジング部とを有しており、
前記第一ハウジング部の前記第一貫通孔の内径は、前記光ファイバケーブルの外径よりも小さく、且つ、前記光ファイバケーブルの前記光ファイバの外径よりも大きく、
前記第二ハウジング部の前記第二貫通孔の内径は、前記光ファイバケーブルの外径よりも大きい、光コネクタ。
続きを表示（約 1,300 文字）【請求項２】
前記第一ハウジング部は、前記第一貫通孔に沿って延びており第一貫通孔に連通するスリットを有する、請求項１に記載の光コネクタ。
【請求項３】
前記光ファイバケーブルから露出された前記光ファイバを収容するフレキシブルチューブを備えている、請求項１または請求項２に記載の光コネクタ。
【請求項４】
前記カバーと前記フレキシブルチューブの第一端部とを接続する第一接続部と、
前記光ファイバケーブルを収容するケーブル収容部と、
前記フレキシブルチューブの第二端部と前記ケーブル収容部とを接続する第二接続部と、
前記第一接続部と前記フレキシブルチューブの前記第一端部との間に配置され、前記第一接続部と前記フレキシブルチューブの前記第一端部との間を封止する第一シール部材と、
前記第二接続部と前記フレキシブルチューブの前記第二端部との間に配置され、前記第二接続部と前記フレキシブルチューブの前記第二端部との間を封止する第二シール部材と、
を備えている、請求項３に記載の光コネクタ。
【請求項５】
前記ケーブル収容部と前記第二接続部との間に配置され、前記ケーブル収容部と前記第二接続部との間を封止する第三シール部材を備えている、請求項４に記載の光コネクタ。
【請求項６】
前記光ファイバケーブルを保持するＣ字形状のクランプ部材を備えており、
前記クランプ部材は、前記第二接続部に固定されている、請求項４に記載の光コネクタ。
【請求項７】
前記フレキシブルチューブに収容される前記光ファイバの長さは、前記フレキシブルチューブの長さよりも長い、請求項３に記載の光コネクタ。
【請求項８】
短尺光ファイバを保持するスタブと、第一貫通孔を有する第一ハウジング部と、第二貫通孔を有する第二ハウジング部とを備えた光コネクタを光ファイバケーブルに取り付ける方法であって、
前記第二ハウジング部の前記第二貫通孔に光ファイバケーブルを挿通させる工程と、
前記スタブに保持された前記短尺光ファイバと前記光ファイバケーブルから露出した光ファイバとを融着接続して融着接続部を形成する工程と、
前記第一ハウジング部の前記第一貫通孔に前記光ファイバケーブルから露出した前記光ファイバを挿通させる工程と、
前記第一ハウジング部の前記第一貫通孔内に前記融着接続部を配置させた状態で、前記スタブに前記第一ハウジング部と前記第二ハウジングを取り付ける工程と、
を有しており、
前記第一ハウジング部の前記第一貫通孔の内径は、前記光ファイバケーブルの外径よりも小さく、且つ、前記光ファイバケーブルの前記光ファイバの外径よりも大きく、
前記第二ハウジング部の前記第二貫通孔の内径は、前記光ファイバケーブルの外径よりも大きい、光コネクタの取り付け方法。
【請求項９】
フレキシブルチューブ内に前記光ファイバケーブルから露出された前記光ファイバを弛んだ状態で収容する工程を有する、請求項８に記載の光コネクタの取り付け方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光コネクタおよび光コネクタの取り付け方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１、特許文献２および特許文献３は、現地で光ファイバケーブルに取り付けられる光コネクタを開示している。
【０００３】
特許文献４は、フレキシブルチューブを装着した光コネクタを開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－２０５１００号公報
特開２００２－０８２２５７号公報
米国特許出願公開第２０２２／０３２６４５２号明細書
米国特許第９０５７８４５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のように現地（工事現場など）で光ファイバケーブルに光コネクタを取り付ける場合、光コネクタの組立作業性の観点から、光コネクタの組み立て前に光コネクタを構成する部品の一部を予め光ファイバケーブルに挿通している。しかしながら、屋外で光ファイバケーブルに光コネクタを取り付ける場合、屋外環境性能に合わせて光ファイバケーブルの外被が太く形成されているので、光コネクタを構成する部品によっては予め光ファイバケーブルに挿通することが難しい。また、そのような部品を光ファイバケーブルに挿通可能に構成すると、光コネクタの大型化を招く。
【０００６】
本開示の目的は、光コネクタの大型化を抑制しつつ、屋外における光コネクタの組立作業性が向上した光コネクタおよび光コネクタの取り付け方法を提供することである。
【課題を解決するための手段】
【０００７】
本開示の光コネクタは、光ファイバケーブルに取り付けられる光コネクタであって、
短尺光ファイバを保持するスタブと、
前記スタブを付勢する付勢部材と、
前記短尺光ファイバと前記光ファイバケーブルから露出された光ファイバとが融着接続された融着接続部を収容するハウジングと、
前記スタブ、前記付勢部材および前記ハウジングを収容するカバーと、
を備えており、
前記ハウジングは、第一貫通孔を有し、前記付勢部材を支持する第一ハウジング部と、第二貫通孔を有し、前記カバーに固定される第二ハウジング部とを有しており、
前記第一ハウジング部の前記第一貫通孔の内径は、前記光ファイバケーブルの外径よりも小さく、且つ、前記光ファイバケーブルの前記光ファイバの外径よりも大きく、
前記第二ハウジング部の前記第二貫通孔の内径は、前記光ファイバケーブルの外径よりも大きい。
【発明の効果】
【０００８】
本開示によれば、光コネクタの大型化を抑制しつつ、屋外における光コネクタの組立作業性が向上した光コネクタおよび光コネクタの取り付け方法を提供できる。
【図面の簡単な説明】
【０００９】

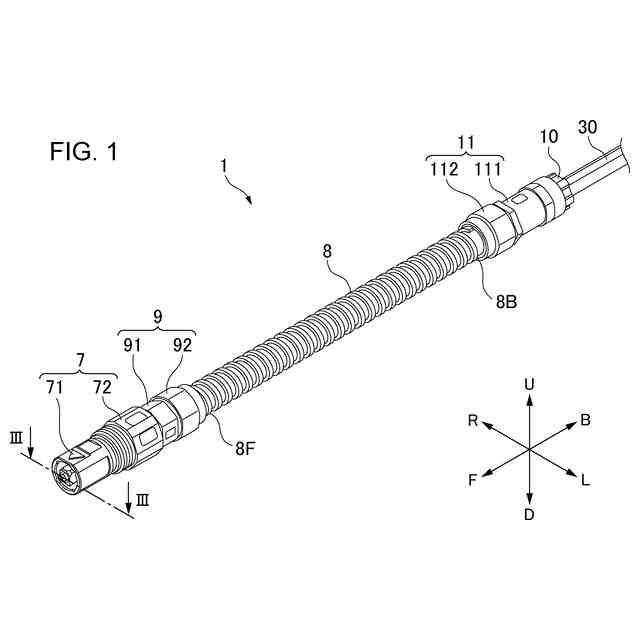

図１は、本開示の実施形態に係る光コネクタの構成を例示する斜視図である。

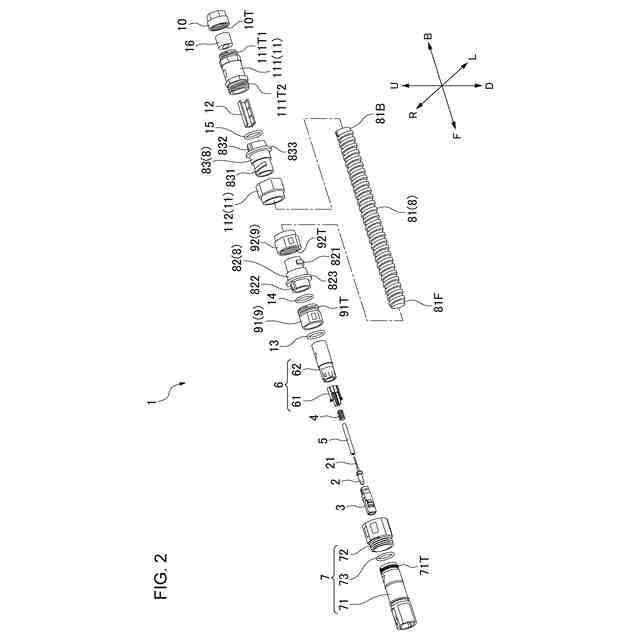

図２は、光コネクタの分解斜視図である。

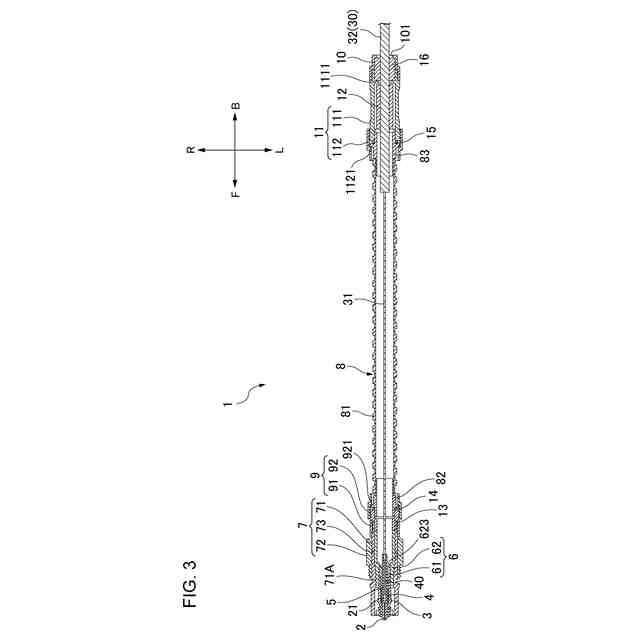

図３は、図１における線ＩＩＩ－ＩＩＩに沿う断面を矢印方向から見た構成を例示する断面図である。
図４は、第一ハウジング部の上方斜視図である。
図５は、第二ハウジング部の下方斜視図である。

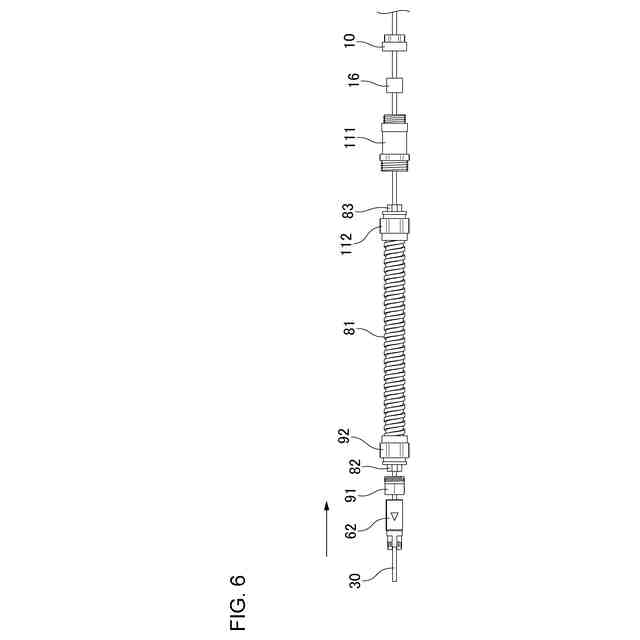

図６は、光コネクタの取り付け手順を説明する工程図である。
図７は、光コネクタの取り付け手順を説明する工程図である。

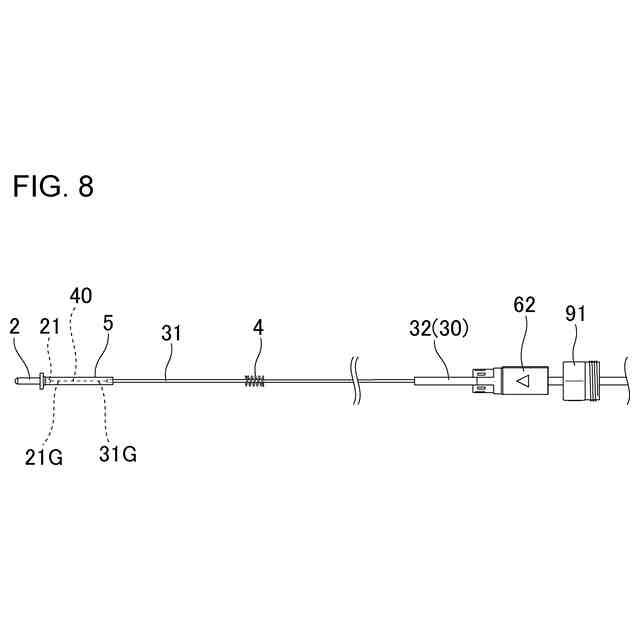

図８は、光コネクタの取り付け手順を説明する工程図である。
図９は、光コネクタの取り付け手順を説明する工程図である。
図１０は、光コネクタの取り付け手順を説明する工程図である。
図１１は、光コネクタの取り付け手順を説明する工程図である。
図１２は、光コネクタの取り付け手順を説明する工程図である。
図１３は、光コネクタの取り付け手順を説明する工程図である。
図１４は、光コネクタの取り付け手順を説明する工程図である。
図１５は、光ファイバを弛ませる方法の別例を例示している。
図１６は、光ファイバを弛ませる方法の別例を例示している。
図１７は、光ファイバを弛ませる方法の別例を例示している。
図１８は、光ファイバを弛ませる方法の別例を例示している。
図１９は、光ファイバを弛ませる方法の別例を例示している。
図２０は、光ファイバを弛ませる方法の別例を例示している。
図２１は、光ファイバを弛ませる方法の別例を例示している。
図２２は、光ファイバを弛ませる方法の別例を例示している。
図２３は、光ファイバを弛ませる方法の別例を例示している。
図２４は、第一ハウジング部の構成の別例を示している。
図２５は、第一ハウジング部の構成の別例を示している。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示の光コネクタは、
（１）光ファイバケーブルに取り付けられる光コネクタであって、
短尺光ファイバを保持するスタブと、
前記スタブを付勢する付勢部材と、
前記短尺光ファイバと前記光ファイバケーブルから露出された光ファイバとが融着接続された融着接続部を収容するハウジングと、
前記スタブ、前記付勢部材および前記ハウジングを収容するカバーと、
を備えており、
前記ハウジングは、第一貫通孔を有し、前記付勢部材を支持する第一ハウジング部と、第二貫通孔を有し、前記カバーに固定される第二ハウジング部とを有しており、
前記第一ハウジング部の前記第一貫通孔の内径は、前記光ファイバケーブルの外径よりも小さく、且つ、前記光ファイバケーブルの前記光ファイバの外径よりも大きく、
前記第二ハウジング部の前記第二貫通孔の内径は、前記光ファイバケーブルの外径よりも大きい。
（【００１１】以降は省略されています）
