公開番号2025149950
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2025049572
出願日2025-03-25
発明の名称マルチコアプラスチック光ファイバ、光通信ケーブル、および光通信システム
出願人東レ株式会社
代理人
主分類G02B 6/02 20060101AFI20251001BHJP(光学)
要約【課題】
多数のコアを通信に使用することができ、ファイバの取り扱い性に優れ、伝送損失が低く、伝送帯域が広いマルチコアプラスチック光ファイバ、光通信ケーブル、およびそれらを用いた光通信システムを提供する。
【解決手段】
複数のコア、および当該コアを取り囲むクラッド部分からなる断面形態を有するマルチコアプラスチック光ファイバであって、前記マルチコアプラスチック光ファイバ1本あたりの前記複数のコアの数が300個以上であり、前記マルチコアプラスチック光ファイバの繊維軸方向に垂直な断面における、前記複数のコアの配置の少なくとも一部が六方格子を形成し、前記複数のコアの配置における中心を結ぶ三角形において、コアの占める面積の比率が85%以上97%以下であり、前記複数のコア径の平均が25μm以上60μm以下である、マルチコアプラスチック光ファイバ。

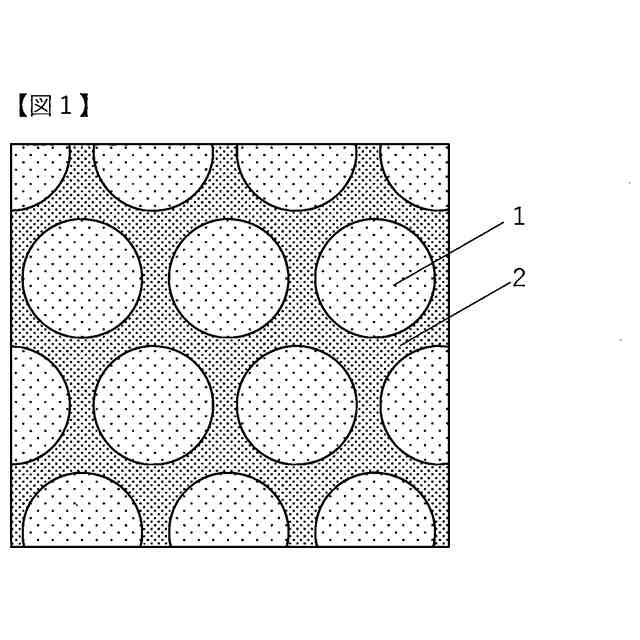

【選択図】図1
特許請求の範囲【請求項１】
複数のコア、および前記複数のコアを取り囲むクラッド部分からなる断面形態を有するマルチコアプラスチック光ファイバであって、前記マルチコアプラスチック光ファイバ１本あたりの前記複数のコアの数が３００個以上であり、前記マルチコアプラスチック光ファイバの繊維軸方向に垂直な断面における、前記複数のコアの配置の少なくとも一部が六方格子を形成し、前記複数のコアの配置における最外周を除く任意の隣接する３つのコアの中心を結ぶ三角形において、コアの占める面積の比率が８５％以上９７％以下であり、前記複数のコアの平均径が２５μｍ以上６０μｍ以下である、マルチコアプラスチック光ファイバ。
続きを表示（約 890 文字）【請求項２】
前記複数のコアの配置における最外周を除く任意のコアの中心と隣接するコアの中心を結ぶ線上におけるクラッドの厚みが１μｍ以上である、請求項１に記載のマルチコアプラスチック光ファイバ。
【請求項３】
前記複数のコアの全てを母集団とする真円度の標準偏差が０．１００以下である、請求項１または２に記載のマルチコアプラスチック光ファイバ。
【請求項４】
前記マルチコアプラスチック光ファイバの繊維軸方向に垂直な断面における外縁と、前記複数のコアの内、当該外縁に最も近いコアの外縁との最短距離が５μｍ以上である、請求項１または２に記載のマルチコアプラスチック光ファイバ。
【請求項５】
前記六方格子を形成するように配置されているコアのうち、六角形状に隣接する６つのコアとその中心の１つのコアとからなる７つのコアに、６５０ｎｍのレーザー光を照射して測定した際の伝送損失が２５０ｄＢ／ｋｍ以下である、請求項１または２に記載のマルチコアプラスチック光ファイバ。
【請求項６】
前記六方格子を形成するように配置されているコアのうち、六角形状に隣接する６つのコアとその中心の１つのコアとからなる７つのコアに、波長６７０ｎｍのマルチモードＶＣＳＥＬ光が入射開口数０．２で入るように測定したとき、ファイバ長２５ｍで４００ＭＨｚ以上の帯域を有する、請求項１または２に記載のマルチコアプラスチック光ファイバ。
【請求項７】
請求項１に記載のマルチコアプラスチック光ファイバを含む、光通信ケーブル。
【請求項８】
請求項１または２に記載のマルチコアプラスチック光ファイバ、または請求項７に記載の光通信ケーブルと、複数の信号光を用いて空間多重通信を行う、光通信システム。
【請求項９】
１光源からの光を前記複数のコアにより伝送する、請求項８に記載の光通信システム。
【請求項１０】
光源波長が４００ｎｍ以上７００ｎｍ以下である、請求項８に記載の光通信システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、マルチコアプラスチック光ファイバ、光通信ケーブル、および光通信システムに関するものである。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
プラスチック光ファイバは、軽くて曲げやすいという特性を生かし、装飾照明、医療、車載内照明、イメージファイバ、各種センサ、および通信用途など幅広い分野で利用されている。
【０００３】
通信用途においては、１本のマルチコアプラスチック光ファイバにて複数の信号伝送を行う空間多重通信が検討されている。例えば、特許文献１では光遮断樹脂を海成分とすることで、さらに特許文献２では透明なコアの周囲に着色コアを配置することで、クロストークを抑制している。
【０００４】
また、近年では通信データ量が急激に増大していることから、ファイバ１本あたりの通信容量を増やすことが求められている。
【０００５】
一方、マルチコアプラスチック光ファイバは画像伝送用のイメージファイバとして広く活用されている。鮮明な画像表示のためコア数が多いものが望まれており、最適なファイバ構造が提案されている（特許文献３）。しかしながら、画像伝送と空間多重通信ではマルチコアプラスチック光ファイバに求められる特性が異なるため、最適なファイバ構造は同じものではない。
【先行技術文献】
【特許文献】
【０００６】
特開平１１―２５８４３２号公報
特開２００９―２１７１７２号公報
特開２０１３―２３１８１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
マルチコアプラスチック光ファイバを用いた空間多重通信において、通信量を増やすためには、マルチコアプラスチック光ファイバが多数のコアを有することが必要である。マルチコアプラスチック光ファイバのコア径が大きいほど伝送損失を低く抑えることができるが、大きいコア径でコア数を増やすとファイバ径が太くなり、ファイバが物理的に折り曲げ困難となり取り扱い性が悪化する。またコア径が大きい程、最大通信容量の指針である伝送帯域が小さくなる。特許文献１にかかる光ファイバは、海成分を着色することで、コア間のクロストークを防ぐことは可能であるが、顔料が凝集して異物となる懸念がある。特に多数のコアを持つファイバでは、海成分の面積が限られており、着色成分の添加量はできるだけ少ないことが好ましい。特許文献２にかかる光ファイバは、着色コアを用いているが、その場合通信に使用可能なコア数が減るため、ファイバ１本のコア数が同じであれば、ファイバ１本あたりの通信容量が低下することになるため好ましくない。特に多数のコアで通信を行うマルチコア光ファイバにおいては、コア数・ファイバ径・コア径の最適化が重要であるが、そのファイバ構成について言及されているものはない。
【０００８】
そこで、本発明ではかかる従来技術の課題を克服し、多数のコアを通信に使用することができ、ファイバの取り扱い性に優れ、伝送損失が低く、伝送帯域が広いマルチコアプラスチック光ファイバ、光通信ケーブル、およびそれらを用いた光通信システムを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明およびその好ましい態様は、以下の構成を有する。
（１）複数のコア、および前記複数のコアを取り囲むクラッド部分からなる断面形態を有するマルチコアプラスチック光ファイバであって、前記マルチコアプラスチック光ファイバ１本あたりの前記複数のコアの数が３００個以上であり、前記マルチコアプラスチック光ファイバの繊維軸方向に垂直な断面における、前記複数のコアの配置の少なくとも一部が六方格子を形成し、前記複数のコアの配置における中心を結ぶ三角形において、コアの占める面積の比率が８５％以上９７％以下であり、前記複数のコアの平均径が２５μｍ以上６０μｍ以下である、マルチコアプラスチック光ファイバ。
（２）前記複数のコアの配置における最外周を除く任意のコアの中心と隣接するコアの中心を結ぶ線上におけるクラッドの厚みが１μｍ以上である、（１）に記載のマルチコアプラスチック光ファイバ。
（３）前記複数のコアの全てを母集団とする真円度の標準偏差が０．１００以下である、（１）または（２）に記載のマルチコアプラスチック光ファイバ。
（４）前記マルチコアプラスチック光ファイバの繊維軸方向に垂直な断面における外縁と、前記複数のコアの内、当該外縁に最も近いコアの外縁との最短距離が５μｍ以上である、（１）～（３）のいずれかに記載のマルチコアプラスチック光ファイバ。
（５）前記六方格子を形成するように配置されているコアのうち、六角形状に隣接する６つのコアとその中心の１つのコアとからなる７つのコアに、６５０ｎｍのレーザー光を照射して測定した際の伝送損失が２５０ｄＢ／ｋｍ以下である（１）～（４）のいずれかに記載のマルチコアプラスチック光ファイバ。
（６）前記六方格子を形成するように配置されているコアのうち、六角形状に隣接する６つのコアとその中心の１つのコアとからなる７つのコアに、波長６７０ｎｍのマルチモードＶＣＳＥＬ光が入射開口数０．２で入るように測定したとき、ファイバ長２５ｍで４００ＭＨｚ以上の帯域を有する、（１）～（５）のいずれかに記載のマルチコアプラスチック光ファイバ。
（７）（１）～（６）のいずれかに記載のマルチコアプラスチック光ファイバを含む、光通信ケーブル。
（８）（１）～（６）のいずれかに記載のマルチコアプラスチック光ファイバ、または（７）に記載の光通信ケーブルと、複数の信号光を用いて空間多重通信を行う、光通信システム。
（９）１光源からの光を前記複数のコアにより伝送する、（８）に記載の光通信システム。
（１０）光源波長が４００ｎｍ以上７００ｎｍ以下である、（８）または（９）に記載の光通信システム。
【発明の効果】
【００１０】
本発明によれば、多数のコアを通信に使用することができ、ファイバの取り扱い性に優れ、伝送損失が低く、伝送帯域が広いマルチコアプラスチック光ファイバ、光通信ケーブル、およびそれらを用いた光通信システムを提供することができる。
【図面の簡単な説明】

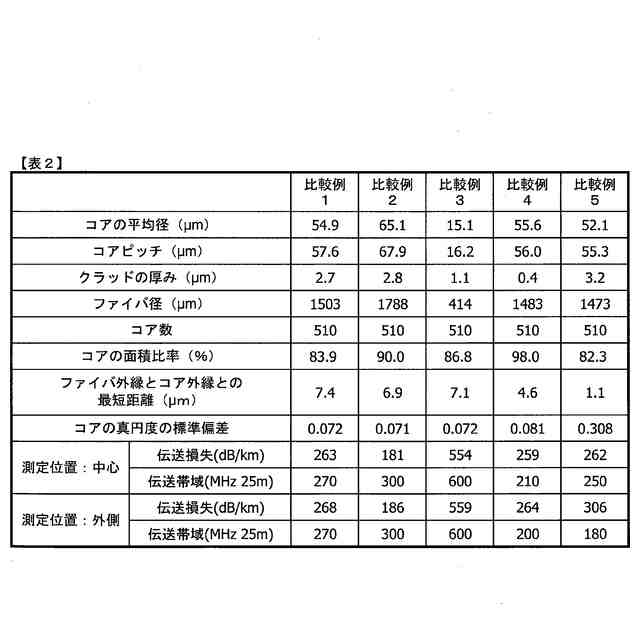

（【００１１】以降は省略されています）
