公開番号2025149512
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050216
出願日2024-03-26
発明の名称表示装置および表示装置の制御方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G03B 21/00 20060101AFI20251001BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】液晶パネルの劣化を精度よく検出できる表示装置を提供する。
【解決手段】第1波長域の光のうち、第1偏光方向に偏光する第1光を透過させる第1偏光素子と、前記第1光が入射する液晶パネルと、前記液晶パネルに前記第1波長域の光が入射した場合に、前記液晶パネルから出射される前記第1波長域よりも長波長域の光のうち、前記第1偏光方向と異なる第2偏光方向に偏光する第2光を透過させる第2偏光素子と、前記第2光を検出する光検出部と、を有する、表示装置。
【選択図】図2
特許請求の範囲【請求項１】
第１波長域の光のうち、第１偏光方向に偏光する第１光を透過させる第１偏光素子と、
前記第１光が入射する液晶パネルと、
前記液晶パネルに前記第１波長域の光が入射した場合に、前記液晶パネルから出射される前記第１波長域よりも長波長域の光のうち、前記第１偏光方向と異なる第２偏光方向に偏光する第２光を透過させる第２偏光素子と、
前記第２光を検出する光検出部と、
を有する、表示装置。
続きを表示（約 640 文字）【請求項２】
請求項１において、
前記第２偏光素子には、前記液晶パネルから出射された前記第１波長域の光が入射する、表示装置。
【請求項３】
請求項１において、
前記液晶パネルから出射された前記第１波長域の光のうち、前記第２偏光方向に偏光する光を透過させる第３偏光素子を有する、表示装置。
【請求項４】
請求項１において、
前記液晶パネルから出射された前記第１波長域の光が入射する光合成装置を有し、
前記光検出部は、前記光合成装置に設けられている、表示装置。
【請求項５】
請求項１において、
前記光検出部は、前記液晶パネルがＯＦＦ状態において、前記長波長域の光を検出する、表示装置。
【請求項６】
第１波長域の光のうち、第１偏光方向に偏光する第１光を透過させる第１偏光素子と、
前記第１光が入射する液晶パネルと、
前記液晶パネルに前記第１波長域の光が入射した場合に、前記液晶パネルから出射される前記第１波長域よりも長波長域の光のうち、前記第１偏光方向と異なる第２偏光方向に偏光する第２光を透過させる第２偏光素子と、
を有する表示装置の制御方法であって、
前記第２光を検出する、表示装置の制御方法。
【請求項７】
請求項６において、
前記液晶パネルをＯＦＦ状態にした後に、前記長波長域の光を検出する、表示装置の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置および表示装置の制御方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
投射型の表示装置では、透過型の液晶パネルや反射型の液晶パネルに光源から出射された光を照射し、液晶パネルにより変調された透過光や反射光をスクリーン上に投射する。このような表示装置では、光源から液晶パネルに高強度の光が出射されるため、液晶パネルが劣化する場合がある。
【０００３】
例えば特許文献１には、液晶パネルから出射された光束の色度または照度を光学センサーによって検出し、その検出結果に基づいて、光学像の画質状態を判定することにより、冷却手段を制御する液晶表示装置が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－４００１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のような表示装置では、液晶パネルの劣化を精度よく検出することが望まれている。
【課題を解決するための手段】
【０００６】
本発明に係る表示装置の一態様は、
第１波長域の光のうち、第１偏光方向に偏光する第１光を透過させる第１偏光素子と、
前記第１光が入射する液晶パネルと、
前記液晶パネルに前記第１波長域の光が入射した場合に、前記液晶パネルから出射される前記第１波長域よりも長波長域の光のうち、前記第１偏光方向と異なる第２偏光方向に偏光する第２光を透過させる第２偏光素子と、
前記第２光を検出する光検出部と、
を有する。
【０００７】
本発明に係る表示装置の制御方法の一態様は、
第１波長域の光のうち、第１偏光方向に偏光する第１光を透過させる第１偏光素子と、
前記第１光が入射する液晶パネルと、
前記液晶パネルに前記第１波長域の光が入射した場合に、前記液晶パネルから出射される前記第１波長域よりも長波長域の光のうち、前記第１偏光方向と異なる第２偏光方向に偏光する第２光を透過させる第２偏光素子と、
を有する表示装置の制御方法であって、
前記第２光を検出する。
【図面の簡単な説明】
【０００８】
本実施形態に係る表示装置を模式的に示す図。
本実施形態に係る表示装置を模式的に示す斜視図。
本実施形態に係る表示装置の液晶パネルを模式的に示す図。
本実施形態に係る表示装置の液晶パネルを模式的に示す断面図。
液晶層に青色光を照射したときのフォトルミネッセンスの経時変化を説明するためのグラフ。

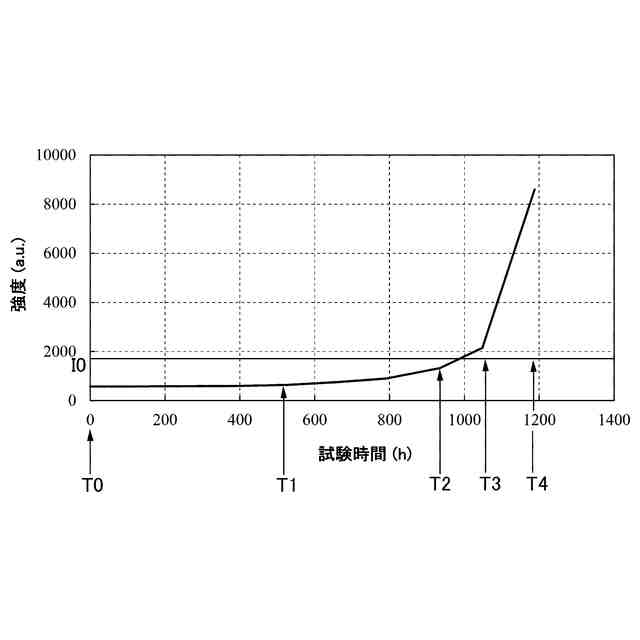

液晶パネルの加速劣化試験におけるフォトルミネッセンスの経時変化を説明するためのグラフ。
液晶パネルの加速劣化試験におけるフォトルミネッセンスの経時変化を説明するためのグラフ。
液晶パネルの電気光学特性を説明するためのグラフ。

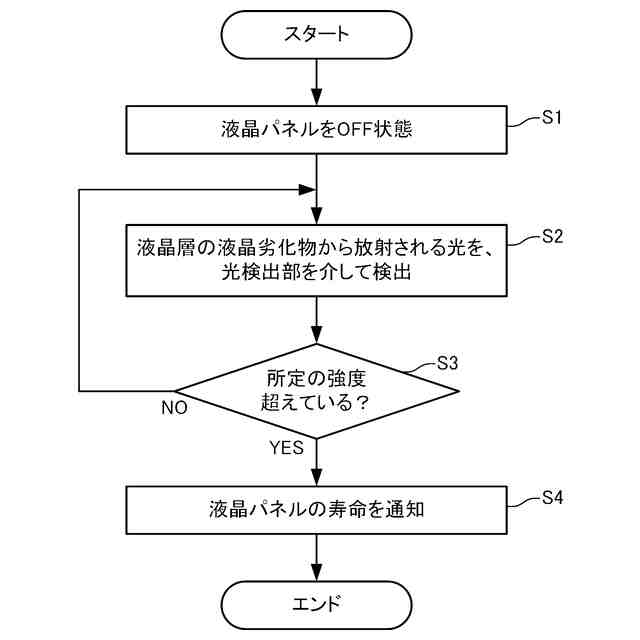

本実施形態に係る表示装置の制御部の処理を説明するためのフローチャート。
本実施形態の変形例に係る表示装置を模式的に示す図。
本実施形態の変形例に係る表示装置を模式的に示す斜視図。
【発明を実施するための形態】
【０００９】
以下、本発明の好適な実施形態について、図面を用いて詳細に説明する。なお、以下に説明する実施形態は、特許請求の範囲に記載された本発明の内容を不当に限定するものではない。また、以下で説明される構成の全てが本発明の必須構成要件であるとは限らない。
【００１０】
１．表示装置
１．１．全体の構成
まず、本実施形態に係る表示装置１００について、図面を参照しながら説明する。図１は、本実施形態に係る表示装置１００を模式的に示す図である。
（【００１１】以降は省略されています）
