公開番号2025145838
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046291
出願日2024-03-22
発明の名称液体収容容器
出願人セイコーエプソン株式会社
代理人弁理士法人明成国際特許事務所
主分類B41J 2/175 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】環境への負荷を低減できる液体収容容器を提供する。
【解決手段】液体収容容器は可撓性を有する液体収容袋と、液体収容袋に取り付けられ液体収容袋に収容される液体を外部に供給する液体供給部と、を有する液体収容体と、少なくとも液体収容袋を収容するケースと、を備え、液体と接触しない非接液部は、再生プラスチックを含む材料で構成されている。
【選択図】図5
特許請求の範囲【請求項１】
液体収容容器であって、
可撓性を有する液体収容袋と、前記液体収容袋に取り付けられ前記液体収容袋に収容される液体を外部に供給する液体供給部と、を有する液体収容体と、
少なくとも前記液体収容袋を収容するケースと、を備え、
前記液体と接触しない非接液部は、再生プラスチックを含む材料で構成されている、液体収容容器。
続きを表示（約 570 文字）【請求項２】
請求項１に記載の液体収容容器であって、
前記液体と接触する接液部は、バージンプラスチック材で構成されている、液体収容容器。
【請求項３】
請求項１に記載の液体収容容器であって、
前記非接液部は、前記ケースを含む、液体収容容器。
【請求項４】
請求項１に記載の液体収容容器であって、さらに、
前記液体収容体の外部に配置され、前記液体収容体の位置を固定する固定部材を有し、
前記非接液部は、前記固定部材を含む、液体収容容器。
【請求項５】
請求項１に記載の液体収容容器であって、さらに、
前記液体収容体の外部に配置され、前記液体収容体を補強する補強部材を有し、
前記非接液部は、前記補強部材を含む、液体収容容器。
【請求項６】
請求項１に記載の液体収容容器であって、
前記液体収容体は、前記液体収容袋が収容する前記液体の残量を検出するために用いる残量検出機構を有し、
前記非接液部は、前記残量検出機構の一部を含む、液体収容容器。
【請求項７】
請求項１に記載の液体収容容器であって、
前記ケースと前記液体収容体とは、互いに分解可能に構成されている、液体収容容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液体収容容器の技術に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、可撓性を有する液体収容袋を有する液体収容体と、少なくとも液体収容袋を収容するケースとを備える液体収容容器が知られている（特許文献１，２）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－５８５４２号公報
特開２０１６－１８７８７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術において、環境への負荷を低減できる液体収容容器が望まれている。
【課題を解決するための手段】
【０００５】
本開示の一形態によれば、液体収容容器が提供される。この液体収容容器は、可撓性を有する液体収容袋と、前記液体収容袋に取り付けられ前記液体収容袋に収容される液体を外部に供給する液体供給部と、を有する液体収容体と、少なくとも前記液体収容袋を収容するケースと、を備え、前記液体と接触しない非接液部は、再生プラスチックを含む材料で構成されている。
【図面の簡単な説明】
【０００６】
第１実施形態の液体噴射システムを示す図。
装着部を説明するための図。

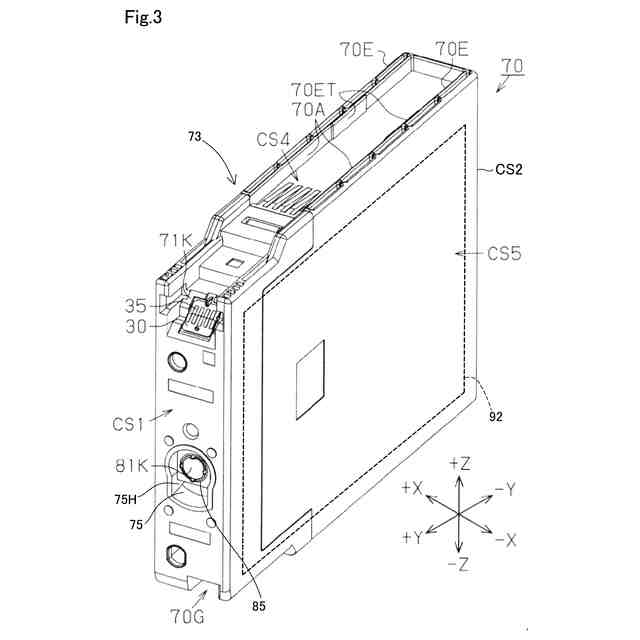

液体収容容器の第１斜視図。

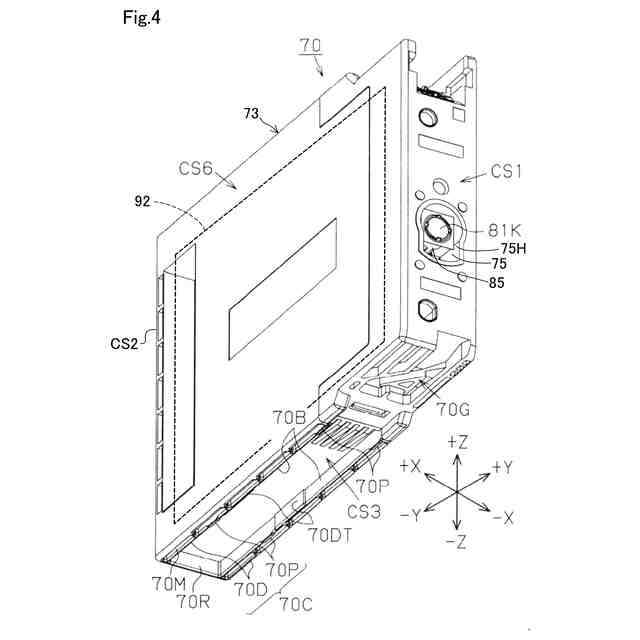

液体収容容器の第２斜視図。

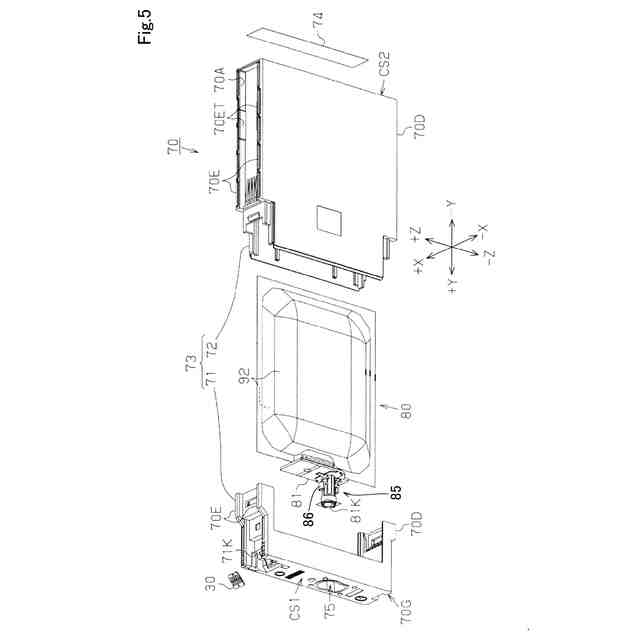

液体収容容器の分解斜視図。

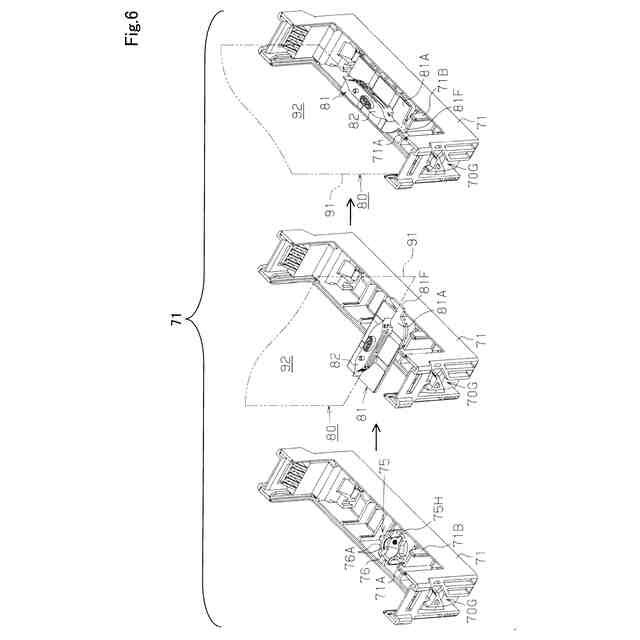

液体収容体の固定方法について説明するための第１図。

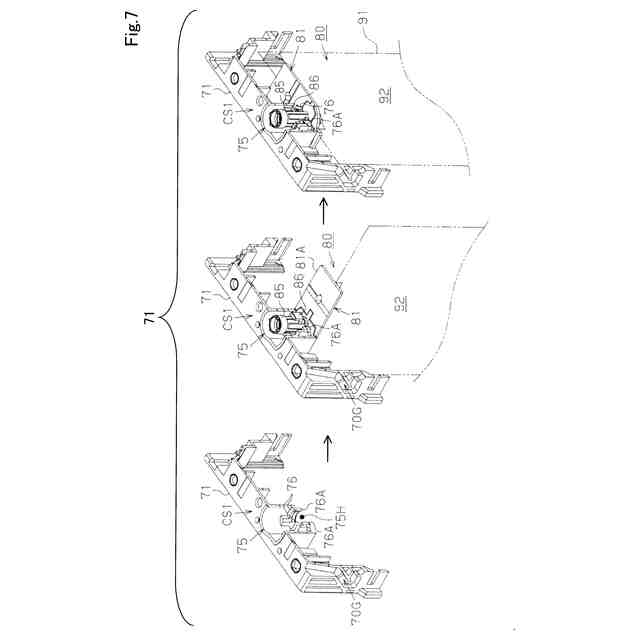

液体収容体の固定方法について説明するための第２図。

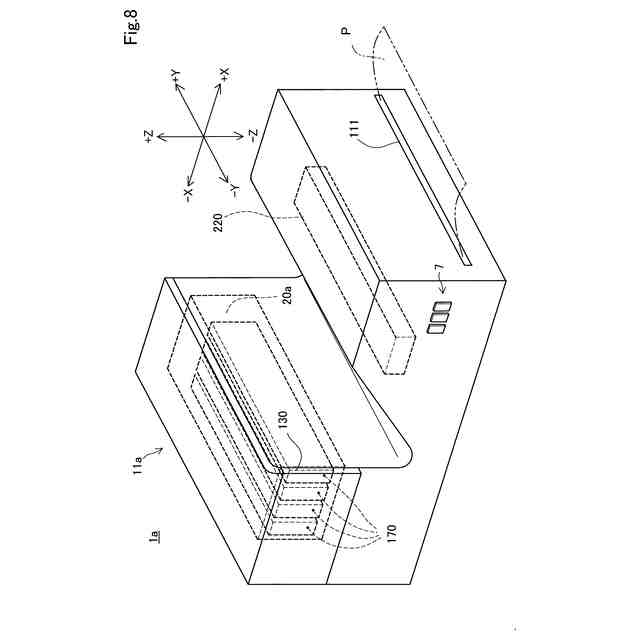

第２実施形態の液体噴射システムを示す図。

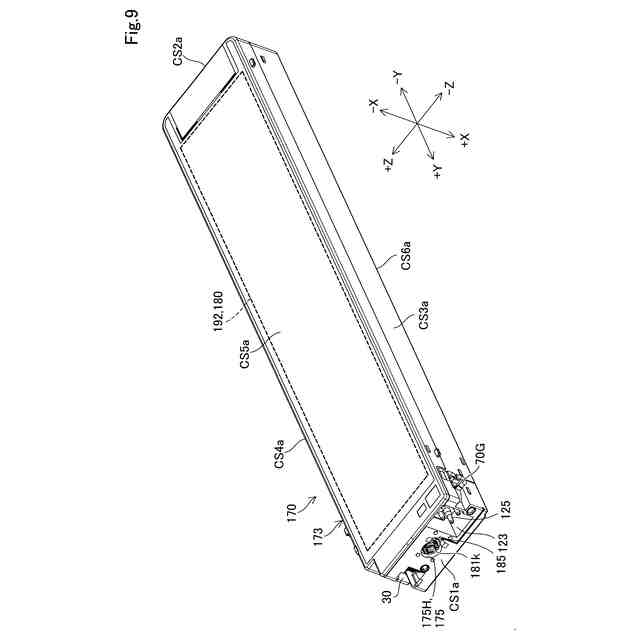

第２実施形態の液体収容容器を示す斜視図。
液体収容容器の分解斜視図。
供給部材を模式的に示す図。
第１固定部材の第１斜視図。
第１固定部材の第２斜視図。
第２ケース部材の＋Ｙ方向側部分を示す第１斜視図。
第２ケース部材の＋Ｙ方向側部分を示す第２斜視図。
第２ケース部材の－Ｙ方向側部分を示す斜視図。
第３実施形態の液体収容容器の斜視図。
液体収容容器の分解斜視図。
残量検出機構の分解斜視図。
供給部材の内部構造を模式的に示す図。
液体残量の検出方法を説明するための第１図。
液体残量の検出方法を説明するための第２図。
【発明を実施するための形態】
【０００７】
Ａ．第１実施形態：

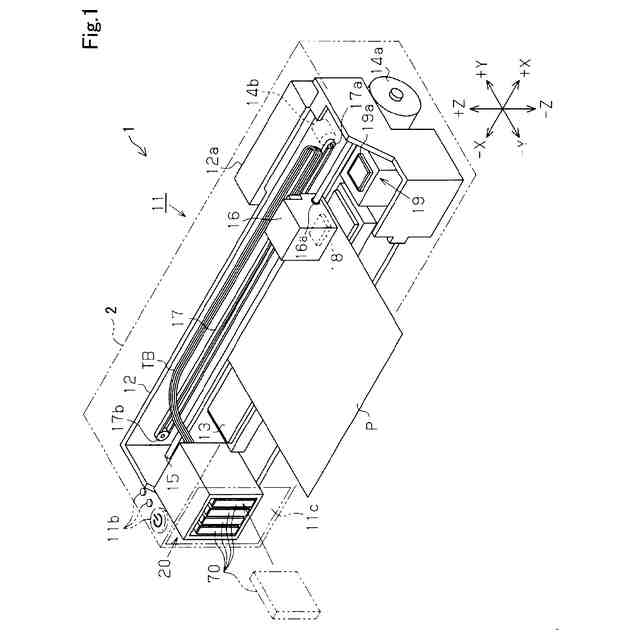

図１は、第１実施形態の液体噴射システム１を示す図である。この実施形態の液体噴射システム１は、一方向に搬送されるターゲットの一例である用紙Ｐに液体の一例であるインクを噴射すなわち消費して画像等を形成することによって用紙Ｐに印刷を行う。図１では、互いに直交するＸ軸、Ｙ軸、Ｚ軸を付している。液体噴射システム１が水平面に設置された状態において、＋Ｚ方向は鉛直上方向であり、－Ｚ方向は鉛直下方向である。第１実施形態における他の図においても、必要に応じてＸ軸、Ｙ軸、Ｚ軸を付している。
【０００８】
液体噴射システム１は、液体噴射装置１１と、液体噴射装置１１に着脱可能に装着された複数の液体収容容器７０とを備える。本実施形態において、液体噴射装置１１は、プリンターである。液体噴射装置１１は、二点鎖線で示したように、略直方体形状の筐体２を備え、その鉛直上方向となる＋Ｚ方向側の上面に、液体噴射装置１１を駆動させるための電源ボタンなどの操作ボタン１１ｂが設けられている。また、用紙Ｐが搬送される方向である－Ｙ方向側となる筐体２の前面には開閉可能なカバー１１ｃが設けられている。ユーザーはこのカバー１１ｃを開放した状態で、筐体２の内部にアクセスすることが可能である。
【０００９】
この筐体２に覆われた内部空間に収納された略矩形箱状をなすフレーム１２内の鉛直下方向側、即ち－Ｚ方向側となる下部には、－Ｙ方向と直交する±Ｘ方向を長手方向とする支持台１３が略水平方向に延設されるとともに、フレーム１２の搬送方向と反対側となる後方側の下部には紙送りモーター１４ａが設けられている。搬送方向は、－Ｙ方向である。紙送りモーター１４ａの駆動によって動作する紙送り機構により、支持台１３上を－Ｙ方向に用紙Ｐが給送される。
【００１０】
また、フレーム１２内における支持台１３の上方には、支持台１３の長手方向に沿ってガイド軸１５が架設されている。ガイド軸１５にはその軸線方向、即ち±Ｘ方向に往復移動可能にキャリッジ１６が支持されている。詳しくは、キャリッジ１６に±Ｘ方向において貫通する支持孔１６ａが形成されるとともに、支持孔１６ａにガイド軸１５が挿通されている。なお、ここでは、－Ｙ方向側から見て右方向を＋Ｘ方向、左方向を－Ｘ方向としている。
（【００１１】以降は省略されています）
