公開番号2025141126
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040900
出願日2024-03-15
発明の名称画像読取装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 1/00 20060101AFI20250919BHJP(電気通信技術)
要約【課題】媒体3の搬送姿勢が安定し、読取画像の品質が向上すること。
【解決手段】画像読取装置1は、搬送経路2を搬送方向Fに搬送される媒体3の第1面35を読み取る読取面41を有する第1読取部51と、第1読取部の下流に配置されて第2面36を読み取る第2読取部52と、第1読取部51の上流に配置されて媒体を搬送する第1搬送ローラー対4と、第1読取部51と第2読取部52との間に配置されて媒体を搬送する第2搬送ローラー対6とを備え、第1搬送ローラー対4が媒体をニップする第1ニップ位置37の接線方向38は、第1読取部51の読取面41の搬送方向における上流側の位置に向かい、第2搬送ローラー対6が媒体をニップする第2ニップ位置39の接線方向40は、第2読取部52の読取面41の搬送方向における上流側の位置に向かう。
【選択図】図3
特許請求の範囲【請求項１】
搬送経路を搬送方向に搬送される媒体の第１面を読み取る読取面を有する第１読取部と、
前記第１読取部の前記搬送方向の下流に配置され、前記媒体の前記第１面とは反対面である第２面を読み取る読取面を有する第２読取部と、
前記第１読取部の前記搬送方向の上流に配置され、前記第１読取部に向けて前記媒体を搬送する第１搬送ローラー対と、
前記搬送方向において前記第１読取部と前記第２読取部との間に配置され、前記第２読取部に向けて前記媒体を搬送する第２搬送ローラー対と、を備え、
前記第１搬送ローラー対が前記媒体をニップする第１ニップ位置の接線方向は、前記第１読取部の読取面の前記搬送方向における上流側の位置に向かい、
前記第２搬送ローラー対が前記媒体をニップする第２ニップ位置の接線方向は、前記第２読取部の読取面の前記搬送方向における上流側の位置に向かう、
ことを特徴とする画像読取装置。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載に画像読取装置であって、
前記第１搬送ローラー対は、側面視において、前記搬送経路に対して上方に配置された第１上流側ローラーと、前記第１上流側ローラーと対向して下方に配置された第２上流側ローラーと、を有し、
前記第２搬送ローラー対は、側面視において、前記搬送経路に対して上方に配置された第１下流側ローラーと、前記第１下流側ローラーと対向して下方に配置された第２下流側ローラーと、を有し、
側面視において、前記搬送経路に対して上方に前記第１読取部が配置され、下方に前記第２読取部が配置され、
前記第１ニップ位置の接線方向は、前記第２上流側ローラーの回転軸が、前記第１上流側ローラーの回転軸よりも前記第１読取部側にずれて配置されて作られ、
前記第２ニップ位置の接線方向は、前記第１下流側ローラーの回転軸が、前記第２下流側ローラーの回転軸よりも前記第２読取部側にずれて配置されて作られている、
ことを特徴とする画像読取装置。
【請求項３】
請求項１に記載に画像読取装置であって、
前記第１搬送ローラー対は、側面視において、前記搬送経路に対して上方に配置された第１上流側ローラーと前記第１上流側ローラーと対向して下方に配置された第２上流側ローラーと、を有し、
前記第２搬送ローラー対は、側面視において、前記搬送経路に対して上方に配置された第１下流側ローラーと前記第１下流側ローラーと対向して下方に配置された第２下流側ローラーと、を有し、
側面視において、前記搬送経路に対して下方に前記第１読取部が配置され、上方に前記第２読取部が配置され、
前記第１ニップ位置の接線方向は、前記第１上流側ローラーの回転軸が、前記第２上流側ローラーの回転軸よりも前記第１読取部側にずれて配置されて作られ、
前記第２ニップ位置の接線方向は、前記第２下流側ローラーの回転軸が、前記第１下流側ローラーの回転軸よりも前記第２読取部側にずれて配置されて作られている、
ことを特徴とする画像読取装置。
【請求項４】
請求項２又は請求項３に記載の画像読取装置であって、
前記第１上流側ローラーの回転軸と前記第２上流側ローラーの回転軸（前記第１搬送ローラー対の第１ニップ位置）とを結ぶ第１仮想線と、前記第１読取部の読取面と直交する第２仮想線との成す角度は、３度以上１２度以下であり、
前記第１下流側ローラーの回転軸と前記第２下流側ローラーの回転軸（前記第２搬送ローラー対の第２ニップ位置）とを結ぶ第３仮想線と、前記第２読取部の読取面と直交する第４仮想線との成す角度は、３度以上１２度以下である、
ことを特徴とする画像読取装置。
【請求項５】
請求項１に記載の画像読取装置であって、
前記第１読取部の読取面と対向して配置され、前記媒体の前記第２面に接する第１接触部材と、
前記第２読取部の読取面と対向して配置され、前記媒体の前記第１面に接する第２接触部材と、を有し、
前記第１搬送ローラー対は、前記第１読取部の読取面と前記第１接触部材との間に向けて前記媒体を搬送し、
前記第２搬送ローラー対は、前記第２読取部の読取面と前記第２接触部材との間に向けて前記媒体を搬送する、
ことを特徴とする画像読取装置。
【請求項６】
請求項５に記載の画像読取装置であって、
前記第１読取部の読取面と対向し、前記第１接触部材の前記搬送方向の下流に配置され、背景部材を有して軸回りに回転可能な第１回転部材と、
前記第２読取部の読取面と対向し、前記第２接触部材の前記搬送方向の下流に配置され、背景部材を有して軸回りに回転可能な第２回転部材と、を有する、
ことを特徴とする画像読取装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像読取装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
この種の装置の一例として、特許文献１に記載の画像読取装置が挙げられる。特許文献１には、以下のことが記載されている。
２つの撮像部が対向して配置され、これらの撮像部に対して媒体を搬送する搬送ローラー対は逆ぞり構造を構成している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－５１３３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されている画像読取装置は、第１従動ローラーの中心は、第１搬送ローラーの中心よりも第１撮像部側にずらして配置される。したがって、用紙の先端は第１撮像部のガラス面に沿って搬送される。一方、用紙は第２撮像部のガラス面から離れるように搬送されるので、用紙の反対面の画像品質が低下してしまう、という課題がある。
また、２つの撮像部がオフセットして配置された構成については記載も示唆もない。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明に係る画像読取装置は、搬送経路を搬送方向に搬送される媒体の第１面を読み取る読取面を有する第１読取部と、前記第１読取部の前記搬送方向の下流に配置され、前記媒体の前記第１面とは反対面である第２面を読み取る読取面を有する第２読取部と、前記第１読取部の前記搬送方向の上流に配置され、前記第１読取部に向けて前記媒体を搬送する第１搬送ローラー対と、前記搬送方向において前記第１読取部と前記第２読取部との間に配置され、前記第２読取部に向けて前記媒体を搬送する第２搬送ローラー対と、を備え、前記第１搬送ローラー対が前記媒体をニップする第１ニップ位置の接線方向は、前記第１読取部の読取面の前記搬送方向における上流側の位置に向かい、前記第２搬送ローラー対が前記媒体をニップする第２ニップ位置の接線方向は、前記第２読取部の読取面の前記搬送方向における上流側の位置に向かうことを特徴とする。
【図面の簡単な説明】
【０００６】
実施形態１に係る画像読取装置の側断面の模式図。
図１の要部拡大側断面図。

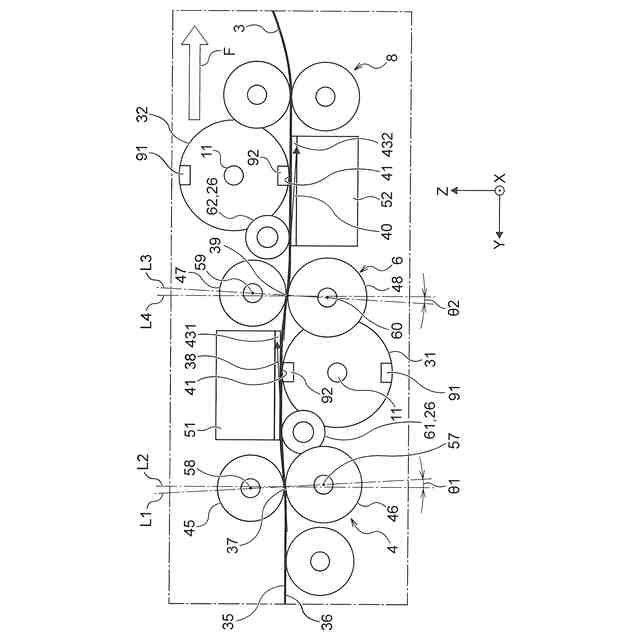

図１の要部拡大側断面図の模式図。

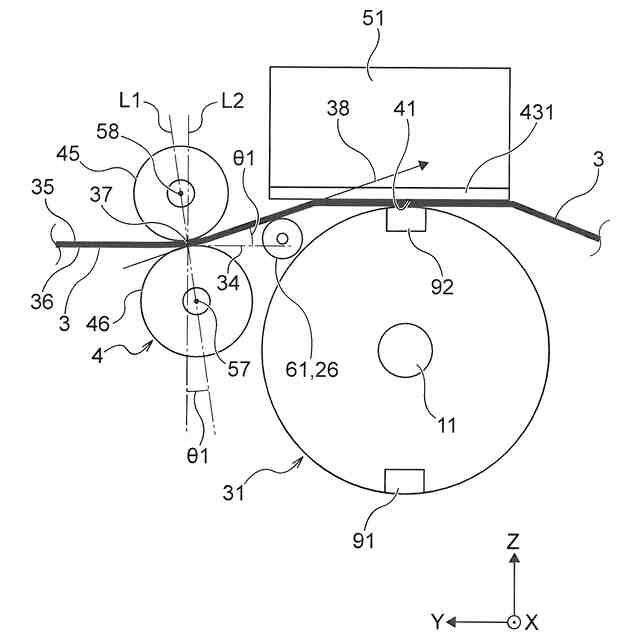

図３の要部拡大側断面図の模式図。

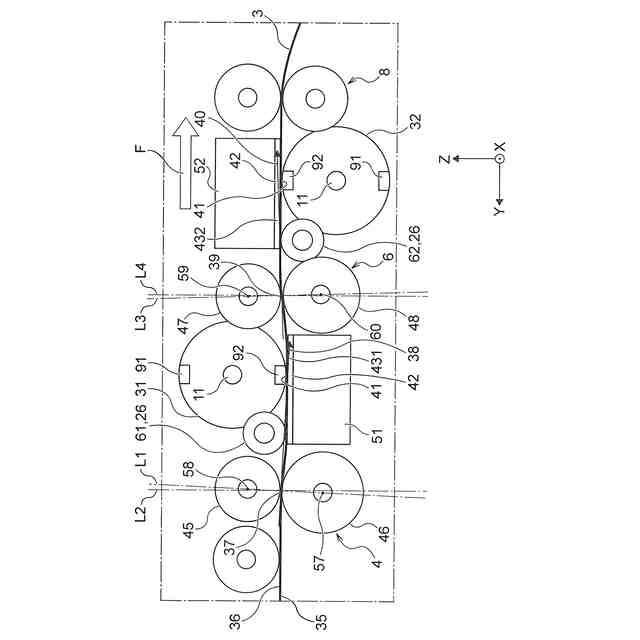

実施形態２に係る画像読取装置の要部拡大側断面図の模式図。
【発明を実施するための形態】
【０００７】
以下、本発明について先ず概略的に説明する。
本発明の第１の態様に係る画像読取装置は、搬送経路を搬送方向に搬送される媒体の第１面を読み取る読取面を有する第１読取部と、前記第１読取部の前記搬送方向の下流に配置され、前記媒体の前記第１面とは反対面である第２面を読み取る読取面を有する第２読取部と、前記第１読取部の前記搬送方向の上流に配置され、前記第１読取部に向けて前記媒体を搬送する第１搬送ローラー対と、前記搬送方向において前記第１読取部と前記第２読取部との間に配置され、前記第２読取部に向けて前記媒体を搬送する第２搬送ローラー対と、を備え、前記第１搬送ローラー対が前記媒体をニップする第１ニップ位置の接線方向は、前記第１読取部の読取面の前記搬送方向における上流側の位置に向かい、前記第２搬送ローラー対が前記媒体をニップする第２ニップ位置の接線方向は、前記第２読取部の読取面の前記搬送方向における上流側の位置に向かうことを特徴とする。
【０００８】
本態様によれば、前記第１搬送ローラー対が前記媒体をニップする第１ニップ位置の接線方向は、前記読取面の前記搬送方向における上流側の位置に向かい、前記第２搬送ローラー対が前記媒体をニップする第２ニップ位置の接線方向は、前記読取面の前記搬送方向における上流側の位置に向かう。これにより、前記媒体は、前記第１面が前記第１読取部の読取面に接触する方向の力が作用する状態で搬送され、更に前記第２面が前記第２読取部の読取面に接触する方向の力が作用する状態で搬送される。よって、前記媒体の搬送姿勢が安定し、読取画像の品質が向上する。更に、前記媒体の詰まり等の搬送不良状態の発生を抑制できる。
【０００９】
本発明の第２の態様に係る画像読取装置は、第１の態様に従属する態様であって、前記第１搬送ローラー対は、側面視において、前記搬送経路に対して上方に配置された第１上流側ローラーと前記第１上流側ローラーと対向して下方に配置された第２上流側ローラーと、を有し、前記第２搬送ローラー対は、側面視において、前記搬送経路に対して上方に配置された第１下流側ローラーと前記第１下流側ローラーと対向して下方に配置された第２下流側ローラーと、を有し、側面視において、前記搬送経路に対して上方に前記第１読取部が配置され、下方に前記第２読取部が配置され、前記第１ニップ位置の接線方向は、前記第２上流側ローラーの回転軸が、前記第１上流側ローラーの回転軸よりも前記第１読取部側にずれて配置されて作られ、前記第２ニップ位置の接線方向は、前記第１下流側ローラーの回転軸が、前記第２下流側ローラーの回転軸よりも前記第２読取部側にずれて配置されて作られていることを特徴とする。
【００１０】
本態様によれば、側面視において、前記搬送経路に対して上方に前記第１読取部が配置され、下方に前記第２読取部が配置されている場合に、前記第１ニップ位置の接線方向は、前記第２上流側ローラーの回転軸が、前記第１上流側ローラーの回転軸よりも前記第１読取部側にずれて配置されて作られている。更に、前記第２ニップ位置の接線方向は、前記第１下流側ローラーの回転軸が、前記第２下流側ローラーの回転軸よりも前記第２読取部側にずれて配置されて作られている。これにより、構造簡単にして、前記媒体の搬送姿勢が安定し、読取画像の品質が向上する効果を得ることができる。
（【００１１】以降は省略されています）
