公開番号2025142819
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042398
出願日2024-03-18
発明の名称表面検査装置及び表面検査方法
出願人JFEスチール株式会社
代理人弁理士法人酒井国際特許事務所
主分類G01N 21/892 20060101AFI20250924BHJP(測定;試験)
要約【課題】被測定物の厚み変化が大きい場合や被測定物の反りや搬送中のガタツキの影響があっても、多くの労力を要することなく凹凸欠陥を精度よく検出する。
【解決手段】搬送中の板状の被測定物の搬送方向に対して垂直な方向である被測定物の幅方向における被測定物の表面高さ分布データを取得し、被測定物の搬送方向である被測定物の長手方向に沿って所定間隔毎に表面高さ分布データを取得し、幅方向と長手方向を統合、保存した2次元高さ分布データから、被測定物の幅方向の位置が異なる複数の被測定物の長手方向における被測定物の表面高さ分布データを抽出、保存し、複数の被測定物の長手方向における被測定物の表面高さ分布データの共通の特徴抽出により、被測定物の長手方向における被測定物の基準高さ分布データを抽出し、基準高さ分布データと複数の被測定物の長手方向における表面高さ分布データに基づいて被測定物の表面の凹凸欠陥を検出する。

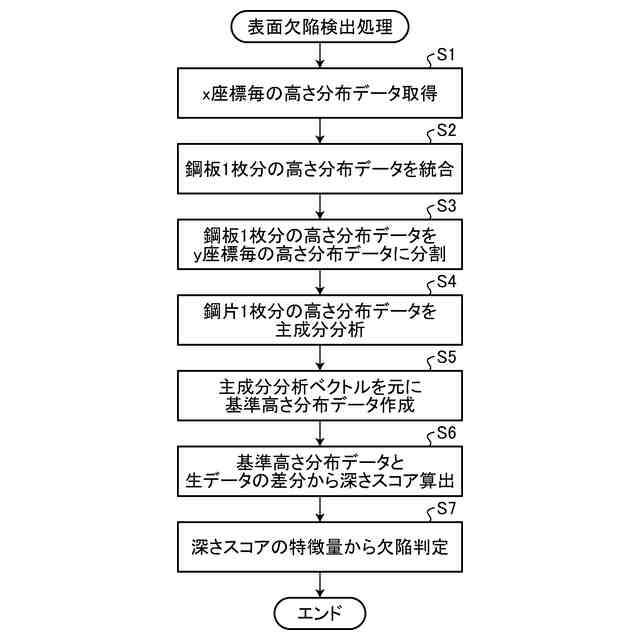

【選択図】図2
特許請求の範囲【請求項１】

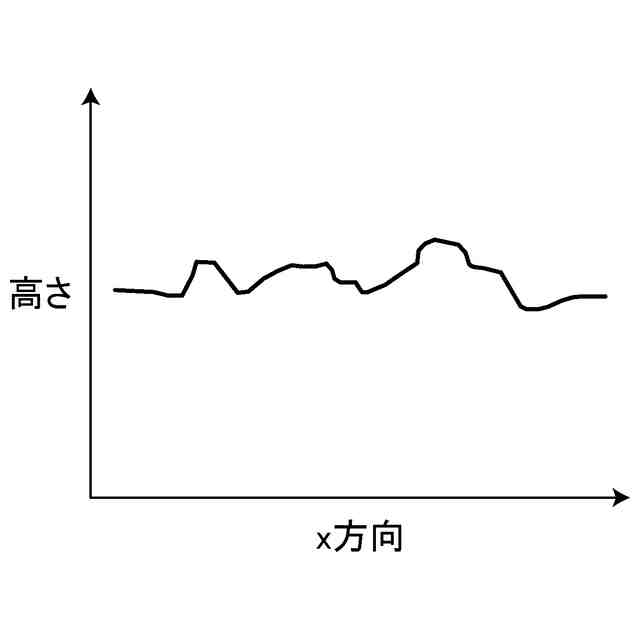

搬送中の板状の被測定物の搬送方向に対して垂直な方向である当該被測定物の幅方向における被測定物の表面高さ分布データを取得する取得手段と、
前記被測定物の搬送方向である前記被測定物の長手方向に沿って所定間隔毎に前記表面高さ分布データを取得し、取得した表面高さ分布データを統合したデータを２次元高さ分布データとして保存する第一保存手段と、
前記２次元高さ分布データから前記被測定物の幅方向の位置が異なる複数の被測定物の長手方向における被測定物の表面高さ分布データを抽出、保存する第二保存手段と、

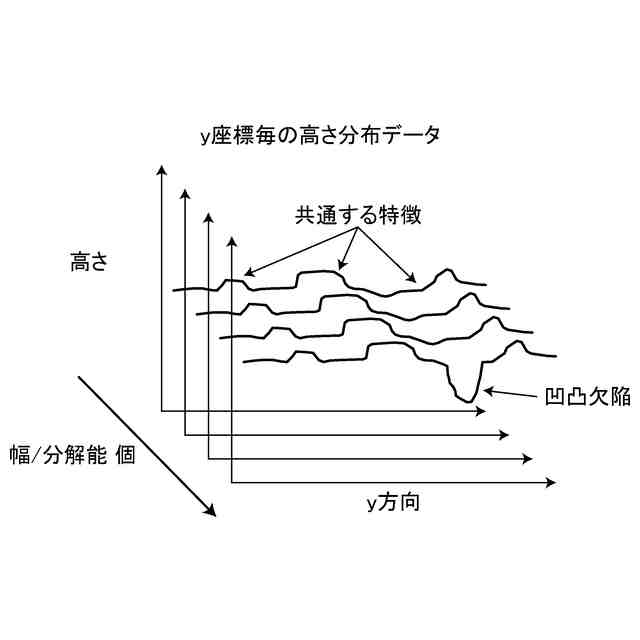

前記複数の被測定物の長手方向における被測定物の表面高さ分布データの共通の特徴を抽出することにより、前記被測定物の長手方向における被測定物の基準高さ分布データを抽出する抽出手段と、

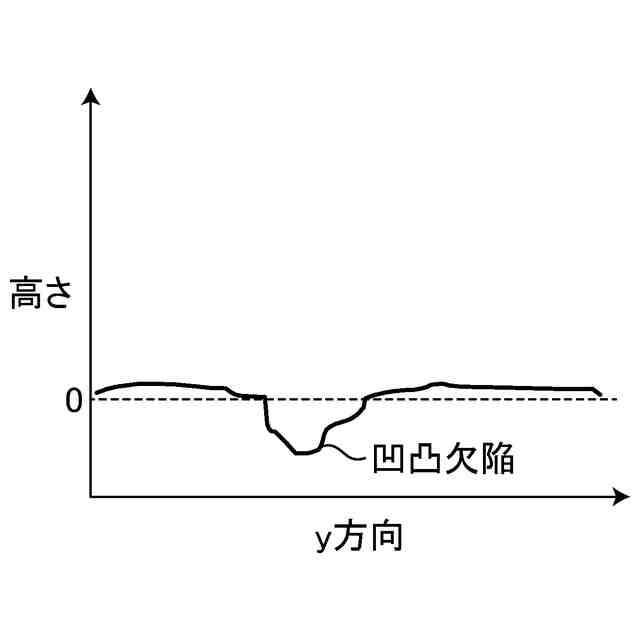

前記基準高さ分布データと前記複数の被測定物の長手方向における被測定物の表面高さ分布データに基づいて被測定物の表面の凹凸欠陥を検出する検出手段と、
を備える、表面検査装置。
続きを表示（約 660 文字）【請求項２】
前記抽出手段は、前記複数の被測定物の長手方向における被測定物の表面高さ分布データに対して主成分分析を実行することによって得られる主成分ベクトルを用いて前記基準高さ分布データを生成する、請求項１に記載の表面検査装置。
【請求項３】
前記抽出手段は、前記主成分分析に用いた全ての表面高さ分布データとの誤差が最小となるように前記基準高さ分布データを生成する、請求項２に記載の表面検査装置。
【請求項４】
搬送中の板状の被測定物の搬送方向に対して垂直な方向である当該被測定物の幅方向における被測定物の表面高さ分布データを取得するステップと、
前記被測定物の搬送方向である前記被測定物の長手方向に沿って所定間隔毎に前記表面高さ分布データを取得し、取得した表面高さ分布データを統合したデータを２次元高さ分布データとして保存するステップと、
前記２次元高さ分布データから前記被測定物の幅方向の位置が異なる複数の被測定物の長手方向における被測定物の表面高さ分布データを抽出、保存するステップと、
前記複数の被測定物の長手方向における被測定物の表面高さ分布データの共通の特徴を抽出することにより、前記被測定物の長手方向における被測定物の基準高さ分布データを抽出するステップと、
前記基準高さ分布データと前記複数の被測定物の長手方向における被測定物の表面高さ分布データに基づいて被測定物の表面の凹凸欠陥を検出するステップと、
を含む、表面検査方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被測定物の表面の凹凸欠陥を検出する表面検査装置及び表面検査方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】

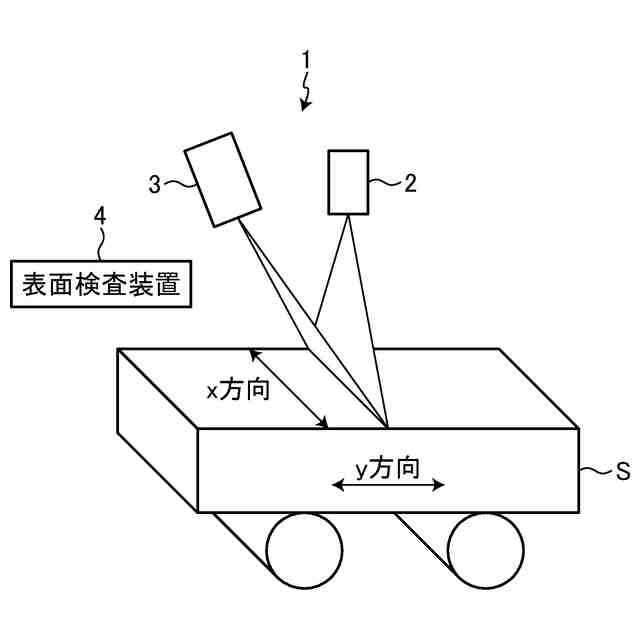

鋼板等の帯状体の製造工程において帯状体に疵が発生した場合、疵を速やかに発見して帯状体の製造条件を変更する、あるいは疵の原因となった設備異常を解消することにより、後続の帯状体への影響を未然に防ぐ必要がある。このため、例えば鋼板の製造ラインでは、鋼板を移動させながら表面欠陥の検査を行っている。ここで、表面欠陥を非接触で検出する方法として広く用いられている方法は光学的な検査方法である。光学的な検査方法には、被測定物の表面の画像を撮影して画像の輝度から表面欠陥を検出する方式（特許文献１参照）や、レーザー光とカメラを用いた三角測量方式によって被測定物の凹凸データを得ることにより表面欠陥を検出する光切断方式（特許文献２参照）がある。光切断方式の光学的な検査方法は、被測定物の凹凸データが直接得られるので、凹凸欠陥の検出に適しており、凹凸の深さから凹凸欠陥の等級を判別することもできる。
【先行技術文献】
【特許文献】
【０００３】
特許第６７４１１７３号公報
特開２００３－２０７３１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
光切断方式の光学的な検査方法では、搬送される被測定物の厚み変化が凹凸欠陥の深さより十分に大きい場合、得られた凹凸データの絶対値から凹凸欠陥を検出することが困難になる。このため、凹凸欠陥を検出するためには、得られた凹凸データと比較するための基準となる凹凸データが必要となる。ところが、凹凸データに影響を与える要素には、被測定物の厚み変化以外にも被測定物の反りや搬送中のガタツキといった要素があるので、基準となる凹凸データを予め用意することはできない。このため、基準となる凹凸データは、得られた凹凸データに対して移動平均フィルターや荷重移動平均フィルターを適用することによって疵のような特異点を取り除くことにより生成されている。しかしながら、この場合、平均するデータ点数やデータ点毎の重み付けの最適化を人手で実施する必要がある。また、被測定物の幅や長さが変化する場合には、それに対応した最適条件を別途設定する必要がある。このため、被測定物の厚み変化が大きい場合や被測定物の反りや搬送中のガタツキの影響がある場合であっても、多くの労力を要することなく凹凸欠陥を精度よく検出可能な技術の提供が期待されていた。
【０００５】
本発明は、上記課題を解決すべくなされたものであり、その目的は、被測定物の厚み変化が大きい場合や被測定物の反りや搬送中のガタツキの影響がある場合であっても、多くの労力を要することなく凹凸欠陥を精度よく検出可能な表面検査装置及び表面検査方法を提供することにある。
【課題を解決するための手段】
【０００６】

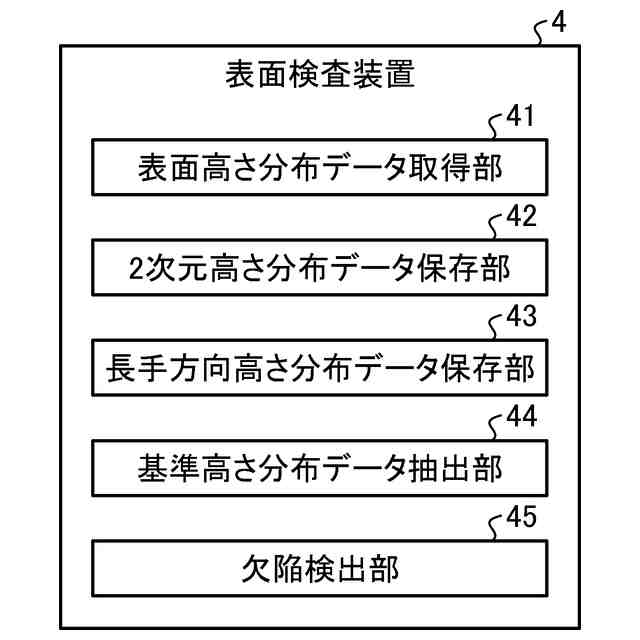

本発明に係る表面検査装置は、搬送中の板状の被測定物の搬送方向に対して垂直な方向である当該被測定物の幅方向における被測定物の表面高さ分布データを取得する取得手段と、前記被測定物の搬送方向である前記被測定物の長手方向に沿って所定間隔毎に前記表面高さ分布データを取得し、取得した表面高さ分布データを統合したデータを２次元高さ分布データとして保存する第一保存手段と、前記２次元高さ分布データから前記被測定物の幅方向の位置が異なる複数の被測定物の長手方向における被測定物の表面高さ分布データを抽出、保存する第二保存手段と、前記複数の被測定物の長手方向における被測定物の表面高さ分布データの共通の特徴を抽出することにより、前記被測定物の長手方向における被測定物の基準高さ分布データを抽出する抽出手段と、前記基準高さ分布データと前記複数の被測定物の長手方向における被測定物の表面高さ分布データに基づいて被測定物の表面の凹凸欠陥を検出する検出手段と、を備える。
【０００７】
前記抽出手段は、前記複数の被測定物の長手方向における被測定物の表面高さ分布データに対して主成分分析を実行することによって得られる主成分ベクトルを用いて前記基準高さ分布データを生成するとよい。
【０００８】
前記抽出手段は、前記主成分分析に用いた全ての表面高さ分布データとの誤差が最小となるように前記基準高さ分布データを生成するとよい。
【０００９】
本発明に係る表面検査方法は、搬送中の板状の被測定物の搬送方向に対して垂直な方向である当該被測定物の幅方向における被測定物の表面高さ分布データを取得するステップと、前記被測定物の搬送方向である前記被測定物の長手方向に沿って所定間隔毎に前記表面高さ分布データを取得し、取得した表面高さ分布データを統合したデータを２次元高さ分布データとして保存するステップと、前記２次元高さ分布データから前記被測定物の幅方向の位置が異なる複数の被測定物の長手方向における被測定物の表面高さ分布データを抽出、保存するステップと、前記複数の被測定物の長手方向における被測定物の表面高さ分布データの共通の特徴を抽出することにより、前記被測定物の長手方向における被測定物の基準高さ分布データを抽出するステップと、前記基準高さ分布データと前記複数の被測定物の長手方向における被測定物の表面高さ分布データに基づいて被測定物の表面の凹凸欠陥を検出するステップと、を含む。
【発明の効果】
【００１０】
本発明に係る表面検査装置及び表面検査方法によれば、被測定物の厚み変化が大きい場合や被測定物の反りや搬送中のガタツキの影響がある場合であっても、多くの労力を要することなく凹凸欠陥を精度よく検出することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
