公開番号2025142329
公報種別公開特許公報(A)
公開日2025-09-30
出願番号2025127397,2024036626
出願日2025-07-30,2022-01-21
発明の名称光学系および光学機器
出願人株式会社ニコン
代理人個人,個人,個人,個人
主分類G02B 13/00 20060101AFI20250919BHJP(光学)
要約【課題】合焦の際の収差変動が少ない光学系を提供する。
【解決手段】光学系OLは、光軸に沿って物体側から順に並んだ、第1レンズ群G1と、負の屈折力を有する第1合焦レンズ群GF1と、正の屈折力を有する第2合焦レンズ群GF2とを有し、合焦の際、第1合焦レンズ群GF1と第2合焦レンズ群GF2とが互いに異なる軌跡で光軸に沿って移動し、以下の条件式を満足する。
f1/|f1R|<1.00
但し、f1:第1レンズ群G1の焦点距離
f1R:無限遠合焦状態における第1レンズ群G1よりも像側に配置されたレンズ群の合成焦点距離
【選択図】図1
特許請求の範囲【請求項１】
光軸に沿って物体側から順に並んだ、第１レンズ群と、負の屈折力を有する第１合焦レンズ群と、正の屈折力を有する第２合焦レンズ群とを有し、
合焦の際、前記第１合焦レンズ群と前記第２合焦レンズ群とが互いに異なる軌跡で光軸に沿って移動し、
以下の条件式を満足する光学系。
ｆ１／｜ｆ１Ｒ｜＜１．００
但し、ｆ１：前記第１レンズ群の焦点距離
ｆ１Ｒ：無限遠合焦状態における前記第１レンズ群よりも像側に配置されたレンズ群の合成焦点距離
続きを表示（約 1,000 文字）【請求項２】
光軸に沿って物体側から順に並んだ、第１レンズ群と、開口絞りと、第１合焦レンズ群と、第２合焦レンズ群とを有し、
合焦の際、前記第１合焦レンズ群と前記第２合焦レンズ群とが互いに異なる軌跡で光軸に沿って移動し、
前記第１合焦レンズ群は、少なくとも２つの負レンズを有する光学系。
【請求項３】
前記第１合焦レンズ群よりも物体側に配置された開口絞りをさらに有する請求項１に記載の光学系。
【請求項４】
前記第１合焦レンズ群が負の屈折力を有し、前記第２合焦レンズ群が正の屈折力を有する請求項２に記載の光学系。
【請求項５】
以下の条件式を満足する請求項１、および請求項４のいずれか一項に記載の光学系。
０．６８＜（－ｆＦ１）／ｆＦ２＜３．６０
但し、ｆＦ１：前記第１合焦レンズ群の焦点距離
ｆＦ２：前記第２合焦レンズ群の焦点距離
【請求項６】
前記第２合焦レンズ群よりも像側に配置された負の屈折力を有する後続レンズ群をさらに有し、
以下の条件式を満足する請求項１または２に記載の光学系。
０．６０＜ｆＦ２／（－ｆＲ）＜１．１０
但し、ｆＦ２：前記第２合焦レンズ群の焦点距離
ｆＲ：前記後続レンズ群の焦点距離
【請求項７】
以下の条件式を満足する請求項２に記載の光学系。
ｆ１／｜ｆ１Ｒ｜＜１．００
但し、ｆ１：前記第１レンズ群の焦点距離
ｆ１Ｒ：無限遠合焦状態における前記第１レンズ群よりも像側に配置されたレンズ群の合成焦点距離
【請求項８】
前記後続レンズ群は、少なくとも２つのレンズ成分を有する請求項６に記載の光学系。
【請求項９】
以下の条件式を満足する請求項２～４、および請求項７のいずれか一項に記載の光学系。
０．５０＜Ｌｒｅ／Ｌｆｒ＜４．００
但し、Ｌｆｒ：前記光学系の最も物体側のレンズ面から前記開口絞りまでの光軸上の距離
Ｌｒｅ：前記開口絞りから像面までの光軸上の距離
【請求項１０】
以下の条件式を満足する請求項１～９のいずれか一項に記載の光学系。
０．４５＜ｆ１／（－ｆＦ１）＜２．５０
但し、ｆ１：前記第１レンズ群の焦点距離
ｆＦ１：前記第１合焦レンズ群の焦点距離
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学系および光学機器に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来から、写真用カメラ、電子スチルカメラ、ビデオカメラ等に適した光学系が提案されている（例えば、特許文献１を参照）。このような光学系においては、合焦の際の収差変動を抑えることが難しい。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－５０９９号公報
【発明の概要】
【０００４】
第１の本発明に係る光学系は、光軸に沿って物体側から順に並んだ、第１レンズ群と、負の屈折力を有する第１合焦レンズ群と、正の屈折力を有する第２合焦レンズ群と、負の屈折力を有する後続レンズ群とを有し、合焦の際、前記第１合焦レンズ群と前記第２合焦レンズ群とが互いに異なる軌跡で光軸に沿って移動し、前記第１合焦レンズ群よりも物体側に配置された開口絞りをさらに有し、以下の条件式を満足する。
０．６０＜ｆＦ２／（－ｆＲ）＜１．１０
但し、ｆＦ２：前記第２合焦レンズ群の焦点距離
ｆＲ：前記後続レンズ群の焦点距離
【０００５】
第２の本発明に係る光学系は、光軸に沿って物体側から順に並んだ、第１レンズ群と、負の屈折力を有する第１合焦レンズ群と、正の屈折力を有する第２合焦レンズ群とを有し、合焦の際、前記第１合焦レンズ群と前記第２合焦レンズ群とが互いに異なる軌跡で光軸に沿って移動し、以下の条件式を満足する。
ｆ１／｜ｆ１Ｒ｜＜１．００
但し、ｆ１：前記第１レンズ群の焦点距離
ｆ１Ｒ：無限遠合焦状態における前記第１レンズ群よりも像側に配置されたレンズ群の合成焦点距離
【０００６】
第３の本発明に係る光学系は、光軸に沿って物体側から順に並んだ、第１レンズ群と、開口絞りと、第１合焦レンズ群と、第２合焦レンズ群とを有し、合焦の際、前記第１合焦レンズ群と前記第２合焦レンズ群とが互いに異なる軌跡で光軸に沿って移動し、前記第１合焦レンズ群は、少なくとも２つの負レンズを有する。
【０００７】
本発明に係る光学機器は、上記光学系を備えて構成される。
【図面の簡単な説明】
【０００８】

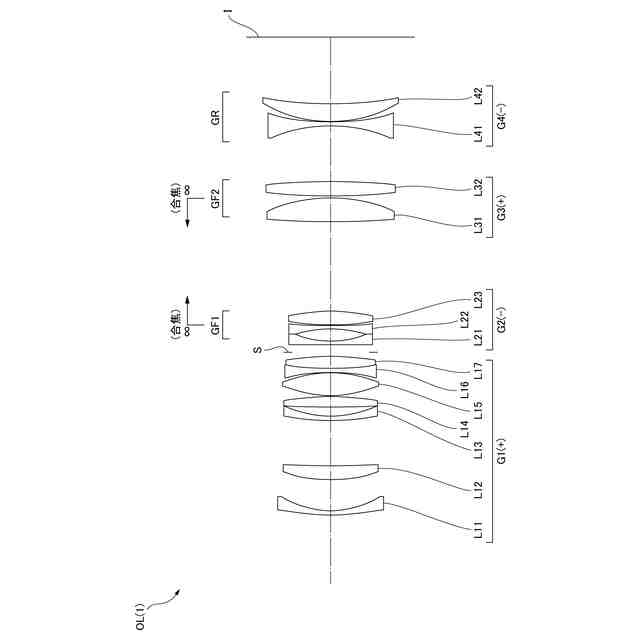

第１実施例に係る光学系のレンズ構成を示す図である。

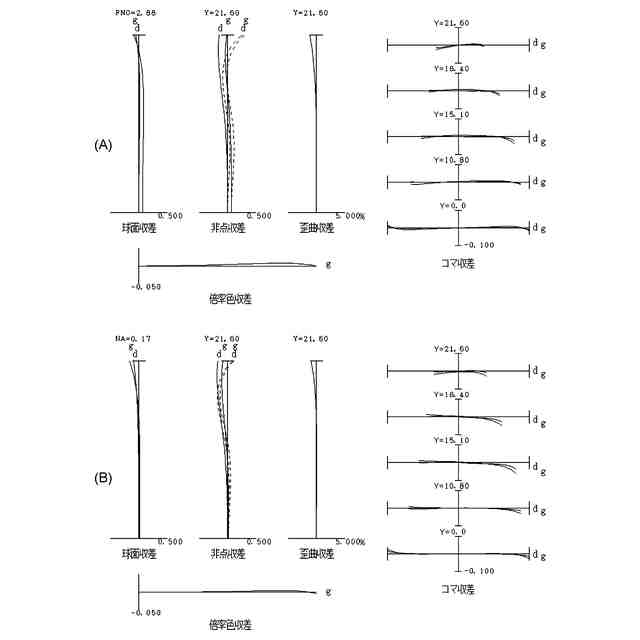

図２（Ａ）、図２（Ｂ）はそれぞれ、第１実施例に係る光学系の無限遠合焦時、近距離合焦時の諸収差図である。

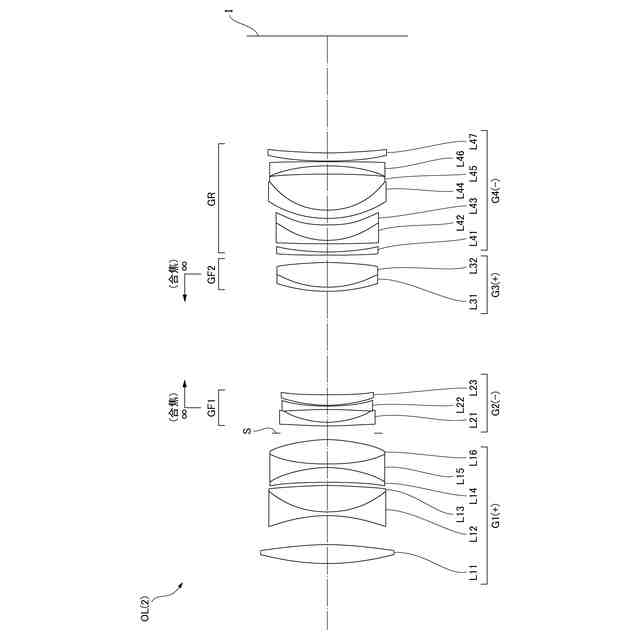

第２実施例に係る光学系のレンズ構成を示す図である。

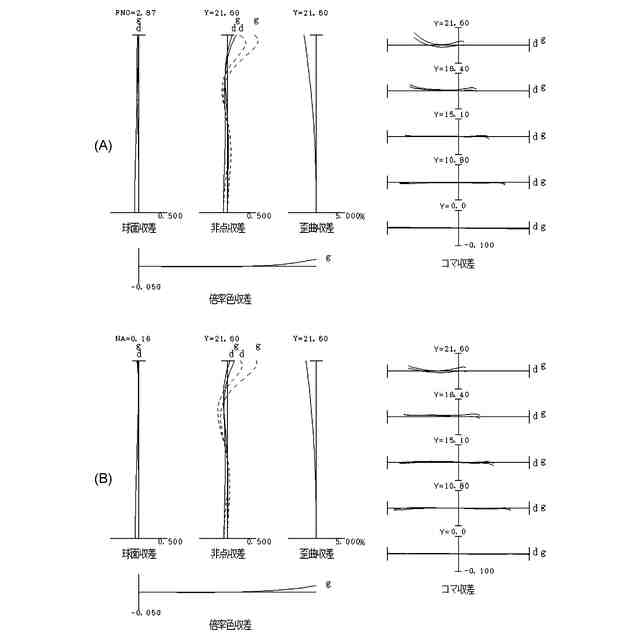

図４（Ａ）、図４（Ｂ）はそれぞれ、第２実施例に係る光学系の無限遠合焦時、近距離合焦時の諸収差図である。

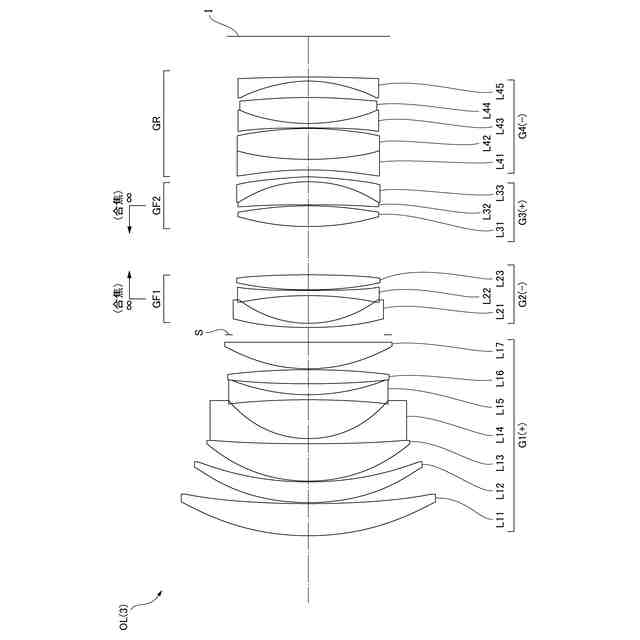

第３実施例に係る光学系のレンズ構成を示す図である。

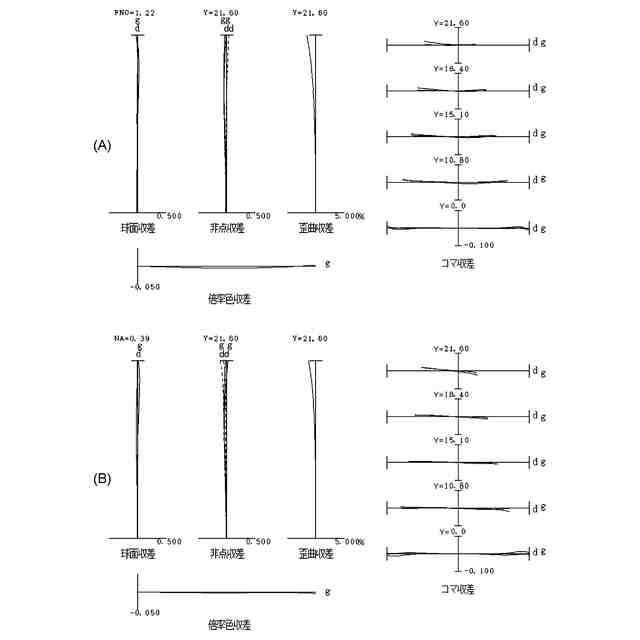

図６（Ａ）、図６（Ｂ）はそれぞれ、第３実施例に係る光学系の無限遠合焦時、近距離合焦時の諸収差図である。

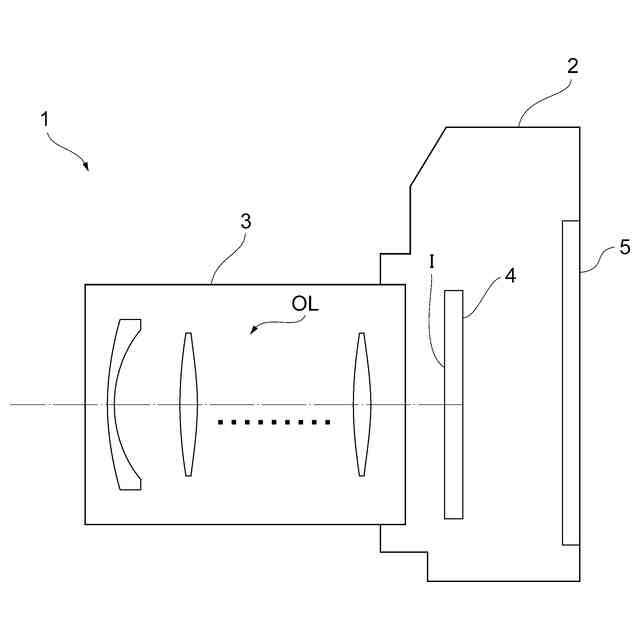

各実施形態に係る光学系を備えたカメラの構成を示す図である。

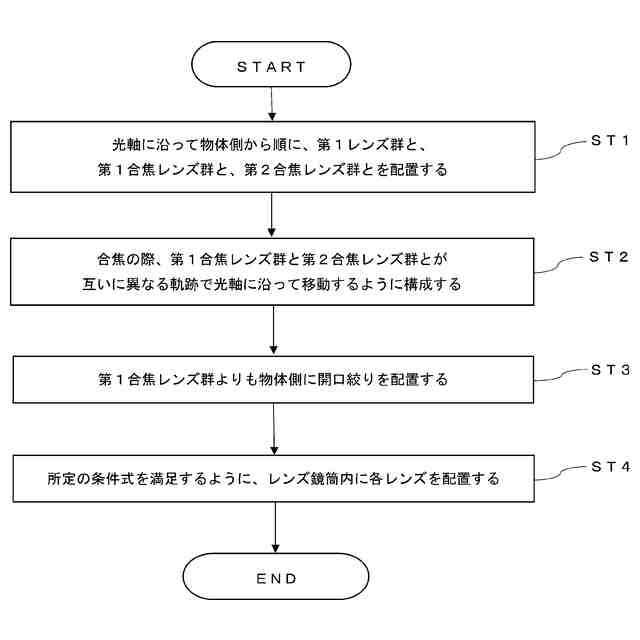

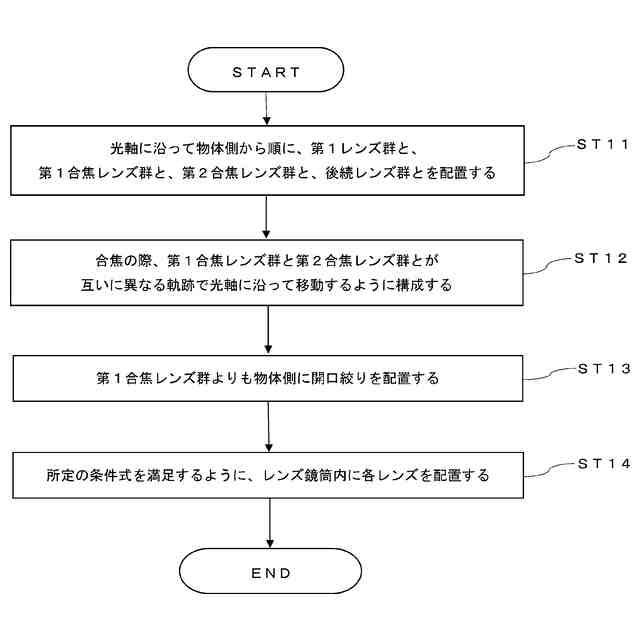

第１実施形態に係る光学系の製造方法を示すフローチャートである。
第２実施形態に係る光学系の製造方法を示すフローチャートである。
第３実施形態に係る光学系の製造方法を示すフローチャートである。
第４実施形態に係る光学系の製造方法を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明に係る好ましい実施形態について説明する。まず、各実施形態に係る光学系を備えたカメラ（光学機器）を図７に基づいて説明する。このカメラ１は、図７に示すように、本体２と、本体２に装着される撮影レンズ３により構成される。本体２は、撮像素子４と、デジタルカメラの動作を制御する本体制御部（不図示）と、液晶画面５とを備える。撮影レンズ３は、複数のレンズ群からなる光学系ＯＬと、各レンズ群の位置を制御するレンズ位置制御機構（不図示）とを備える。レンズ位置制御機構は、レンズ群の位置を検出するセンサと、レンズ群を光軸に沿って前後に移動させるモータと、モータを駆動する制御回路などにより構成される。
【００１０】
被写体からの光は、撮影レンズ３の光学系ＯＬにより集光されて、撮像素子４の像面Ｉ上に到達する。像面Ｉに到達した被写体からの光は、撮像素子４により光電変換され、デジタル画像データとして不図示のメモリに記録される。メモリに記録されたデジタル画像データは、ユーザの操作に応じて液晶画面５に表示することが可能である。なお、このカメラは、ミラーレスカメラでも、クイックリターンミラーを有した一眼レフタイプのカメラであっても良い。また、図７に示す光学系ＯＬは、撮影レンズ３に備えられる光学系を模式的に示したものであり、光学系ＯＬのレンズ構成はこの構成に限定されるものではない。
（【００１１】以降は省略されています）
