公開番号2025134969
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025108900,2024001773
出願日2025-06-27,2019-12-27
発明の名称電子機器
出願人株式会社ニコン
代理人個人,個人,個人
主分類H04N 23/63 20230101AFI20250909BHJP(電気通信技術)
要約【課題】被写体の顔から、目を検出し、目にピントを合わせるようにオートフォーカス制御を行う電子機器において、合焦精度を向上させる。
【解決手段】電子機器は、画像から眼を検出する検出部と、前記検出部で検出された眼から、1つの眼を選択する選択部と、前記選択された眼とは異なる眼を選択部に選択させる操作を受け付ける操作部とを備え、前記選択部で選択された眼であることを示す表示枠を、画像に重ねて表示する表示部とを備え、前期表示枠に対応するフォーカスポイントごとに、それぞれのデフォーカス量を算出し、オートフォーカスを行う。
【選択図】なし
特許請求の範囲【請求項１】
画像から眼を検出する検出部と、
前記検出部で検出された眼から１つの眼を選択する選択部と、
前記選択された眼とは異なる眼を選択部に選択させる操作を受け付ける操作部と、
前記選択部で選択された眼であることを示す表示を画像に重ねて表示する表示部と、
を備える電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
被写体の顔を検出し、さらに顔の目を検出して、目にピントを合わせるように制御するカメラが知られている（特許文献１参照）。従来から合焦精度の向上が求められている。
【先行技術文献】
【特許文献】
【０００３】
日本国特開２００１－２１５４０３号公報
【発明の概要】
【０００４】
本発明の第１の態様によると、電子機器は、画像から眼を検出する検出部と、前記検出部で検出された眼から１つの眼を選択する選択部と、前記選択された眼とは異なる眼を選択部に選択させる操作を受け付ける操作部と、前記選択部で選択された眼であることを示す表示を画像に重ねて表示する表示部と、を備える。
【図面の簡単な説明】
【０００５】
カメラシステムの要部構成を説明する模式図である。

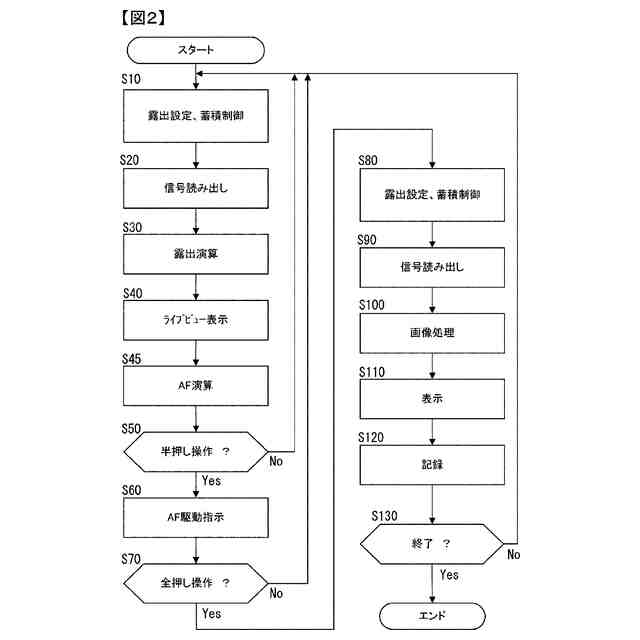

ボディ側制御部が実行する処理の流れを例示するフローチャートである。

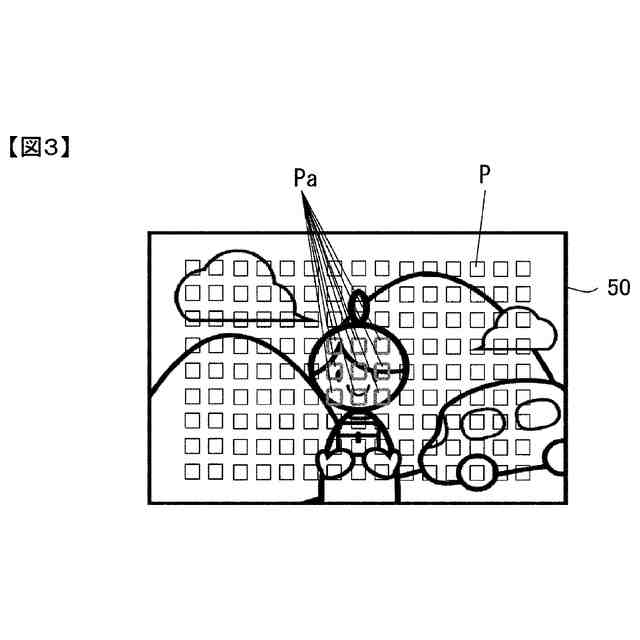

撮影範囲を例示する図である。
図４（ａ）は検出した眼を示す表示枠を例示する図、図４（ｂ）は検出した顔を示す表示枠を例示する図である。

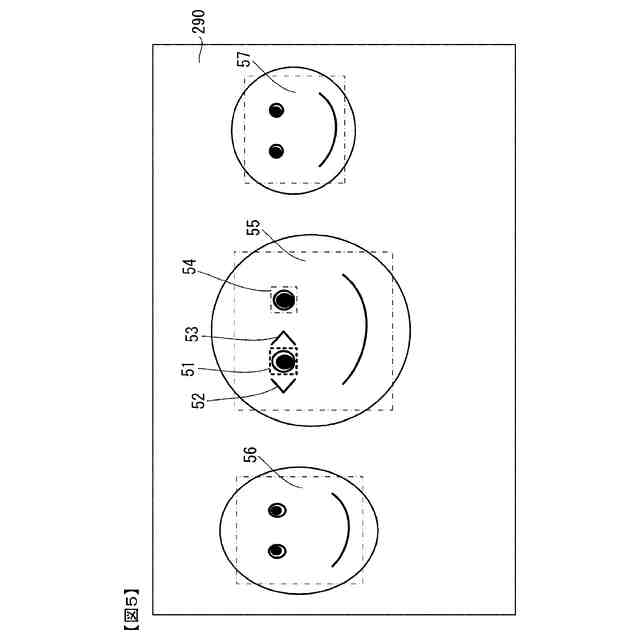

複数の眼または顔が検出される場合を説明する図である。

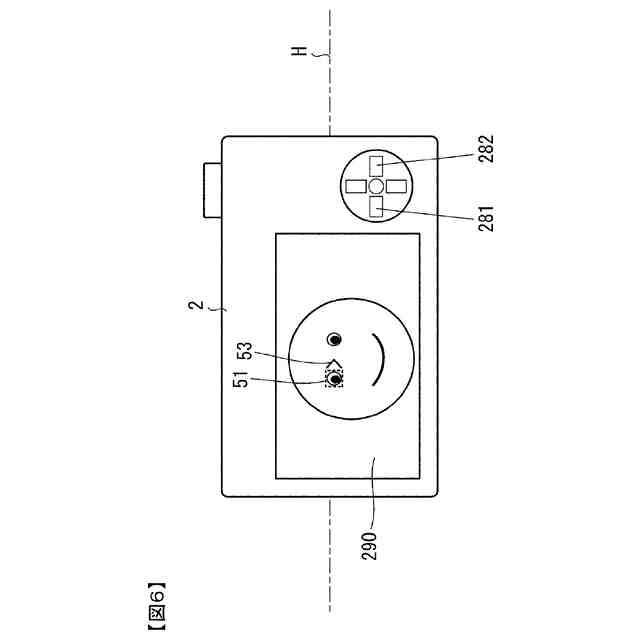

横位置に構えられている場合のカメラボディの背面側の外装面を例示する図である。

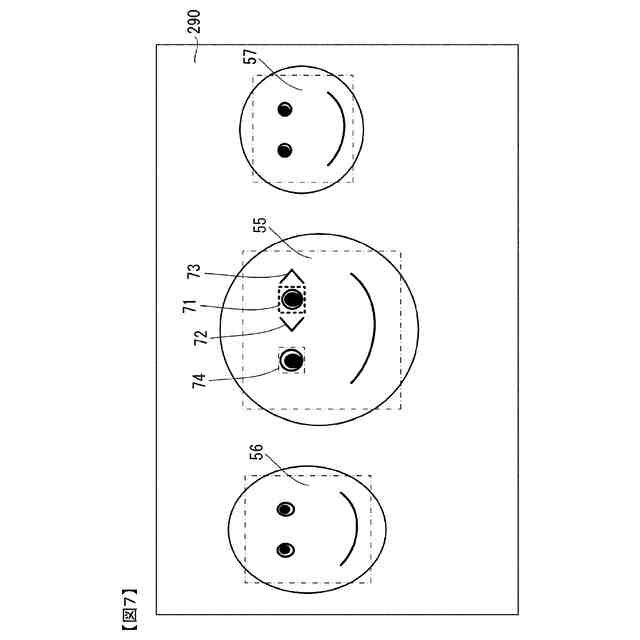

図５の顔の表示枠の右側に位置する眼が選択される場合を説明する図である。
図７の顔の表示枠の右側に位置する顔の眼が選択される場合を説明する図である。

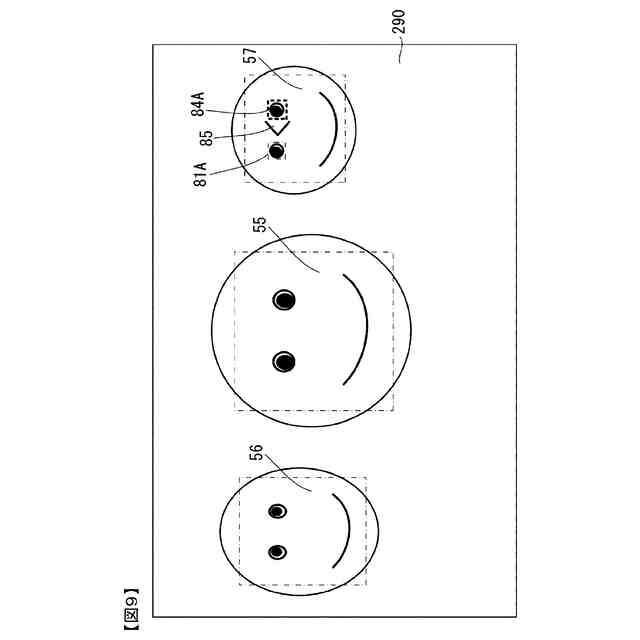

図７の顔の表示枠の右側に位置する顔の眼が選択される場合の別の例を説明する図である。

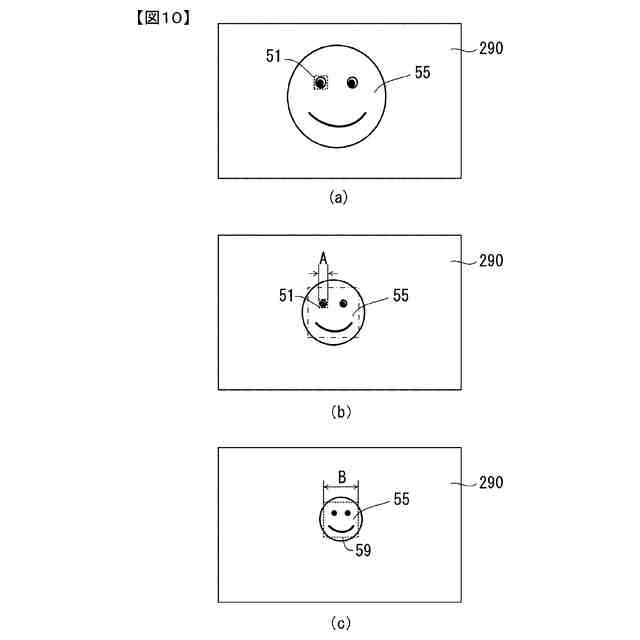

図１０（ａ）から図１０（ｃ）は、画像における眼または顔のサイズと表示枠との関係を説明する図である。
第１の実施の形態において、第１設定が選択されている場合の表示枠を決める処理の流れを例示するフローチャートである。
縦位置に構えられている場合のカメラボディの背面側の外装面を例示する図である。
複数の顔がＹ軸方向（鉛直方向）に並ぶ状態を説明する図である。
第２の実施の形態において、第１設定が選択されている場合の表示枠を決める処理の流れを例示するフローチャートである。
距離の算出を説明する模式図である。
図１６（ａ）および図１６（ｂ）は、顔がカメラシステムに対して右を向いている例を示す図、図１６（ｃ）は、顔がカメラシステムに対して左を向いている例を示す図である。
【発明を実施するための形態】
【０００６】
以下、図面を参照して発明を実施するための形態について説明する。
（第１の実施の形態）

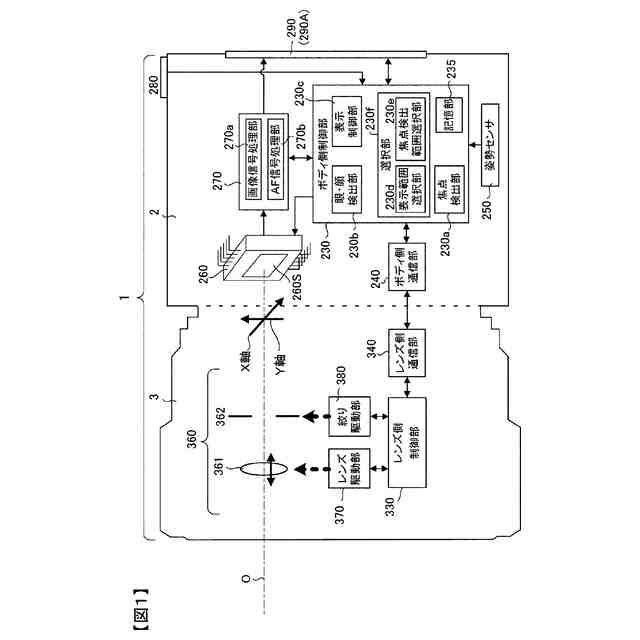

図１は、発明の第１の実施形態によるカメラシステム１の要部構成を説明する模式図である。カメラシステム１は、カメラボディ２に着脱可能な撮影レンズ（交換レンズ３と称する）を装着した例を説明するが、カメラボディ２と撮影レンズを一体に構成したカメラとしても構わない。
なお、図１において交換レンズ３の光軸Ｏと交差する面内の水平方向をＸ軸とし、鉛直方向をＹ軸とする。
【０００７】
＜カメラボディ＞
カメラボディ２は、ボディ側制御部２３０、ボディ側通信部２４０、姿勢センサ２５０、撮像素子２６０、信号処理部２７０、操作部材２８０、および表示部２９０を有する。ボディ側制御部２３０は、ボディ側通信部２４０、姿勢センサ２５０、撮像素子２６０、信号処理部２７０、操作部材２８０および表示部２９０と接続される。
【０００８】
ボディ側制御部２３０は、マイクロコンピュータおよびその周辺回路等から構成される。ボディ側制御部２３０は、ボディ側制御部２３０が実行する制御プログラム等を記憶する記憶部２３５、焦点検出を行う焦点検出部２３０ａ、眼・顔を検出する眼・顔検出部２３０ｂ、表示制御部２３０ｃ、表示範囲を選択する表示範囲選択部２３０ｄ、焦点検出範囲を選択する焦点検出範囲選択部２３０ｅ、表示範囲選択部２３０ｄと焦点検出範囲選択部２３０ｅを有する選択部２３０ｆを含む。ボディ側制御部２３０は、記憶部２３５に記憶されている制御プログラムを実行してカメラボディ２内の各部を制御する。記憶部２３５は、ボディ側制御部２３０によってデータの記録と読み出しが制御される。
【０００９】
ボディ側通信部２４０は、交換レンズ３のレンズ側通信部３４０との間で所定の通信を行う。ボディ側通信部２４０は、ボディ側制御部２３０と接続される。姿勢センサ２５０は、カメラシステム１が横位置に構えられているか、あるいは縦位置に構えられているかを示す角度情報を検出し、検出信号をボディ側制御部２３０へ送出する。カメラシステム１は、図１のＸ軸方向に長い横長画面を撮影する場合に横位置（撮像素子２６０の撮像面２６０Ｓの長辺が水平方向になるカメラの位置）に構えられ、Ｙ軸方向に長い縦長画面を撮影する場合に縦位置（撮像素子２６０の撮像面２６０Ｓの長辺が垂直方向になるカメラの位置）に構えられる。
【００１０】
交換レンズ３を透過した被写体からの光は、撮像素子２６０の撮像面２６０Ｓに導かれる。撮像素子２６０は、例えばＣＭＯＳイメージセンサやＣＣＤイメージセンサ等の固体撮像素子である。撮像素子２６０は、ボディ側制御部２３０からの制御信号により、撮像面２６０Ｓに形成される被写体像を撮像して信号を出力する。撮像素子２６０は、動画撮影と静止画撮影とが可能である。動画撮影には、動画を記録する他、表示部２９０で連続的にモニタ用の画像を表示させるための、いわゆるスルー画（ライブビュー画像とも称される）の撮影も含むものとする。
（【００１１】以降は省略されています）
