公開番号2025128424
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2022119218
出願日2022-07-27
発明の名称マイクロ流体デバイス、マイクロ流体デバイスの観察装置、マイクロ流体デバイスの観察方法
出願人株式会社ニコン
代理人弁理士法人RYUKA国際特許事務所
主分類G01N 21/03 20060101AFI20250827BHJP(測定;試験)
要約【課題】マイクロ流体デバイスを側面から照明して観察する。
【解決手段】上面および底面と、複数の側面とを有するマイクロ流体デバイスであって、複数の側面の内の少なくとも1つの側面が、外部からの照明光を透過する光学的透過部分を有する、マイクロ流体デバイスを提供する。マイクロ流体デバイスの観察装置であって、上面および底面と、複数の側面とを有し、複数の側面の内の少なくとも1つの側面が、外部からの照明光を透過する光学的透過部分を有するマイクロ流体デバイスに対して、光学的透過部分から照明光を照明する照明光学系と、上面および底面の少なくとも一方からの出力光を受光する観察光学系と、を有する、マイクロ流体デバイスの観察装置を提供する。
【選択図】図3
特許請求の範囲【請求項１】
上面および底面と、複数の側面とを有するマイクロ流体デバイスであって、
前記複数の側面の内の少なくとも１つの側面が、外部からの照明光を透過する光学的透過部分を有する、
マイクロ流体デバイス。
続きを表示（約 670 文字）【請求項２】
前記光学的透過部分は、観察の対象となる観察領域に対応して形成される、請求項１に記載のマイクロ流体デバイス。
【請求項３】
前記光学的透過部分は、前記少なくとも１つの側面に複数形成される、請求項１または２に記載のマイクロ流体デバイス。
【請求項４】
前記１つの側面は、前記光学的透過部分の位置を探索又は特定するためのマーカを有する、請求項１から３のいずれか１項に記載のマイクロ流体デバイス。
【請求項５】
前記光学的透過部分は、光学的機能を有する、請求項１から４のいずれか１項に記載のマイクロ流体デバイス。
【請求項６】
前記光学的機能は、凸レンズ機能である、請求項５に記載のマイクロ流体デバイス。
【請求項７】
前記光学的機能は、凹レンズ機能である、請求項５に記載のマイクロ流体デバイス。
【請求項８】
前記光学的機能は、前記照明光を複数方向に分離する機能である、請求項５に記載のマイクロ流体デバイス。
【請求項９】
前記光学的透過部分に形成され、前記照明光の一部を遮るマスクを有する、請求項１から８のいずれか１項に記載のマイクロ流体デバイス。
【請求項１０】
前記上面および前記底面の少なくとも一方は、前記マイクロ流体デバイス内から出力される出力光を透過する光学的透過部分を有する、請求項１から９のいずれか１項に記載のマイクロ流体デバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、マイクロ流体デバイス、マイクロ流体デバイスの観察装置、マイクロ流体デバイスの観察方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、１または複数の流路が配設されたマイクロ流体デバイスについて、それら流路の内部に存在する被検物を観察するためのマイクロ流体デバイス観察装置及びマイクロ流体デバイス観察方法が記載されている。
［先行技術文献］
［特許文献］
［特許文献１］国際公開２０２０／０２１６０４号公報
【発明の概要】
【０００３】
本発明の第１の態様においては、上面および底面と、複数の側面とを有するマイクロ流体デバイスであって、複数の側面の内の少なくとも１つの側面が、外部からの照明光を透過する光学的透過部分を有する、マイクロ流体デバイスを提供する。
【０００４】
本発明の第２の態様においては、マイクロ流体デバイスの観察装置であって、上面および底面と、複数の側面とを有し、複数の側面の内の少なくとも１つの側面が、外部からの照明光を透過する光学的透過部分を有するマイクロ流体デバイスに対して、光学的透過部分から照明光を照明する照明光学系と、上面および底面の少なくとも一方からの出力光を受光する観察光学系と、を有する、マイクロ流体デバイスの観察装置を提供する。
【０００５】
本発明の第３の態様においては、マイクロ流体デバイスの観察方法であって、上面および底面と、複数の側面とを有し、複数の側面の内の少なくとも１つの側面が、外部からの照明光を透過する光学的透過部分を有するマイクロ流体デバイスに対して、光学的透過部分から照明光を照明する照明段階と、上面および底面の少なくとも一方からの出力光を受光する観察段階と、を有する、マイクロ流体デバイスの観察方法を提供する。
【０００６】
なお、上記の発明の概要は、本発明の必要な特徴の全てを列挙したものではない。また、これらの特徴群のサブコンビネーションもまた、発明となりうる。
【図面の簡単な説明】
【０００７】
第１の実施形態におけるマイクロ流体デバイス１００の概略構成の一例を示す斜視図である。

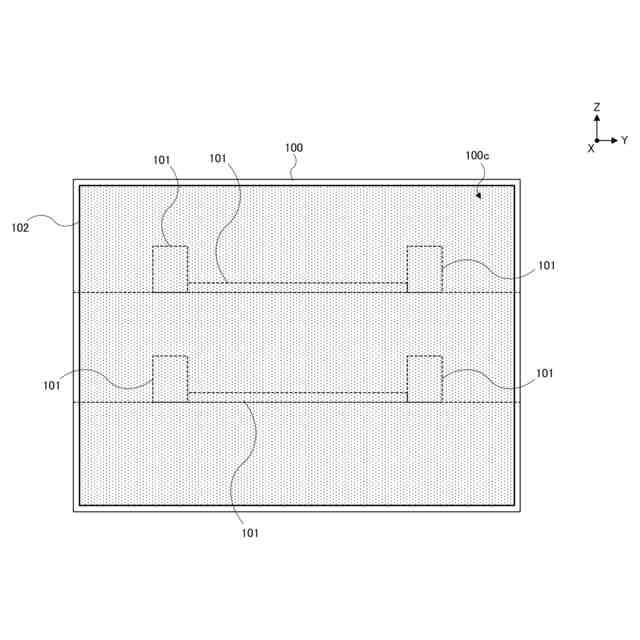

第１の実施形態におけるマイクロ流体デバイス１００の概略構成の一例を示す側面図である。

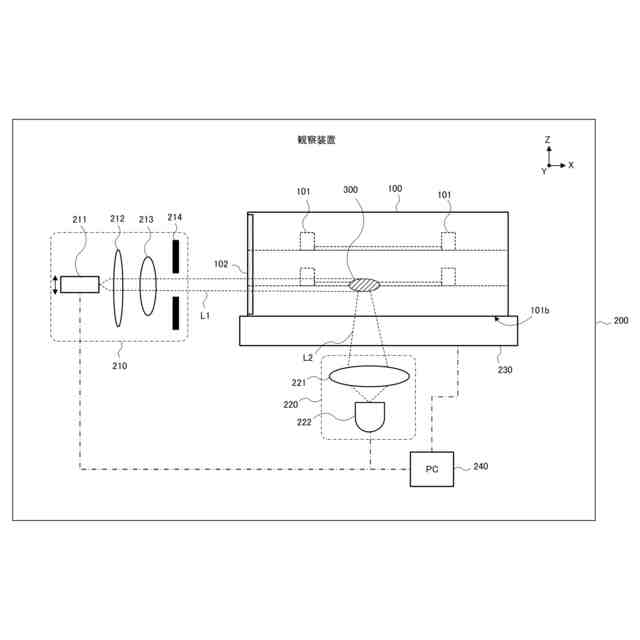

第１の実施形態におけるマイクロ流体デバイス１００の観察装置２００の概略構成の一例を示す。

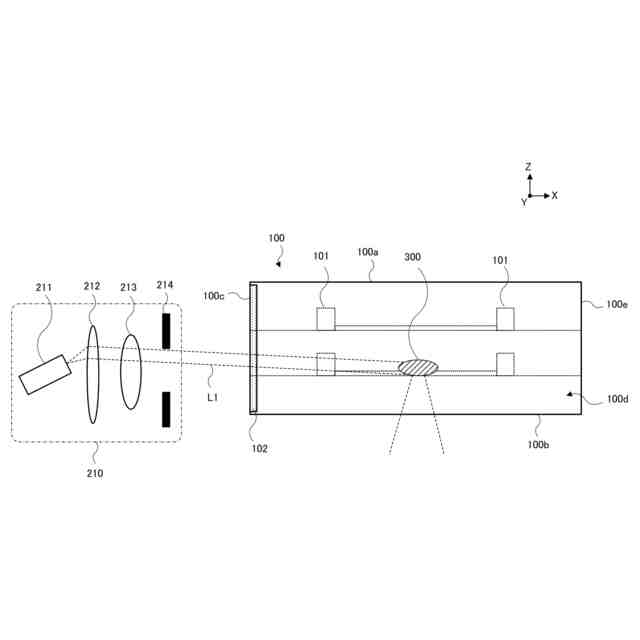

第１の実施形態におけるマイクロ流体デバイス１００のシート光Ｌ１の角度調整の説明図である。
第１の実施形態におけるマイクロ流体デバイス１００の観察装置２００の動作を示すフローチャートである。

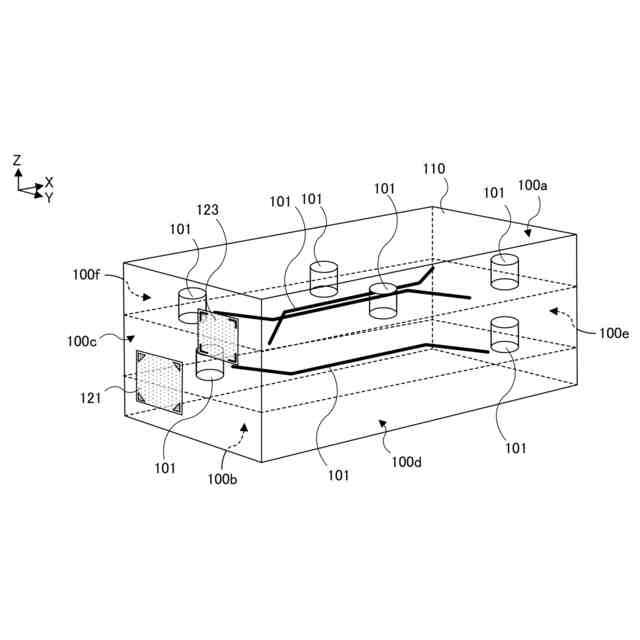

第２の実施形態におけるマイクロ流体デバイス１１０の概略構成の一例を示す斜視図である。

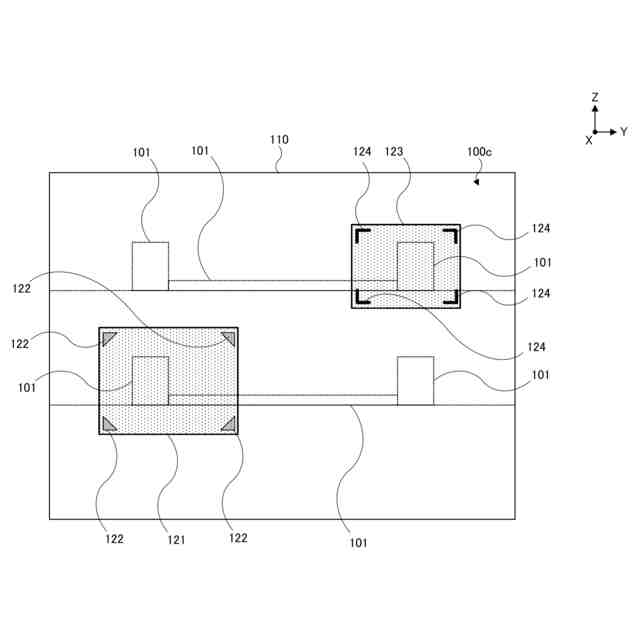

第２の実施形態におけるマイクロ流体デバイス１１０の概略構成の一例を示す側面図である。

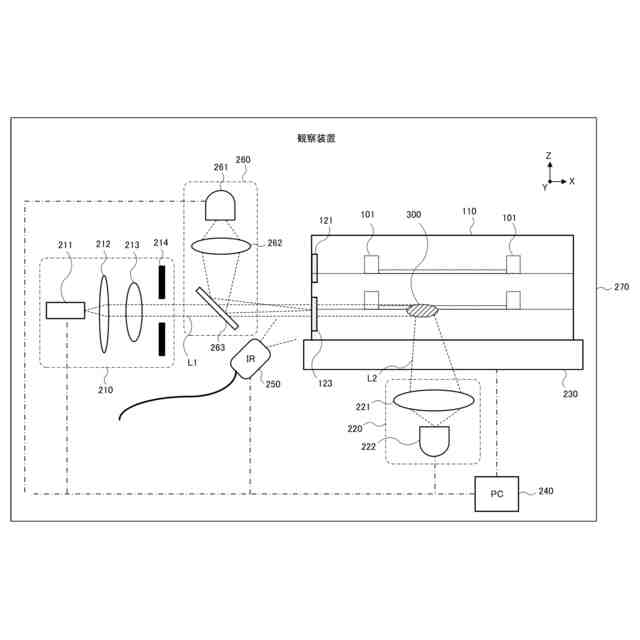

第２の実施形態におけるマイクロ流体デバイス１１０の観察装置２７０の概略構成の一例を示す。

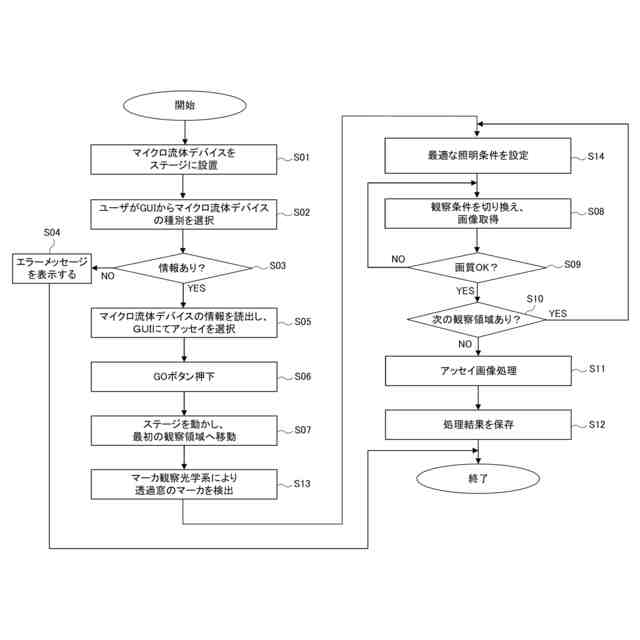

第２の実施形態におけるマイクロ流体デバイス１１０の観察装置２７０の動作を示すフローチャートである。
第１の変形例における透過窓１３１を示す。
第２の変形例における透過窓１４１を示す。
第３の変形例における透過窓１５１を示す。
第４の変形例における透過窓１６１を示す。
照明方法の変形例を示す図である。
コンピュータ２２００の一例を示す。
【発明を実施するための形態】
【０００８】
以下、発明の実施の形態を通じて本発明を説明する。以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態の中で説明されている特徴の組み合わせの全てが発明の解決手段に必須であるとは限らない。
【０００９】

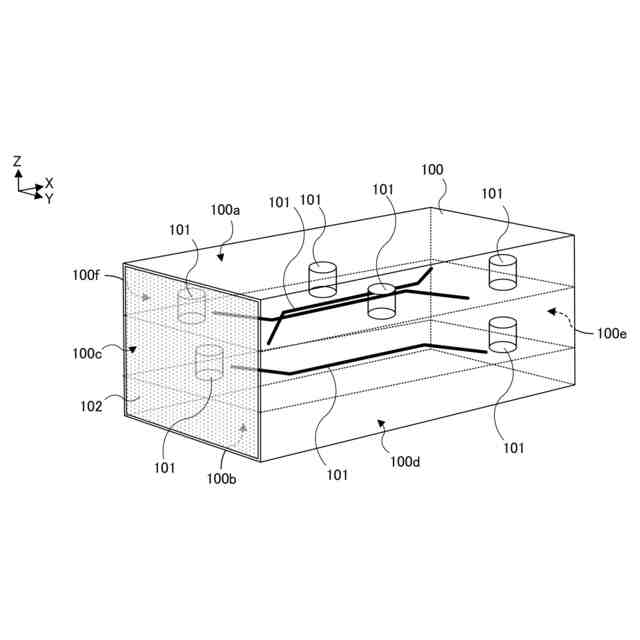

図１は、第１の実施形態におけるマイクロ流体デバイス１００の概略構成の一例を示す斜視図である。以下、図には、ＸＹＺ座標系が示される。図１に示すように、マイクロ流体デバイス（ｍｉｃｒｏｆｌｕｉｄｉｃｄｅｖｉｃｅｓ）１００は、上面１００ａおよび底面１００ｂと、４つの側面１００ｃ～１００ｆを有する。上面１００ａは、マイクロ流体デバイス１００を観察のために載置したときに重力方向と反対方向を向いた面であり、底面１００ｂは、マイクロ流体デバイス１００を観察のために載置したときに重力方向を向いた面である。４つの側面１００ｃ～１００ｆは、上面１００ａおよび底面１００ｂと直交する面である。側面１００ｃは、マイクロ流体デバイス１００の－Ｘ方向側を向いた側面であり、側面１００ｄは、マイクロ流体デバイス１００の＋Ｙ方向側を向いた側面であり、側面１００ｅは、マイクロ流体デバイス１００の＋Ｘ方向側を向いた側面であり、側面１００ｆは、マイクロ流体デバイス１００の－Ｙ方向側を向いた側面である。
【００１０】
マイクロ流体デバイス１００は複数の層を有しており、マイクロ流体デバイス１００の各層には、マイクロ流路、細胞や細胞塊などを生息させるチャンバー、共培養を行うための多孔膜等の構造物１０１が複数配置されている。本実施形態では、マイクロ流体デバイス１００は略直方体形状を有するが、他の立体形状を有するマイクロ流体デバイスに対しても本発明は適用可能である。マイクロ流体デバイス１００は、複数の側面の内の少なくとも１つの側面が、外部からの照明光を透過する光学的透過部分である透過面１０２を有する。照明光は、例えば、蛍光観察であれば可視域又は赤外域の励起光であり、透過や反射での観察であれば、可視域の照明光である。マイクロ流体デバイス１００の上面１０１ａまたは底面１００ｂは、観察光を透過する光学的透過部分を有する。観察光は、例えば、蛍光観察であれば可視域の蛍光であり、透過や反射での観察であれば、可視域の観察光である。
（【００１１】以降は省略されています）
